Проектирование и расчет вентиляции

Четвертый способ (см. рисунок 14) .

Применение сотовых увлажнителей дает возможность наиболее оптимального с точки зрения затрат энергии решить вопрос увлажнения воздуха. Задавшись фронтальной скоростью движения V_ф = 2,3 м/сек приточного воздуха в сотовом увлажнителе можно достичь относительной влажности приточного воздуха:

• при глубине сотовой насадки 100мм — φ = 45%;
• при глубине сотовой насадки 200мм — φ = 65%;
• при глубине сотовой насадки 300мм — φ = 90%.

1. Параметры внутреннего воздуха выбираем из зоны оптимальных параметров:

• температуру – максимальную t_В = 22°С;
• относительную влажность – минимальную φ_В = 30%.

2. По двум известным параметрам внутреннего воздуха находим точку на J-d диаграмме — (•) В.

3. Температуру приточного воздуха принимаем на 5°С меньше температуры внутреннего воздуха

t_П = t_В — 5, °С.

На J-d диаграмме проводим изотерму приточного воздуха — t_П.

4. Через точку с параметрами внутреннего воздуха — (•) В проводим луч процесса с численным значением тепло-влажностного отношения

ε = 5 800 кДж/кг Н₂О

до пересечения с изотермой приточного воздуха — t_П.

Получаем точку с параметрами приточного воздуха — (•) П.

5. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — d_Н =  const.

6. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного теплосодержания — J_П = const до пересечения с линиями:

относительной влажности φ = 65%.

Получаем точку с параметрами увлажнённого и охлаждённого приточного воздуха — (•) О.

постоянного влагосодержания наружного воздуха — dН = const.

Получаем точку с параметрами нагретого в калорифере приточного воздуха — (•) К.

7. Часть нагретого приточного воздуха пропускаем через сотовый увлажнитель, оставшуюся часть воздуха пропускаем по байпасу, минуя сотовый увлажнитель.

8. Смешиваем увлажнённый и охлаждённый воздух с параметрами в точке — (•) О с воздухом, проходящим по байпасу, с параметрами в точке — (•) К в таких пропорциях, чтобы точка смеси — (•) С совместилась с точкой приточного воздуха — (•) П:

• линия КО — общее количество приточного воздуха — G_П;
• линия КС — количество увлажнённого и охлаждённого воздуха — G_О;
• линия СО — количество воздуха, проходящего по байпасу — G_П — G_О.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

• линия НК — процесс нагревания приточного воздуха в калорифере;
• линия КС — процесс увлажнения и охлаждения части нагретого воздуха в сотовом увлажнителе;
• линия СО — байпасирование нагретого воздуха, минуя сотовый увлажнитель;
• линия КО — смешение увлажнённого и охлаждённого воздуха с нагретым воздухом.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия ПВ. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У.

11. Количество воздуха, проходящего через оросительную камеру можно определить по отношению отрезков

12. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 4-го способа, смотри на рисунок 15.

Правила определения скорости воздуха

Скорость движения воздуха тесно взаимосвязана с такими понятиями, как уровень шума и уровень вибрации в вентиляционной системе. Проходящий по каналам воздух создает определенный шум и давление, которые возрастают с увеличением количества поворотов и изгибов.

Чем больше сопротивление в трубах, тем ниже скорость воздуха и тем выше производительность вентилятора. Рассмотрим нормы сопутствующих факторов.

№1 — санитарные нормы уровня шума

Нормативы, указанные в СНиП, касаются помещений жилого (частных и многоквартирных домов), общественного и производственного типа.

В таблице, представленной ниже, вы можете сравнить нормы для помещений различного типа, а также территорий, прилегающих к зданиям.

Часть таблицы из №1 СНиП-2-77 из параграфа «Защита от шума». Максимально допустимые нормы, относящиеся к ночному времени, ниже дневных значений, а нормы для прилегающих территорий выше, чем для жилых помещений

Одной из причин увеличения принятых норм как раз может быть неправильно спроектированная система воздуховодов.

Уровни звукового давления представлены в другой таблице:

При введении в эксплуатацию вентиляционного или другого оборудования, связанного с обеспечением благоприятного, здорового микроклимата в помещении, допускается лишь кратковременное превышение обозначенных параметров шума

№2 — уровень вибрации

Мощность работы вентиляторов напрямую связана с уровнем вибрации.

Максимальный порог вибрации зависит от нескольких факторов:

• размеров воздуховода;
• качества прокладок, обеспечивающих снижение уровня вибрации;
• материала изготовления труб;
• скорости потока воздуха, проходящего по каналам.

Нормы, которых стоит придерживаться при выборе вентиляционных устройств и при расчетах, касающихся воздуховодов, представлены в следующей таблице:

Предельно допустимые значения локальной вибрации. Если при проверке реальные показатели выше норм, значит, система воздуховодов спроектирована с техническими недочетами, которые необходимо исправить, или мощность вентилятора слишком велика

Скорость воздуха в шахтах и каналах не должна влиять на увеличение показателей вибрации, как и на связанные с ними параметры звуковых колебаний.

№3 — кратность воздухообмена

Очистка воздуха происходит благодаря процессу воздухообмена, который подразделяется на естественный или принудительный.

В первом случае он осуществляется при открывании дверей, фрамуг, форточек, окон (и называется аэрацией) или просто путем инфильтрации через щели на стыках стен, дверей и окон, во втором – с помощью кондиционеров и вентиляционного оборудования.

Смена воздуха в комнате, подсобном помещении или цеху должна происходить несколько раз в час, чтобы степень загрязнения воздушных масс была допустимой. Количество смен – это кратность, величина, также необходимая для определения скорости воздуха в вентканалах.

Кратность вычисляют по следующей формуле:

N=V/W,

где:

• N – кратность воздухообмена, раз в 1 час;
• V – объем чистого воздуха, заполняющего помещение за 1 ч, м³/ч;
• W – объем помещения, м³.

Чтобы не выполнять дополнительные расчеты, средние показатели кратности собраны в таблицы.

Например, для жилых помещений подходит следующая таблица кратности воздухообмена:

Судя по таблице, частая смена воздушных масс в помещении необходима, если ему характерна высокая влажность или температура воздуха – например, в кухне или санузле. Соответственно, при недостаточной естественной вентиляции в данных помещениях устанавливают приборы принудительной циркуляции

Что случится, если нормативы кратности воздухообмена не будут соблюдаться или будут, но в недостаточной степени?

Произойдет одно из двух:

Кратность ниже нормы. Свежий воздух прекращает замещать загрязненный, вследствие чего в помещении увеличивается концентрация вредных веществ: бактерий, болезнетворных микроорганизмов, опасных газов

Количество кислорода, важного для дыхательной системы человека, уменьшается, а углекислого газа, напротив, увеличивается. Влажность повышается до максимума, что чревато появлением плесени.

Кратность выше нормы

Возникает, если скорость перемещения воздуха в каналах превышает норму. Это негативно влияет на температурный режим: помещение просто не успевает нагреваться. Излишне сухой воздух провоцирует болезни кожи и дыхательного аппарата.

Чтобы кратность обмена воздуха соответствовала санитарным нормам, следует установить, убрать или отрегулировать вентиляционные приборы, а при необходимости и заменить воздуховоды.

Рабочее давление и сечение воздуховода

Принципиальная схема работы воздухонагревателя .

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

1. Форма вентиляционных труб и их сечение.
2. Параметры вентилятора.
3. Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

1. Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
2. Для частных гаражей – труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Как сделать вентиляцию

Естественная вентиляционная система может быть спроектирована и построена бесканальным или канальным способом. При этом расчет естественной вентиляции возможен, только при наличии вентиляционных каналов, поскольку при бесканальной вентиляции воздух не поддается учету.

Расчет производится по вышеприведенным формулам. Если простое проветривание не помогает воздухообмену, выполняется установка механической вентиляции. При этом, если площадь помещения большая, требуется установить два вентилятора.

Правильно устроенной считается вентиляция, расчет которой совпал по показаниям притока свежего воздуха и его вывода.

Помещения детских дошкольных организаций

Обеспечение требуемых норм воздухообмена в дошкольных организациях является базовым условием здоровья и нормальной умственной активности малышей. Однако при обеспечении вентиляции необходимо исключать возможность возникновения сквозняков, учитывая это требование, проветривание в детских дошкольных организациях осуществляется в соответствии с распорядком дня учреждения.

Согласно нормам, обозначенным в СНиП 41.21-2003, для обеспечения проветривания кратность воздухообмена в классе для занятий, раздевалке, игровой комнате и в спальне для детей в возрасте до 2 лет должна составлять 1,5 ед/час. Более строгие требования предъявляются при обеспечении полной замены в области умывальника, туалета, медицинского пункта и кухни, для которых этот показатель составляет 2-3 ед/час.

Проводим расчет для ХП.

Последовательность расчета (см. рисунок 2):

1. На J-d диаграмму наносим (•) Н — с параметрами наружного воздуха:

t_Н„Б“ = -28°C;   J_Н„Б“ = -27,8 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н„Б“.

2. Принимаем температуру воздуха в помещении.

При наличии тепловых избытков лучше принять верхний предел

t_В = 22°С.

В этом случае стоимость вентиляции будет минимальной.

3. Определяем тепловое напряжение помещения

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий

Тепловая напряженность помещения Qя /Vпом	grad t, °C/м
кДж/м3	Вт/м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y = t_B + grad t(H-h_р.з.), ºС

где: Н — высота помещения, м;h_р.з. — высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y.

5. Принимаем, что температура приточного воздуха t_П отличается от внутренней температуры воздуха в помещении t_В не более чем на 5°С.

t_П = t_В — 5 = 22 — 5 = 17°С.

На J-d диаграмму наносим изотерму приточного воздуха .

6. Проводим линию постоянного влагосодержания — d = const из точки наружного воздуха – (•) Н, до изотермы .

Получаем точку — (•) К с параметрами воздуха после нагрева в калорифере.

Одновременно это будет и точка приточного воздуха — (•) П.

6. Определяем величину тепло-влажностного отношения

Для нашего примера примем величину тепло-влажностного отношения

На J-d диаграмме проводим линию тепло-влажностного отношения через (•)0 на шкале температур, а затем через точку приточного воздуха — (•) П проводим параллельную линию линии тепло-влажностного отношения до пересечения с изотермой внутреннего — t_В и уходящего — t_У воздуха. Получаем точки — (•) В и (•) У.

7. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

8. Полученные величины воздухообменов сравниваются с нормативным воздухообменом и принимается большая из величин.

Как сделать вентиляцию более экономной

Уменьшить расходы на электроэнергию можно путем установки специальных VAV-систем. Такие устройства позволяют экономить до 30-50% даже при использовании калорифера очень большой мощности.

Вытяжная вентиляция, как и приточные и приточно-вытяжные установки, имеет очень большое значение. Без грамотно организованного воздухообмена в помещении нельзя рассчитывать на благоприятный микроклимат.

Монтаж системы выполняется в соответствии с использующимися устройствами, однако вне зависимости от того, из каких именно агрегатов будет состоять система, предварительно обязательно должен быть выполнен расчет. Благодаря ему вы узнаете важнейшие параметры и условия, соблюдение которых будет гарантировать эффективную и рациональную работу вентиляции. Следуйте технологии, ведите расчет по инструкции, и все обязательно получится. Удачной работы!

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 — подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

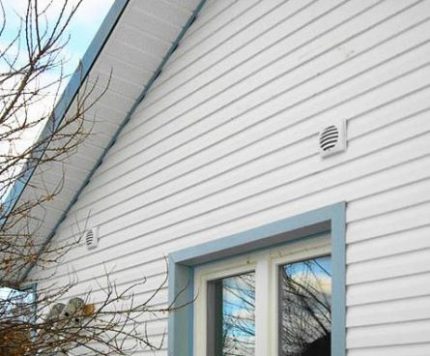

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

• металлическими – это может быть черная сталь, оцинкованная, нержавейка;
• алюминиевыми гибкими гофрированными;
• пластиковые вентканалы – гибкие и жесткие;
• тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

• скорость протекания воздушной массы и ее объем;
• степень герметичности соединений;
• шумность вентиляционной системы;
• электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Как выполняется расчет

Если в производственном помещении находится один или несколько локальных источников выброса вредных веществ, то правильнее всего улавливать и удалять эти вещества непосредственно от места их выделения. Такими источниками чаще всего бывает разное технологическое оборудование либо емкости. Для улавливания вредных паров или газов от них обычно применяют местные отсосы в виде зонтов. Некоторые поставщики оборудования комплектуют свои изделия отсасывающими устройствами необходимых размеров, нужно только выполнить расчет воздуховодов и подвести их к технологической установке. В остальных случаях вытяжное устройство рассчитывают и изготавливают, пользуясь схемой.

Для расчета вентиляции производственного помещения нужны следующие исходные данные:

• габариты источника выброса (a x b) или его диаметр (d);
• скорость движения воздуха в зоне выделения (ϑв);
• скорость всасывания в створе зонта (ϑз);
• высота установки устройства над источником (z).

При конструировании зонта следует учитывать, что эффективность его работы зависит от высоты установки над источником (z), поэтому надо расположить отсос по возможности ниже. Габаритные размеры устройства рассчитываются по формулам:

A = a + 0.8z, B = b + 0.8z, для отсосов круглой формы D = d + 0.8z.

При этом угол раскрытия зонта не должен превышать 60º, иначе по его краям будут образовываться застойные зоны и эффективность работы значительно снизится. При скорости движения воздушных масс в цеху (ϑв) выше, чем 0.4 м/с, местный отсос снабжается с 3 сторон откидными фартуками, ограждающими восходящий поток вентиляционного воздуха от внешнего воздействия. Скорость всасывания (ϑз) принимается по таблице в зависимости от количества фартуков:

После того как разработана конструкция отсасывающего устройства и определены его габаритные размеры, производится расчет количества вытяжного воздуха, его результат должен учитываться при дальнейшей разработке вентиляции помещения.

L = 3600ϑ х Sз, где:

• ϑз – скорость потока в створе зонта, принимается по таблице;
• L – потребный расход воздуха, м3/ч;
• Sз – площадь рабочего проёма, определяется как А х В или 0.785D для круглой формы зонта, м2.

Расход электроэнергии на вентиляцию

Принципиальная схема расположения матов по периметру воздуховода круглого сечения.

Предварительный расчет потребляемого электричества позволит создать экономную систему с рациональным расходом ресурсов

Обращать внимание на этот параметр нужно в том случае, когда система комплектуется калорифером, обеспечивающим подогрев входящих воздушных масс до нужной температуры. Чтобы вычислить расход электроэнергии, надо знать не только мощность установки, но и условия ее работы, продолжительность нагрева и ряд прочих параметров

К примеру, воздухонагреватель работает только в холодную погоду. Работает он не всегда, а лишь при необходимости подогрева воздушных масс. Периодическая работа калорифера вносит определенные коррективы в расчет. Для правильной оценки энергозатрат нужно учитывать и то, меняется ли тариф на электричество в вашей местности в дневное и ночное время. В случае с двухтарифным счетчиком расчет будет немного более сложным.

Непосредственно для расчета используется следующая формула:

M=(T1xLxCxDx16+T2xLxCxNx8)xAD/1000.

Таблица расчета вентиляции.

В данном случае обозначения следующие:

1. M – это общая стоимость затраченной электроэнергии.
2. T1, T2 – температурные перепады в дневное и ночное время. Вам придется отдельно рассчитать данные значения для каждого месяца.
3. D, N – цена энергии в дневное и ночное время. Стоимость нужно умножить на значение длительности. Уточняйте отдельно для своего региона.
4. AD – общее количество дней в каждом календарном месяце.

Узнать показатели для температур вы можете из любого источника по прогнозу погоды, какие-либо специальные справочники покупать не придется. Тарифные ставки берите из значений для своего региона. В результате такого расчета вы получите довольно точный показатель, который будет отражать расход электричества для калорифера.

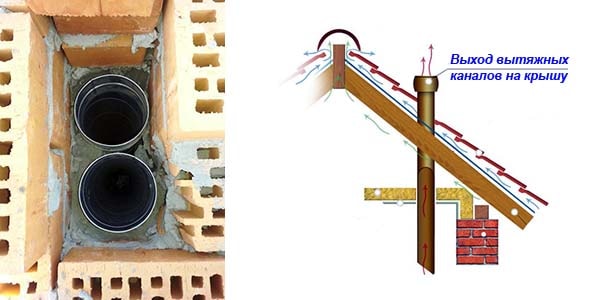

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

• p – гравитационное давление в канале, Па;
• Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
• ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

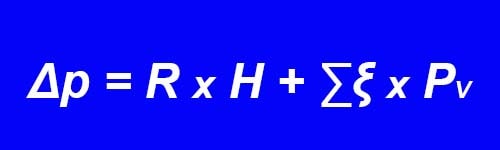

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

• Δp – общие потери давления в шахте;
• R – удельное сопротивление трению проходящего потока, Па/м;
• Н – высота канала, м;
• ∑ξ – сумма коэффициентов местных сопротивлений;
• Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Правильное оборудование воздуховодов

Короба из оцинковки могут быть круглой, квадратной и прямоугольной формы. Трубы чаще ставят для организации приточного потока в производственных и общественных помещениях. Для монтажа используются хомуты, крепящиеся к перекрытию шпильками. Прямоугольные короба подвешивают на жестких траверсах, где высота регулируется контрольной гайкой. Обязательно делаются резиновые прокладки.

Гибкие воздуховоды длиной до 5 м прокладывают без промежуточных опор, трубопроводы большей длины фиксируют подвесами, хомутами на шпильках во избежание прогиба. Несмотря на гибкость, для таких магистралей есть определенные радиусы, больше которых поворачивать трассу не рекомендуется.

Классический вариант (см. рисунок 2).

1. На J-d диаграмме из точки приточного воздуха — (•) П, проводим линию постоянного влагосодержания d = const, до пересечения с линией относительной влажности φ = 90% . Это стабильный вариант работы оросительной камеры.

Получаем точку (•) О, которая характеризует параметры увлажнённого и охлаждённого воздуха в оросительной камере.

2. Соединяем прямой линией точку с параметрами наружного воздуха — (•) Н, с точкой с параметрами увлажнённого и охлаждённого воздуха — (•) О. Эта прямая линия на J-d диаграмме характеризует политропический процесс, при котором все параметры обрабатываемого воздуха изменяются.

Для получения политропического процесса вода, поступающая из системы хозяйственно – питьевого водопровода, подаётся на форсунки оросительной камеры, где подвергается мелко — дисперсному распылению.

Часть влаги уносится с приточным воздухом, увлажняя и охлаждая его, а оставшаяся часть влаги стекает в дренажный поддон оросительной камеры и удаляется системой дренажных трубопроводов в хозяйственно – фекальную канализацию.

Таким образом, температура воды, которая идёт на увлажнение приточного воздуха, остаётся всегда неизменной. Это обязательное условие при увлажнении воздуха по политропному процессу.

3. Линия НО — политропический процесс, который процесс увлажнения и охлаждения приточного воздуха. Линия ОП характеризует процесс нагрева воздуха в теплообменнике 2-го подогрева.

4. Подобная обработка наружного приточного воздуха не является идеальной и имеет ряд недостатков:

• сначала воздух увлажняется и охлаждается в оросительной камере в тёплый период года — ТП, а затем нагревается в теплообменнике 2-го подогрева;
• политропический процесс требует постоянного увеличенного водопотребления, так как вода, которая не пошла на увлажнение приточного воздуха, удаляется в систему хозяйственно – фекальной канализации;
• в тёплый период года — ТП, в системе теплоснабжения калорифера 2-го подогрева будет являться теплоноситель из открытой системы горячего водоснабжения — ГВС, который по своим параметрам — температурному перепаду и по располагаемому давлению нестабилен.

Возможно, осуществить нагрев увлажнённого и охлаждённого воздуха в электрическом калорифере, но это повлечёт значительное увеличение энергетических затрат.

Принципиальная схема обработки приточного воздуха в тёплый период года – ТП для 1-го варианта – классического, смотри на рисунок 3.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
