Расчет стропил своими руками: используем в работе онлайн калькулятор

Как рассчитать параметры?

Для расчёта параметров стропильной системы мастер должен знать:

• сколько скатов крыши – один, два или больше (мансардный тип);

• какова высота потолков в доме, толщина и количество несущих (и ненесущих) стен в доме;

• допустимая нагрузка (в тоннах) на фундамент;

• как часто бывают сильные ветры (включая штормы и ураганы) в данной местности, каковы осадки (снегопад, град – удельная частота и интенсивность выпадения);

• как утепляется крыша изнутри (при обустройстве мансардного чердака под одну или несколько комнат).

Стропильная система, наряду с кровлей и обрешёткой, не должна получиться хлипкой. Если крыша пологая (с одним или двумя скатами небольшой крутизны), то она должна выдержать нескольких человек, одновременно поднявшихся на неё.

Мастеру потребуются школьные знания геометрии. Дело в том, что одно- или двускатная крыша, не говоря о мансардной, обладает внутренним пространством чердака, визуально разбитым на прямоугольные треугольники. Сторонами прямых углов в этих треугольниках являются горизонтальное перекрытие (пол чердака, являющийся потолком, вернее, его балки) и вертикальные подпорки, создающие второе ребро жёсткости.

Для односкатной крыши всё просто: одна из 4-х несущих стен (в случае одиночного прямоугольного плана дома, без изрезанной формы в виде веранды и хозпристроек, отдельно стоящей прихожей/коридора) надстраивается на один или несколько рядов кирпичей (или пеноблоков) выше. Две меньшие (боковые) пристраиваются и подгоняются соответственно. В поперечно-вертикальном разрезе чердак такого дома – единственный прямоугольный треугольник.

Двускатная крыша – 2 таких треугольника. Они необязательно могут быть равными – скаты крыши по своей ширине могут различаться, это зависит от пожеланий мастера. Здесь полезно вспомнить, например, о теореме Пифагора, гласящей об эквивалентности квадрата длины гипотенузы прямоугольного треугольника и суммы квадратов длин его же катетов, а также о синусе, косинусе и тангенсе угла.

Расчет параметров стропил состоит в следующем: мастер (и/или владелец) отталкивается от шага, выбранного с учётом индивидуальных особенностей возводимой крыши. На эту характеристику влияет определённая кровля (стальная, шифер или сотовый поликарбонат, пластиковая черепица или другая) и суммарная масса крыши (вместе с обрешёткой). Шаг стропил (и обрешётки) – 6-10 дм.

Для вычисления численности стропильных элементов определитесь с габаритами ската, поделите эту величину на шаговый интервал, затем прибавьте единицу к этому результату.

Длина одного отрезка стропильной системы рассчитывается определенным образом.

1. Определитесь с высотой крыши. Для жилой комнаты (зоны) на чердаке высота конька крыши должна быть не менее 2-х метров.

2. Чтобы комната получилась повыше и реально оказалась жилой, а не служила просто чердаком либо складом, можно взять и 4-метровую высоту.

3. Разделите ширину дома надвое. К примеру, пусть возведено 6-метровое по ширине строение – половина расстояния равняется 3 м.

По теореме Пифагора, в данном случае длина стропил (гипотенузы) рассчитывается так:

1. при полуширине дома в 3 м и высоте конька крыши в 3 м получим 9+9=18, а квадратный корень из 18 – приближённо 4,24;

2. с учётом точной подгонки можно отпилить чуть больший кусок от бруса или доски из комплекта;

3. с учётом запиливания стропильных балок в конструкцию к полученной величине прибавляют до 70 см.

В данном случае, чтобы создать навесной запас (продолжительный дождь не намочит стены при некотором боковом ветре с любой стороны), возможно сразу подготовить 5-метровые доски (или отрезки бруса). Ширина стропил для постройки крыши выбирается исходя из расчёта нагрузки от крыши в сборе, типа древесины (сорт по твёрдости), выбранного для конструкции, длины стропил и шага их расположения.

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

И это верно!

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

Итак:

1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Это очень мало.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

S = Sg х µ.

В этой формуле:

— S является искомой снеговой нагрузкой;

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

W=Wo х k.

Где

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000 мм	1200	80х100
До 3000 мм	1800	90х100
До 4000 мм	1000	80х160
До 4000 мм	1400	80х180
До 4000 мм	1800	90х180
До 6000 мм	1000	80х200
До 6000 мм	1400	100х200

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил. Кроме того, следует определить какой ширины выбирать стропила для монтажа

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;

• Расстояние шага расположения стропил.

Как рассчитать ветровые нагрузки?

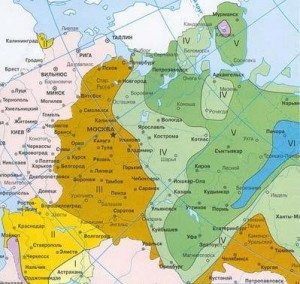

Карта ветровых нагрузок центральной России

Чтобы произвести расчет нагрузки на стропила применяется формула:

W = Wo x k

• Wo – это нормативный показатель, который определяется по таблицам, в зависимости от района страны.
• k – это поправочный коэффициент, который позволит определить изменение ветровой нагрузки в зависимости от типа местности и высоты здания.

Высота дома, измеряемая в метрах	А	Б
20	1,25	0,85
10	1	0,65
5	0,75	0,85

А – это открытые местности: степи, побережье моря или озера;

Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив.

Пример расчета. Рассчитать ветровую нагрузку для дома высотой5 метров, расположенного в лесистой местности в Подмосковье.

Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м.

Поправочный коэффициент в нашем примере составит 0,5

23 x 0,5 = 11,5 кгс/ кв. м.

Это значение ветровой нагрузки.

Какие параметры обязательно необходимо рассчитать

Неопытные в строительном деле, могут предположить, что программа для расчета крыши дома предназначена исключительно для того чтобы увидеть, какой будет конструкция по завершению работ. На самом же деле это далеко не так.

Редактирование кровли дома в программе Аркон

Такие утилиты позволяют точно определить все важнейшие для прочности и долговечности конструкции, параметры. Программы помогут определить:

• длину балок, из которых будет создана основа кровли;
• количество требуемых стропил для стойкости конструкции;
• также, программы, которые помогают сконструировать крыши онлайн, качественно и полноценно, рассчитают необходимую прочность основы, чтобы была выдержана нагрузка от кровельного материала;
• программа для проектирования крыш домов, помогут определить, какое количество изоляционного материала, сохраняющего тепло и защищающего от шума, необходимо приобрести;
• еще специализированные программы рассчитают объем сырья, необходимого для завершающего этапа установления крыши;
• и один из важных факторов, который поможет определить программа – это стоимость необходимого сырья.

  Посчитать ее можно, отталкиваясь от расчетов материалов, которые выполнила утилита по проектированию крыши здания.

Все эти моменты важны и каждый из них, обязательно должен быть определен на этапе планирования строительства или реконструкции кровли дома.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Пример расчетов четырехскатной крыши в видео:

Строительство дома является сложным и кропотливым процессом

Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов

Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

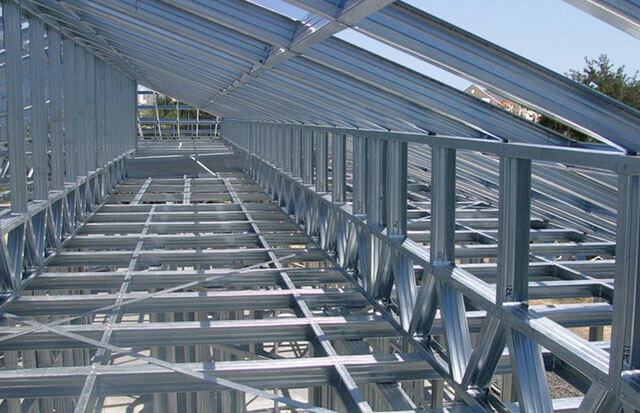

Металлические стропильные системы

При возведении частного дома к применению стропильной системы из металла прибегает крайне редко, потому что металлический каркас нужно устанавливать с использованием сварки, а это несколько усложняет процесс. Естественно, что изготовление конструкции можно осуществит и на производственных мощностях, но в данном случае без привлечения спецтехники не обойтись. Проект металлической кровли должен быть создан с максимальной точностью с соблюдением точных размеров всех элементов, так как в процессе возведения подогнать их до нужных размеров уже не представится возможности.

У металлических систем стропил много своих плюсов. Во время эксплуатации не возникает прогиб стропил даже на больших пролетах и без монтажа дополнительных узлов для улучшения прочности и надежности. Стальные стропила могут укладываться на пролеты, превышающие 10 м, при этом под расчетными нагрузками прогиб не возникнет.

Кроме того, проводить расчет стального каркаса для кровли нужно, исходя из данных по прочности элементов конструкции, определяющейся их формой и толщиной. Учитывайте также длину пролетов и уклон скатов. Мауэрлат из стали для системы стропил должен быть тщательно закреплен на верхушке стены.

Вышеизложенный материал позволит вам подробно разобраться в том, как рассчитать стропильную ногу, так что вы без проблем сможете выполнить все строительные работы на данном этапе, и у вас появится свой пример расчета стропильной системы.

Порядок сборки фермы

Для удобства можно соорудить леса

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Установка коньковой балки и первых стропил

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Еще одно стропило на местеВид установленных стропил

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Установка стропилКоньковые балки

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
• Угол наклона вальмовых стропил
  — Угол наклона крыши со стороны вальмового ската.
• Площадь поверхности крыши
  — Общая площадь кровли с учетом свесов.
• Примерный вес кровельного материала
  — Нагрузка на стропильную систему крыши от кровельного материала.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина боковых стропил
  — Длина стропильной ноги с боковой стороны строения и с учетом свеса.
• Длина вальмовых стропил
  — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
• Длина диагональных (накосных) стропил
  — Длина так называемых ребер в количестве 4 штук.
• Рекомендуемое сечение стропил
  — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
• Количество боковых и вальмовых стропил
  — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
• Объем бруса для стропил
  — Объем материала для стропильной системы в кубометрах.
• Примерный вес стропил
  — Общая нагрузка от стропильной системы.
• Количество рядов обрешетки
  — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Для чего нужны такие программы

Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:

1. Возможность рассчитать точное количество необходимого материала для кровли.
2. Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
3. Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
4. Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
5. Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.

   Пример расчета кровли здания в специальной программе

6. Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
7. Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.

Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания

Что умеет наша онлайн программа расчета крыш?

• Редактирование ската — как использование готовых шаблнов, так и свободное рисование . Возможность тонко настраивать каждый скат калькулятора кровли
• Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
• Расчет раскладки материала с учетом заданных параметров и схемы скатов
• Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
• Ведение и расчет всей кровли (проекта)
• Формирование итогового отчета по метериалам и раскладки материала по всем скатам
• Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Как рассчитать длину стропильных ног односкатной крыши

Из всех типов крыш односкатная является самой простой.

Сложные элементы в ней отсутствуют вовсе.

И установка ее производится на несущие стены, которые имеют разную высоту.

Такую кровлю устраивают на гаражах, банях, подсобных помещениях.

Чтобы вычислить, какова будет длина стропил односкатной крыши, следует определиться с углом наклона.

А зависит угол наклона ската, в первую очередь, от типа того кровельного материала, который вы хотите использовать.

В том случае, когда это профнастил, то оптимальный угол наклона составляет 20 градусов.

Но меньше 8 градусов угол делать запрещено!

Иначе в холодное время года под весом снежного покрова кровля не выдержит и попросту провалится.

Если вы будете укладывать металлочерепицу, то минимальный угол наклона увеличивается до 25 градусов.

При использовании шифера – 35 градусов.
Если кровля фальцевая, то угол наклона может быть разным: 18 — 35 градусов.

После того, как разобрались с углом наклона ската, необходимо поднять заднюю стену на такую высоту, чтобы получился желаемый угол.

Самое сложное в таких расчетах – это найти синус и тангенс.

Но для этого пользуются такой табличкой:

Угол наклона крыши, градусы	Тангенс tgA	Синус sinA
5	0,09	0,09
10	0,18	0,17
15	0,27	0,26
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1,0	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Для примера давайте найдем длину стропила и высоту поднятия стены фасада для дома длиной 5 метров.

Угол наклона составляет 25 градусов.

Для определения высоты поднятия передней стены Lbc х tg 25 = 5 х 0,47 = 2,35 метра.

Соответственно длина стропильной ноги Lc = 2,35 х 0,42 = 5,6 метра.

И не забудьте к полученной длине прибавить длину переднего и заднего свесов, которые необходимы для того, чтобы обеспечить стены здания защитой от косого дождя.

В среднем длина одного свеса составляет 0,5 метра.

Если требуется, эта длина может быть больше.

А вот меньше 0,5 метра нельзя.

Значит, к длине стропила следует прибавить 1 метр: Lc = 5,6 + 1 =6,6 метра.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• Обрешетка. Конструкция для установки кровли.

Устройство двускатной крыши

Стропильная крыша с мансардой

Чтобы полностью использовать пространство под крышей можно спроектировать мансарду.

Мансардный этаж – это этаж в чердачном пространстве. Фасад мансарды полностью или частично образуется поверхностями крыши. Согласно нормативным документам, чтобы помещение считалось мансардой, линия пересечения плоскости крыши и наружной стены не должна находиться выше, чем 1.5 м от уровня пола. Если это требование не выполнено, пространство будет считаться обычным этажом.

Кровля мансардного этажа отличается от кровли чердачного наличием в своей конструкции утеплителя. Чаще всего для утепления мансардной крыши используются минераловатные плиты.

Освещение мансардного пространства может осуществляться тремя способами:

1. оконные проёмы во фронтонах;
2. слуховые окна;
3. мансардные окна.

Слуховое окно – это оконная конструкция, которая имеет каркас, монтируемый одновременно со стропильной системой. Этот каркас выполняется из дерева. Слуховое окно имеет собственную маленькую крышу, которая может быть двускатной или цилиндрической. Сам стеклопакет устанавливается вертикально.

Мансардное окно – это окно, специально предназначенное для использования на стропильной кровле. Оно устанавливается в плоскость ската в наклонное положение. Мансардное окно должно выдерживать расчётную снеговую нагрузку. Лучше не использовать такой тип окон в кровлях с небольшим уклоном.

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.
