Таблицы характеристик радиаторов отопления

Рассчитываем мощность чугунного радиатора

Рассчитать количество секций для чугунных отопительных приборов можно самыми различными методиками. В специализированных книгах встречаются методы, включающие в себя большое количество факторов, среди которых площадь помещения, расположение окон и дверных проемов, материал и структура стен, технические показатели батарей и т. д.

Однако получить искомое значение можно по более простой формуле: умножить на 100 площадь помещения и поделить на мощность одной секции.

Полученный результат следует подкорректировать следующим образом:

1. В помещениях с высотой более 3 м, чтобы компенсировать тепловые потери добавляют 1-2 секции
2. Добавить несколько секций необходимо для помещений, у которых две стены граничат с улицей
3. В комнатах с двумя оконными проемами радиаторы устанавливают под каждый из них, разделив поровну найденное количество секций. Необходимо это для того, чтоб под окнами образовывались воздушные заслоны для холодных сквозных потоков из вне
4. Дробное значение всегда увеличивают в положительную сторону

Дизайн

Классические чугунные радиаторы мало чем внешне отличаются. Однако развитие рынка отопительных приборов и постоянное изменение стилевых черт интерьера заставили производителей придумывать что-то новое, более изящное и экстравагантное.

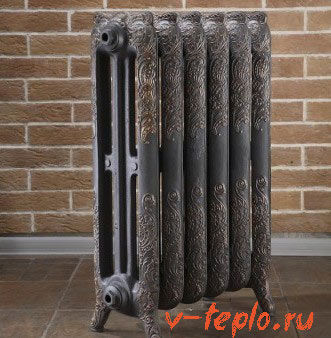

Сегодня рынком предлагаются модели различной цветовой палитры (позолота, серебро, медь, бронза и т. д.). Встречаются радиаторы с художественным литьем, на котором нанесены орнаменты.

Однако внешнее оформление существенно сказывается на стоимости. Декоративные модели стоят гораздо дороже классических, современных алюминиевых, стальных или биметаллических.

Видео инструкция по сборке секций

Подводим итоги

Рассмотрев более подробно особенности и технические характеристики чугунных радиаторов отопления, можно получить собственное представление об этих отопительных приборах. Однако утверждать об их большом превосходстве над другими моделями нельзя. Причина в том, что каждый из предлагаемых вариантов имеет свои «против и за».

Следует уделить должное внимание чугунным моделям, проектируя отопительную систему. Их можно приобрести в целях экономии в поддержанном состоянии и не беспокоится о том, что вскоре они выйдут из строя

Размеры и вес чугунных радиаторов отопления

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

• высота – 59 сантиметров;
• ширина секции – 9,3 сантиметра;
• глубина секции – 14 сантиметров;
• емкость секции – 1,4 литра;
• вес – 7 килограммов;
• мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

• биметаллическая секция обогреет 1,8 м2;
• алюминиевая — 1,9-2,0 м2;
• чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

• биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
• алюминиевых 16 м2 / 2 м2 = 8 шт.
• чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Преимущества и недостатки чугунных систем отопления

Современная промышленность уже давно использует различные материалы для изготовления радиаторов парового отопления. Отопительные батареи делаются из алюминия, стали или же их изготавливают биметаллическими, то есть из двух металлов. Но, несмотря на это, многие консерваторы до сих пор предпочитают устанавливать в новом доме традиционные приборы отопления из чугуна. Насколько оправдано такое решение? Чугунные радиаторы имеют малую поверхность теплоотдачи, и чугун сам по себе имеет достаточно низкую теплопроводность. Одно ребро классического радиатора из этого материала весит 7,5 кг без воды, соответственно, вес конструкции среднего размера из 7-8 частей, составляет 50-57,5 кг, но чаще необходимо 10-12 частей, чтобы нормально отапливать комнату среднего размера. И если нужно оборудовать такими батареями большой загородный дом, то их общий вес может доходить до нескольких тонн.

Современные отопительные приборы из данного материала отличаются от «гармошек» – батарей советского образца (МС-140М), встречающихся в основном в старых постройках. В любом случае, вес у современных батарей из этого металла намного больше, чем у биметаллических и алюминиевых. При этом их дизайн выгодно отличается от старого образца и внешним видом и своей функциональностью, так как ребро имеет большую обогревательную площадь. Также современные батареи из чугуна можно самостоятельно собирать из нужного количества ребер.

Итак, чугунное отопление имеют следующие положительные качества:

Схема технических характеристик чугунного радиатора.

• достаточно долговечны;
• возможно использование технической воды в отопительной системе;
• устойчивость к коррозии;
• устойчивость к высокому давлению теплоносителя, поэтому хорошо себя зарекомендовали в использовании в высотных зданиях и многоэтажках;
• из-за малого гидравлического сопротивления и за счет большого диаметра труб возможно применение таких радиаторов в обогревательных системах, имеющих естественную циркуляцию теплоносителя;
• благодаря толстым стенкам и большому объему воды в сборных частях они достаточно хорошо держат тепло;
• большое внутреннее сечение позволяет достаточно редко чистить батареи из чугуна.

И, стоит отметить, что все-таки современные радиаторы из этого материала пусть и ненамного, но все же легче своих предшественников.

Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Эти факторы стимулируют многих людей включать ее в свою индивидуальную систему отопления. При этом во время создания отопительной системы они вынуждены учитывать ее особенности. Одной из них является вес чугунной батареи.

Этот показатель является очень важным, поскольку позволяет:

• подобрать оптимальное крепление ;
• выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

Классические батареи

К ним относят батарею МС 140. Она известна всем, ведь свое наибольшее распространение получила во времена Советского Союза. Сегодня ее также активно покупают. Она имеет несколько модификаций, но одна секция наиболее применяемого варианта весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одного сектора батареи составляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление

Если же брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать

Чтобы отопить комнату площадью в 20 м², нужно установить батарею с 12 секциями. А это значит, что вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. То есть получается, что стена должна выдержать дополнительную нагрузку в почти 104 килограммов. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Однако, если владелец решил сэкономить на строительстве дома и построил его из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции является весьма плохой идеей.

Классический способ установки предусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей просто не выдержат большое давление, и радиатор упадет на пол.

Конечно, выход в такой ситуации есть. Их даже три:

1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках. Это лишние затраты своих сил и времени. Однозначно такой вариант — не по душе каждому хозяину.
2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
3. Выбирать модели с возможностью установки на пол.

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Так, один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

1. Вес — 3,3 кг
2. Объем — 0,6 л.
3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую теплоотдачу. В результате для отопления помещения площадью 20 м² нужно брать 22 секции. А это значит, что масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Стоит сказать, что современные производители предлагают много модификаций чугунных радиаторов. Поэтому, чтобы во время оценки каждого варианта дать ответ на вопрос, сколько весит чугунная батарея, нужно выполнить действия:

1. Узнать вес самой секции.
2. Добавить вес воды, которая может поместиться в секции.
3. Проанализировать теплоотдачу и, отталкиваясь от нее, определить необходимое количество секций.
4. Умножить количество секций на общую массу одного сектора.

Чугунные или биметаллические батареи Подбор батареи отопления по площади квартиры Количество кВт одного сегмента радиатора из чугуна Как рассчитать теплоотдачу радиаторов из чугуна

Объемный способ расчета

Биметаллический радиатор намного эстетичнее смотрится в помещении, чем радиатор их чугуна или стали.

Расчет может основываться не на площади, а на объеме жилого помещения. Для обогрева 1 м 3 жилого помещения в панельном доме необходимо 39-41 Вт тепловой мощности. Следовательно, одна секция с тепловой мощностью 180 Вт может обогреть 4,5 кубометра воздуха.

Для примера рассчитаем количество секций такого же, как в предыдущем примере, радиатора для комнаты, имеющей площадь 20 м 2 и высоту потолков 2,7 м. Считаем, что для обогрева одного кубометра воздуха необходимо 40 Вт.

Необходимая для обогрева помещения тепловая мощность равна:

P = 40 Вт/ м 3 * V = 40 Вт/ м 3 * S * h, где V – объем помещения, S – его площадь, а h – высота помещения.

P = 40 Вт/ м 3 * 20 м 2 * 2,7 м = 2160 Вт

Теперь можно рассчитать количество сегментов: N = P / P₁. где P₁ – мощность одной секции (180 Вт).

N = 2160 Вт / 180 Вт = 12

Необходим радиатор отопления, состоящий из 12 сегментов. При получении дробных значений округление производится до целого значения в большую сторону. Например, получив N=10,2, его следует округлить до 11.

В произведенные расчеты можно ввести целый ряд уточнений:

Если в помещении несколько окон, то на каждое из них число сегментов обогревателя нужно увеличить в 1,7 раза.

1. Если температура теплоносителя отличается от 70°С, отдаваемая обогревателем тепловая мощность увеличится на 15-18%, если температура увеличится на 10°С. При уменьшении температуры на 10°С тепловая мощность уменьшается на 15-18%. Например, при температуре 50°С она уменьшается в полтора раза.
2. Если в комнате находится не одно, а два обычных окна, значение расчетного числа сегментов обогревателя следует увеличить в 1,7 раза.
3. Если комната находится в торце дома или является угловой, расчетное число сегментов следует увеличить в 1,2 раза.
4. Если в доме установлены пластиковые окна с малыми тепловыми потерями, а стены хорошо утеплены, то для обогрева 1 м 3 воздуха нужно уже не 40, а 34 Вт. Для жилых помещений, построенных в полном соответствии с самыми последними строительными нормами, достаточно даже 20 Вт.
5. Не стоит забывать, что теплоотдача радиаторов с течением времени уменьшается, соответственно, уменьшается мощность их отдельных сегментов и отопления в целом. По этой причине рекомендуется увеличить число сегментов в каждой комнате на 1-2 по сравнению с их расчетным количеством.

Если желательно получить более точные результаты, всегда можно обратиться за помощью к соответствующей литературе. Эти расчеты будут учитывать температуру в помещении и снаружи, тепловые потери, теплопроводность материалов, температуру теплоносителя и т.д.

Для практических же целей точность расчетов радиаторов из биметалла, приведенных в этой статье, вполне достаточна. Но памятуя о том, что наши зимы нередко бывают весьма суровыми, лучше приобрести радиаторы с небольшим запасом.

Советы

Как рассчитать мощность?

Перед установкой батарей отопления необходимо рассчитать требуемую в нужном помещении мощность. С учетом того, что в соответствии со строительными нормами на один квадратный метр помещения со стандартными потолками 2,7 метра положено 100 Вт тепловой энергии, получаем формулу:

K = (Sпомещ. х 100 Вт) / Р, где К – количество секций, S – площадь помещения, Р — мощность секции.

Советы по установке

Самый полезный совет по монтажу чугунных батарей – обратиться за помощью к профессионалу. Но если вы все же уверены в своих силах и намерены установить оборудование самостоятельно, то следует придерживаться следующих советов:

• определите середину оконного проема, отложите расстояния по обеим сторонам до крепежных элементов;
• располагайте радиатор на расстоянии 8-14 см от пола – это облегчит процесс сборки и позволит избежать образования зон холода;
• чтобы конвекция была не нарушена, а тепловая мощность не снижена, следует оставить между подоконником и батареей 10-12 см;
• зазор между стеной и установкой – 3-5 см.

Этапы самостоятельного монтажа:

• вкрутите воздухоотводчик в переходник и разместите его на верхний коллектор напротив участка подсоединения подводящей трубы;
• установите заглушки на коллекторы;
• смонтируйте запорную и регулирующую арматуры;
• подключите трубопроводы;
• при опрессовке открывайте краны постепенно.

Советы по эксплуатации

Срок службы системы отопления из чугуна определяется несколькими десятилетиями, но при правильной эксплуатации чугунных радиаторов их может хватить и на еще большее время.

Для этого необходимо:

• правильно и качественно установить батареи;
• промывать радиаторы каждый сезон;
• поддерживать чистоту элементов;
• стараться не стучать по батареям, не задевать их тяжелыми предметами.

Как скрыть?

Выше не раз отмечался не слишком презентабельный вид чугунных радиаторов. Поэтому многих хозяев волнует вопрос о том, как гармонично вписать батареи в интерьер дома.

Можно воспользоваться такими советами:

• установка труб в стены помещения (возможно реализовать на этапах строительства или проведения капитального ремонта);
• покупка заранее эстетичного современного оборудования (в наши дни ассортимент разнообразен);
• покраска в нужный цвет, декорирование;
• монтаж жестких экранов (их можно приобрести в магазинах сантехники);
• использование специальной плотной ткани, которая крепится при помощи липучек к стене или подоконнику;
• батареи можно скрыть мебелью (этот способ подходит для ванной и туалета).

Что определяет мощность чугунных радиаторов

Чугунные секционные радиаторы – это проверенный не одним десятком лет способ отопления зданий. Они очень надёжны и долговечны, тем не менее, следует помнить некоторые вещи. Так, у них несколько маловата поверхность отдачи тепла; около трети тепла передаётся методом конвекции. О преимуществах и особенностях чугунных радиаторов сначало рекомендуем посмотреть в этом видео

Площадь секции чугунного радиатора МС-140 составляет (в плане площади нагрева) всего 0,23 м2, вес 7.5 кг и вмещает в себя 4 литра воды. Это довольно мало, поэтому в каждой комнате должно быть как минимум по 8-10 секций. Площадь секции чугунного радиатора при выборе всегда нужно брать в учёт, чтобы не ушибиться. Кстати, в чугунных батареях также несколько замедлена подача тепла. Мощность секции чугунного радиатора составляет обычно около 100-200 Вт.

Рабочее давление чугунного радиатора – это максимальное давление воды, которое он может выдержать. Обычно эта величина колеблется в районе 16 атм. А теплоотдача показывает, сколько тепла отдаёт одна секция радиатора.

Нередко производители радиаторов завышают теплоотдачу. Например, можно увидеть, что чугунные радиаторы теплоотдача при дельта t 70 °C — 160/200 Вт, но значение этого не совсем понятно. Обозначение «дельта t» — это на самом деле разность между средними температурами воздуха в помещении и в системе отопления, то есть, при дельта t 70 °C, рабочий график системы отопления должен будет составлять: подача 100 °C, обратка 80 °C. Уже понятно, что эти цифры реальности не соответствуют. Поэтому корректно будет считать теплоотдачу радиатора при дельта t 50 °C. Сейчас широко используются чугунные радиаторы теплоотдача которых (а если конкретнее, мощность секции чугунного радиатора) колеблется в районе 100-150 Вт.

Определить нужную тепловую мощность нам поможет несложный расчет. Следует площадь вашего помещения в мдельта умножить на 100 Вт. То есть, для комнаты площадью в 20 мдельта понадобится радиатор мощностью в 2000 Вт. Обязательно учтите, что, если в комнате есть стеклопакеты, следует из результата вычесть 200 Вт, а если в помещении несколько окон, слишком большие окна или же оно угловое – прибавьте 20-25%. Если вы не учтёте эти моменты, радиатор будет работать неэффективно, а результат этому — нездоровый микроклимат в вашем доме. Не следует также выбирать радиатор по ширине окна, под которым он будет находиться, а не по его мощности.

Если мощность чугунных радиаторов в вашем доме выше, чем тепловые потери помещения, приборы будут работать на перегрев. Последствия могут быть не очень приятными.

• Прежде всего, при борьбе с возникающей из-за перегрева духотой придётся открывать окна, балконы и др. создавая сквозняки, которые создают дискомфорт и болезни для всей семьи, а особенно для детей.
• Во-вторых, из-за сильно прогретой поверхности радиатора сгорает кислород, резко снижается влажность воздуха и даже появляется запах сгоревшей пыли. Особые страдания это приносит аллергикам, так как пересушенные воздух и сгоревшая пыль раздражают слизистые оболочки и вызывают аллергическую реакцию. Да и на здоровых людей это тоже влияет.
• Наконец, неправильно выбранная мощность чугунных радиаторов является следствием неравномерного распределения тепла, постоянные перепады температуры. Для регулировки температуры и её поддержания используются радиаторные термостатические вентили. На чугунные радиаторы их, тем не менее, устанавливать бесполезно.

Если же тепловая мощность ваших радиаторов меньше теплопотерь помещения, эта проблема решается созданием дополнительного электрического отопления или даже полной заменой приборов отопления. А это будет стоить вам времени и денег.

Поэтому очень важно с учётом вышеуказанных факторов выбрать самый подходящий для вашего помещения радиатор

Отопительные приборы с лучшей теплоотдачей

Подытожив вышесказанное, можно сделать вывод, что наибольшие показатели теплоотдачи демонстрируют алюминиевые батареи отопления. Они с легкостью обгоняют чугунные и стальные аналоги и в зависимости от модели и температуры теплоносителя могут выдать более 200 Вт тепловой энергии. Практически не отстают от них биметаллические радиаторы, но стальной сердечник снижает показатели теплоотдачи на 5-10 Вт на одну секцию.

Но теплоотдача — не единственный параметр, влияющий на выбор подходящей модели радиаторов. Окончательное решение принимается после анализа и таких характеристик, как рабочее давление, прочность, устойчивость к коррозии и, конечно, цена прибора.

Базовые характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Ее размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на возникающие сложности при установке тяжелого радиатора отопления из чугуна, все же основной проблемой это не считается. Основная задача состоит в выполнении правильного монтажа батареи. Чтобы его осуществить, недостаточно знать лишь массу изделия, необходимо учесть следующие моменты:

• Расстояние между осями. Стандартные модели могут иметь 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
• Глубину. Стандартные размеры 92, 99, 110 мм.
• Ширину секции. Размеры находятся в несколько большем диапазоне – 35 — 60 мм.
• Объем секции. Это количество теплоносителя, которое необходимо для полного заполнения элемента радиатора. Объем находится в зависимости от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой установки чугунной батареи классического образца является то, что она предназначена только для крепления на стене. В то же время большинство домов современности изготавливаются из пористых материалов

таких как газобетон, пенобетон, а также SIP-панели с пенопластовым наполнением. Данные стены нуждаются в специальном креплении сложной конструкции с многоточечной фиксацией, что вряд ли будет вам по душе.

Заключение по теме

Таблица мощности радиаторов

Вы сами смогли убедиться, что правильно рассчитать теплоотдачу радиатора можно простым способом, правда, он является не очень точным. К тому же приходится учитывать большой разброс размерных параметров батарей, материалов, из которых они изготавливаются, плюс дополнительные факторы. Так что все сложно.

Поэтому советуем поступить проще. Берете за основу ту самую формулу с соотношением площади комнаты и необходимого количества тепла. Делаете расчет и прибавляете к нему до 10%. Если ваш дом находится в северном регионе, прибавляйте 20%. Даже 10% — это очень щедро, но лишнего тепла не бывает. Тем более что можно, используя различные приборы, контролировать подачу теплоносителя в радиаторы. Можно уменьшить, а можно увеличить. Единственный минус такой прибавки — первоначальные расходы на приобретение радиаторов с большим количеством секций. Особенно это касается алюминиевых и биметаллических приборов отопления.
