Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

• Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
• Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
• Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

• Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
• Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

• Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
• Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
• Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
• После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

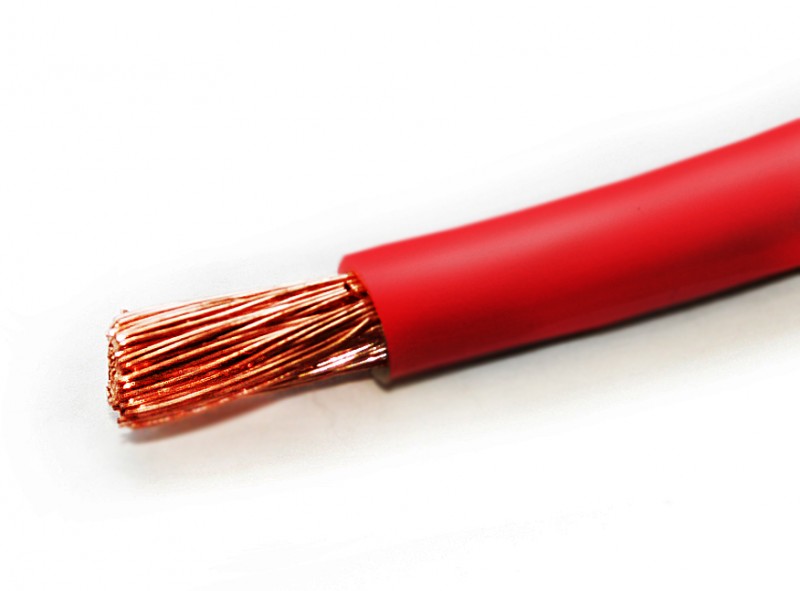

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Провод ПВ3: строение, преимущества, прокладка и эксплуатация

В наши дни производители предлагают потребителям широчайший ассортимент кабельно-проводниковой продукции. Неизменно популярным остается провод (кабель) ПВ3, который используется в быту и промышленности.Расшифровка названияАббревиатура «ПВ3» расшифровывается следующим образом:

1. «П» означает «провод»;
2. «В» указывает на то, что в конструкцию ПВ3 входит виниловая изоляция;
3. цифра 3 позволяет определить, к какому классу гибкости относится токопроводящая жила провода (чем больше цифра — тем сильнее гибкость).

Основой силового кабеля ПВ3 является многопроволочная медная жила. Выпускаются разновидности кабеля с сечением жилы от 0,5 до 240 мм2. Значение удельного сопротивления жилы при температуре окружающей среды, равной +20°С, не превышает 0,01724 Ом•мм2/м.

Токопроводящая жила помещена в поливинилхлоридную изоляционную оболочку, которая может быть окрашена в один из множества цветов. Окраска бывает сплошной или по двум диаметрально располагающимся полосам. Для организации заземления всегда применяется провод ПВ3, изоляционная оболочка которого имеет зелено-желтую окраску. Сопротивление изоляции весьма высоко: оно составляет как минимум 10 кОм/км.

Правила прокладки и эксплуатацииСиловой кабель марки ПВ3 разрешается прокладывать лишь в случае, если температура окружающего воздуха превышает -15°С. Из этого правила может быть сделано исключение: провод можно прокладывать и в более холодном воздухе, предварительно разогрев изделие.

В случае если правила, перечисленные выше, не соблюдаются, возможно повреждение провода с утратой им своей функциональности и снижением безопасности кабельной линии.

Как правило, провод ПВ3 размещают в кабельных каналах, лотках, коробах, трубах, рукавах и других приспособлениях из пластика или металла. Также допустима прокладка провода в пустотах, которые имеются в различных строительных конструкциях.

Как известно, на кабельных линиях нередко формируются изгибы. Радиус каждого из них при использовании кабеля ПВ3 должен превышать 5 его внешних диаметров. Выполняя прокладку, следует позаботиться о том, чтобы провод ПВ3 был надежно защищен от проникновения к нему влаги или ее конденсации на нем.

В случае если правила прокладки и эксплуатации провода ПВ3 неукоснительно соблюдаются, он будет исправно служить как минимум 15 лет. Производители устанавливают гарантийный срок, составляющий 2 года.

Сфера примененияКабель силовой с медными жилами ПВ3 благодаря своим преимуществам, которые были описаны выше, находит применение в самых разных областях. Он пригоден для передачи:

400 вольт, частота – 400 герц; — постоянного тока: его напряжение может достигать 1000 вольт. Провод ПВ3 может прокладываться в бытовых, общественных, административных и иных помещениях.

Широкое распространение получило использование провода в промышленности и сельском хозяйстве, не в последнюю очередь благодаря его высокой гибкости. Провод присоединяют к распределительным щитам, станкам и многим другим устройствам и агрегатам.

Как расшифровывается кабель ПВ-1

Любое кабельное изделие имеет маркировку. Расшифровка провода ПВ1, следующая:

• Символ «П» означает то, что изделие является проводом. Также на месте первой буквы может быть – шнур (Ш);
• Символ «В» означает состав изоляционного слоя. Здесь он изготовлен из ПВХ материалов, основным плюсом которого выступает стойкость ко многим механическим и химическим повреждениям. В основном, для изоляции в любом кабеле используется ПВХ;
• Последняя цифра означает категорию гибкости изделия – от «1» до «5». Чем больше цифра, тем более эластичным будет провод.

Кабель ПВ 1 технические характеристики

Важно! Кабели могут быть двух типов, установочные и монтажные. Установочные в основном применяют в течение длительного времени в одном и том же месте

Например, их прокладывают в проводке или розетках.

Монтажный кабель используется для многократного использования и временного подключения разных приборов.

ПВ – это общее наименование изделий с высококачественной изоляцией из поливинилхлорида.

Такие провода можно без затруднений использовать в сетях с напряжением до 450 В и частотой не более 100 Гц. Для постоянного тока кабель может применяться при напряжении до 1000 В. Наибольшее разрешенное значение тока – 40 А.

Жилы изготавливаются из медного сплава. Любой провод ПВ1 будет моножильным, причем, жилы состоят из многих мелких проволок. Ниже указаны основные разновидности провода.

Важно! Достаточно часто используется ПВ3, такой же, как и ПВ1, но более гибкий. Его разрешается применять как монтажный кабель

Виды маркировки

БПВЛ – бортовой кабель. Он используется исключительно в авиатранспорте. С годами его начали применять при подключении стационарных приборов. Наибольшее разрешенное напряжение в сети переменного тока будет не выше 250В с частотой 1500 Гц.

АПВБбШв – силовой кабель, который изготовлен из алюминия. Сфера применения – транспортировка электрической энергии по стационарным объектам переменного тока и с частотой, не более 50 Гц. Если в таком проводе нет буквы «А», значит он изготовлен из меди.

АПВ – алюминиевый установочный кабель с характеристиками как у медного. Основное отличие такого вида изделия – наибольшее разрешенное напряжение при постоянном токе составляет 400В при частоте 50 Гц.

Важно! КСПВ – один из лучших кабелей для монтажа систем охраны и видеонаблюдения. В нем присутствует два изоляционного слоя – внутренний, производится из полиэтилена, внешний – из поливинилхлорида

Медные жилы

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Провод ПВ-3: обзор

Провод ПВ-3 – это медный проводник, который заизолирован поливинилхлоридом. Проводник получил достаточно серьезно применение, так как с помощью него можно подключить электрические аппараты, механизмы, осветительные и силовые сети.

Стоит отметить, что провод ПВ-3 – это модификация популярного проводника ПВ-1, однако он получил дополнительную гибкость, за счет этого и считается достаточно универсальным.

Конструкция провода

Провод получил одну медную жилу, что делает его конструкцию достаточно простой. Если говорить за особенности, то стоит выделить его отличную гибкость и прочность. Также ПВ-3 может похвастаться хорошей проводящей способностью, что делает его настолько популярным.

Расшифровка

Если говорить за расшифровку проводника, то стоит выделить следующие:

1. П – провод.
2. В – изоляция выполнена из поливинилхлорида.
3. 3 – это класс гибкости.

Характеристики

Если внимательно смотреть на основные характеристики проводника, стоит брать в учет, что он устойчив к влиянию влаги, пара и конденсата. Рабочая температура от +60 до -70 градусов. Соответственно его можно устанавливать в ванных, банях, подвалах.

Вторая ключевая особенность кабеля заключается в том, что он не горит. При нагревании его изоляция начинает плавиться. При этом нет никаких искр, даже если его поверхность будет влажная. Также провод отлично борется с механическими повреждениями и устойчив к плесени.

Срок службы провода составляет 15 лет, продается проводник мотками по 100 метров. Если вы покупаете на рынке, то сможете найти и другие оптимальные размеры для себя.

Область применения

На самом деле провод ПВ-3 получил широкое применение на территории нашей страны. Это связано с его универсальными характеристиками и прочностью. Сейчас можно выделить три основных сферы, где его начали активно применять:

1. Жилые и производственные помещения.
2. Помещения, где повышена влага.
3. Можно делать монтаж проводки в доме.
4. Также он используется во время прокладки коммуникационных систем.

Параметры ПВ 1

Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.

Теперь технические характеристики кабеля:

• Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
• В сети переменного тока может быть частота колебаний до 400 Гц.
• В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
• Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
• Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.

• Электрическое сопротивление не меньше 1,0 МОм/км.
• Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
• Изгибать провод можно радиусом в 10 сечений.
• Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.

Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.

И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Провод для заземления ПВ 3 — сертификат ГОСТ

Маркировка и конструкция

Расшифровка маркировки:

• П – Провод (жила из меди)
• В – Изоляция из поливинилхлоридного (ПВХ) пластиката
• 3 – Класс гибкости токопроводящей жилы

Конструкция:

• Медный токопроводящий проводник, однопроволочная или многопроволочная (возможно изготовление с медной луженой жилой) круглой формы класс 3,4 и 5 ГОСТ 22483
• Изоляция изготовлена из поливинилхлоридного пластиката с цветовой маркировкой – желтый, белый, синий, коричневый, зеленый, черный, красный

Сфера применения

Провод силовой ПВ 3 предназначен для электрических установок и механизмов при стационарной прокладке в силовых и осветительных сетях на напряжение номиналом до 450 Вольт (U0/U=450/750 V), частотой не более 400 Герц или постоянное напряжение номиналом до 1 000 Вольт. Кроме этого он применяется при монтаже машинных установок, механизмов, станков и электрооборудования.

Провода данной марки используются как встроенные элементы внутри изделий, в которых исключается скапливание конденсата внутри конструкции. Имеет высокий класс гибкости, и прокладывается при необходимости изгибов при ведении электрических цепей.

Условия эксплуатации

Эксплуатация провода возможна в сухих, не скапливающих влагу внутри себя, частично вентилируемых приборах и механизмах.

По климатическим условиям эксплуатации, они должны прокладываться и работать в помещениях или под навесом, где колебания влажности воздуха и температурный режим не сильно отличаются от возможных колебаний во внешней окружающей среде, а также имеется свободный доступ воздуха. В связи с этими условиями он используется также в палатках, прицепах, кузовах, металлических помещениях с отсутствием теплоизоляции.

Провод ПВ 3 технические характеристики

Провод повышенной гибкости ПВ 3 может эксплуатироваться при температуре окружающей среды от -50 до +70 градусов по Цельсию. Медный проводник выдерживает длительно допустимый нагрев в пределах до +70 градусов по Цельсию.

Данная марка провода не распространяет горение при одиночной прокладке, при необходимости ведения группами кабелей необходима негорючая прокладка или огнеупорное покрытие оболочки специализированной краской. Монтаж осуществляется при температуре воздуха не ниже -15 градусов по Цельсию. Срок службы проводов этой классификации составляет пятнадцать лет, гарантия не менее двух лет.

АПВ – провод с алюминиевой жилой, поливинилхлоридной изоляцией

ПВ – провод с медной жилой с поливинилхлоридной изоляцией различного класса гибкости

ПВ1 – медный проводник, поливинилхлоридная (ПВХ) изоляция, класс гибкости 1

ПВС – соединительный провод с поливинилхлоридной (ПВХ) изоляцией и медным проводником

ПВСн – провод соединительный, ПВХ изоляция, медная жила, не используется для армирования арматурой

ПуВ – установочный провод с ПВХ изоляцией и медной жилой

ПуВнг (А) LS – провод установочный, с негорючей поливинилхлоридной изоляцией, с низким газодымовыделением

ПуГВ – установочный гибкий провод, изоляция из ПВХ пластиката, жила из меди

ПуГВнг (А) LS – провод установочный гибкий, с негорючей поливинилхлоридной (ПВХ) изоляцией, с низким газодымовыделением

ШВВП – медный проводник, плоский шнур с поливинилхлоридной оболочкой и изоляцией
