Прицеп для мотоблока своими руками: размеры, подробное описание и самодельное изготовление (видео и 85 фото)

Подготавливаем ось

Итак, начнем с оси. Это одна из ключевых деталей в прицепе. Своими руками ось не изготовить, следовательно, приобрести ее лучше в автомагазине, где они реализуются в уже собранном виде, либо, бывшую в употреблении, на авторазборе. Желательно брать с резино-жгутовой подвеской (независимой подвеской) и необслуживаемыми (не требующими обслуживания, регулировки) ступицами наиболее общераспространенных и недорогих колес, к примеру, от «классики».

Потому все равно придется чуть-чуть поработать пилой. Однако просто укоротить ось будет проще, чем, например, резать на 2-у части старый автомобильный прицеп, для того, чтобы подогнать под требуемые параметры. Режем ось на две части посредством угловой шлифовальной машинки. Вырезаем кусок из середины таким образом, чтобы при состыкованных половинках и установленных колесах, она получилась приблизительно 1200 миллиметров. Это делается для того, чтобы прицеп мог проходить там, где пройдет мотовездеход.

Типы автоприцепов собранных своими руками

Самодельные прицепы подразделены на виды по:

• Предназначению:
  • Универсал.
  • Дом на колесах.
  • Коммерческий агрегат.
  • Лафет для транспортировки яхт и катеров.

  • Транспортное средство специального назначения.

Тут все понятно. Конструктор в соответствии с поставленными задачами реализует устройство, способное их решать.

• Конструкции:
  • Бортовой.
  • Платформа.
  • Рамный.
  • Частичной погрузки.
  • Самосвальный.

При изготовлении главное сделать правильные расчеты. Прицепная техника создается по базовому принципу, имея некоторую направленность в зависимости от типа конструкции, рознящую данный агрегат с аналогами.

• Оснащению:
  • Базовой комплектации.
  • С дополнительным оборудованием.

Нередко оснащение тентом, лебедкой или полное оснащение кемпера. Стоит учитывать, что для буксировки тяжеловесного средства необходим грузоподъемный тягач: кроссовер или внедорожник.

• Конструкции ходовой части:
  • Одноосники.

  • Двухосники.

Самодельные легковые автоприцепы в своем преимуществе являются одноосными. Но бывают и исключения с двумя осями. Базовые преимущества такого прицепа – равновесие и увеличенная грузоподъемность. Но конструкция имеет недостатки. Сложное управление, неподъемный вес и малая мобильность относятся к минусам двухосных прицепов.

• По грузоподъемности:
  • Автоприцепы полной массой до 0,75 тонны.
  • Массой до 3,5 тонны.

При конструировании самодельного агрегата учитывается факт, что пик нагрузки на отдельно взятое колесо – 0,7 тонны. Исходя из этого, самоделка чаще рассчитывается на грузоподъемность до 750 кг.

• Дизайну:
  • Базовый прототип.

  • Прицеп из машины, задней или передней части.

Цели

Небольшая загородная дача — вероятно, самое распространенное хобби на постсоветском пространстве за последние полвека. Площадь городов растет с каждым годом, и участки закономерно отодвигаются от центра населенных пунктов. Расстояния порой измеряются десятками километров; самый комфортный способ преодолеть их — поездка на собственном автомобиле.

Вместе с тем превращать небольшой участок в место постоянного проживания готовы далеко не все дачники. Максимум, на что может решиться средняя городская семья — раз в неделю переночевать на своем участке. Строить ради этой ночевки капитальный дом — сомнительная затея; спать в автомобиле — уж очень неудобно…

Для дачников, располагающих базовыми навыками работы с электроинструментом, нередко выходом становятся самодельные прицепы-дачи.

Одну из таких конструкций нам предстоит изучить, познакомившись с применяемыми материалами и конструктивными решениями.

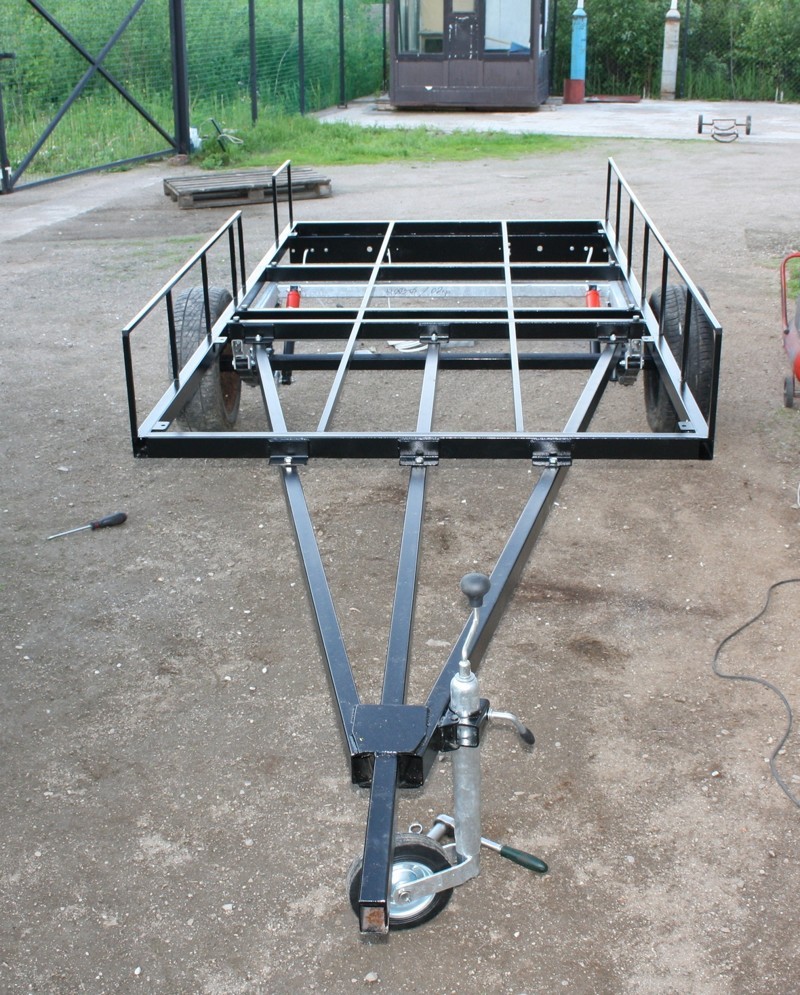

Сооружение прицепа

Когда все компоненты будут лежать у вас под рукой, можно начинать строить ваш первый прицеп. Первым делом изготавливается рама – основание прицепа, которая должна быть самым прочным изделием всей конструкции.

Можете попросить знакомого сварщика или специалистов, чтобы он сварил вам эту конструкцию, если вы не умеете сами. Внимательно проверяйте швы сварки, так как они должны быть прочными и не ломаться.

Следующим шагом необходимо приварить к раме ребра, которые должны находиться поперек прицепа. По краям устанавливаются кронштейны, которые будут удерживать амортизаторы.

Подготовьте два швеллера, которые будут являться соединительной частью, таким образом, чтобы он не получился слишком длинным, иначе вы можете потерять маневренность прицепа при движении.

Швеллер приваривается по дну рамы по всей его длине. Для увеличения надежности рекомендуется сварить его вместе с другими частями рамы треугольниками из металла.

Механизм сцепления лучше приобрести в магазине готовым – это упростит не только вашу работу, но и процесс регистрации прицепа. Осевая часть «ходовки» должны быть не ровно по середине рамы, а чуть смещена к концу прицепа.

Когда пошаговое изготовление частей прицепа будет готово, можно перейти к ходовой. Теперь устанавливается пассивная тормозная система, которая очень пригодится на спуске.

Следующим шагом оборудуются борта прицепа и его дно. Используйте надежные болты для крепления металлических листов. Дополните крепление уголками.

Задний борт необходимо оснастить катафотами, рамкой для номера и всеми необходимыми фонарями. На боковых бортах устанавливаются оранжевые катафоты, а спереди оранжевые и белые.

Используя данную инструкцию и советы можно обойтись без чертежей со схемами как сделать прицеп. Также для этого вовсе не обязательно обладать какими-то специальными навыками. Все, что для этого требуется – голова и руки, а также материалы с инструментами

Не стоит торопиться, а делать все важно аккуратно и просчитывая каждую деталь

Небольшой прицеп можно использовать, если ваши права категории «B», однако, если у вас нет категории «E», то вес вашего прицепа должен быть менее 750 кг. Не стоит грузить прицеп до отвала, даже до его максимальной грузоподъемности, так как конструкция может не выдержать при движении, и он просто сломается.

Если вы до сих пор задумываетесь над дизайном прицепа, то можете посмотреть фото прицепов, сделанных своими руками и выбрать что-то для себя.

Регистрация самодельного автоприцепа в ГИБДД

Последним этапом будет регистрация самодельной модели собственного производства. ГИБДД отправит владельца и прицепом на экспертизу

Важно, чтобы лаборатория была аккредитована. Надо сохранять чеки на использованные комплектующие, а главное – сертификат на шарнирное устройство, тот самый крепежный элемент

При таком обстоятельстве его лучше покупать. Из стандартных бумаг нужны: копия паспорта владельца и авто, фотографии прицепа для легковых автомобилей своими руками, заявление в ГИБДД о постановке тягово-сцепного устройства на учет, квитанцию о госпошлине. При наличии документов раньше надо было пройти технический осмотр, положительным решением которого признавалось соответствие прицепа нормам, после чего ставили на учет и выдавали номера. Более подробна данная процедура описана в данной статье.

Внедорожный прицеп

Постоянно проходят мероприятия и выставки для демонстрации автомобильной техники. Автомобилисты любят похвастаться легковым прицепом, созданным своими руками, который вписывается под стиль авто, хотя бы за счет цветовой гаммы. Сегодня выгодно делать прицеп самостоятельно. Индивидуальные решения пополняют коллекцию технических находок при конструировании прицепа. Надежность и безопасность остаётся неизменным правилом.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

Преимущества и недостатки

Тачка для мотоблока имеет свои положительные качества:

•  расширение потенциала мотоблока;
•  возможность установки стационарных перерабатывающих установок, опрыскивателей, распределителей удобрений;
•  возможность расположения самосвального приспособления, чтобы увеличить скорость разгрузки;
•  не надо тратить много денег на приобретение;
•  устройство делается под собственный мотоблок.

Мотокультиватор с прицепом обладает небольшими недостатками:

•  требуется время на изготовку;
•  для легких прицепов сложно сделать откидные боковые борта.

Такие недостатки компенсируются наличием значительных плюсов у этих приспособлений.

Прицепное к мотоблоку своими руками ценится у многих пользователей. Владельцы отмечают удобство при перевозке габаритного инструмента, мешков с мусором или удобрениями. Техника пользуется спросом у дачников, имеющих участки далеко от строительных магазинов. Видео прицепы для мотоблоков своими руками

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Это нужно знать

Во-первых, это упрощённый список требований ГОСТ 37.001.220-80, приведённый ниже:

1. Разрешённая масса прицепа до:
   • 1,8 т;
   • Не тяжелее массы буксира или его половины, когда ТСУ без тормозов;
2. Разрешённая длина не более:
   • 8 м;
   • Не длиннее авто в полтора раза;
3. Разрешённая ширина не более:
   • 230 см;
   • Не шире авто на 20 см с обеих сторон;
4. Разрешённая высота не более:
   • 3 м;
   • Не выше колеи колёс прицепа в 1,8 раза;
5. Центр тяжести с грузом не выше ширины колеи, умноженной на 0,725;
6. Дорожный просвет не меньше клиренса авто;
7. Самодельный прицеп для легкового автомобиля может быть только одноосным. (Спаренная ось – это также одноосная конструкция, хотя называется двухосной в среде автолюбителей). Расстояние между осями спаренной конструкции до 1 м;
8. Прицеп должен иметь нагрузку на каждую сторону не выше 0,55% собственного веса;
9. Нагрузка на сцепку 25-100 кгс.
10. Сцепное устройство должно быть оснащено:
    • Неразъёмной тросом, цепью на случай внезапного отсоединения ТСУ от авто при езде;
    • Самодельными противооткатами (башмаками);
    • Домкратной площадкой;
    • Съёмным рычажным тормозом;
    • Брызговиками, крыльями;
    • Вывеской для знака;
    • Стойкой опоры;
    • Запасным колесом аналогичным автомобилю;
    • Осветительными приборами, проводкой и вилкой.

Самостоятельная сборка

Что ж, если вы реально задумались над тем, как сделать из половины легковой машины функциональный и невероятно оригинальный прицеп, вам потребуется пройти несколько поэтапных процедур.

Суть сборки заключается в следующих моментах:

• подобрать подходящую машину;
• изготовить чертежи;
• собрать раму;
• сделать соединительный узел;
• изготовить соединительную муфту;
• установить ось;
• закрепить борта;
• выстелить днище;
• монтировать электрику;
• зарегистрировать ТС.

Начнем с того, что найти бу машину или битый автомобиль, подходящий по марке и модели, не сложно. Цвет всегда можно переделать, потому зацикливаться на поиске кузова цвет в цвет вашего авто не обязательно.

Далее предлагаю отдельно рассмотреть основные аспекты сборки.

Чертежи

Все начинается с чертежей. Мало просто отрезать половину машины и закрепить ее на ТСУ при помощи дышла.

Настоятельно советую сначала подготовить чертеж, в котором следует предусмотреть:

• часть кузова;
• крылья;
• колеса;
• дышло;
• сцепное устройство.

Если такой вариант вам не подходит из-за отсутствия должных навыков художника, можно поступить куда проще.

Имея в распоряжении ПК или ноутбук, выполняются следующие последовательные процедуры. Ничего сложного при наличии сноровки и знания некоторых программ.

Основные требования

Основными требованиями при регистрации будет являться соответствие самодельного транспортного устройства нормам безопасности. Все агрегаты должны пройти необходимую проверку, а сами узлы должны быть изготовлены из сертифицированных материалов.

Главные требования к безопасности при проведении экспертизы самодельного устройства можно разделить на три типа:

• Первый тип – это масса самодельного прицепа до 750 кг, здесь проверяется световая техника и маркировка.
• Второй тип – при полной массе самоделки до 3500 кг идет проверка тормозов.
• Третий тип – на самодельных ТС с полной массой свыше 3500 кг обязательная установка АBS.

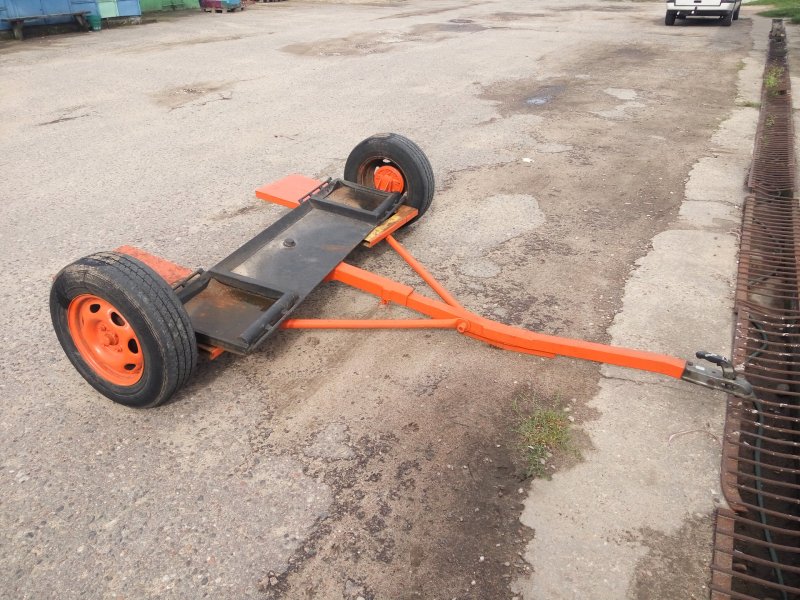

Изготовление подкатного прицепа своими руками

Изготовление любого технического устройства требует наличия этапа проектирования. Чтобы сделать прицеп-подкат своими руками, также потребуются чертежи. Даже если вы считаете себя грамотным специалистом, не следует полагать, что сможете справиться с работой на глаз. Малейшая ошибка может привести к тому, что прицеп нельзя будет эксплуатировать.

Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

• труба квадратного сечения;
• швеллер;
• тонкостенные стальные листы;
• более толстая листовая сталь для днища;
• пара колёс;
• детали ходовой в сборе;
• детали подвески;
• фаркоп;
• тормозная система;
• непромокаемая ткань;
• кронштейны и угловой крепёж;
• набор инструментов (шуруповёрт, болгарка, дрель);
• сварочный аппарат.

Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

• основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
• прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
• сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
• ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
• следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
• теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
• осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

Нужны ли документы на такое простое прицепное устройство? Согласно ПДД, да, поэтому регистрация прицепа потребуется, и это самая сложная часть работы. Проблемы могут возникнуть из-за п. 20 Правил (запрет буксировки на самодельном прицепе, не оборудованном тормозами), но здесь есть один нюанс: можно перевозить ТС, весящее вдвое меньше машины-буксира. При регистрации можно так и говорить: намерен использовать прицеп для буксировки малолитражки.

Изготовление многофункционального прицепа

Этап #1 – подготовка материалов для строительства

Планируя самостоятельно сделать прицеп, необходимо прежде всего разработать чертеж, в котором рассчитать размеры конструкции и представить ее будущий вид.

Продумывая габариты и грузоподъемность конструкции, следует рассчитывать, чтоб с помощью прицепа за одну ходку можно было перевезти в среднем 6-7 мешков овощей, общая масса которых составляет около 400-450 кг

Определившись с размерами прицепа, нужно просчитать необходимое количество метров металлопроката. Также надо просчитать количество швеллеров, которые будут выступать в роли рамы для сцепки. Уделив этому этапу достаточно внимания, можно не только сэкономить расходы, обезопасив себя от возможных затрат на приобретение лишних саморезов и уголков, но и увериться в правильности своих действий.

При изготовлении самодельного прицепа никак не обойтись без сварочного аппарата, поскольку на саморезах функциональная конструкция долго не продержится.

Для обустройства прочной рамы прицепа подойдут стальные уголки сечением 50х25 мм и 40х40 мм, а также обрезки труб прямоугольного и круглого сечения. На изготовление кузова прицепа потребуются доски толщиной 20 мм и брус размером в 50х50 мм для опорных балок.

Этап #2 – изготовление основных элементов

За основу при изготовлении можно взять готовую разработку конструктивной части.

Прицеп имеет повышенный запас прочности, что позволяет использовать его на сложных рельефных поверхностях

Конструкция имеет четыре основных узла: кузов, водило, рама и колеса. Все они соединены посредством сварки.

Для повышения прочности конструкции в области стыка дышла с корпусом поворотного узла предусмотрены четыре ребра жесткости

Кузов представляет деревянную конструкцию, собранную из 20 мм досок, углы которой оборудованы стальными уголками. Прикрепляется кузов к раме прицепа с помощью трех деревянных брусьев – опорных балок.

Рама прицепа изготавливается из набора стальных элементов: труб, уголков и прутка

Поскольку такой прицеп представляет собой одноосевую конструкцию, распределение нагрузки должно быть таким образом, чтоб центр тяжести был смещен в переднюю часть, не выходя за ось колес. Единственным недостатком такого кузова является то, что не предусмотрены откидные борта. При желании конструкцию можно немного усовершенствовать, обустроив откидные стенки. Также желательно сделать на кузове бортовые петли с лямками, которые будут необходимы для фиксирования груза в процессе перевозки.

Этап #3 – обустройство ходовой части

Ходовая часть конструкции является одной из ключевых при изготовлении самодельного прицепа для мотоблока.

Колеса и рессоры можно приобрести новые, но намного проще использовать отслужившие свой срок детали отечественного автомобиля, к примеру, с «Москвича» или «Жигулей»

В нашем случае на прицеп установлены колеса, которые были сняты с мотоколяски СЗД и использованы в сборе со ступицей. Для совпадения осевого стержня с диаметром подшипников ступицы необходимо заточить его концы.

При обустройстве колесной оси достаточно использовать стальной стержень диаметром в 30 мм. Длина стержня должна быть такой, чтоб в собранном виде конструкции колеса не выступали за ободы кузова. Стержень с помощью сварки прикрепляют через косынки и уголковые опоры к лонжеронам и корпусу продольного шарнира.

Чтобы соединить прицеп с мотоблоком нужно изготовить консоль. Она будет прикрепляться к кронштейну навесного оборудования, поэтому верхняя ее часть должна повторять обводы держака окучника. Нижняя часть консоли представляет собой ось, вокруг которой с помощью радиально-упорных подшипников в закрепленном положении свободно вращается поворотный узел водила.

Оригинальный вариант, предложенный автором, предусматривает шарнирное соединение водила с прицепом

Дышло вставляют в трубчатый корпус продольного шарнира и закрепляют при помощи упорного кольца. Такое конструктивное решение облегчает управление агрегатом на неровных поверхностях, поскольку колеса прицепа будут работать независимо от колес самого мотоблока.

Прицеп почти готов к эксплуатации. Остается только разместить впереди кузова сидение для водителя и прикрепить в специальной рамке на дышле водила подножку, на которую можно опираться в процессе езды.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.
