Стропильная система полувальмовой крыши: преимущества и недостатки

Содержание:

Устройство полувальмовой кровли
Ломаная вальмовая крыша
Разновидности полувальмовой четырехскатной крыши
- Голландская полувальмовая крыша
- Датская полувальмовая крыша
Расчет вальмовой крыши
- - Как рассчитать площадь вальмовой крыши?
Особенности конструкции
Выбор параметров полувальмовой крыши
Устройство полувальмовой крыши
Особенности
Возведение голландской крыши
Технология возведения полувальмовой крыши
- Формирование мансардной крыши
Возможные трудности
Четырехскатная система
- Преимущества и недостатки
Варианты исполнения
Разновидности полувальмовой четырехскатной крыши
- Голландская полувальмовая крыша
- Датская полувальмовая крыша

Устройство полувальмовой кровли

Полувальмовая крыша – сложная конструкция из множества элементов, соединив которые получается кровля с нужными практическими и эстетическими параметрами.

Она состоит из:

системы стропил;
мауэрлата;
утеплителя;
гидроизоляции;
кровельного материала.

Первые два являются несущей конструкцией, от показателей которой зависят прочностные характеристики кровли.

полуноги;
упоры;
ноги;
подкосы;
обрешеточный каркас;
коньковый брус;
ригели;
ендовы;
дополнительные элементы для укрепления.

Стропильная система требует четкого расчета специалистами. Сооружение возможно, если есть правильно составленный чертеж.

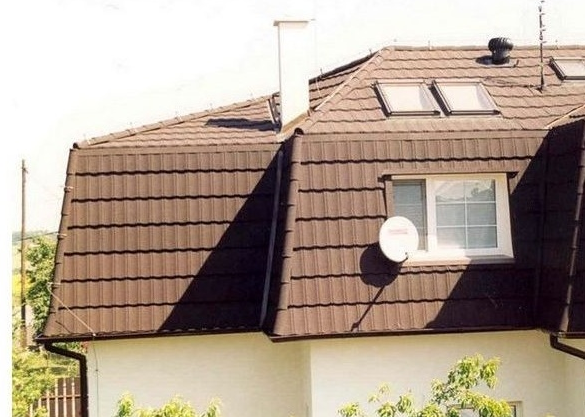

Ломаная вальмовая крыша

Стропильная система двухскатной крыши: 2 основных вида стропил

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Разновидности полувальмовой четырехскатной крыши

Стропильная система ломаной крыши: нюансы расчетов и проектирования + примеры строительства

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

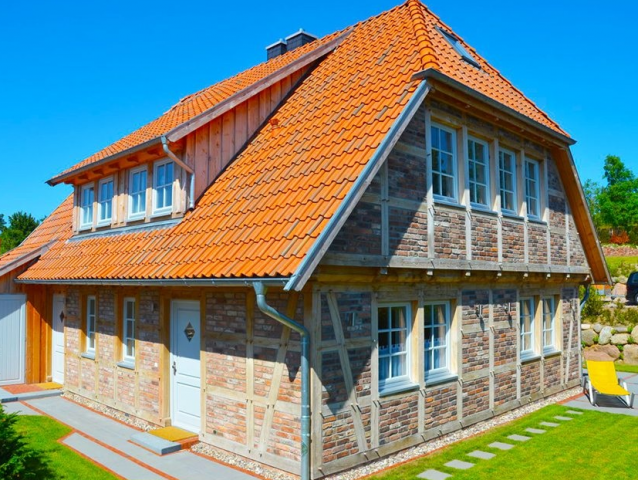

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70 о , нижние свесы и полувальмовые скаты располагались под наклоном всего в 20 о . В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Расчет вальмовой крыши

Сип панели: состав, преимущества и недостатки, монтаж

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия;
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
Пересечения скатов, они формируют ендовы, разжелобки.
Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше. Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два. Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
Длина и ширина пролетов.
Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
Длина ската. Ее вычисляем с помощью теоремы Пифагора. Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту. Площадь треугольника равна произведению его основания на высоту, деленному на два. Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
Диагональное, или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

промежуточный пролет под стропила, который устанавливают на стойки;
или сами стойки без прогона, которые монтируются под каждую стропилу;
шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Четырехскатная система

Решая, какую крышу выбрать, необходимо подробно рассмотреть четырехскатную конструкцию. Так, четырехскатная крыша состоит из двух скатов трапециевидной формы и двух треугольных скатов, называемых вальмами. В таких системах нет необходимости возводить фронтоны, если речь идет о вальмовой, а не полувальмовой конструкции, которая так же, как и шатровые крыши, относится к 4-х скатной разновидности.

Полувальмовая крыша имеет два трапециевидных ската, соединяющихся в коньке, и два укороченных треугольных ската. Они обычно в 2 или 3 раза короче своих трапециевидных собратьев. В этом случае под укороченными скатами необходимо делать фронтон в форме трапеции. В нем можно сделать полноценные окна для освещения подкрышного пространства.

Шатровая разновидность четырехскатной системы – это крыша с четырьмя треугольными скатами, сходящимися в одной точке. Этот вариант чаще используют в регионах с теплым и мягким климатом. Они более сложные в проектировании и монтаже, поэтому не так сильно распространены.

Преимущества и недостатки

К плюсам 4-х скатных крышных конструкций стоит отнести следующее:

Полувальмовая или вальмовая крыша позволяет обустроить более функциональное, просторное и лучше освещенное мансардное помещение.
Такие постройки более привлекательные и оригинальные. Подобрав подходяще кровельное покрытие и приукрасив крышу за счет слуховых и мансардных окон, можно получить достаточно красивое и неповторимое сооружение.
Конструкции крыш с четырьмя скатами самые надежные и прочные.
Вальмовая крыша намного лучше противостоит ветровым нагрузкам и давлению снега, чем все другие крышные конструкции.
На чердаке или в мансарде можно поддерживать комфортную температуру за счет равномерного подогрева со всех четырех сторон. Также там будет хорошо удерживаться тепло.

Среди минусов можно назвать такое:

Для возведения такой крыши нужны сложные расчеты и некоторые навыки, поэтому вам придется обращаться к квалифицированным специалистам.
За счет большой площади скатов вес всей конструкции повышается, а это требует обустройства прочных несущих стен и надежного фундамента.
Если такую кровлю сооружать в регионах с холодным климатом, то она нуждается в основательном утеплении, что существенно повышает итоговую стоимость.
Мансарда под четырехскатной крышей обойдется дороже из-за необходимости возводить стенки по периметру подкрышного пространства, основательно утеплять конструкцию, а также устанавливать много мансардных окон, ведь фронтонных проемов не будет.

Варианты исполнения

Конструктивно полувальмовая крыша разделяется на двухскатную и четырехскатную.

Двухскатная крыша имеет по торцам свесы небольшого размера.

Именно благодаря этим свесам крыша способна выдержать сильные потоки ветра, и качественно защитить от осадков фронтоны дома.

У полувальмовой крыши такого типа много преимуществ. Такая крыша позволяет получить на чердаке довольно большое пространство.

И конструктивно ее можно сделать какой угодно в зависимости от климата и вида кровельного материала.

Если в местности, где строится дом, зимы суровые и с большим количеством снега, то скаты крыши будут крутыми, а свесы – небольшими.

Если же климат более мягкий, и снега выпадет немного, то свесы делают побольше, а скаты более пологими.

Полувальмовая четырехскатная крыша является мансардной конструкцией с изломанным скатом.

Такую крышу устраивают, когда площадь помещения невозможно вписать в треугольную форму.

Под крышей в итоге остается очень много пространства, которое можно использовать, как хозяину здания будет угодно.

Хоть в роли жилой комнаты, хоть в роли чердака для хлама.

Разновидности полувальмовой четырехскатной крыши

Голландская полувальмовая крыша

Датская полувальмовая крыша

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше. Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам
