Подсветка на кухне под шкафами: нюансы выбора и пошаговая инструкция

Схема подключения

Кроме светильника и датчика в комплект входит еще и небольшой блок питания, через который собственно, и запускается освещение. Его необходимо запрятать за стеной гарнитура или разместить в соседнем шкафчике.

Подключить его можно от той же розетки, что и посудомоечная
машинка или духовка.

При этом датчик хоть и называется бесконтактным, но провода от него все-таки отходят. Они идут в комплекте длиной почти 2 метра.

Хватит дотянуться под мойкой до самого дальнего закутка.

Закрепляете провода на боковой стенке шкафчика и
подсоединяете к блочку через специальный разъем.

От самого блока подключаете светильник. Для этого воспользуйтесь гибким проводом ШВВП 2*0,75 или ПВС 2*0,75мм2.

Вся схема подключения будет выглядеть следующим образом.

Особенности

Подсветка под навесные шкафы является важным звеном кухонного освещения и позволяет произвести зонирование кухни. С помощью света можно не только со вкусом оформить кухонное пространство, но и сделать рабочее место максимально удобным и функциональным. Смонтировать освещение можно с использованием различных видов ламп, однако, самыми востребованными на сегодняшний день являются светодиоды.

Светодиод представляет собой полупроводник, излучающий свет при прохождении сквозь него электричества. Диодные модели выпускаются в широком цветовом диапазоне, отлично подсвечивают небольшие пространства и потребляют минимальное количество электроэнергии.

В большинстве случаев в качестве светодиодного источника освещения используют светодиодную ленту. Её помещают под нижним ярусом деревянных кухонных шкафов либо внутрь стеклянных моделей. Нижнее расположение светодиодов придаёт мебели парящий вид и визуально облегчает громоздкие кухонные гарнитуры.

Кроме того, разнообразие расцветок современных светодиодных элементов позволяет подобрать освещение в зависимости от его функционального предназначения. Так, если пространство под шкафами подсвечивается исключительно в декоративных целях, то отличным решением станет цветная светодиодная лента. Если же подсвечиваться будет только рабочая зона, то лучше остановить свой выбор на белом свете. Он не искажает оттенок продуктов и отлично освещает разделочный стол.

Где расположить подсветку

Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.

Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.

Где должна и может располагаться подсветка для кухни?

Рабочая зона — подсветка под шкафы.

Уровень освещения в рабочей зоне должен быть самым высоким

Вытяжка над плитой имеет встроенную подсветку.

Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные

Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:

Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.

Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур

Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше

Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.

Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне

Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.

Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента

Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.

По контуру полупрозрачной столешницы установлена светодиодная лента

Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться

Подсветка барной стойки, если таковая имеется.

Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз

Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.

Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением

Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.

КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ

Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:

Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.

Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей

Накладные светильники точечного типа.

Светодиодная подсветка рабочей зоны, выполненная из угловых светильников

В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.

Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом

Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.

Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации

Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.

Выбор по яркости и цвету весьма разнообразен

Необходимые материалы и монтаж светильников

Перед тем, как сделать подсветку на кухне под шкафчиками необходимо подготовить такие материалы и инструмент:

• провод диаметром 0,7 мм²;
• диммер;
• канифоль и припой;
• светодиодная лента;
• скотч;
• ножницы;
• паяльник;
• уголок из поливинилхлорида или алюминия;
• электродрель;
• отвертка-индикатор;
• саморезы.

Установка осветительных приборов на стенки мебели производится в следующей последовательности:

1. Высверлить на стенке мебели небольшое отверстие, провести туда кабель. Отрезать кусок светодиодной ленты необходимой длины. Зачистить силиконовое покрытие на краю примерно на 1,5 сантиметра.
2. Припаять к контактам проводники кабеля, изолировать место соединения.
3. Удалить защитную пленку на ленте и прижать ее к поверхности мебели. При отсутствии клейкого слоя на изделии для фиксации используется двусторонний скотч.
4. Закрепить блок питания, проверить проводку тестером на возможное замыкание контактов. Если всё нормально, подключить прибор к электросети.

Не используйте на кухне дешевые светодиодные ленты — такие изделия не смогут прослужить долго

Особое внимание уделите изоляции проводников. Высокая влажность в кухонном помещении может привести к короткому замыканию и поломке светильника

Для подключения кабеля воспользуйтесь специальными обозначениями на ленте. Для качественного закрепления проводников потребуется паяльник. При его отсутствии можно воспользоваться коннекторами, но подобный способ фиксации не слишком надежен.

Организация освещения кухонного фартука

При организации подсветки кухонного пространства очень важно продумать комфортное освещение рабочей зоны или кухонного фартука. К рабочей зоне относят: разделочные столы, плиту, мойку

Данная область кухни для личного комфорта и удобства должна быть равномерно и хорошо освещена. При этом световой поток не должен быть чрезмерно ярким, чтобы процесс готовки был максимально приятным и комфортным. Для освещения кухонного фартука отдавайте предпочтение мягкому освещению.

Если на кухне предусмотрено исключительно основное освещение, нет дополнительных осветительных приборов, встроенных точечных светильников, то в процессе приготовления пищи рабочая область может быть плохо освещена. Поэтому на кухне при помощи светодиодной ленты можно удачно подчеркнуть отдельные интерьерные элементы и дополнительно осветить важные рабочие области.

Для обеспечения равномерного освещения подсветку рабочей зоны обустраивают под навесными кухонными шкафами. Системы также можно разместить между кухонными шкафчиками, полками

Важно правильно рассчитать мощность и количество светодиодных модулей

Как вариант, можно организовать автоматическое включение освещения при открывании дверей элементов мебельного гарнитура. В этом случае свет будет включаться при открытии дверок, а при закрытии — автоматически выключаться, что экономично в плане расхода электрической энергии.

Светодиодные системы также подходят для освещения зоны приема пищи, обеденного стола, барной стойки. В этом случае установить лед-ленты стоит по периметру стеновой поверхности, в нишах, снизу навесных полок.

В качестве дополнительной подсветки также можно использовать светодиодные светильники. Современный рынок в большом ассортименте предлагает большой выбор светодиодных ламп, которые можно устанавливать в точечные, настенные, потолочные светильники.

Светодиодные лампы выпускаются различной мощности, поэтому всегда можно подобрать оптимальный вариант для организации светодизайна, гармоничного интерьера на кухне.

Особенно эффектно при оформлении кухни, столовой смотрятся точечные светодиодные светильники, установленные под потолочной конструкцией. Точечные светильники имеют доступную стоимость, высокие качественные параметры и могут быть выполнены в любом дизайне.

Выбор подходящей светодиодной ленты

Watch this video on YouTube

классификацией

По крепежу светодиодные ленты разделяются на:

• накладные линейные – могут быть скреплены из нескольких модулей в один длинный, увеличив зону освещения, устанавливаются поверх выбранного места;
• накладные точечные – имеют классическую круглую форму, освещают узкую зону, могут быть установлены по несколько штук;
• врезные – бывают также линейными и точечными, врезаются внутрь места крепления, чаще всего применяются внутри шкафчиков;
• ленты без корпуса – очень дешевый вариант, лента может иметь любую длину, при желании ее можно просто обрезать, она тонкая и устанавливается накладным образом.

Показатели мощности определяют яркость свечения. Они зависят от количества кристаллов (от 1 до 4) и от плотности светодиодов. Последняя может равняться 30, 60, 120 или 240 шт./м. Освещение при этом значительно различается.

Тип свечения бывает монохромным и цветным. От этого показателя зависит, будет у ленты только один цветовой оттенок или множество. Размеры подбираются индивидуально с учетом габаритов зоны, которую хочется осветить. Накладные линейные светильники можно соединять между собой, удлиняя их. Размер диодов варьируется от 0,8 до 5 мм в диаметре.

Важно учитывать степень влагозащиты ленты. Особенно это касается случаев, когда планируется ее установка над фартуком или вдоль стены за нижними тумбами кухонного гарнитура

Доступны три варианта:

• IP20 (плохо выдерживает повышенную влажность, не подходит для использования на кухне);
• IP65 (обладает средним уровнем защищенности, подходит для кухни, не портится от попадания капель воды);
• IP68 (усиленная влагозащита позволяет использовать светильник при высокой влажности, включая бассейны).

Кнопка включения может быть стандартной механической. Для включения света на нее нужно нажать или переключить в нужное положение. Выпускаются модели и с сенсорным управлением. У них установлены специальные элементы, к которым нужно лишь слегка прикоснуться, чтобы зона осветилась.

Реже встречается система с инфракрасным управлением, реагирующая на взмахи руками. Возможно включение с помощью диммера, который регулирует световой поток. Он бывает механический и сенсорный. Иногда встречается и отдельный блок управления с подробной настройкой цветов.

Существует два наиболее популярных решения для освещения кухни:

• SMD лента с 3-кристальными диодами 50×50 мм, она хорошо освещает рабочую или обеденную зону, обеспечивая поступление равномерного яркого света;
• SMD лента с 1-кристальными диодами 35×28 мм не излучает излишне яркого света, поэтому идеальна подчеркивания элементов декора.

Этапы монтажа светодиодной ленты своими руками

Простота монтажа позволяет желающим приобрести это электротехническое устройство и, не вызывая мастера по работе с электроприборами, самостоятельно выполнить необходимые действия по установке.

Выбираем, рассчитываем, покупаем

Выбор модели по мощности зависит от того, какую функцию она будет нести после установки. Если это дополнительное освещение пространства, то выбираем светодиодную ленту малой или средней мощности с количеством ламп 30 или 60 шт. на 1 м. Если рулонные светодиоды будут главным источником освещения, то подойдут модели, в которых 120 или 240 ламп. Светодиодный аппарат со 120 лампами на 1 м могут совмещать качества декоративного и основного освещения.

При выборе по яркости и цвету необходимо уметь понимать информацию из маркировки изделия. Все светодиодные рулонные устройства маркируются буквами LED. Обозначение SMD указывает, что светодиодный элемент смонтирован на поверхность ленты. Рядом с этой аббревиатурой расположена цифра, обозначающая размеры светового элемента. Например, SMD 5050 означает размер элемента 5×5 мм, SMD 3528 – 3,5×2,8 мм. Цифра 30, 60, 120 или 240 указывает на количество светодиодов на 1 м, т.е. плотность их расположения. Модель, на которой указана цифра 240, имеет 2 ряда световых элементов.

Информацию о цвете светового потока раскроет маркировка RGB, где R означает красный цвет, G – зеленый, B – синийт. Буквы CW означают, что цвет светового потока белый, а символика RGB показывает, что цвет светового потока меняется при самостоятельной настройке.

Недавно стали выпускать светодиоды, способные изменять цвет на любом участке ленты. Эти изделия маркируются WS 2812, но из-за их высокой стоимости они не популярны у широкого потребителя. При выборе цвета диодов для установки в рабочую зону кухни нужно помнить, что их свет способен изменять цвет продуктов, находящихся в рабочей зоне. Нейтральный цвет позволит продуктам иметь привычный вид.

Белый цвет светового потока бывает разным, поэтому важно выбрать правильное освещение. Чтобы подсветить столешницу, обеденную зону или часть кухонного фартука, лучше использовать нейтральный или холодный свет, т.к

он помогает концентрировать внимание в отличие от теплого, который расслабляет и успокаивает

По степени защищенности осветительного прибора от влаги существуют 3 вида рулонных электроприборов.

1. Интерьерная лента с маркировкой IP 33 не предусматривает защиту от воздействия влаги, поэтому на кухне под шкафами ее монтируют только в специальный короб.
2. Влагозащищенная лента с меткой IP 65 лучше других подходит для установки на кухне, чтобы подсветить рабочую зону, т.к. поверхность со светодиодами защищена пленкой из силикона.
3. Герметичная лента, маркируемая IP67 и IP 68, имеет силиконовый слой со всех сторон. Она подходит даже для бассейнов.

Выбираем блок питания и систему управления

Для адаптации напряжения рулонного светового прибора, которое составляет 12 или 24 В, к напряжению сети 220 В, приобретают понижающий трансформатор (блок питания). Блоки питания производят разной мощности. Прежде чем приобретать его, рассчитывают мощность, которая понадобится для подсветки рабочей зоны на кухне, следуя алгоритму.

• Из инструкции к светодиодному устройству нужно узнать ее потребляемую мощность на 1 м погонный и умножить этот показатель на количество метров.
• Добавить запас, равный 20-30% полученного значения.
• Выбрать трансформатор, мощность которого близка к этому значению.

Если необходимо подключить изделие длиннее этого параметра, то приобретают 2 ленты. Их подключение выполняют не последовательно, а параллельно, чтобы свет был равномерным, мощности блока питания было достаточно, и вся конструкция прослужила долго.

Монтируем ленту под шкафы своими руками

Инструкция по установке светодиодной ленты состоит из следующих пунктов.

1. Отмерить ленту необходимой длины и отрезать ее.
2. Освободить края изделия от защитного силиконового слоя.
3. К оголенным контактам припаять кабели.
4. Заизолировать место спайки при помощи изолирующей ленты или трубки.
5. Подготовить место крепления светодиодной ленты (короб или нижняя поверхность кухонных шкафов).
6. Установить трансформатор. Со стороны выхода низкого напряжения припаять провода светодиодной ленты, а с другой – электрокабель с вилкой.
7. Провода закрыть пластиковым коробом.
8. Подключить систему управления (диммер).

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

• IР33 — открытый тип токопровода, для кухонь не рекомендуется;
• IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
• IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

• SMD-3528 — диоды размером 3,5х2,8 мм;
• SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

• красный;
• оранжевый;
• жёлтый;
• зелёный;
• синий;
• фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Производители и цены

к самым популярным производителям светодиодных светильников на российском рынке относятся:

• ЭРА – известный отечественный изготовитель осветительных приборов для дома и иных помещений. Номенклатура ассортимента компании огромна и включает в себя широкий перечень видов различных осветительных приборов, в том числе и светодиодов. Светильники от данного производителя отличаются высокой надежностью и относительной дешевизной своей продукции по сравнению с импортными аналогами. Производитель также предоставляет гарантию на работу своей продукции в течение 3-5 лет в зависимости от модели. В ассортименте представлены светильники различных технологий исполнения и видов;

  Один из недорогих вариантов светильников с простым креплением

• Toron – турецкий производитель осветительной техники в бюджетном сегменте. Изготовитель славится неплохим качеством, разнообразием моделей и ассортимента светодиодов, а также дает неплохую гарантию на свои изделия, которая составляет 3 года. Продукция компании широко известна на отечественном рынке благодаря видам светильников, большинство из которых представлен либо новыми сенсорными, либо классическими приборами на батарейках;

  светодиодные светильники для кухни Toron

• Oiko – китайский изготовитель осветительных приборов. Компания развилась с полукустарного производства до изготовления светодиодов в промышленном объеме приемлемого качества. Популярностью данная продукция пользуется благодаря невысокой стоимости и относительному качеству. Большинство изделий переживает срок работы в один год.

Светильники, основанные на освещении с помощью светодиодов не так давно вошли в массовый обиход, однако получили широкое распространение среди населения. Благодаря наличию несомненных плюсов все большее количество потребителей уходит от обычных лам накаливания в сторону светодиодного освещения. Также рекомендуем ознакомиться с подъемным механизмом для кухонных фасадов в этом материале.

Монтаж и подключение светодиодных светильников к электросети: нюансы работ

Монтаж электропроводки и подключение осветительных приборов к электросети – дело очень ответственное, требующее предельной аккуратности и внимательности. У каждого из видов светодиодных приборов есть свои нюансы, которые следует учитывать при монтаже и подключении. Попробуем с ними разобраться.

Монтаж и подключение к электросети – дело ответственное, требующее крайней аккуратности

Монтаж LED-панелей: особенности и трудности, с которыми можно столкнуться

Сам по себе монтаж LED-панелей несложен, однако здесь присутствуют некоторые нюансы

Приобретая такую панель, обратите внимание на комплектацию. Она может быт двух вариантов – с отдельным драйвером и без такового

Для кухни лучше выбрать второй вариант – отсутствие отдельного драйвера говорит о том, что он уже встроен в корпус. В этом случае все, что требуется – это подвести к панели 2 провода: «фазу» и «ноль». Если же драйвер отдельный, то подключение производится следующим образом: сам драйвер подключается к сети (те же 2 провода), а светильник коммутируется с драйвером через специальный коннектор, который уже есть на обоих устройствах.

ВАЖНО! (нажмите, чтобы узнать)

ВАЖНО!

Перед тем, как подключать питающий провод к электросети, необходимо обесточить линию. Сделать это можно с распределительного щита, отключив вводной автомат или пакетный выключатель. При включенном автомате работать категорически запрещено! Помните, что поражение электрическим током опасно для жизни и здоровья.

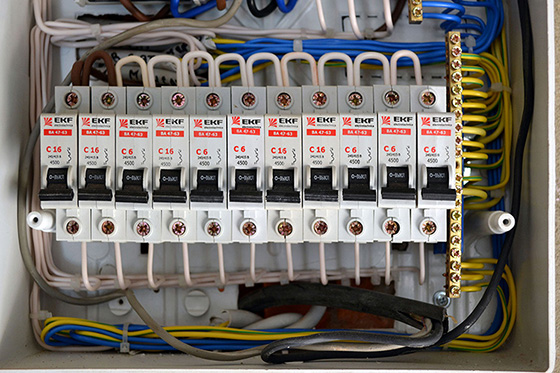

Перед началом электромонтажных работ напряжение нужно обязательно снять

Светодиодная лента: правила монтажа и подключения

LED-лента довольно проста в монтаже. Все, что требуется – выбрать место, где она будет находиться, отклеить защитную пленку с задней части, после чего прижать ленту к нужной поверхности.

Подключение производится через специальный блок питания, без которого работа LED-ленты невозможна. Основная задача здесь – не перепутать «+» и «-» выхода с блока питания и «+» и «-» LED-ленты. Еще один важный нюанс – длина каждой из полос не должна превышать 5 м. В противном случае светодиоды начнут гаснуть. Это происходит из-за того, что дорожки, соединяющие световые диоды, не выдерживают нагрузки. Если расстояние больше, лучше пустить вторую ленту длиной 5 метров, подключив ее параллельно (последовательное подключение не допускается).

Схема правильного подключения светодиодной ленты к блоку питания

Накладные и встраиваемые световые приборы: наиболее простой вариант

Такие осветительные приборы не требуют дополнительного оборудования при подключении – подключаются они непосредственно к электросети. Здесь можно напомнить лишь про внимательность, аккуратность и крайнюю осмотрительность и соблюдение правил электробезопасности.
