Подключение теплого пола к терморегулятору: особенности выполнения монтажных работ

Аналоги

Самым популярным аналогом обогревателей от «ТеплЭко» являются устройства от фирмы Nikaten

Важное отличие подобных агрегатов – наличие в базовом комплекте терморегулятора. Кроме этого, важно отметить, что эти устройства работают по принципу тепловой инерции

Еще одна фирма-аналог – «Теплодар». Кварцевые обогреватели от данной торговой марки изготовлены из искусственного камня, а внутри корпуса находится набор обогревательных элементов. Срок службы устройств составляет около 20 лет.

«Теплея» – это фирма, занимающаяся разработкой кварцево-оливиновых обогревателей, которые характеризуются повышенным уровнем безопасности.

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Самодельный регулятор температуры

Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.

Простейшая схема

Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.

Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.

Прибор для помещения

Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.

Терморегулятор для инкубатора

На микросхеме LM 311

Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок

Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами

Схема для подключения мощной нагрузки

Подключение терморегулятора

Такие устройства используют для регулировки температуры не только электрических теплых полов, а также для водяных полов. Встречаются несколько видов термостатов, от механических до электронных без программирования и с программным обеспечением.

Установку температуры выставляют поворотным регулятором или сенсорным управлением. Терморегуляторы для пола с программируемым управлением более сложные и дороже. Но возможностей для регулировки комфортной температуры у этих терморегуляторов больше.

Запрограммировать включение теплых полов можно в разное время суток, недели, месяца и на разную продолжительность работы. Такие программируемые устройства помогают хорошо экономить электроэнергию. Терморегуляторы для теплого пола предназначены для любых электрических теплых полов, это,

— резистивный кабель, который имеет большое сопротивление. Нагревается резистивный кабель, при протекании через него тока,

— пленочный теплый пол имеет вид тонкой пленки с наклеенными полосами карбонового полупроводника,

— тепловой рулонный мат. Это теплоизолирующая пленка с закрепленным на ней нагревающим кабелем.

Как подключить теплый пол к терморегулятору

Термостаты могут иметь разные типы установки — это накладные и встраиваемые. Функционал у них одинаковый, только вид установки разный. Датчики температуры теплого пола выпускаются выносными и встроенными. Все они представляют собой термопару. Выносные датчики теплого пола бывают воздушными и для контроля температуры пола.

Воздушный датчик встроен в терморегулятор. Такой термостат устанавливается на высоте полутора метров от пола. Более навороченные терморегуляторы идут с двумя типами датчиков. Устанавливают терморегулятор теплого пола от 30 см от пола и выше. Установку датчика теплого пола делают на расстоянии 0,5 метра от стены, на которой закреплен термостат и располагают его между нагревательным кабелем.

Виды терморегуляторов для электрического пола

Для пленочных инфракрасных полов датчик кладут под пленку. Термодатчики должны быть заключены в металлическую гофру заглушенной на конце, чтобы бетон не попал внутрь гофры. Регулятор температуры устанавливают в подготовленное место. По штробе в стене, к регулятору подводят кабель от сети 220 В, холодный конец нагревательного кабеля и концы проводов датчика.

Все подходящие к регулятору электрического теплого пола кабели подводят в гофрированной трубе. На корпусе устройства указана схема подключения теплого пола к терморегулятору.

Схема подключения терморегулятора теплого пола

Может быть, когда мощность контактов в регуляторе меньше, чем нагревательного кабеля, тогда нагревательный кабель подключают к контактам с одной стороны магнитного пускателя, а его катушку подключают к контактам термостата.

Схема подключения теплого пола к терморегулятору через магнитный пускатель (контактор)

Напряжение питания 220 В заводят на клеммы L и N терморегулятора. На клемму L нужно подключить фазовый провод, который находят указателем напряжения. Когда все подключено, проверяют работу всей системы теплого пола.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Как подключить теплый пол к терморегулятору?

Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.

Процесс монтажа состоит из нескольких этапов:

Подготовка к работе

Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции

Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке. Для выполнения работы приготовьте следующие приспособления:

Для выполнения работы приготовьте следующие приспособления:

• индикационную отвертку;
• тестер;
• винты для крепления;
• уровень.

Подключение проводов

Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.

С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.

Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.

Установка лицевой панели терморегулятора

Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.

Проверка корректности работы

После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.

Замечания

Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола

Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.

Схема подключения терморегулятора к теплом полу

Электронные приборы

Такое оборудование работает на основе электронных схем. В конструкции тоже имеется температурный датчик, реле. Также здесь есть сенсорный экран и кнопки для программирования и управления термостатом.

Иногда, как и в механическом варианте, для управления может быть сделано колесико. Система работает от напряжения 220-240 В. Существует программируемый терморегулятор для инфракрасного обогревателя. Отзывы отмечают, что такие модели позволяют настраивать работу в разных режимах (на день, ночь, выходные и рабочие дни и так далее). Модели с возможностью программирования могут получать данные от одного или нескольких датчиков. Последние бывают выносного и встроенного типа.

Настройка

Нужно отметить, что указанный в нашей статье вариант терморегулятора, созданного из датчика LM335, нет необходимости настраивать.

Достаточно лишь знать точное напряжение, которое будет подаваться на «плюс» компаратора. Узнать его можно с помощью вольтметра.

Нужные в конкретных случаях значения можно высчитать используя для этого формулу, такую как: V = (273 + T) x 0.01. В этом случае Т будет обозначать нужную температуру, указываемую в Цельсии. Поэтому для температуры в 20 градусов, значение будет равняться 2,93 В.

Во всех остальных случаях напряжение будет необходимо проверять уже непосредственно опытным путем. Чтобы это сделать, используется цифровой термометр такой, как ТМ-902С. Чтобы обеспечить максимальную точность настройки, датчики обоих устройств (имеется ввиду термометра и терморегулятора) желательно закрепить друг к другу, после чего можно проводить замеры.

Смотрите видео, в котором популярно разъясняется, как сделать терморегулятор своими руками:

Подключение инфракрасного обогревателя поэтапно

Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:

• Стене.
• Полу.
• Потолке.

Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву

Как подключить инфракрасный обогреватель

1. Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
2. Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
3. Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
4. Устанавливаем обогреватель на свое законное место.

Вот и первый этап остался позади, теперь переходим к более сложному.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

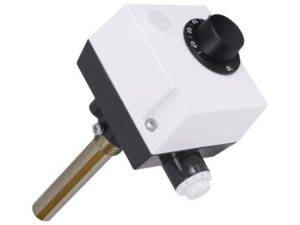

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

• если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
• лучше располагать регулятор от пола на высоте в 150 сантиметров;
• монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
• если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
• подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

• когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
• когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Использование термостатов в радиаторном отоплении

Все термостаты, призванные автоматически поддерживать заданную температуру воздушной среды в помещениях, подразделяются на 2 группы:

• с механическим приводом;
• электронные.

Основой конструкции обоих видов приборов является термочувствительный элемент, что при достижении выставленного значения температуры воздействует на клапан механически либо подает электрический сигнал на исполнительное устройство (сервопривод, реле, контактор и так далее). Если вести речь о простейших энергонезависимых терморегуляторах, то их яркий пример – клапаны с термоголовками, устанавливаемые на радиаторы отопления. Появились на рынке и более «продвинутые» термоголовки с электронным управлением и питанием от батарейки.

Правильно подключить через терморегулятор батарею водяного отопления не составит большоого труда, особенно если он монтируется одновременно с радиатором. Если же нет, следует опорожнить данную ветвь системы, предварительно отключив котел либо перекрыв соответствующую арматуру. Потом разобрать подающую подводку к батарее и установить термостатический клапан в соответствии с инструкцией.

Для подключения терморегулятора с дополнительным выносным датчиком температуры и капиллярной трубкой к предыдущей процедуре добавится крепление этого датчика на стену. Его цель – измерение параметров среды в отдалении от нагревателей, поэтому регистратор лучше поместить на высоте около 1.5 м от пола.

Как подключить терморегулятор к инфракрасному обогревателю

Какой бы из приведенных выше вариантов вы ни выбрали, для его точной и корректной работы требуется правильная установка. В первую очередь это связано с выбором подходящего места, делая который вы должны учитывать следующие факторы:

прибору может навредить высокая влажность;

Процесс монтажа терморегулятора своими руками

поблизости не должны находиться источники тепла или солнечного света.

Если не учитывать эти факторы, замеры температуры будут производиться неточно, что приведет к некорректной работе отопительного прибора и его неспособности поддерживать в доме необходимую температуру.

Отдельный вопрос – подключение самого прибора к сети и инфракрасному обогревателю. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Именно оно будет служить источником питания для обогревателя. Рассмотрим несколько самых распространенных вариантов подключения.

Схемы подключения инфракрасного обогревателя через терморегулятор

Самая быстрая и понятная схема подключения терморегулятора к инфракрасному обогревателю – это использовать 1 термостат на 1 обогреватель. В этом случае схема соединения максимально проста: автомат имеет 2 пары проводов, одна из которых уходит к терморегулятору. Один провод – это ноль, другой – фаза. И подсоединять их нужно соответственно. При помощи второй пары проводов производится соединение с самим отопительным прибором.

Варианты подключения инфракрасных обогревателей через термостат

Второй, немного более сложный, способ подключения инфракрасного обогревателя через терморегулятор подразумевает использование параллельного подключения. Таким образом к одному терморегулятору можно подключить сразу два отопительных прибора. Одна пара проводов от автомата подсоединяется к термостату, от которого, в свою очередь, делается разводка на два разных обогревателя.

Самый сложный, но в то же время и наиболее практичный вариант – это использование одного терморегулятора на несколько бытовых обогревателей. Для этой цели необходимо использовать магнитный пускатель, а схему подключения разрабатывать индивидуально. Конечно, можно попробовать подыскать готовую, но такой способ не сможет совершенно точно гарантировать бесперебойную работу системы.

Чтобы подключить несколько обогревателей, необходимо использовать магнитный пускатель

Существуют даже производители, которые выпускают к своим приборам оригинальные магнитные пускатели, а также комплекты проводов, необходимые для их подключения. Благодаря этому производить подключение намного проще, да и качество таких товаров считается выше. Но в любом случае, если ранее вы не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

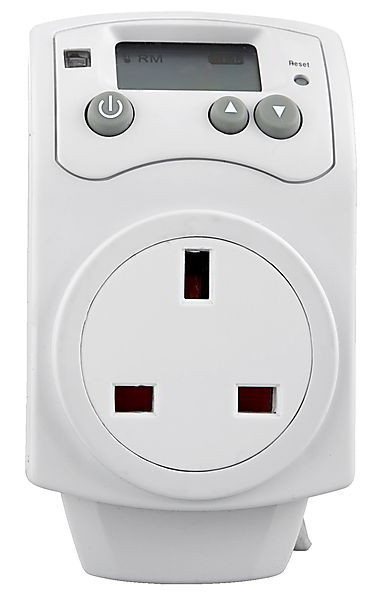

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.
