Подключение rgb ленты и варианты её использования

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Что такое RGB светодиодная лента

RGB светодиодная LED лента представляет собой длинную и гибкую печатную плату, на которой размещаются токовые дорожки с трехцветными светодиодами и резисторами для ограничения протекающего тока. Эти светодиодные ленты называются RBG, потому что в них используются светодиоды трех цветов – красные, синие и зеленые (red, green, blue). На них может быть включен любой из цветов по отдельности, а также любой оттенок цвета за счет регулировки яркости каждого канала цвета по отдельности, что дает возможность получить даже белый свет.

Ленте требуется стабилизированный источник питания, причем подключается она не напрямую, а через специальный контроллер, который управляет каждым цветом лампы.

Пошаговая инструкция по монтажу

Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.

Последовательность действий:

• проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
• приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
• выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
• нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
• удаление с клеевого слоя защиты, наклеивание отрезков на основание;

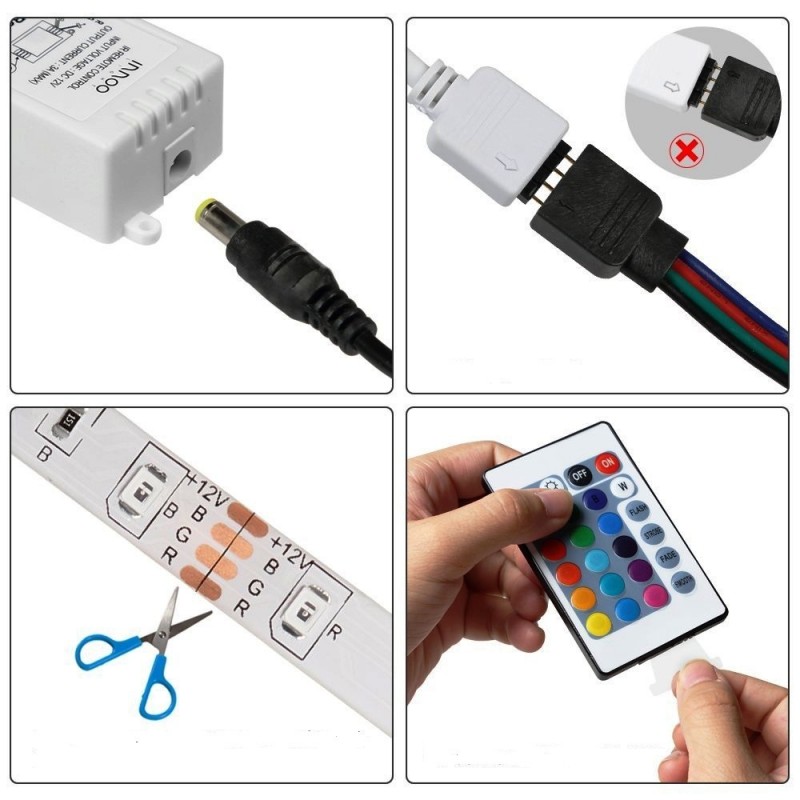

• подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
• подача напряжения.

Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.

К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже. Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

• форме;
• цвету;
• фактуре поверхности.

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование

Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов

При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.

Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Основные характеристики ленты RGB

Интегральные светодиодные полосы низкого напряжения рассчитаны на постоянные 12 В. Они поставляются в барабанах 5 метров. Полоса может быть разрезана несколькими вариантами, но только в специальных местах разреза. Подключается она с помощью соответствующего драйвера, общая мощность должна быть ниже 90 % от его номинальной мощности.

Led могут быть затемнены с помощью соответствующего драйвера и совместимого диммерного переключателя. Светодиодные полосы устанавливаются на чистой и сухой поверхности. Поток освещенности регулируется путем изменения размера, количества и цвета Led на ленте. Использование встроенных полос внутри или снаружи, в сухих или влажных помещениях определяется по номеру IP полосы, например, стандартное (IP33) или силиконовое покрытие (IP67).

IP-рейтинг определяет водонепроницаемость и пылезащиту объекта. Интегральные рекламные полосы, рассчитанные на IP33 и IP67:

• IP33 — не водонепроницаемая. Используется для сухих и пылезащитных областей, таких как витрины, спальни и гостиные.
• IP67 – водонепроницаемая. Эта лента защищена силиконовым гелем от временного погружения в воду между 0,15 и 1 м. Идеально подходит для внутреннего и наружного применения. Типичный интерьер в ванной или кухне, под шкафами, рядом с душами, раковинами или другими зонами временного всплеска воды. Типичное наружное употребление на дорожках или стенах для декоративных целей.

В дополнение к самоклеящейся ленте светодиодные панели IP67 поставляются с крепежными зажимами. IP67 не должны быть постоянно погруженными в воде. Они имеют диапазон рабочих температур от -25 до + 60 градусов Цельсия.

Ленты доступны в трех вариантах:

• 30 светодиодов/м — кухонные столы, мебель.
• 60 светодиодов/м — освещение лестницы, входные двери.
• 120 светодиодов/м — высокие потолки, внешнее освещение, вывески.

Размер Led влияет на мощность светового потока и узор. Интегральные светодиодные полосы доступны с двумя размерами:

• 35:28 — 3.5 mm X 2.8 mm LED. Тонкий луч идеально подходит для дома или окружающего освещения на малом расстоянии к наблюдателям.
• 50:50 — 5.0 mm X 5.0 mm LED — яркий свет на 40 % больше, чем 35:28.

Светильники с более высокой светоотдачей подходят для коммерческого или домашнего использования на больших расстояниях, например, потолки и наружное освещение для площадей.

RGB-лента цвета полосы может иметь следующие:

1. Теплый белый — это традиционный желтый свет, идеально подходит для жилых комнат, спален и коридоров.
2. Холодный белый — сочетание с синим, идеально подходит для кухонь и ванных комнат.
3. Красный, зеленый или синий — потрясающие смелые краски, чтобы добавить больше эффекта в пространство и сделать игровые комнаты, клубы, бары и рестораны более захватывающими.
4. RGB и RGBW — красный, зеленый и синий светодиоды, которые смешиваются с помощью дистанционного пульта для получения широкого спектра цветов.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

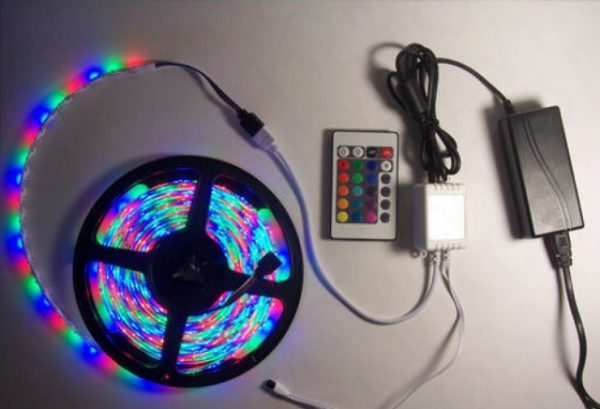

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Схема подключения RGB ленты

Многоцветные ленты невозможно подключить без управляющего устройства — контроллера. Он обеспечивает подачу питания к разным цветам и организует переходы из одного оттенка в другой. Подключать многоцветную подсветку напрямую бессмысленно, так как возможности ленты не будут использованы в должной степени. Контроллер получает питание 12 В на входе, а на выходе раздает требуемые номиналы по трем линиям — красной, зеленой и синей. Поэтому на вход надо подключить желтый и черный провод от разъема molex (два крайних, внимательно следим за полярностью), а выход подключаем к соответствующим контактам подсветки. Сам контроллер обычно прикручивают в свободный лоток для установки жесткого диска.

Помимо этого, есть возможность подключить ленту непосредственно к материнской плате. Обычно используются специальные виды, снабженные штекерами для подключения в соответствующее гнездо материнки. Некоторые производители, такие как GIGABYTE и прочие, выпускают специальное ПО для управления многоцветными лентами. Разработана технология RGB Fusion, позволяющая получить массу эффектов и режимов работы светодиодов. Подобные устройства и программы активно используют любители моддинга, украшающие системные блоки. Для украшения внешних предметов эти светильники не используются, что несколько ограничивает распространение методики.

Что такое контроллер светодиодной ленты?

Контроллер — это своего рода регулирующий блок, с помощью которого можно влиять на работу разноцветной ленты.

Функции, выполняемые контроллером:

• Изменение оттенков путем смешивания стандартных цветов: красного, зеленого и синего;
• Увеличение или уменьшение яркости;
• Установка определенной программы динамики светодиодов: чередование цветов, скорость мигания, плавность переливания;
• Базовое включение и выключение прибора.

Нужно учесть, что для разноцветной ленты необходимо приобрести именно RGB-контроллер, так как обычный диммер не сможет обеспечить полноценное управление устройством: он не имеет возможности смешивать разные цвета и получать различные оттенки.

Питание светодиодов от блока питания компьютера

Данный способ наиболее прост и надежен. Подключение светодиодной ленты к блоку питания компьютера можно выполнить без нарушения гарантии на БП (т.е. без вскрытия корпуса). Блоки питания современных компьютеров имеют несколько резервных разъемов. Открыв боковую крышку системного блока, можно увидеть жгут проводов, отходящих от блока питания. Разъемы выглядят следующим образом:

Выводы блока питания ПК

Наибольший интерес представляют разъемы под номерами 1 и 2. Первый служит для подключения дисковода, который давно уже не используется, а второй для подключения CD и жестких дисков.

В обоих случаях используются провода черного и желтого цвета. Черный – это минусовой вывод, а желтый включен в цепь формирования 12В.

Проще всего бокорезами отрезать необходимые провода от разъемов и подпаять к ним провода к светодиодной ленте, соблюдая полярность. Но так делайте только если уверены, что к данным разъемам не будете ничего подключать.

Чтобы не нарушать гарантии и обойтись минимальным вмешательством, можно приобрести переходник для подключения питания устройств SATA и обрезать провода уже на нем.

Мощные блоки питания современных стационарных компьютеров допускают нагрузку в цепи 12В до десятка и более ампер. Таким образом, длина ленты может быть значительной.

Следует учесть токи, которые потребляют системные устройства ПК – материнская плата, видеокарта, жесткий диск и CD-rom. Мощность блока питания и токи, которые могут потребляться в цепях питания, указаны на боковой стенке БП на его бирке. Но практически всегда в цепи питания соблюдается значительный запас по мощности.

Продаваемые светодиодные ленты, по большей части, не имеют данных о потребляемом токе. Примерно его можно определить, зная тип светодиодов и их количество на 1м ленты.

В маркировке светодиодов цифры обозначают их размеры:

• SMD3528 – 3.5х2.8 мм;
• SMD5050 – 5х5 мм.

Таким образом, если запас по току в цепи 12В составляет 4 ампера и более, то без особых последствий можно подключить 4м светодиодной ленты SMD3528 с плотностью 120 светодиодов на метр или 3м SMD5050 с плотностью 60 светодиодов.

Последний совет! Перед тем, как подключить светодиодную ленту к компьютеру, внимательно проверьте полярность подключения, отсутствие замыканий в соединительных проводах. Не страшно, если перегорит лента или ее отдельный участок из-за неправильного подключения. Хуже, когда неисправность возникнет на стороне ПК.

Разновидности и характеристики RGB лент

В нынешнее время светодиодными лентами оснащаются все больше и больше настольных ПК. Эти устройства славятся практичностью, ассортиментом и функциональностью. Питание производится от 12В и 24В источников. Возможно подключение не напрямую к сети, а к самому компьютеру, что значительно облегчает процесс установки. Разновидности лент различают по количеству цветов или светодиодов, типу диодов, напряжению и назначению. Какие характеристики нужно учитывать при выборе электрические устройства?

• Число цветовых оттенков;
• Длина ленты для освещения персонального компьютера или рабочего стола;
• Светодиодная плотность;
• Наличие защиты от влаги и других внешних воздействий.

Выбор модели для монтажа

Испытывают светодиодную ленту путем временной установки, включают ее для просмотра светового потока, рисунка и угла, прежде чем окончательно зафиксировать. Интегральные полосы изготовлены таким образом, чтобы согласовать качественный цвет и рисунок. Led должны устанавливаться квалифицированным электриком.

RGB-лента характеристики имеет следующие:

1. Освещенность. Для местного освещения будет достаточно мягкого свечения цвета, для освещения большого проекта нужна лента с максимальной светоотдачей.
2. Гибкая или жесткая конструкция. Для любого закругленного слоя потребуется гибкая лента, тогда как жесткая будет полезна для прямых поверхностей.
3. Цвет, который выделяют некоторые ленты, отличается от истинного белого светодиода. Если нужно использовать ее для массового освещения, рекомендуется применить модель с истинными белыми возможностями.
4. Окончательный эффект освещения RGB-ленты, подключение будут зависеть от ряда факторов: размер лед, количество единиц на метр, угол и положение ленты, цветная текстура, отражательная способность поверхностей и расстояние от наблюдателя.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Типичные ошибки при подключении

Мы собрали ТОП-ошибок при сборке RGB светодиодной ленты:

1. Выбор слабого блока питания, с мощностью «впритык». Дело в том, что потребляемая светодиодами мощность колеблется при работе, то в плюс, то в минус. Запас БП рекомендуем 30% или больше.
2. Монтаж без теплоотвода. При мощности более 25 ватт/метр светодиоды сильно греются, потому для них нужен теплоотводящий материал. Подойдет в таком случае алюминиевый профиль. Иначе диоды постепенно потеряют мощность, а потом и выйдут из строя.
3. Неверная последовательность подключения. Напоминаем: блок питания – контроллер – лента – усилитель – лента. Все остальные схемы (без контроллера и/или усилителя) смотрите выше.

Интересное видео по теме:

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

• через сеть Wi-Fi при помощи планшета или смартфона;
• пультом ДУ с инфракрасными диодами;
• без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.
