Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;

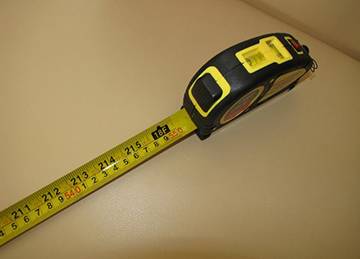

• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Схема монтажа

Нагреватель можно установить в любом помещении, защищенном от падения температуры ниже 0° C, таким образом, чтобы в будущем было возможно проведение работ по техническому обслуживанию. Место сборки должно быть выбрано рационально, чтобы монтажу не мешали бытовые приборы, трубы для горячей воды и электрические провода.

При выборе места установки нужно учитывать пространство, необходимое для работы и замены защитного магниевого анода, а также вес заполненного нагревателя. Из-за значительного веса устройства, заполненного водой, его подвеска возможна только на несущих стенах с достаточной грузоподъемностью. Нагреватель можно устанавливать в вертикальном (рекомендуется) или горизонтальном положении. Комплектующие нагревателя:

• труба для горячей воды;
• магниевый анод;
• нагревательный элемент;
• теплоизоляция (пенополиуретан);
• эмалированный резервуар;
• панель управления;
• соединение для отбора горячей воды;
• разъем для подключения холодной воды;
• нижняя крышка корпуса.

Инструкция по шагам

Итак, разобрав этапы детально, еще раз уточним, как подключить накопительный водонагреватель:

1. бойлер необходимо распаковать, убедиться в отсутствии внешних повреждений (вмятины, явное отсутствие плотности соединений, недорезанная резьба, другие дефекты). Недорезанную резьбу можно исправить самостоятельно, другие дефекты могут свидетельствовать о неработоспособности устройства;
2. закрепить бак на стене с помощью монтажной планки на двух болтах/крюках. Лучше заменить крепежные изделия, входящие в комплект поставки, более надежными и качественными. Это касается также предохранительного клапана;

3. выполнить подключение труб/шлангов к входному и выходному патрубкам нагревательного бака согласно схеме. Не забывайте об уплотнительных материалах! Дополнительно можно выполнить теплоизоляцию труб/шлангов, это уменьшить потери тепла и позволит снизить расходы на электроэнергию;

4. подключить водонагреватель к электричеству, как предложено в схеме производителя или согласно любой из представленных выше схем.

Дополнительно рекомендуем посмотреть это видео – здесь показаны интересные нюансы крепления бойлера на стену и присоединения к патрубкам устройства фитингов.

После этого остается один, но очень важный этап монтажа – проверка.

Необходимо:

• перекрыть подачу горячей воды (централизованной) во внутридомовую (внутриквартирную) систему;
• открыть вентиль (шаровой кран) для подачи холодной воды в бак;
• открыть на ближайшем смесителе (смесителях) полный напор ГОРЯЧЕЙ воды;
• дождаться, пока из крана пойдет вода сплошным потоком. В первые минут возможно чередование воды и воздуха из труб;
• подключить устройство к электросети и выждать положенное для первого нагрева время (согласно рекомендациям производителя);
• проверить температуру выдаваемой баком воды и, при необходимости, настроить регулятор нагрева (если эта функция предусмотрена в модели).

Обычно рядом с регулятором нагрева расположена сигнальная лампа – она сообщает о возможных неполадках в системе

Для большего удобства ряд производителей располагает регулятор на передней панели водонагревателя

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Можно ли подключить бойлер самостоятельно?

Подключение газового оборудования должно проводится сертифицированными специалистами. Это более опасный и трудоёмкий процесс. Более того, для его установки требуется специальное разрешение. Поэтому, если вы отдали свой выбор в пользу этого устройства, вам необходима консультация газоснабжающих служб.

Подключение электрического бойлера можно произвести самостоятельно, следуя необходимым инструкциям и советам. Поэтому это не должно вызвать серьёзных проблем у хорошего хозяина.

Подключение бойлера косвенного нагрева также не должно стать проблемой для человека, имеющего элементарное понятие об устройстве сантехники.

Выбор места и прикрепление бойлера на стену

Процесс начинается с поиска подходящего места для его размещения.

Крепление бойлера

В момент подбора требуемой площадки для размещения техники, следует учитывать несколько особенных моментов:

Размещать установку нужно таким образом, чтобы она находилась недалеко от точек подачи электроэнергии и воды. Это обосновывается тем, что по разводке, вода будет поступать сразу в бак и греться там. Если есть необходимость установить бойлер на стене, нужно заблаговременно позаботиться об размещении электрического обеспечения в проекте.
Устанавливая бойлер, лучше использовать сантехнический бокс. Он позволит скрыть агрегат и сэкономить свободное пространство.
Если установка будет проводиться на кухне, то нужно рассчитать объем свободного пространства

Обратите внимание, что для кухонь выпускаются отдельные водонагревательные приборы, которые отличаются своей компактностью.
Не рекомендуется устанавливать прибор в ванной комнате непосредственно над емкостью. Это не только приведет к дискомфорту в использовании, но и при нахождении в постоянной сырости – техника быстро выйдет из строя.
Прежде чем будет проведено размещение бойлера, нужно проверить насколько прочная стена. Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

От правильного выбора стены будет зависеть полноценность эксплуатации техники

Обратите внимание что бойлер весит очень много, а при наполнении его жидкостью, вес увеличится в несколько раз, и все это должна выдержать стена. Крепить бойлер на стену из дерева нельзя, конечно, если на ней не установлена надежная изоляция от нагрева

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

• измерительными приборами в виде линейки или строительной рулетки;
• труборезом ручного или электрического типа;
• паяльником;
• ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
• крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
• монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
• тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
• запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
• материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
• гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Установка предохранительного клапана

Если все делать правильно, то на отводе бойлера под ХВС следует арматуру устанавливать по следующей схеме (сверху от нагревателя вниз):

1. Тройник с краном для слива при аварии воды из котла.
2. Предохранительный клапан (от давления пара).
3. Обратный клапан (от вытекания воды обратно в трубопровод).
4. Запорный вентиль (для отсечки нагревателя от водопровода).

Предохранительный клапан обычно идет вместе с водоподогревателем и нужен для предотвращения разрыва котла из-за переизбытка пара. А обратный позволяет избежать слива воды обратно в водопровод, когда он оказывается по той или иной причине пуст. Это гарантирует сохранность электрического нагревательного элемента.

Схема подключения бойлера через предохранительный клапан

На отводе под ГВС достаточно будет запорного вентиля. Но можно дополнительно поставить и сливной кран. Хотя особого смысла это не имеет. Внутри бойлера конец патрубка для забора горячей воды всегда находится выше того, что предназначен для холодной. Поэтому с ввода ХВС в любом случае стечет больше жидкости, чем с вывода ГВС.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

• соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
• подключите выходной патрубок к крану подачи горячей воды ;
• подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
• при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
• чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

• устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
• сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
• зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
• после установки бойлера на стену, подключите его к водопроводу;
• подведите трубы через клапан к соответствующим входам и выходам на корпусе;
• сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
• также при закрытом клапане установите трубы и на горячую воду;
• подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору

Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Удачные примеры и варианты

Устанавливать водонагреватель можно где угодно, там, где он действительно необходим — и в квартире в многоэтажном доме, и в частном доме, и на даче. Для любого помещения можно подобрать самый подходящий вариант. Можно подобрать габаритные накопительные бойлеры либо компактные проточные. Выбор водонагревателей очень велик. Поэтому точно определить, какая фирма лучше, не представляется возможным. Каждый производитель по-своему хорош, а выбирать подходящий вариант нужно из личных предпочтений и индивидуальных особенностей монтажа и использования.

Среди накопительных водонагревателей особо выделяют следующие:

• Thermex – самый доступный водонагреватель, имеющий бак из нержавеющей стали;
• Real – бойлеры хорошего качества, единственный минус — сложно найти расходные материалы;
• OSO – очень качественные агрегаты, но отличаются высокой стоимостью;
• Electrolux (AEG) – популярная фирма, хорошее качество.

Конечно же, для современного покупателя наравне с качеством товара важна и его стоимость.

Если говорить о недорогих, но качественных моделях, подходящих для разных вариантов размещения, можно выделить следующие:

• для дачи – Timberk WHEL-3 OSC электрический проточный вариант, имеет излив и душевую лейку, стоимость его до 3 тыс. рублей;
• для квартиры – Bosch 13-2G проточный газовый водонагреватель стоимость до 16 500 рублей; Gorenje GBFU 100 E B6 накопительный электрический бойлер, имеет два ТЭНа, стоит до 15 300 рублей;
• для частного дома – Electrolux NPX 8 Flow Active проточный электрический водонагреватель, имеет электронное управление, стоит до 14 700 рублей; Baxi Premier plus 200 косвенный водонагреватель, имеет возможность установки ТЭНа, стоит до 52 200 рублей.

Удачным примером экономичного использования бойлеров является утепление его бака. Для этого можно использовать пенопропилен или изолон. Утеплитель можно закрепить на клей либо привязать к баку. Он помогает воде остывать медленнее, таким образом, экономя электроэнергию. Но также возможен другой способ утепления — внутрь большего бака установить бак меньшего размера. Что касается установки водонагревателей, то выбор варианта зависит в первую очередь от факторов безопасности.

Настенный вариант монтажа является самым распространенным. А также он является не слишком безопасным в случае, если санузел и ванная комната совмещены. Его лучше не вешать там, где он будет мешать, так как можно удариться.Если в помещении имеется ниша или углубление в стене, то водонагреватель можно установить туда. Но такой монтаж будет более проблематичным, затратным и долговременным.

Есть возможность монтировать водонагреватель под ванну, но только в том случае, если там сухо и вода туда не попадает. И также там должно быть достаточно места, чтобы была вентиляция. Существует вариант установить бойлер в коридоре, кладовой или на кухне, если позволяет планировка. Таким образом, в наши дни решение проблемы наличия горячей воды в квартире или доме является доступным. Водонагреватель любого вида является оптимальным вариантом для пользования горячей водой в любое время года.

Современные изготовители предлагают покупателям обширную линейку продуктов на любой вкус, а также есть возможность подобрать аппарат в комфортной ценовой категории. Установку электрического водонагревателя можно выполнить самостоятельно в домашних условиях. Необходимо тщательно изучить инструкцию к прибору, подготовить все инструменты и место для монтажа

Особое внимание стоит уделить электропроводке, так как именно она представляет самую большую опасность

С газовым оборудованием ситуация обстоит сложнее. Для установки газовой колонки лучше обратиться к специалистам, к тому же на ее установку необходимо получить разрешение. Выбор модели и варианта водонагревателя зависит только от особенностей жилья и личных предпочтений. Установив водонагреватель, можно забыть о проблемах в периоды отключения горячей воды. А также можно приобрести специальные модели, которые возможно монтировать на даче, даже если там отсутствует централизованная подача воды.

О том, как выбрать и установить водонагреватель своими руками, смотрите в следующем видео.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством

Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.
