Как провести расчет различных параметров труб: базовые формулы и примеры вычислений

Двухтрубный контур

Оборудования для конструирования разводки двухтрубного вида отопления нужно больше. Дополнительно требуется больше финансовых средств и монтажных работ.

В подобной схеме горячая вода распределяется равномерно и заодно в ней можно легко регулировать и настраивать функционирование системы.

Нагревается теплоноситель посредством двухконтурного котла за счет энергии газа.

При монтаже двухтрубной разводки необходимо установить на верхних позициях специальные автостравливающие клапаны. В одноэтажном доме подобные элементы устанавливаются на самой последней батарее.

Посредством терморегуляторов регулируется температура.

Большие помещения лучше оборудовать двухтрубным типом разводки и циркуляционным насосом. При площади меньше 100 кв. м однотрубный тип с естественным движением жидкости в системе сможет в полной мере обеспечить обогрев помещения.

Для исключения ошибок рекомендуется доверять создание проекта и монтаж системы отопления профессиональным сантехникам.

По какой формуле проводится расчет объема трубы

Чтобы получить точные данные, необходимо приготовить:

• Калькулятор;
• Штангенциркуль;
• Линейку.

Сначала измеряется радиус, обозначенный буквой R. Он может быть:

• Внутренним;
• Наружным.

Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.

Внешний радиус необходим для определения размера места, которое она займет.

Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.

Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.

Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:

• S = R x Пи.
• Искомая площадь — S;
• Радиус трубы – R;
• Число Пи — 3,14159265.

Полученное значение нужно перемножить на длину трубопровода.

Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:

• V = S x L
• Объем трубы – V;
• Площадь сечения – S;
• Длина – L

К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;

S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.

Итоговая формула расчета, примет следующий вид:

V = HS = 2 х 0,0625=0,125 куб. метра.

По этой формуле рассчитывается объём совершенно любой трубы

Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка. При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения

Проще всего проводить расчет, если все значения перевести в квадратные сантиметры

При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры. Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры

Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения

Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.

С этим читают

Формулы вычислений

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

S=π×R 2 , где

π – постоянное число, равное 3,14;

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Как произвести расчет?

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

Sн= π•Rн^2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где ? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн ?-S?вн.

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=?•(?D_н/2?^2- ??/2?^2 ).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14•(?1/2?^2- ?0,01/2?^2 )=0,75 м^2.

Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Рассчитать длину окружности можно по следующей формуле:

L=?•D_н.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=?•D_н•L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13•1•10000=31416 м^2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=?•?(D?_н+?2•??_(в))•L_тр,

где ?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Необходимо помнить ряд следующих нюансов:

• При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
• Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
• Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

Итак, для того чтобы рассчитать площадь поверхности внутренней стенки трубопровода следует воспользоваться следующей формулой:

S=?•?(D?_н-2•?)•L_тр.

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

S=3,14•(1-2•0,01)•10000=30788 м^2.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Статья по теме: Дизайн узкой детской комнаты

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Поперечное сечение трубы и ее внутренний объем: методы расчета

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото – водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Вычисляем площадь сечения

Очевидно, формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Какие варианты возможны?

Круглая

Площадь круга имеет вид S = Pi R2, где:

• S – искомое значение;
• Pi – число “пи”, которое обычно округляют до 3,14;
• R – радиус круга (применительно к трубе – половина ее внутреннего диаметра).

В качестве примера давайте выполним расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, равным 100 миллиметрам.

1. Радиус, очевидно, будет равным 50 мм, или 0,05 метра.
2. Площадь будет равна 3,14 х 0,052 = 0,00785 м2.

Обратите внимание: при расчете проходимости самотечных трубопроводов (например, бытовой канализации) актуально не полное, а так называемое живое сечение потока, ограниченное средним уровнем воды. А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке

А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке.

Где взять данные о внутреннем диаметре ВГП труб, использующихся при монтаже внутренних коммуникаций зданий? Продавцами обычно указывается лишь ДУ (условный проход) и тип – легкая, обыкновенная или усиленная.

Вся нужная информация найдется в ГОСТ 3262-75, по которому эти изделия производятся.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Как на основе этой таблицы своими руками вычислить фактический внутренний диаметр?

Инструкция проста и, в общем-то, очевидна.

1. Выбираем соответствующие интересующей вас продукции ДУ и тип.
2. Вычитаем из наружного диаметра удвоенную толщину стенок.

Подсказка: онлайн-калькулятор площади поперечного сечения трубы любого типа зачастую можно найти на сайте производителя или дилеров.

Квадратная

Профильные трубы сравнительно редко используются для транспортировки жидкостей: это области приоритетного применения трубопроводов круглого сечения.

Почему?

• Круг обладает минимальной длиной стенок при максимальной площади из всех геометрических фигур. Отсюда – практическое следствие: при постоянной толщине стенок именно круглая труба будет обладать максимальной пропускной способностью. Или, иначе говоря, при фиксированной пропускной способности цена погонного метра круглой трубы будет минимальной.
• В силу этой же особенности круглая труба имеет максимальную прочность на разрыв. Давление недаром измеряется в килограммах на квадратный сантиметр: чем больше площадь стенок трубы – тем большее усилие воздействует на них при фиксированном давлении внутри трубопровода.

Тем не менее, в ряде случаев приходится рассчитывать и внутреннее сечение профтруб. В случае квадратной трубы оно равно квадрату разности наружного размера трубы и удвоенной толщины ее стенок. Так, для изделия размером 100х100 мм со стенками толщиной 4 мм расчет приобретет вид (100 – (4 х 2)) 2 = 8464 мм2.

Приведенная схема расчета будет иметь небольшую погрешность за счет скругления углов.

Важно!В большинстве формул используется площадь, выраженная в квадратных метрах. Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2

Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2.

Прямоугольная

Схема расчетов практически идентична описанной для квадратных профтруб. Разница лишь в том, что стенки неодинаковы; соответственно, мы перемножаем их размеры за вычетом… да-да, опять-таки удвоенной толщины стенок.

Так, для прямоугольной профтрубы размером 150х180 мм при толщине стенки 6 мм искомое значение будет равным (150 – (6 х 2)) х (180 – (6 х 2)) = 23184 мм2, или 0,023184 м2.

Для расчета нужны три параметра: оба размера и толщина стенки.

Объем

Здесь все совсем просто. Объем трубы любого типа равен произведению ее длины (погонажа) на площадь сечения. В последнем примере внутренний объем 25-метрового трубопровода будет равным 0,023184 х 25 = 0,5796 м2.

Как произвести расчет?

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

Sн= π Rн^2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн?-S?вн.

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=? (?D_н/2?^2- ??/2?^2).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14 (?1/2?^2- ?0,01/2?^2)=0,75 м^2.

Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=? D_н L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13 1 10000=31416 м^2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=? ?(D?_н+?2 ??_(в)) L_тр,

где?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Необходимо помнить ряд следующих нюансов:

• При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
• Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
• Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

S=? ?(D?_н-2 ?) L_тр.

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

S=3,14 (1-2 0,01) 10000=30788 м^2.

Заключение

Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото — водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

• Алюминиевый радиатор;
• Чугунная батарея;
• Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления

.таблица и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды

Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Расширительный бак в системе отопления и принцип его работы Электрические конвекторы для отопления частного дома Давление в расширительном бачке отопления закрытого типа Как выбрать котлы на пеллетах для отопления частного дома

Светодиодные энергосберегающие светильники нашли широкое применение в ЖКХ. Они отличаются от старых …Подробнее »

Интерьер в стиле прованс требует того, чтобы вся обстановка соответствовала его канонам. …Подробнее »

Гидроизол ХПП является изоляционным материалом, которые сделан на основе стекловолоконного холста. Данный …Подробнее »

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

Источники

• https://zen.yandex.ru/media/eurosantehnik/kak-podobrat-diametr-trub-dlia-otopleniia-doma-5ad33cf2a936f4899b1a4970
• https://poweredhouse.ru/raschet-trub-otopleniya/
• https://samstroy.com/%D1%80%D0%B0%D1%81%D1%87%D0%B5%D1%82%D0%B0-%D0%B4%D0%B8%D0%B0%D0%BC%D0%B5%D1%82%D1%80%D0%B0-%D1%82%D1%80%D1%83%D0%B1-%D0%B4%D0%BB%D1%8F-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC-%D1%82%D0%B5%D0%BF%D0%BB/
• https://teplospec.com/montazh-remont/kak-sdelat-raschet-diametra-truby-dlya-otopleniya-primery-dlya-raznykh-sistem.html
• https://vseotrube.ru/otoplenie/podbor-diametra
• http://teplosten24.ru/raschet-diametra-trub-dlya-otopleniya-chastnogo-doma.html
• https://trubyda.ru/dlya-otopleniya/kakoj-diametr-luchshe
• https://truby-moskva.ru/diametr-trub-iz-polipropilena-dlya-otopleniya.html

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Статья по теме: Бассейн из подручных материалов своими руками — покрышки, ванны, бетонного кольца

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное – это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы). В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе

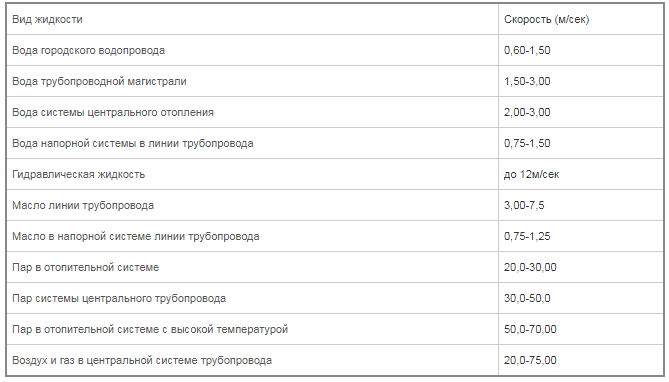

Следовательно, выбирать мы можем только из двух вариантов:

• купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
• либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны;
при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще;
чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно;
при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы.

Да и работать с тонкой трубой намного легче и проще, чем с толстой.

Нюансы определения диаметра металлических труб

При проектировании больших систем теплоснабжения, для создания которых задействуют металлические трубы, следует учитывать теплопотери, происходящие через стенки. Размер потерь небольшой, но при условии значительной протяженности контура они приводят к тому, что температура теплоносителя на последних в ряду радиаторах станет низкой, если диаметр выбран неправильно.

Для примера приведен расчет для 40-миллиметровой стальной трубы, имеющей толщину стенки, равную 1,4 миллиметра– для этого пользуются формулой:

q = kх3,14х (tв – tп), где:

q – теплопотери на одном метре трубы;

k – линейный коэффициент передачи тепла, в данном расчете он равен 0,272 Втхм/с);

tв – температура рабочей среды в трубе – 80 градусов;

tп – температура воздуха в комнате – 22 градуса.

Подставив значения в формулу, получим:

q = 0,272х3,15х(80-22)= 49 Вт/с

Результат расчета говорит о том, что на каждом метре трубопровода теплопотери составляют около 50 Вт тепла. Когда длина отопительного контура большая, такая величина может стать критической. Следует помнить, что, чем большим будет сечение, тем значительнее получатся потери.

Если имеется необходимость их учесть, тогда при вычислении теплопотерь нужно к снижению тепловой нагрузки на отопительном приборе приплюсовать потери на трубопроводе и согласно полученной сумме определить искомый диаметр.

Обычно для систем автономного теплоснабжения данные значения не являются критичными. Кстати, при расчете потерь тепла и производительности отопительного оборудования, полученные цифры округляют в большую сторону.

Благодаря этому создается определенный запас, что позволяет не задумываться над тем, как рассчитать диаметр труб отопления частного дома и выполнять сложные расчеты, а воспользоваться уже имеющимися таблицами.

А как следует поступить, если таблицы, которые нужны, не удалось найти? Можно использовать нижеописанный метод подбора диаметра или действовать иначе. Известно, что при маркировке трубной продукции производители указывают различные внутренние или наружные размеры, а их с некоторой долей погрешности допустимо приравнивать.

Существует таблица, согласно которой можно отыскать тип и маркировку, когда известен внутренний диаметр. В ней также имеется информация относительно соответствующего размера изделия из других материалов.

Например, требуется рассчитать диаметр МП труб. Таблицу для металлопластиковой трубной продукции не удалось отыскать, но имеется для полипропилена. Поступают так: подбирают размеры для изделий из ППР и в таблице ищут аналоги для МП. Безусловно, погрешность будет, но для конструкций обогрева с принудительной циркуляцией это допускается.

Табличный вариант расчёта

Имеются табличные значения, которые были созданы для того, чтобы облегчить выявление ПС трубопровода внутриквартирной разводки. Зачастую при монтаже внутриквартирной разводки не требуются показатели высокой точности. Это значение используется, чтобы избежать сложных математических вычислений. Однако немаловажен такой фактор, как осадочные наросты, формирующиеся внутри труб с течением времени. Эти негативные последствия способствуют снижению диаметра трубы, что отражается на показателях ПС.

Была разработана специальная таблица ПС водопроводных труб, которая впоследствии получила название своего создателя Шевелева

Особенность этой таблицы в том, что в ней принимается во внимание материал трубы, и прочие дополнительные критерии. Эти данные являются очень полезными тогда, когда проводится водопроводная система частного дома с применением нестандартных видов стояков

Однотрубная система

Подобная схема магистрали монтируется из последовательно соединенных отопительных приборов. Прохождение жидкости происходит через каждый элемент системы поочередно, по чуть-чуть производя их обогрев, из-за этого до крайней секции она доходит с температурой несколько заниженной. Если в последнем радиаторе в схеме будет больше секций, на температуру внутри помещения это не окажет отрицательного влияния.

Сейчас имеются такие технологии, которые способствуют улучшению функционирования однотрубной отопительной схемы, это наличие:

• на батареях специальных регуляторов;
• вентилей для балансировки поступающей жидкости;
• клапанов термостатических либо шаровых.

Подобное оборудование применяется для поддержки необходимого температурного режима в помещении.

Часто делают установку отдельного отопления, его монтаж производится по следующим схемам:

• горизонтальной, с наличием насоса, он методом нагнетания перегоняет теплоноситель, обеспечивая его циркуляцию;
• вертикальной — в ней происходит перетекание жидкости естественным образом;
• вертикальной, с применением метода нагнетания, с естественной перегонкой либо комбинированного типа.

Горизонтальную систему, чтобы горячая вода перетекала естественным образом, конструируют под небольшим уклоном. Установка же радиаторов производится на одном и том же уровне. Радиаторы нужно оснастить кранами для спуска воздуха. В эту магистраль насос не устанавливают, потому что теплоноситель перетекает естественным образом.

Вычисление площади внешней поверхности трубы

Любой сегмент трубы, если по одной из стенок его разрезать в длину, представляет собой прямоугольник. Длина такого прямоугольника является длиной самого трубопровода, а ширина – это длина окружности внешней стенки трубы.

Соответственно нужно умножить длину трубы на длину окружности ее внешней стенки (S = L(тр)*L(окружности наружной стенки)). Саму длину окружности можно вычислить по формуле: L(окружности наружной стенки) = 2π*R(н) = π*D(н). В таком случае площадь внешней стороны трубы будет равна: S = L(тр)* π*D(н).

Затем, как уже говорилось, нужно умножить полученное значение:

• на значение расхода краски относительно единицы площади;
• на толщину теплоизоляционного слоя.

Системы с естественной циркуляцией

Максимальный диаметр трубы для отопления частного дома, оборудованного отопительной системой с естественной либо комбинированной циркуляцией, должен соответствовать размерам входного и выходного патрубков котла (чаще всего они одинаковые). Трубы такого сечения понадобятся для выполнения начального и заключительного участков контура.

Если говорить о том, какая труба для отопления частного дома лучше, то тут надо учитывать тип котла. Так для твердотопливных котлов рекомендуется применять металлические изделия. В случае если планируется использовать трубы полимерные, то для монтажа первых пары метров все равно следует применить металлическую трубу.

Стартовый диаметр получается самым большим. Его выдерживают до первого разветвления. Далее разводку выполняют с постепенным уменьшением диаметра труб после каждого ветвления. В последней точке диаметр должен соответствовать ½ дюйма (12,7 мм) либо ¾ дюйма (19 мм). При монтаже «обратки» действует тот же принцип.

Производство стальных труб с большими диаметрами

Как и прочие изделия, эти трубы должны соответствовать ГОСТам, а применяемая технологическая цепочка производства – гарантировать:

• общее качество продукции;
• механическую прочность и долгий срок службы;
• жёсткость и устойчивость к изгибающим нагрузкам;
• стойкость к повышенным значениям внутреннего и внешнего давления.

Большие стальные трубы отличаются долговечностью: не защищённые от коррозии изделия гарантированно сохранят рабочее состояние 10-12 лет, защищённые – вплоть до 40 лет.

Чтобы соблюсти все предъявляемые к продукции требования, процесс её производства, при возможности варьирования отдельных условий, должен соответствовать общему плану:

1. Нарезка исходного прокатного материала на листы.
2. Придание листам готовой формы (этот может быть как окружность, так и различные профили).
3. Сварка краёв заготовки.
4. Зачистка сварного шва.
5. Экспертиза качества шва.
