Утепление потолка в доме с холодной крышей: варианты и материалы для теплоизоляции
Содержание:
- Сколько стоит утеплить потолок минватой
- Неутепленный вид пирога для крыши
- Утепление чердачного перекрытия по железобетонной плите
- Типы чердаков
- Особенности
- Нужно ли утеплять потолок при холодной крыше
- Как правильно утеплить потолок под холодной крышей
- ПРИНЦИП РАБОТЫ ГИДРО-ВЕТРОЗАЩИТНОЙ МЕМБРАНЫ И ЕЕ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Функциональное назначение перекрытий
- Что представляет собой чердак
- Структура кровельного пирога для металлочерепицы, включая гидроизоляцию
- Вентиляция холодного чердака
- Пирог межэтажного перекрытия по деревянным балкам
Сколько стоит утеплить потолок минватой
Актуальность утепления в целом зависит от региона и условий климата, где находится дом. Эти показатели следует учитывать при планировке способов утепления и применения необходимого материала.
Современное строительство в самом проекте закладывает пункт об утеплительных работах, поскольку это есть обязательная мера энергосберегающих тенденций современности.
Благодаря своей низкой стоимости и качеству, минвата более часто применяется для проведения утеплительного процесса в домашних условиях. Такие работы могут проводиться собственными руками, тогда утепление потолка будет намного дешевле, нежели использовать наемных рабочих.
Средняя цена стандартного рулона минваты (10м длины, 1,2 м. ширины и 5-20 см. толщины) составляет около 1200 рублей. Это значит, что 1 м 2 минваты стоит 100 рублей.
Стоимость работ по утеплению 1 м 2 площади составляет около 70 рублей (на начало 2015г.). Исходя из этого, утепление потолка дома в 20 м 2 составит: (1200 руб. *2) + 120 рублей * 20 м 2 = 2400 + 2400 = 4800 рублей.
Также посмотрите интересное видео об утеплении потолка минватой
3 комментария: Технология утепления потолка минватой.
Неутепленный вид пирога для крыши
Данный вид конструкции пирога для кровли формируется в случае утепленного потолка под чердачным помещением. Допускается укладки такого кровельного пирога для мансарды, где планируется находиться только в летний период.
Основная задача конструкции — изоляции от конденсата, поступающая снаружи
При этом важно, чтобы утепление позволяла выходить влаге наружу. В качестве обеспечения микроциркуляции воздуха, следует выполнять укладку гидроизоляции
Схема кровельного пирога для холодных крыш следующая:
- стропильная система;
- гидроизоляция;
- установка контробрешетки;
- фиксация обрешетки;
- настил материалов для крыши.
Теплая кровля в данном случае будет состоять из большего числа слоев.
Утепление чердачного перекрытия по железобетонной плите
Если вам нужно выполнить утепление чердачного перекрытия по плитам из армированного бетона, то это можно сделать двумя способами: с использованием обрешетки и без нее.
Первый способ универсален, но чаще всего используется для легких типов утеплителя. Устройство чердачного перекрытия холодного чердака в этом случае будет выглядеть так:
- Выполняется пароизоляция чердачного перекрытия холодного чердака, которая должна закрыть весь слой утеплителя еще и с боков. Поскольку паробарьер нужно просто уложить на пол, для этих целей не обязательно использовать специализированные материалы — подойдет обычная дешевая полиэтиленовая пленка.
- Сверху на пленку узкой стороной ставится деревянный брусок шириной, равной половине необходимой толщины, которую должен иметь утеплитель для холодного чердака. Расстояние между брусками обычно берется равным ширине рулона или плиты выбранной марки утеплителя.
- Между досками укладывается утеплитель для чердачного перекрытия. Если по толщине необходимо использовать несколько слоев теплоизоляционного материала, его укладывают с перекрытием стыков предыдущего слоя.
- Поперек уже уложенных брусков крепятся точно такие же, на аналогичном расстоянии друг от друга. Между ними укладывается второй слой теплоизоляции чердачного перекрытия.
- Сверху укладывается паропропускающая гидроизоляция холодного чердака, которую закрепляют либо специальной клейкой лентой, либо тонким бруском, прибитым вдоль обрешетки. Этот этап можно опустить, если до этого уже была выполнена качественная гидроизоляция холодной кровли из профнастила.
- Поперек брусков прибиваются доски для пола или укладываются мостки для передвижения.
Так как правильно утеплить потолок под холодной крышей очень важно для экономии на обогреве дома, рекомендую использовать именно приведенную поперечную схему укладки теплоизоляции. Такое устройство чердачного перекрытия минимизирует возможность образования мостка холода через деревянные бруски, поскольку большая их часть будет изолирована с помощью утеплителя
Второй способ утепления холодного чердака по железобетонным плитам без использования обрешетки подходит в тех случаях, когда для теплоизоляции используются влагостойкие твердые типы утеплителя, способные выдерживать значительную нагрузку без потери свойств.
Схема устройства перекрытия чердака по железобетонной плите
В этом случае первой также укладывается пароизоляция чердачного перекрытия. Далее выполняется утепление плит перекрытия чердака слоем термоизоляции рассчитанной толщины.
Поверх нее заливается выравнивающая стяжка. На стяжку уже укладывается чистовой пол. Если утепление бетонного чердачного перекрытия выполняется газобетоном и подобными по плотности и свойствам материалами, то можно обойтись без гидро- и пароизоляции, а также стяжки.
Типы чердаков
При проведении работ все зависит от способа использования подкровельного пространства. Их существует три:
- Холодный чердак. Такой чердак не отапливается, и поступление в него воздуха из помещений не происходит. В этом случае температура в помещении принимается по нормам +5 градусов Цельсия.
- Теплый чердак. Наличие теплого чердака характерно для многоквартирных жилых домов. Все вентиляционные каналы с нагретым воздухом открываются в пространстве чердака, увеличивая температуру в помещении.
- Мансарда. Подкровельное пространство становится полноценным жилым помещением и отапливается, как все комнаты дома. В этом случае рекомендуем ознакомиться со статьей об утеплении мансарды.
В деревянном или любом другом частном доме правильно использовать первый или третий вариант.
Вот так можно преобразить чердак, превратив его в жилую мансарду:
Особенности
Еще со школьной скамьи известно, что горячий воздух поднимается вверх, а холодный опускается вниз. Это происходит за счет конвекции и приводит к тому, что все тепло, накопленное в помещении, будет через неутепленный потолок попадать в неотапливаемый чердак, а оттуда выходить наружу. Таким образом, отопительная система жилого помещения начинает работать на «обогрев улицы».
Однако и летом его актуальность не менее значима. Под действием высоких температур кровля раскаляется и передает жар внутрь помещения, полностью сводя на нет эффект от использования кондиционеров.
В то же время большинство старых домов имеют холодную кровлю, в советские годы здания строили быстро и просто, да и выбора надежных материалов не было. Кровля в таких сооружениях представляет, по сути, систему деревянных стропил, поверх которых уложен слой гидроизоляции и основной кровельный материал.
Монтаж новой утепленной кровельной конструкции требует значительных затрат сил, времени, а главное, средств, поэтому не каждый может позволить себе демонтировать старую крышу и возвести новую. В этой ситуации оптимальным выходом становится утепление потолка либо со стороны чердака, либо со стороны жилых комнат.
Еще одно преимущество утеплителя связано с его хорошим шумопоглощением. Таким образом материал будет не только формировать здоровый температурный режим в доме, но и защищать домочадцев от звуков дождя, града или ветра.
Единожды потратившись на утепление чердака, вы сможете продлить срок жизни всей кровельной конструкции в доме и существенно улучшить микроклимат в жилых помещениях на многие годы вперед.
Нужно ли утеплять потолок при холодной крыше
Для того чтобы понять, стоит ли вообще производить утепление потолка в доме с холодной крышей, необходимо поближе познакомиться со строением кровли в целом.
Крыша защищает жилые помещения от всех видов атмосферных осадков
Кровлей (или крышей) называют верхнюю часть здания, покрывающую всё сооружение.
Её основное назначение — защита строения от дождя и снега, а также отвод талых вод.
Как видно из определения, в функции крыши не входит задача сохранения тепла в доме. Поэтому часто её проектируют исходя из задач именно водоотвода, без какого-либо утепления.
Если в кровельный пирог не закладывается утеплитель, получается классическая конструкция холодной крыши
Формы крыши бывают самыми разнообразными. Отличаются разнообразием и материалы, из которых изготавливается кровельное полотно. Но как бы там ни было, кровельщики отвечают только за водонепроницаемость крыши, но ни в коем случае не за теплоизоляцию. Более того, во избежание порчи материалов, возникновения застойных и гнилостных процессов в стропилах и лагах, чердачное помещение принято строить таким образом, чтобы оно хорошо проветривалось. В этом случае губительная для древесины и металла влага не скапливается под покрытием
Важно, чтобы не возникало перепада температуры воздуха между наружным пространством и внутренним. Тогда влага не конденсируется на несущих элементах, и крыша прослужит максимально долго
Но при этом возникает проблема сохранения тепла внутри здания, которая особенно актуальна в северных районах. Решается она двумя способами, каждый из которых имеет свои особенности.
Устройство тёплой кровли. Такие крыши возникли совсем недавно, с появлением изолирующих материалов, произведённых на синтетической основе. Утепляющий слой размещается на внутренней стороне кровли, полностью изолируя чердачное пространство от внешней среды. Сегодня строители научились качественно утеплять всю плоскость крыши и при этом не допускать возникновения точки росы внутри утеплителя. Львиная доля заслуг в этом принадлежит химической промышленности, которая выпускает полимерные (рулонные и напыляемые) утеплители. Большим минусом таких технологий является высокая стоимость монтажа и материалов. Но в результате в здании появляется дополнительное помещение, пригодное для жилья или других бытовых нужд — на чердаках располагают клубы, спортивные залы и даже сауны.
Устройство холодной кровли с утеплением чердачного перекрытия. Этот способ более традиционный, применяющийся не одно поколение
В этом случае нет нужды утеплять скаты крыши, всё внимание уделяется непосредственно перекрытию между жилым и чердачным помещениями. Пространство под крышей остаётся вспомогательным местом для хранения вещей, сушки фруктов, грибов и т
д. Иногда чердак оборудуют для жизни в тёплое время года, превращая его в летнюю мансарду. В сравнении с тёплой крышей этот способ термоизоляции намного дешевле. Кроме того, большим преимуществом холодной крыши является её простота, надёжность и доступность при ремонте.
Выбор типа крыши в доме зависит от разных обстоятельств. Ниже рассмотрим второй, более распространённый вариант.
Как лучше утеплять потолок
Прежде всего, необходимо разобраться с тем, каким именно образом утеплить потолочное перекрытие: снаружи или изнутри.
Со стороны чердака утеплять потолок гораздо комфортнее. Работа эта, прямо скажем, пыльная. А если люди проживают в доме или квартире во время проведения работ, то вся домашняя утварь и сами хозяева испытают пусть временный, но дискомфорт. Наружный способ утепления имеет ряд преимуществ.
- Можно применять синтетические материалы, которые внутри жилого помещения будут причинять вред здоровью человека. Например, полиуретановое напыление, одно из самых эффективных теплоизоляционных покрытий, не стоит наносить на потолок изнутри дома так же, как и пенопласт, минеральную или базальтовую вату. Все эти материалы хорошо удерживают тепло, но выделяют в атмосферу вредные газы и едкую пыль.
- Если потолочное перекрытие сделано из железобетонных плит, то оно накапливает избыточное тепло. Когда же воздух внутри жилья остывает, плита отдаёт тепло назад. Но для этого нужно, чтобы теплоизоляция находилась с наружной стороны.
- Если перекрытие деревянное (брёвна или брус), то чердачное утепление выгодно вдвойне. Несущие детали потолка, которые сами являются прекрасным теплоизолятором, вместе с дополнительным слоем сверху дают очень хороший совокупный результат.
- Степень пожарной опасности при утеплении со стороны чердака намного ниже. Даже если внутри жилья применяется негорючий утеплитель, всегда сохраняется угроза обрушения подвесных, приклеенных или натяжных потолков.
Как правильно утеплить потолок под холодной крышей
Как правильно утеплить потолок под холодной крышей — лучше всего продумать заранее, в процессе строительства дома, но иногда это приходится делать и в уже возведенном строении.
Утепление перекрытия выполняет не одну, а сразу три функции, необходимые для комфортного микроклимата в доме:
- Утеплительный материал одновременно является отличным звукоизолятором, поэтому он сохранит тишину в доме во время сильного дождя и ветра.
- В зимний период материал сохраняет в комнатах тепло, так как поднимаясь к потолку и не находя «мостиков» для свободного выхода, оно опускается снова вниз, оставаясь в помещении.
- В летнюю жару утеплитель создает препятствие попаданию разогретого воздуха в комнаты извне, поэтому в них будет сохраняться прохлада.
Существует немало материалов и способов с их помощью сделать потолок дома термоизолированным. Чтобы выбрать подходящий по сложности монтажа и финансовым затратам, нужно рассмотреть несколько из них.
Виды утеплительных материалов для потолка дома
При выборе утеплителя нужно обратить особое внимание на следующие критерии:
- Теплопроводность. Чем ниже будет этот параметр, тем лучше.
- Влагостойкость особенно важна для утеплителя, который будет монтироваться со стороны чердака.
- Горючесть материала должна быть низкой или материал должен быть полностью не горюч.
- Долговременность эксплуатации утеплителя.
- Экологическая чистота сырья и связующих, из которых изготовлен теплоизолятор.
Существуют и индивидуальные параметры для каждого из материалов, которые будут охарактеризованы при рассмотрении утеплителей в дальнейшем.
Для утепления потолка и всего чердачного перекрытия обычно используется:
- Минеральная вата (базальтовая и стеклянная), изготовляемая в рулонах и матах.
- Керамзит различных фракций.
- Опилки и мелкая стружка.
- Эковата, которую производят из целлюлозы.
- Экструдированный пенополистирол или пенопласт.
- Пенополиуретан или пеноизол.
Кроме вышеперечисленных утеплителей, традиционно для утепления потолка всегда применялись сухие листья и солома. Нужно сказать, что и сегодня некоторые мастера не спешат от них отказаться, но их укладка требует знания технологии, так как сам по себе этот натуральный материал не влагостоек и не долговечен.
Все утеплители, используемые для утепления потолка, имеют небольшой вес, так как они не должны утяжелять конструкцию перекрытия.
Приведенная таблица показывает некоторые характеристики популярных утеплителей:
Параметры материала | Материалы | Толщина, мм | |||||||
---|---|---|---|---|---|---|---|---|---|
50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | ||
Плотность, кг/м³ | Минеральная вата | 100-120 | |||||||
Пенополистирол | 25-35 | ||||||||
Пенополиуретан | 54-55 | ||||||||
Термическое сопротивление, Вт/(м²×°К) | Минеральная вата | 1.19 | 1.43 | 1.9 | 2.38 | 2.86 | 3.57 | 4.76 | 5.95 |
Пенополистирол | 1.35 | 1.62 | 2.16 | 2.7 | 3.24 | 4.05 | 5.41 | 6.76 | |
Пенополиуретан | 1.85 | 2.22 | 2.96 | 3.7 | 4.44 | 5.56 | 7.41 | 9.26 | |
Коэффициент теплопроводности, Вт/(м×°К) | Минеральная вата | 0,038-0,052 | |||||||
Пенополистирол | 0,036 | ||||||||
Пенополиуретан | 0,027 |
Минеральная вата
Минвату можно назвать самым популярным материалом для утепления потолка. Ее используют для укладки со стороны чердака и комнат, так как она по своим характеристикам хорошо подходит для этих работ.
Минеральную вату производят из разного сырья — это доменные шлаки, стеклянный бой и песок, а также базальтовые каменные породы.
Шлаковата
Сразу нужно отметить, что материал, изготовленный из доменных шлаков (шлаковата) плохо подходит для утепления жилого дома. На чердаке может быть повышена влажность, особенно в весенний и осенний период, а она весьма гигроскопична, что значительно снижает ее теплоизоляционные качества. Остаточная кислотность материала весьма негативно действует на другие строительные материалы, особенно черные металлы.
ПРИНЦИП РАБОТЫ ГИДРО-ВЕТРОЗАЩИТНОЙ МЕМБРАНЫ И ЕЕ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Гидро-ветрозащитная мембрана является паропроницаемым материалом и поэтому не препятствует выходу водяных паров из утеплителя в вентилируемый зазор, при этом обладает водоупорностью (устойчивостью к проникновению воды), необходимой для защиты утеплителя и элементов конструкции от подкровельного конденсата и атмосферных осадков, попавших под внешнее покрытие. Прочность материала обеспечивает устойчивость к механическим нагрузкам и атмосферным воздействиям на этапе монтажа и в процессе эксплуатации. УФ-стабильность позволяет сохранить допустимый процент от изначальных характеристик гидро-ветрозащитной мембраны на протяжении заявленного производителем срока, что особенно актуально в случаях, когда на этапе монтажа материал какое-то время остается под воздействием УФ-излучения. Также гидро-ветрозащитная мембрана выполняет функцию ветрозащиты, препятствуя конвективному движению воздуха через теплоизоляцию, снижая теплопотери.
Таким образом, основными характеристиками гидро-ветрозащитной мембраны являются водоупорность, прочность, паропроницаемость и УФ-стабильность
При выборе мембраны для той или иной конструкции следует обращать внимание на значения этих характеристик
Для минимизации риска задувания ветра и затекания влаги под гидро-ветрозащитную мембрану рекомендуется проклеивать ее нахлесты и примыкания специализированными соединительными лентами. Желательно использовать соединительные ленты той же марки, что и сама гидро-ветрозащитная мембрана. Это связано с тем, что при создании таких лент производитель учитывает особенности скрепляемых материалов для обеспечения не только герметичности данного соединения, но и максимального срока его службы.
Важно не допускать ошибок при монтаже гидро-ветрозащитной мембраны, иначе все ваши усилия по дополнительной защите утеплителя и элементов конструкций от влаги и ветра могут быть потрачены впустую
Функциональное назначение перекрытий
Конструкция чердачного перекрытия зависит от параметров строения и целей, для которых планируется использовать подкровельное пространство. На чердак возлагается функция своеобразной воздушной прослойки, которая отделяет холодную крышу от обогреваемых этажей.
Пол на чердаке выполняет ряд задач:
- несущую. На перекрытие, находящееся между верхним жилым этажом и чердачным пространством, возложена несущая функция, поэтому его делают надежным, и прочным, поскольку по нему будут передвигаться люди, на нем планируют размещать оборудование и обустраивать места хранения;
- изолирующую. В холодном чердачном помещении температура мало отличается от той, что вне дома. В этом случае полы на чердаке несут термоизолирующую функцию, тем самым не допуская охлаждения воздуха на жилых этажах. Чтобы сохранять тепло, требуется теплоизоляция перекрытия чердака. Такую работу желательно доверить профессионалам.
Что представляет собой чердак
Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.
Чердак частных домовладений бывает двух видов:
- Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
- Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.
Структура кровельного пирога для металлочерепицы, включая гидроизоляцию
Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное — понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.
Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.
Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.
Итак, холодная крыша будет включать такие слои:
- Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
- Далее устанавливают стропильный каркас для кровли.
- Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
- Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
- Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
- Последним выполняется настил металлочерепицы.
Вентиляция холодного чердака
Последний вопрос в обустройстве холодной кровли — вентиляция чердачного помещения. Она должна быть регулируемой, чтобы в летний зной на уровне чердачного перекрытия температура была близкой к температуре воздуха, а в случае резкого похолодания не было обильного выпадения конденсата. В зимнее же время вентиляция перекрывается, что позволяет исключить интенсивное продувание утеплителя и сберечь как можно больше тепла.
Как правило в частном доме достаточно входной двери на чердак и одного открываемого окна в верхней части фронтона с противоположной стороны. Если кровля вальмовая, под окно нужно сделать небольшой уступ.
Для кровель площадью свыше 300 м
2
рекомендуется организация дополнительных отдушин. Они врезаются в верхнюю часть ската и способствуют удалению воздуха, поступающего на чердак в области мауэрлата. Чтобы обеспечить полноценную циркуляцию воздуха, при зашивке софитов нужно через 70–80 см вставлять перфорированные панели. Избежать установки отдушин можно при покрытии кровли материалом с волнообразным профилем. На линии схождения скатов нужно оставить зазор порядка 100–140 мм, который накрывается широким коньком.

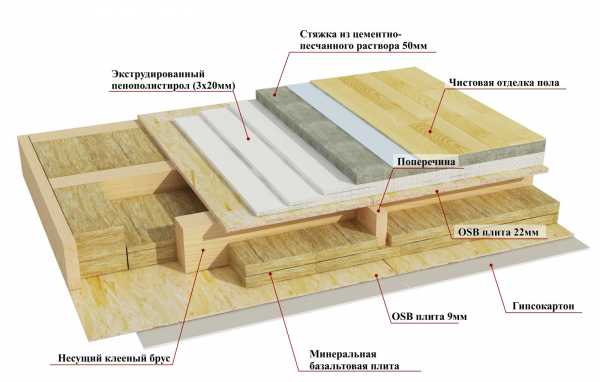

Пирог межэтажного перекрытия по деревянным балкам
Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.
Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.
Типы конструкций для деревянного межэтажного перекрытия
Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.
Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.
Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.
Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.
В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.
Утепление перекрытия
Важные нюансы, которые необходимо учесть до начала работы:
- Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
- Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
- Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

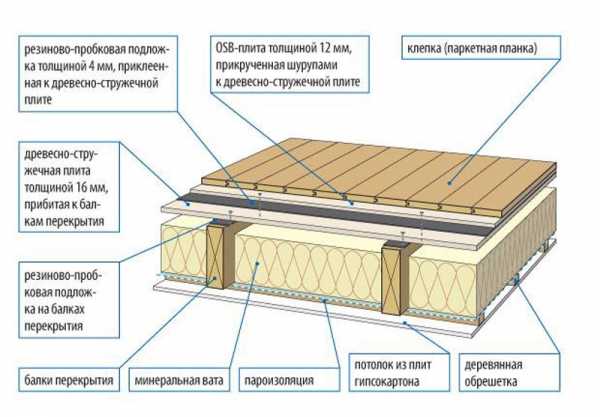

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:
- Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
- Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
- Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
- После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
- По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
- Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
- После чего можно осуществлять чистовую отделку потолка выбранными материалами.
