Пескоструй своими руками: схема, принцип действия, советы и инструкция

Сборка пескоструйного аппарата

Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

• С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
• Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
• После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
• В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
• Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
• По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.

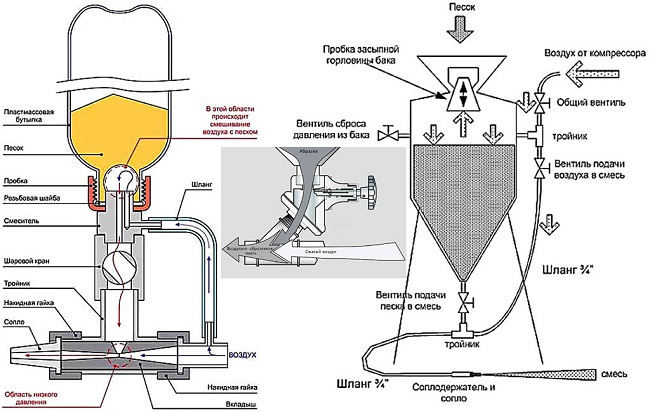

Чертеж пескоструйного аппарата

После изготовления резервуара, согласно чертежу, соединяют все элементы:

• На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
• Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
• На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
• В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
• На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
• Для управления силой потока в систему вводят специальные дозаторы и краны.

Виды абразивов

При выборе песка для пескоструйного аппарата стоит учитывать из какого материала он сделан, какая фракция частиц и какими характеристиками он обладает. Человеку без базовых знаний сделать правильный выбор крайне сложно. Стоит поговорить о самых популярных смесях, которые можно встретить в специализированных магазинах.

Кварцевый

Кварцевый песок для пескоструйки отличается оптимальными показателями качества и цены. Продается в любом строительном магазине, что позволяет без проблем купить эту смесь. Считается лидирующим на мировом рынке строительных материалов. Изготавливается из белого кварца, который дробится в мелкую пыль.

Разновидности:

• пылевидная фракция — средний размер зёрен 0.1 мм;
• песок — средний размер частиц от 0.1 до 0.4 мм;
• крупные зёрна — размер от 0.5 до 1 мм.

Также есть крошка из кварца, размер зёрен которой начинается от 1 мм.

У этого вида песка есть существенные преимущества и недостатки. Плюсы:

1. Во время обработки песок проходит через множество сит разного размера. Благодаря этому в смесях не попадаются осколки большего размера и посторонние материалы.
2. Кварцевая пыль химически однородна.
3. Высокий показатель пористости.
4. Доступность и низкая стоимость.

К недостаткам можно отнести опасность кварцевой смеси для здоровья человека. При работе с ним выделяется большое количество кристаллической пыли, которая может попадать в дыхательные пути и глаза.

Кварцевый песок

Купершлак и никельшлак

Купершлак и никельшлак являются отходами, которые остаются при обработке никеля и меди плавкой. В составе этих материалов содержится кварц (1%). Плюсы:

1. По сравнению с кварцевой крошкой выше абразивная способность.
2. Эти материалы прочнее песка и не дробятся при работе с ними.
3. Высокая прочность при столкновении с бетоном и металлом при ударах.
4. Низкий расход и высокая эффективность.
5. Возможность использовать купершлак и никельшлак повторно.

Многоразовые материалы экономичны и эффективны в процессе работы.

Металлическая дробь

Металлическая дробь — маленькие шарики, изготавливающиеся из стали и чугуна. Использовать для пескоструя такие материалы выгодно, так как их можно использовать повторно. Благодаря равномерной фракции дроби после обработки получается качественная и ровная поверхность без изъянов.

Корунд

Этот материал представляет собой оксид алюминия, который имеет кристаллическую форму. Получается промышленным путём. Считается лучшим материалом, поскольку по своим характеристикам он близок к алмазу. Используется для декоративной обработки металла. Стоит дорого, однако допускается повторное применение корунда.

Техника безопасности

Описания вредного действия абразивной пыли на все вообще занимают тома. Нормативные документы, регламентирующие порядок производства абразивоструйных работ и правила ТБ для них – тоже. Поэтому, чтобы понять суть, из которой все это вытекает, будем познавать в сравнении. Тем более, что пневмопескоструйный пистолет сейчас можно купить едва ли не в каждом инструментальном магазине или сделать собственноручно, см. далее.

Пескоструйные работы могут производиться на выделенных производственных площадках, в специально оборудованных для данной цели помещениях и камерах, см. далее. Пескоструйная обработка бывает пневмо, или сухая и гидро, или влажная. Гидропескоструйка меньше пылит, но сильнее импрегнирует обрабатываемую поверхность абразивом, см. далее. Абразивный порошок при гидропескоструйной обработке быстро теряет качество и чаще всего используется однократно; абразив после пневмопескоструйки в камере (см. далее) может быть после простейшей очистки использован повторно.

Амуниция пескоструйщика на площадке похожа на скафандр тертого космического волка из старой фантастики, поз. 1 на рис. Сходство усиливается тем, что в шлем с накидкой-пелериной наддувается воздух для предотвращения попадания в него абразивной пыли – ее действие на организм через кожу не менее губительно, чем через органы дыхания.

Правила техники безопасности при производстве пескотруйных работ

Пескоструйщик в спецпомещении может работать в обычной робе и мягком шлеме, но также обязательно с наддувом и пелериной, поз. 2. Гидропескоструйка в спецпомещении может производиться с использованием обычных СИЗ (поз. 3), также как и пневмопескоструйка в камере – при условии, что на данном предприятии не является основным производственным процессом и производится не более 1,5-2 час в смену. А вот отважным молодым людям на поз. 4 и 5 как раз и следовало бы кое-что кое с чем сравнить.

Пескоструйщики на производстве пользуются такими льготами (пределы – в зависимости от местного законодательства):

• Ставка по тарифной сетке – на 1-2 разряда выше, чем у «невредников».
• К ней – доплата за вредность 25-100%
• После 5-20 лет работы – пожизненное медстрахование за счет работодателя или госслужб.
• Сокращенная смена, 4-6 час.
• Увеличенный ежегодный оплачиваемый отпуск, 30-45 календарных суток.
• Возможность выхода на пенсию в 40-50 лет при условии непрерывного стажа по данной специальности.
• Начет рабочего стажа на пескоструе для исчисления пенсии – год за 1,5 или 2.

И это в теперешнем мире, где во многих донельзя демократических государствах узаконены МРОТ меньше прожиточного минимума, 6-дневная рабочая неделя, 10-12 часовой рабочий день и оплачиваемый отпуск раз в 2-3 года на 10-15 суток! И при всем этом из пескоструйщиков-ветеранов на пенсии доживают до 60 единицы! Подумайте.

Камера и помещение

Загромождать статью сведениями о правилах размещения и оборудования площадок и ангаров для пескоструйки смысла нет – в домашне-гаражных условиях они невыполнимы. Если уж вы решили сделать пескоструйный аппарат, у вас на выбор 2 варианта: для сухой обработки – пескоструйная камера; для мастерской/гаража с ней и гидропескоструя – помещение с приточно-вытяжной вентиляцией (ПВВ).

Пескоструйная камера представляет собой пыленепроницаемый изнутри кожух (поз. 1 на рис.); все соединения и уплотнения рассчитываются на избыточное давление внутри (поз. 2 вверху справа). Работают в камере, сунув руки в резиновые рукава с перчатками, поз. 2. Смотровое стекло и плафоны светильников освещения камеры делают заменяемыми из силикатного стекла, т.к. они быстро мутнеют от абразивной пыли.

Устройство и порядок использования пескоструйной камеры

Насыщенный пылью воздух из камеры выходит через 2-х ступенчатый фильтр (поз. 4): сначала через мягкий ламельно-шторный (шторка из техткани, нарезанной полосками, показана стрелкой на поз. 2) в буферную камеру Б, а из нее через фильтрующий материал, обеспечивающий очистку не ниже 5-го уровня, и отверстия в кожухе (показаны стрелкой на поз. 1) – наружу. Загрузочный люк желательно располагать со стороны, противоположной стенке с фильтром, поз. 3. В камере устанавливается сетчатый под для размещения обрабатываемых деталей; под подом располагается бункер для сбора отработанного абразива.

Помещение с пескоструйной камерой оборудуется ПВВ с вентилятором на вытяжке. Производительность вытяжки – не менее 1,5 предельной производительности компрессора для пескоструйки (см. далее). В вытяжке должен стоять сетчато-масляный фильтр не менее чем из 4 звеньев. Каждое звено – рамка с частой стальной сеткой (ячея – 1,5-3 мм), смоченной невысыхающим маслом. Фильтр нужно регулярно промывать и отмытые сетки смачивать маслом.

Конструктивные элементы пескоструя

Вне зависимости от размеров конкретного инженерного решения, аппарат для пескоструйной обработки условно состоит из следующих частей:

• накопительная емкость-ресивер для стабилизации параметров подачи воздуха;
• пистолет и сопло для пескоструйного аппарата, служащие как направляющий контур для потока выбрасываемых частиц;
• емкость с абразивом;
• блок автоматического регулирования давления подачи воздуха;
• автоматика аварийного отключения при, например, падении пистолета на землю или разгерметизации пескоструйной камеры;
• блок управления компрессором.

Готовую воздушно-абразивную смесь к пистолету подает шланг. От его диаметра зависит конечная производительность всей установки.

Характеристики отдельных частей пескоструя могут отличаться в зависимости от задач, которые предстоит решить при помощи той или иной модификации. Основная проблема установки состоит в том, что при выбросе абразива соплом последнее сильно изнашивается. Поэтому применяются надежные, износостойкие материалы. Большой популярностью пользуется пистолет для пескоструя с керамическим соплом, показывающий хорошие результаты долговечности.

Сопло Вентури — это специальный наконечник для пескоструя, равномерно распределяющий абразив по большой площади практически без снижения скорости частиц. Такая насадка не может производится из керамики. Для изготовления элемента применяются карбид вольфрама и другие прочные сплавы. Сопло Вентури при показателе времени работы в 400 часов (зависит от материала) окупает свое применение, поскольку снижает расход абразива до 40%.

Сопло Вентури

Уже по описанию всего двух отличных друг от друга узлов с одинаковым назначением становится понятно, насколько много бывает вариантов пескоструйного оборудования. И каждый из них рассчитан на оптимальное решение отдельных задач.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона. Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Техника безопасности

Использование как самодельного пескоструйного аппарата своими руками в домашних условиях, так и заводского аналога может таить в себе потенциальные опасности.

При соблюдении определённых правил, о которых мы сейчас поговорим, можно избежать нежелательных травм и последствий:

Для защиты глаз пользуйтесь очками.
Чтобы защитить дыхательные пути, важно использовать специальный шлем, в который принудительно подаётся чистый воздух. Использование респиратора, мокрого платка и так далее не сможет полностью защитить ваши лёгкие от абразивной пыли

Следите, чтобы рядом с проводимыми работами не находились другие люди.
Каждый раз перед началом работы важно проверить на герметичность все соединения и шланги.
Следите, чтобы шланги не перекручивались, не пережимались и не натягивались.
Перед засыпкой песок важно просеять и высушить его, иначе сопло постоянно будет забиваться.
Чтобы избежать поражения током, компрессор должен быть заземлён.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце  рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных  своими руками из различных подручных материалов  десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

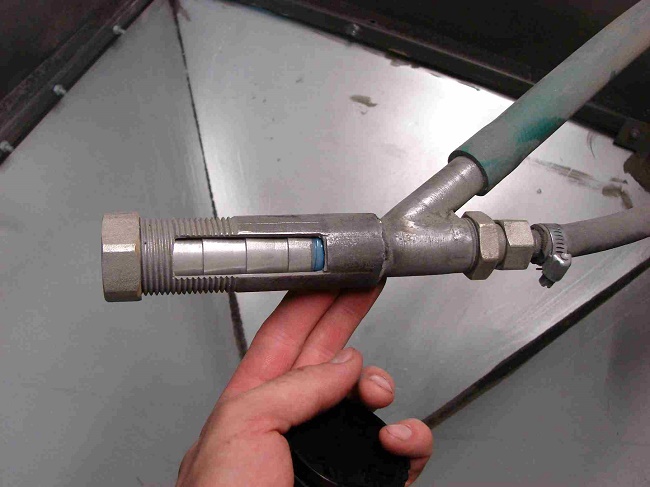

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Как своими руками сделать пистолет для продувки под компрессор

Зачем изготавливать пистолет продувочный для компрессора, когда можно его купить за 300-500 рублей и пользоваться в свое удовольствие. Действительно, тем, кто задается вопросом о том, как сделать продувочный пистолет, нужно хорошо взвесить все достоинства такой задумки. Обычно планируют изготовление самодельных устройств мастера на все руки, которым просто это интересно.В материале рассмотрим, как и из чего можно сделать продувочный пистолет или прибор для подкачки шин. Для начала понадобится взять необходимые материалы и инструменты, а затем браться за работу. Их материалов и инструментов понадобятся:

• Механизм распыления порошковой консистенции от огнетушителя — рычаг. Это практически готовый прибор для обдувки, который нуждается в незначительной доработке
• Соединительные резиновые шланги и хомуты для них
• Штуцер соединительный для пистолета — его можно купить отдельно, а нужен он для того, чтобы подсоединить шланг высокого давления к нашей будущей самоделке

Набор инструментов, который понадобится — стандартный. Это отвертки, ключи, болгарка, молоток и сварочный аппарат. Инструкция, как сделать пистолет для продувки своими руками, имеет следующий вид:

1. Для начала берем механизм от пустого огнетушителя, и отделяем его от баллона путем вывинчивания
2. Если рычаг огнетушителя комплектуется шлангом, то остается незначительная доработка, и прибор готов к использованию, а если вместо шланга металлическая трубка с раструбом, то раструб необходимо выкрутить, а на его место подсоединить шланг или оставить в таком виде
3. Присоединить к механизму штуцер, при помощи которого будет подключаться шланг высокого давления. Место его подсоединения — отверстие, через которое в механизм поступала порошковая консистенция из баллона
4. Штуцер имеет малый диаметр, а соединительное отверстие большое, значит для того, чтобы соединить эти элементы, понадобится сварочный аппарат. Штуцер нужно приварить к входному отверстию, после чего прибор практически готов к испытанию

При изготовлении такого устройства нужно учитывать конструкцию механизма от огнетушителя, так как они имеют отличия. Лучше всего использовать механизм от автомобильного компрессора, так как он подходит лучше всего. Процесс изготовления не требует много времени. Если нужен пистолет для подкачки шин, тогда вместо штатного манометра, который вместо шкалы имеет окрашенные отметки, необходимо установить специальный воздушный манометр для компрессоров. По нему можно точно контролировать давление в шинах. На сопло нужно закрепить шланг с фиксатором на конце. На этом готовый пистолет для подкачки шин готов.

Все зависит от — вашего воображения, имеющегося в распоряжении инструмента и расходных материалов. Однако стоит еще раз отметить, что процесс изготовления хотя и не трудный, но проще купить новый продувочный пистолет для компрессора, чем использовать самоделку. Все зависит от ваших предпочтений. Есть и плюс у самоделки — она точно прослужит намного дольше даже самых качественных приборов. На видео ниже показан детальный процесс, как изготовить пистолет для продувки и подкачки шин своими руками в гаражных условиях.

https://youtube.com/watch?v=fjNZPzyRHos%3F

Это интересно! Из подручных средств можно не только изготовить пистолет для продувки, но еще и расширить функционал прибора. К примеру, можно сделать пескоструй из продувочного пистолета.

В завершении стоит отметить, что при наличии компрессора в хозяйстве, иметь пистолет для продувки воздушный необходимо обязательно. Любые манипуляции по продувке или удалении загрязнений, причем не только стружки или опилок, но и строительной пыли, будут выполнены легко, быстро и качественно. Продувочный прибор используется и при ремонте автомобиля, когда нужно продуть засорившиеся трубки, выдуть загрязнения с шахты, где расположены свечи, удалить пыль в салоне и особенно из воздухозаборников и т.п. В применении этот прибор универсален, поэтому стоит его купить, чтобы не пришлось все работы делать вручную.

Публикации по теме

Пескоструйный пистолет на компрессор — назначение и применение инструмента

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Устройство и схема пескоструйного пистолета

Собственноручно рассматриваемый вариант пескоструя можно смастерить на основе 2 вариантов конструкционных схем, что отличаются одна от другой процессом подачи абразива в выходной канал. В то же время для их реализации потребуется практически один и тот же набор комплектующих.

Конструкция подобного приспособления будет отличаться хорошей производительностью и низкой ценой. Схема его работы будет следующей: абразив, которым обычно является просеянный мелкофракционный песок, под действием потоков воздуха, формируемых компрессором, по шлангу армированного типа идет на сопло и попадает через отверстие в нем на обрабатываемую поверхность. Благодаря высокому давлению воздухопотока частицы песка получают большую энергию кинетического типа, что и является причиной эффективности осуществляемых действий.

Пистолет, применяющийся для подобной обработки, автономно не функционирует. С помощью специальных шлангов он должен быть соединен с компрессором, где формируется высокое давление воздуха. Кроме того, существует необходимость обеспечения пескоподачи в пистолет из отдельной емкости.

Чтобы такой самодельный пистолет исправно работал, должна быть создана техническая система, основу которой будут составлять компрессор, дозаторы и другие элементы

А также серьезное внимание потребуется уделить качеству песка, который должен предварительно просеиваться при помощи сита и вычищаться от всего лишнего. Песок должен состоять из заданных по размеру фракций

Если не соблюсти эти требования, то с большой вероятностью сопло пистолета попросту засорится, поэтому устройство работать нормально не сможет.

На выходе такой пескоструй должен создавать поток воздушно-абразивной смеси. В то же время напорная схема применяется для подачи абразива при помощи давления в патрубок выпуска, где он перемешивается с воздушными потоками, создаваемые компрессором. Бытовой эжекторный пескоструй применяет принцип Бернулли для формирования вакуума в области забора абразива. А последний попадает в смесительную емкость.

Чертежи и схемы пескоструев, дающие возможность создать такой аппарат самостоятельно, могут иметь самые разные варианты.

Как подобрать абразив

Изначально в работе пескоструя такой выбор вообще не стоял. Работали обычным кварцевым песком. Это самый дешёвый и доступный материал. В данное время могут использоваться абразивы с абсолютно разными свойствами.

Несмотря на свои негативные последствия, кварцевый песок всё ещё является самым распространённым. На то есть несколько причин: низкая стоимость материала, возможность повторно использовать, например, в строительных целях, также обычный песок считается абразивом средней твёрдости, что позволяет человеку с недостаточным опытом работы не бояться повредить поверхность

Как сделать, чтобы пескоструй своими руками работал правильно? Важно подобрать песок необходимой фракции. Кварцевый песок, имеет их как минимум три: речной (самый крупный), морской (некоторые не советуют его использовать, так как наличие соли может вызвать коррозию; обезжиривание не помогает, нужно заранее промывать песок) и карьерный

Благодаря этому для каждой поверхности можно подобрать свою фракцию.

Какие ещё виды абразивов бывают:

1. Купершлак или никель – этот отход медного или никелевого производства отличается высокой твёрдостью и прочностью.
2. Гранатовый песок – особый вид песка используется в мощных пескоструйных машинах для резки металла.
3. Электрокорунд или оксид алюминия – самый твёрдый из известных и доступных абразивов. Может многократно использоваться повторно, так как частицы не разрушаются и не теряют своей формы при обработке.
4. Стальная или чугунная дробь – дорогостоящий материал, но имеет большое преимущество. У него есть свойство закалять поверхность подобно ковки.
