Особенности установки печи в бане с выносной топкой

Общие преимущества выносной топки

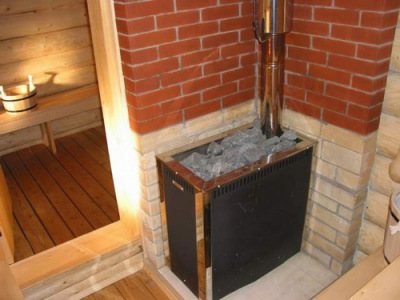

Парная, оборудованная печью с выносной топкой. Не видите топку? Правильно, и не должны.

Преимущества

Выносная топка, в общем случае, дает следующие выигрышные моменты:

Проектируя будущую баню, весьма разумно рабочие чертежи топки для бани своими руками показать знакомым, разбирающимся в теме. Это поможет избежать многих досадных промахов, потому что цена доработки бывает выше, чем цена самой печи.

Расположить печь для бани с выносной топкой можно несколькими способами, каждый из них – со своими плюсами и недостатками.

Топка способна придать комнате отдыха дополнительный шарм и уют.

Доводы против

Топка в специальном помещении

Заметим, что для большинства сограждан комната отдыха и предбанник – одно и то же. Хотя многие уверены, что предбанник – это небольшой тамбур с топкой, о котором пойдет речь ниже.

Специальное помещение для вывода топки: топочная, тамбур, банная котельная – такие пристройки называются по-разному. Все плюсы, описанные в пункте «Общие преимущества…» наиболее полно проявляются, когда к бане пристроена специальная топочная.

В «чистом» секторе бани не будет пахнуть дымом, на случай непогоды в топочную можно сложить запас дров, мешать они никому не будут. В довершение всего, установив, как на фото, печь для бани с выносной топкой в пристройку, можно создать хорошую тепловую завесу для остальных помещений.

Специально оборудованная топочная-пристройка.

Топка на улице

Вынос топки на улицу на первый взгляд кажется далеко не лучшей идеей. На большей части территории России климат мало способствует тому, чтобы популярность набирала баня с топкой на улице. Когда обсуждают проект бани с топкой с улицы, чаще всего имеют в виду не открытую всем ветрам печную дверцу, а именно вышеописанный банный тамбур, или хотя бы навес.

В отдельных (довольно редких) случаях топку банной печи можно вынести прямо на улицу.

Тем не менее, находятся энтузиасты, у которых именно баня с топкой на улице. Для Сибири и Алтая это звучит как экстрим. Многие жители северных широт вообще не поймут, как такое может существовать: с ноября по март в топку будет поступать воздух, охлажденный до минус 30, а то и 40 с лишним.

Соответственно, энергия горения пойдет не на каменку бани, а на подогрев «забортного» воздуха. Расход топлива будет непомерный. «Тайгу греем, однако!» — скажет продуманный сибиряк.

И возведет перед топкой… да, правильно — тамбур. Как следует его утеплив.

Обращаем внимание, что если банька расположена, так сказать, на отшибе, то желающих вывести топку на улицу может подстерегать еще один неприятный сюрприз. В переменный ветер печную тягу будет то опрокидывать, то наоборот, усиливать до того, что «поленья начнут из трубы вылетать»

Четырехугольное строение имеет аэродинамику отнюдь не идеальную, в отличие от купольной бани.

Общие правила противопожарной безопасности

Печь с выносом топки в жилую комнату привлекательно смотрится на картинке, но в жизни такой вариант вряд ли целесообразен с точки зрения удобства и пожарной безопасности.

Оптимальный вариант для бани – чугунная, или стальная печь на дровах. Стенки печи желательны двойные, или защищенные дополнительными стальными экранами. Должна обязательно прилагаться инструкция по установке печи.

Печь для бани с выносной топкой будет максимально близко придвинута к одной из стен, а сам топочный канал – проходить сквозь неё. Следовательно, стену нужно выполнить в негорючем исполнении. Как правило, это кирпич, реже дикий камень, керамические или бетонные блоки, другие не пожароопасные материалы.

Правильно оборудованный вынос топки.

Расстояния от печи до ближайших сгораемых конструкций регулирует СНиП 2.04.05-91. Так же эти параметры детально описывает прилагаемая к печи инструкция.

Печь с выносной топкой может быть сварена из стального листа своими руками. Наличия заводской инструкции такая ситуация, понятно, не предусматривает.

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане – это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать – это защитить ее основание. При этом не имеет значения – на фундамент вы ее ставите или прямо на деревянный пол – в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты – это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно – это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным – где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным – где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

• по виду топливу: дровяные, газовые, электрические;
• по типу конструкции;
• по размеру;
• по стоимости, востребованы недорогие;
• походные;
• с открытой или закрытой каменкой;
• для бани и сауны.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка — вид 2

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№	Схема или фото	Пояснения
Шаг 1.	Схема фундамента	Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.	Копаем яму под фундамент	Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.	Схема фундамента	Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.	Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе фундамент печки из газосиликата (пример)	Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Особенности монтажных работ

Как установить печь в баню, чтобы не допустить нелепых ошибок? Есть несколько подсказок мастеров, выполнявших такие работы несколько раз, построивших обогрев самостоятельно. Советы печников.

1. Расположение дверцы для топки. Продумать выход дверцы нужно для любых конструкций. Открывать дверцу следует там, где не будут находиться люди. Подбрасывать дрова при моющихся неудобно.
2. Отдельное парное помещение. Как поставить изделие так, чтобы пар направлялся прямо в парную, нужно продумать заранее, еще на чертежах. Париться можно будет без проблем. Человек не станет мешать тем, кто просто моется.
3. Вентиляционные линии. Скопление пара и тепла не должно превышать норм. Спертый воздух не создаст атмосферу легкости и оздоровления, чего ждут от русской бани.

Любитель побыть в парной получит максимальную температуру, ему не потребуется вставать для каждой порции пара, если все будет находиться под рукой.

Монтаж печей для бани проводится по требованиям пожарной и электробезопасности. Каждое правило требует точного исполнения. Все электролинии требуют защиты от любого возможного попадания искр или повреждения.

В следующем видео — рекомендации по установке печи в бане.

Как растопить печку?

Для полноценной растопки нужна «затравка». Печь растапливают с помощью 4-х узких небольших поленьев, стружки/щепы и бумаги (лучше газетной – она разгорается лучше). Алгоритм растопки:

• на колосник параллельно друг другу положите пару поленьев; расстояние между ними – 10-15 см;
• между дровами разместите скомканную бумагу и присыпьте её стружкой или щепками;
• на нижние поленья диагонально положите ещё два полена;
• подожгите бумагу с одной или нескольких сторон.

Как только пламя разгорится, нужно закрыть дверцу топки, а затем частично прикрыть заслонку поддувала. После этого можно ориентироваться по звуку – если из топки идёт характерное гудение, всё сделано правильно. Если звук слабый или отсутствует, придётся растапливать снова.

Предлагаем ознакомиться Липовый веник для бани чем хорош и как заготовить

Это лишь начало – дровяная печь нуждается в регулярном подкидывании поленьев. Делать это тоже нужно с умом.

Особенности: плюсы и минусы

Проект печи с топкой в предбаннике является сложнее проекта обычной печи. Топка бывает съемной или входящей в состав цельной конструкции.

Несмотря на сложность реализации такого проекта, стоит обратить внимание на следующие его достоинства:

• прогреваются сразу два помещения: предбанник и парная. Это создает дополнительное удобство при подготовке к банным мероприятиям и пребывание в предбаннике после них;
• в парную не будет заноситься мусор вместе с дровами, что обеспечит простоту уборки, поскольку в сыром помещении пыль не превратится в грязь;
• удобно организовать место для просушки дров вблизи с топкой, что в парной невозможно;
• в парной можно установить кирпичную защиту, которая предотвратит получение ожогов;
• в парилке будет сохраняться чистый воздух, незагрязненный дымом от горящих дров при открывании дверцы непосредственно в парной;
• экономия пространства в парной за счет отсутствия дверцы топки;
• во время топки бани не нужно будет постоянно выходить и заходить в парную, чтобы подкинуть дров, что не позволит помещению охлаждаться каждый раз при открывании двери.

Наряду со всеми достоинствами выносной топки, можно отметить и такие недостатки, как:

• сложность установки, особенно, для новичка в этом деле. Для реализации такого проекта лучше обратиться за консультацией к специалистам;
• для поддержания температуры в парной придется выходить из нее на менее прогретый воздух.

Топка может быть помещена не только в предбанник. Иногда ее выносят за пределы помещения. Реализуется это, если помещение предбанника слишком мало либо если баня используется для получения коммерческой выгоды. При таком устройстве топки банщику не нужно заходить в помещение к гостям, он может поддерживать температуру в парной с улицы.

К плюсам такого варианта можно отнести защиту от распространения грязи в помещениях.

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

• Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
• Труба диаметром 157 мм. Нужна для возведения дымохода.
• Листовой металл толщиной не менее 4 мм.
• Труба диаметром 325 мм. Потребуется для топки.
• Уголок равнополочный (ширина полки 25 мм).
• Кран водопроводный для бака ½ .
• Сварочный аппарат.
• Газовый резак.
• Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

1. Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
2. По данной схеме рассчитайте количество требуемого металла.
3. Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
4. Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
5. Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
6. Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

1. Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
2. С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
3. К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
4. Устанавливаем колосник и привариваем днище печи.
5. Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
6. Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

1. Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
2. Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
3. Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
4. Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
5. Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Предварительная протопка печи

Перед установкой печи в бане ее необходимо протопить на открытом воздухе. Делается это для того, чтобы удалить из печи остатки смазки, а также чтобы термостойкая краска окончательно высохла и отвердела. Иначе, если этого не сделать, при первой же топке в парной новая печь понаделает много едкого дыма.

Перед первой протопкой необходимо провести тщательный осмотр печи, на выявление мелких дефектов, сколов и т.д. Внимательно осмотрите корпус печи, дверцу топки, стекло, если есть такое, теплообменник

Обратите внимание как плотно или неплотно закрывается дверца

Для протопки печи установите ее на ровную поверхность, подальше от легковоспламеняющихся предметов. Если печь имеет теплообменник, то подведите временную емкость для нагрева воды. Смонтируйте дымоход, высотой не менее 2 метров. Положите дрова в топку, на половину объема печи и разведите огонь. Огонь в печи необходимо продержать около часа.

Необходимо дождаться полного угасания огня. Не тушить его. Дождитесь полного остывания печи. Это необходимо чтобы термостойкое покрытие полностью отвердело.

Как топить баню

Топка бани – это целое искусство. Нужно знать его тонкости: как правильно закинуть дрова, какой использовать материал, до какой температуры необходимо разогревать.

Идеальным, безопасным и выгодным топливом являются дрова.

Перед тем как принять банные процедуры, необходимо ее подготовить. Обязательно предварительно наполнить котел водой.

Сначала нужно навести порядок. Вымыть полы, потолки и все полки с помощью антисептических средств. Хорошо проветрить помещение.

Подготовка происходит в несколько этапов:

• почистить поддувало и колосники после прошлой парилки;
• убрать золу и оставшиеся угли;
• проверить наличие тяги в трубе;
• промыть теплой водой камни от остатков сажи;
• приготовить щепу для растопки;
• взять несколько небольших поленьев и положить на колосники;
• в центр колосников поместить бумагу и щепу;
• прикрыть дверцу поддувала наполовину.

Осталось принести дрова и поплотнее закрыть двери в парную. Теперь печь к растопке готова. Сделать из бумаги длинный жгут, поджечь его и поднести к центру печи. Печь загорается и можно закрывать печную дверцу.

Если через несколько минут будет слышно, как гудит пламя и трещат дрова, значит, печь растоплена правильно.

Дрова заложить на середину колосников, чтобы они не касались дверцы. Когда в печи хорошая тяга и пламя горит ровно, можно задвижку немного прикрыть.

Когда дрова догорели, а угли стали пеплом, дверцу топки плотно закрыть

Полностью открыть поддувало, двери в парную и входную, выдвинуть задвижку трубы и осторожно вылить ковш кипятка

После закрыть все двери, прикрыть задвижку. Дать бане набрать жару – и можно париться.

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.
