Кирпичные печи кузнецова: классификация, варианты, строительство

Описание

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом.

Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Предлагаем ознакомиться: Термостойкий гипсокартон для печи

Свободное перемещение газов в печи

Как самостоятельно сложить печь Кузнецова

Тем, кто хочет класть печь Кузнецова своими руками, будут полезны следующие сведения о свойствах системы свободного перемещения газов:

• Газ заполняет любой предоставленный объем. Следовательно, колпак можно делать произвольной формы и любого размера.
• Стенки колпака в каждом горизонтальном сечении нагреваются до одинаковой температуры. Самая горячая – верхняя часть резервуара.
• Источник тепловой энергии можно размещать произвольно в нижнем ярусе колпака.
• Можно использовать несколько источников тепла.

Если вы беретесь за кладку печи впервые, создавать свой проект не стоит. Это сложно, да и велика вероятность ошибок. Воспользуйтесь готовыми чертежами, их можно найти в интернете. Не выбирайте сложные проекты, начните с простых конструкций.

Что нужно учесть при закладке фундамента

Чтобы печь не покосилась и не треснула, она должна стоять на твердой основе. Вес готового сооружения весьма солиден, поэтому к строительству фундамента надо подойти со всей серьезностью.

Надежный фундамент – залог прочности и долговечности любой печи

Бетонный фундамент под печь лучше закладывать при постройке дома. Его ширина должна на 10 см превышать размер отопительной конструкции. Самостоятельно встраивать печку в готовый дом сложно. Лучше обратиться к профессионалам.

Обязательно проконсультируйтесь у специалистов или поручите профессиональным строителям этот важный этап работ.

Что потребуется для возведения печи

Если вы твердо решили класть печь самостоятельно, прежде всего, запаситесь подробными чертежами и схемами. Игорь Кузнецов разработал более 150 вариантов печей с инструкциями по их возведению.

Вам нужна порядовка – пошаговая инструкция, наглядно показывающая выкладку каждого кирпичного ряда в отдельности и последовательность рядов. Начинающим печникам настоятельно не рекомендуется что-то изменять в конструкции. Наберитесь терпения и четко следуйте рекомендациям опытных специалистов.

Так выглядит порядовка печи Кузнецова: ряд 1-16

Порядовка: ряд 17-32

Список материалов:

• Огнеупорный кирпич для топливника.
• Кирпич для наружной кладки.
• Огнеупорная глина.
• Очищенный песок. Его требуется в два раза больше, чем глины. Перед замесом раствора песок просеивают через сито с размером ячеек 1,5 мм. Наилучшим образом для работы подходит горный песок, содержащий минимальное количество примесей.
• Металлическая проволока.
• Стальной уголок.
• Печное литье: колосниковая решетка, задвижка, дверки: топочная и поддувальная, очажная плита.

Очень важно, чтобы все материалы были высокого качества. Тогда печь прослужит вам долгие годы

Печной кирпич марки М-150

Учтите, что каждая из печей Кузнецова имеет свои тонкости кладки, поэтому не только внимательно изучайте порядовку, но и обращайте внимание на комментарии к схеме

Тонкости кладки печи Кузнецова

Технология укладки кирпича не вызовет сложностей у тех, кто уже сталкивался с подобными работами. Тем, кто впервые берется за это дело, придется овладевать навыками каменщика.

Как гласит народная мудрость: дело мастера боится. Все знаменитые печники когда-то были новичками. Не тушуйтесь, а спокойно, в удобном для себя темпе выкладывайте кирпич ряд за рядом, как указано в схеме-порядовке.

Печь Кузнецова можно сложить самостоятельно

Есть несколько основополагающих постулатов, которым необходимо следовать при кладке колпаковой печи:

1. Кирпич расширяется при нагреве. Поэтому внутренняя огнеупорная оболочка должна быть «подвешена в воздухе», то есть иметь со всех сторон пустое пространство.
2.  Каждый третий ряд кирпичной кладки необходимо прокладывать металлической проволокой, чтобы усилить связку.
3. Дверцы и остальные элементы из металла надо устанавливать, учитывая их расширение при высоких температурах. Кирпич и металл разделяют специальной прокладкой.
4. По окончании работ кирпич рекомендуется обработать огнеупорным составом.
5. Обжиг печи начинают с минимального нагрева, постепенно увеличивая его интенсивность.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

• Нижний колпак оснащён специальным металлическим противнем с камнями.
• Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
• Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
• Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

• Непосредственно от раскалённых газов.
• В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Что следует учитывать во время строительства

Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.

Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.

Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.

Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.

1. Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
2. Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
3. Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
4. Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
5. Опытные печники не рекомендуют замачивать кирпич перед укладкой.

Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.

Печь с лежанкой

Особой популярностью у нашего народа пользуется печь с лежанкой. Такая конструкция возможна и у колпаковых печей. Топятся они дровами. Такими моделями пользуются в основном на дачах либо в загородных домах. Все печи с лежанками состоят из следующих элементов:

• печь для прогрева;
• лежанка;
• варочная поверхность;
• духовка;
• зольник;
• дровник;
• место для кухонной утвари.

https://youtube.com/watch?v=RLxNrRHIP2M

Как для любой печной конструкции, для таких моделей необходим отдельный фундамент. Сначала строится основа печи. Ее составляют несколько кирпичных рядов, выровненных по горизонтали. Они должны иметь прямые углы. Также следует придерживаться расстояния от рядов основы до стены помещения примерно в 15 см (можно и больше). Затем закладывается поддувало и воздухоотводы, благодаря которым прогретый в топке воздух поднимается вверх, равномерно распределяется по всей конструкции печи и оптимально нагревает лежанку.

На уровне 8–9 рядов следует проложить перекрытия на лежанке и топке. После этого нужно продолжать согласно порядовке кладку кирпичных рядов для духового шкафа и варочной поверхности. В обязательном порядке прокладывается ряд, отделяющий последнюю от стены помещения.

Следующий этап: выкладывание перемычек. В области духового шкафа нужно использовать для этой цели обычную или фигурную кладку в форме арки либо клина, а над кожухом плиты желательно установить металлические уголки и декоративную полочку. Последующие кирпичные ряды соединяют воедино все дымоотводы. На стенках делаются окошки, вблизи духовки – летник (его можно применять в летний сезон). Те же, которые находятся повыше, будут греть помещение зимой.

Трубы монтируется повыше и имеет квадратное сечение. Рекомендуется делать кладку в 2,5 кирпича. Те перекрытия, которые проложены в области местоположения дымовой трубы, следует в несколько слоев изолировать базальтовыми плитами.

Наружную поверхность дымохода желательно обложить силикатным кирпичом, поскольку ему свойственна устойчивость к температурным колебаниям и климатическим осадкам. После его возведения на печь монтируется вся имеющаяся фурнитура.

К примеру, можно не ограничиваться простой кирпичной кладкой (хотя и она смотрится вполне солидно), а покрасить конструкцию термостойкой краской и украсить орнаментами и рисунками. Такая модель будет красиво смотреться в любом интерьере. В финансовом отношении отделка будет тем дороже, чем выше будет качество плитки, применяемой для нее. А изразцы носят не только эстетическую функцию – в них отлично держится тепло. Да и в уходе эти элементы неприхотливы. Если не получается сделать отделку своими руками – на помощь могут прийти профессиональные мастера.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова бывают разными по своему назначению. Если её назначение – приготовление пищи, то это варочная печь. Для отопления помещения используют отопительные печи. В бани устанавливают печи для бань. Для улучшения эстетического вида помещения устанавливают камин (каминную печь).

Основным показателем, к которому стремился в своих разработках И.В. Кузнецов, он считал повышение эффективности действия печи. Свои печи он дополнял улучшенными свойствами. Одним он устанавливал дополнительное оборудование, другим вносил изменения в топку, третьи обладали повышенным теплосбережением.

Подразделение печей в зависимости от их назначения:

• Варочные печи;
• Печи для отопления;
• Банная печка из кирпича;
• Просто барбекю или комплексы для улицы;
• Хлебная печь;
• Отопительно-варочные комплексы;
• Каминопечь.

Все эти конструкции доказали своё высокое качество широкой известностью и многолетней эксплуатацией. За всё время деятельности Кузнецовым разработано большое количество проектов печей. Сами проекты и их чертежи предоставлены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова маркируются – ОИК. Порядовки на печи различаются по присутствию букв в аббревиатуре. Если это будет отопительно-варочная печь, то ОВИК, если есть лежанка то, в названии будет буква «Л» и т. д.

Особенности колпаковых печей

1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;. Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

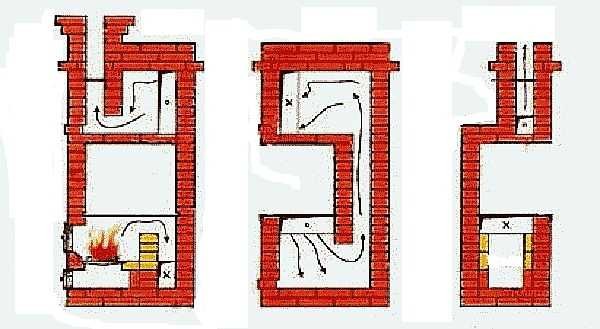

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

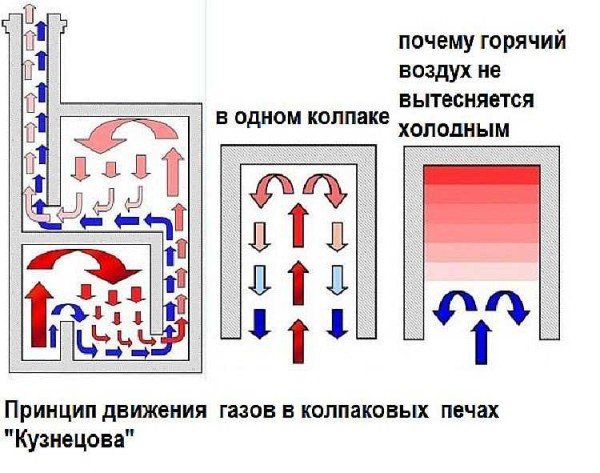

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25оС и утром не холодно. При температуре «за бортом» до -10оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома
