Как сделать раму для окна своими руками: объясняем по полочкам

Что такое современное деревянное окно?

Современное деревянное окно, как правило, имеет 3 слоя покрытия. Первый слой – пропитка. Благодаря этому, оконная конструкция из дерева не подвержена гниению и возникновению грибков. Соответственно, существенно повышается прочность древесины. Второй слой – промежуточная грунтовка. Она необходима для обеспечения необходимого уровня адгезии. К тому же грунтовка препятствует проникновению влаги и заполняет поры дерева. Деревянная рама также всегда покрывается финальным защитным слоем – краской или лаком. За счет этого деревянные окна имеют необходимый цвет и надежно защищен от негативных атмосферных воздействий.

Рис. 2. Элементы современного деревянного окна.

Современные деревянные окна для дачи

Дачный участок сегодня уже не ассоциируется с территорией, предназначенной исключительно для сельскохозяйственных нужд. Теперь дача – это место для комфортного и уютного отдыха на природе. Чтобы обеспечить такой отдых, загородный дачный дом, как правило, оснащается современными деревянными окнами со стеклопакетами. Такая конструкция имеет целый ряд преимуществ в сравнении с пластиковыми аналогами. В частности, окна из дерева обеспечивают безопасную эксплуатацию, эстетичность, отличные потребительские качества, а также возможность подбора формы и габаритов необходимого стеклопакета.

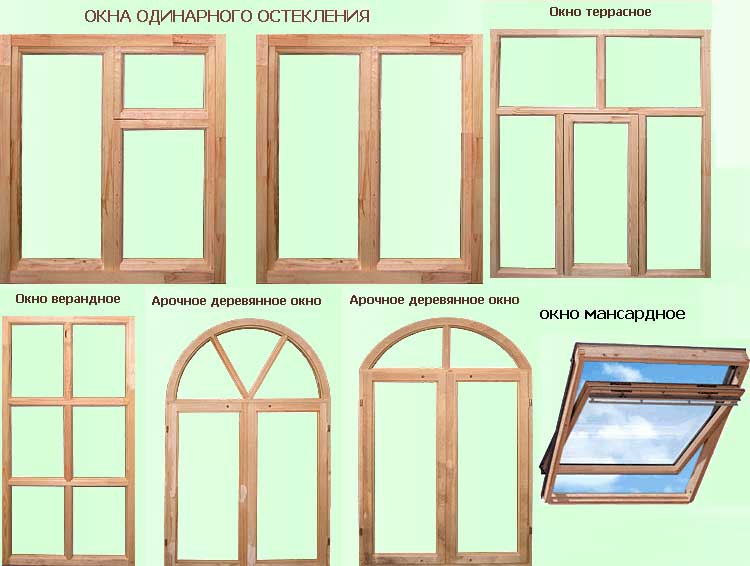

Рис. 3. Разновидности деревянных окон для дачи.

Современные деревянные окна для квартиры

Современные деревянные окна являются идеальным вариантом остекления не только загородных домов, коттеджей и дач, но и городских квартир. Подобная конструкция сочетает в себе прекрасные эстетические качества и экологичность. Помимо этого, деревянные окна со стеклопакетом отличаются качественной шумоизоляцией, высоким уровнем герметичности, удобством применения и практичностью. Все перечисленные особенности объясняют популярность деревянных окон в сравнении с их пластиковыми аналогами. Стоит добавить, что стоимость евроокон из древесины зависит от их размеров и комплектации. Кроме того, на стоимость влияет материал для изготовления.

Рис. 4. Деревянные окна для квартиры.

Минусы по сравнению с современными окнами

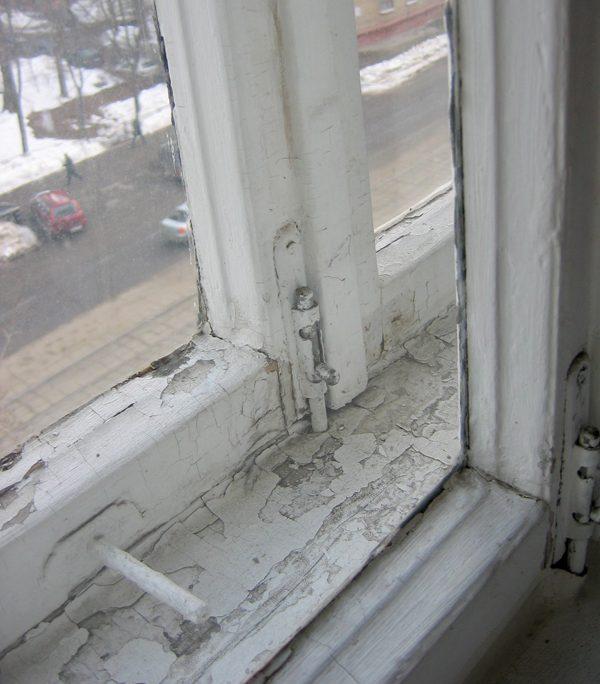

«Советские» окна из дерева имеют весомые недостатки, которые и побуждают менять старые конструкции, делая выбор в пользу современных окон из дерева или пвх.

Теплоизоляция

Шумо- и теплоизоляционные качества систем остекления советских времен зависят от толщины створки и стекла, состояния уплотнения между створкой и оконным коробом, качества фурнитуры и правильности монтажа окна в проеме. В старых моделях толщина створки составляет 0,4 см, что не позволяет выполнить многопрофильную фрезеровку и обеспечить несколько контуров стыковки рамы с уплотненителем.

В результате больших допусков при производстве старых оконных конструкций зимой необходимо закрывать имеющиеся зазоры бумажной лентой либо тканью, а весной — удалять самодельный утеплитель.

Современные окна лишены таких недостатков и обеспечивают хорошую тепло- и шумоизоляцию.

Также существует возможность изготовить на заказ и поставить конструкции с современными тонированными стеклопакетами для защиты от инфракрасного излучения, тогда как старые рамы имеют только стекла обыкновенные, а для того, чтобы уберечься от солнца используются шторы, специальная фольга либо ролеты.

Долговечность

Профиль для пластиковых конструкций изготавливают из ПВХ, армированного металлом, что делает их устойчивыми к деформации, перепадам температуры, воздействию влаги, масел, химических веществ. Качественные конструкции из пластика могут прослужить несколько десятков лет.

Профиль для современных деревянных евроокно производят из клееного бруса и пропитывают антисептиками, что гарантирует долгую службу (до 80 лет).

Несмотря на экологичность и натуральность деревянных профилей, изделия старого образца подвержены перекосу оконного переплета.

Наличие щелей и зазоров в старых конструкциях приводит к запотеванию стекол, накоплению влаги, что вызывает гниение древесины. Хроническая повышенная влажность провоцирует разбухание деревянных рам, а со временем они и вовсе коробятся. Сучки, имеющиеся в древесине, со временем ссыхаются и выпадают, на их месте образуются отверстия. Также в деревянных профилях могут присутствовать смоляные карманы.

В древесине часто заводятся древоточцы и сверлильщики, разрушая рамы изнутри. Дерево подвержено поражению плесенью и отличается высокой степенью горючести, что ощутимо снижает показатели его долговечности.

Продувание / герметичность

Старые окна советского производства не обладают хорошей герметичностью. Рассыхание или разбухание деревянного профиля приводит к образованию крупных щелей, через которые происходит приток воздуха с улицы. Охлаждение стекол обыкновенных способствует образованию конденсата, наледи и луж на подоконнике. Увеличивающиеся зазоры между стеклом и штапиком дают знать о себе в холодное время года, когда в помещении появляются сквозняки.

Существует множество способов самостоятельно утеплить старые конструкции, но они не всегда дают нужный эффект и требуют временных и силовых затрат. Поэтому многие, чтобы сделать окно герметичным, просто меняют его на пластиковое.

Современные оконные конструкции изначально устанавливаются с утеплителем для обеспечения нужной плотности при закрывании и герметичности стеклопакетов. Они не пропускают сквозняки, сохраняя тепло в помещении.

Внешний вид

Качественные изделия из дерева выглядят привлекательно, но требуют систематического ухода. Такую конструкцию необходимо регулярно красить, подкручивать петли.

Современные профили даже через 10-20 лет практически не меняют внешний вид, не нуждаются в покраске и особом уходе за фурнитурой.

Однако даже при правильном уходе профили из древесины с годами усыхают, появляется перекос, под воздействием осадков, холодного воздуха и ультрафиолета дерево разрушается, и даже регулярная покраска не способна кардинально изменить внешний вид в лучшую сторону.

Если вы хотите установить современные окна из дерева, можем порекомендовать две московские компании:

Осталась самая малость – вставляем стекла

Главная часть этапа – точность габаритов стекла. Это даст шанс избежать мостков холода, гарантирует прочное прилегание к раме. Даже малейшая несостыковка в 1 мм может стать причиной нежелательных результатов.

Обрабатывая стекло, важно соблюдать инструкцию по безопасности. Перчатки, очки – то, что обязательно при нарезке, это позволит защитить кожу от крошек стекла

Нарезают стекло, как правило, применяя алмазный стеклорез, а полировку делают, используя наждачную бумагу. Здесь всё довольно просто. Следует приготовить линейку, длина которой будет превосходить величину стекла. Нужно провести стеклорезом по всей длине. Перед нанесением герметика нужно приложить стекло, чтобы оно точно подходило по размерам. И лишь затем стоит обработать края. После чего раму крепят вместе со стеклом. Штапик применяется, когда стекло уже установлено. Тонкими гвоздями производят фиксацию. Когда штапики шире их можно зафиксировать саморезами. Стоит выбирать наиболее тонкие крепежные элементы.

Останется разместить окно на заготовленном месте, где уже установлен короб. Этот процесс включает следующие этапы:

1. Крепить конструкцию нужно в пазы.
2. Саморезы должны входить в стену при креплении, чтобы обеспечить прочность.
3. Образованные промежности смазывают монтажной пеной. Главное, чтобы она полностью высохла.
4. Затем рекомендуется начинать оформление откосов любым предпочитаемым способом. Зачастую применяется штукатурка, поскольку откосы на основе пластика не будут сочетаться с деревом.

Изолируем деревянные окна

Правильная технология установки деревянных окон обеспечивает минимальные показатели по теплопроводности и отличную изоляцию, защищая помещение от влажности и попадания воздушных масс

Важно учесть, что высокая степень перечисленных характеристик достигается повышенной стоимостью окна, поскольку для создания качественной теплоизоляционной системы необходимо провести ее по всему периметру корпуса. Предпочтение в этом стоит отдавать полиуретановой пене для монтажа, которую легко купить в большинстве специализированных магазинов

Теплоизоляцию установленного оконного блока из дерева выполняют с помощью пены

Заполняя пространство пеной, необходимо следить за толщиной наносимого слоя, который по краевой части не должен выходить слишком далеко при расширении. Излишки пены будут только марать пространство и приведут к банальному перерасходу. Также необходимо проконтролировать влажность, поскольку попадание воды недопустимо для обеспечения сцепки и надежности работ.

Самостоятельно и качественно вставить деревянные окна будет под силу даже новобранцу. Главное – соблюдать основные правила и двигаться пошагово, не пропуская важных деталей.

О чем ещё надо знать?

Есть несколько нюансов, о которых лучше знать перед покупкой:

Не бывает качественных дешевых материалов. Среди производителей, лучше ориентироваться на популярные марки. При этом обязательно проверять подлинность продукции, знаменитых изготовителей нередко подделывают.
Проверьте как устроено уплотнение рамы. Оно должно быть двойное, чтобы избежать скопления влаги, а значит испарения, конденсата на стеклопакетах и появления бактерий, размножения плесени.
Для установки дома или на даче рекомендуется покупать двухкамерный профиль. Окно состоит из 3-х листов стекла и 2-х воздушных камер. Этого вполне достаточно для температуры средней полосы России.
Часто пытаются выдать за качественный профиль, который называют объектным. Это тонкая рама, которая не используется в местах, где живут люди, но выглядит как обычная. Недобросовестные продавцы могут представлять ее как стандартную 2-х или 3-х камерную

На них, как правило, значительно ниже цена и на маркировочной пленке присутствует надпись «object», энджин, тендер и подобные.
Важно не только качество, но и соблюдение технологии монтажа. Выбирайте проверенную, желательно знакомыми людьми, фирму-установщика.
Существует 3 класса окон: эконом, стандарт и премиум

Оптимальными считаются стандарт и премиум, эконом не подходит для жилых помещений. Уговоры продавцов, применяющих отвлекающую терминологию, здесь слушать не надо.
Уплотнитель рамы и стеклопакета должен быть из резины. Полиуретан, который иногда ставят производители, может деформироваться под тяжестью и температурой. Тогда придётся делать регулировку.
Фурнитура должна быть выпущена из нержавеющих, не ломких материалов, по европейским стандартам качества.
На раме должны быть вентиляционные щели, поддающиеся регулировке. Тогда створки будут реже открываться и затормозится износ.

Лучшими считаются профили российского производства по немецким технологиям. Они продают высококачественный материал, который не будет деформироваться на солнце, желтеть или трескаться. Перед покупкой рекомендуется запросить сертификат качества у продавца. Часто встречаются подделки под этих производителей, которые можно отличить по цвету (они темнее), отсутствию или странной маркировке, разнице в цвете между штапиком и профилем. Качество китайских, турецких рам, а также фурнитуры из этих стран оставляет желать лучшего. Попытка сэкономить несколько тысяч может обернуться полной заменой окна через непродолжительное время.

Установка стекол

Перед резкой стекла нужно определить точные размеры. Рулеткой вымеряются расстояния между пазами. Под воздействие влаги, деревянные детали будут расширяться или сжиматься, поэтому вырезка стекла проводится на 4 мм меньше промера. В противном случае стекло может треснуть под давлением.

Работу по нарезке стекол можно доверить специалистам, но можно сделать и в домашних условиях.

Процесс разрезания стекол и их установку проводят в таком порядке:

1. Материал укладывают на горизонтальную ровную поверхность.
2. Поводят разметку на стекле по вымеренным величинам.
3. Первый разрез делается с короткой стороны стекла, а затем с длинной.
4. Стеклорез проводят вдоль размещенной на стекле линейки, причем проводить нужно только один раз.
5. Помещают стекло на край стола, чтобы надрез находился над полом и слегка надавливают для проведения разлома на 2 части.

Перед вставкой стекла на кайму рамы наносится герметик, а затем помещается в нее стекло. Поверх стекол устанавливают штапики, которые фиксируют гвоздями или саморезами. После окрашивания головки металлических деталей практически незаметны.

Монтаж окна

Процесс установки изготовленной конструкции начинается с подготовки проема. Если есть необходимость его можно расширить или, наоборот, сделать меньше. Все поверхности очищаются от мусора и делаются максимально ровными. Трещины можно заделать клеем для плитки, который впоследствии будет закрыт шпаклевкой. Следующим этапом осуществляется фиксация изготовленного короба. Его необходимо разместить в проеме по вертикальному и горизонтальному уровню. Чтобы выровнять его, можно сделать подкладки из деревянных колышков. Далее делается разметка и сверлятся отверстия как в древесине, так и в стене. Фиксацию короба лучше осуществлять рамным анкером, для головки самореза необходимо сделать потай, чтобы рама окна встала без заминок.

На короб устанавливается рама. Она должна быть хорошо подогнана, чтобы через щели не поступал воздух. Для дополнительной фиксации и герметизации можно использовать специальные составы. Следующим этапом навешивается створка, если она предусмотрена. Предварительно вешаются петли, если этого не было сделано ранее. В последнюю очередь выполняется установка стеклопакетов. Они фиксируются на своих местах посредством штапиков. Обычно конструкция стеклопакета предусматривает наличие уплотнительной ленты, которая закрывает пространство между стеклом и рамой. Далее можно установить на свое место рукоятки.

Последним этапом является ликвидация щелей между коробом и оконным проемом. Делается это монтажной пеной. В этом случае рамы должны быть закрыты, а пены не стоит наносить много, т. к. при расширении она может деформировать деревянную конструкцию окна. Когда пена высохнет, ее необходимо срезать. Следующим этапом является установка подоконника. Часть, которая будет выступать над радиатором не должна иметь вылет больше 5 см, т. к. его будет легко повредить. Подоконник садится на монтажную пену, после чего его необходимо хорошо придавить. Завершающим этапом установки окна является декоративная отделка откосов. Выполнить ее можно гипсокартоном или шпаклевкой.

Достоинства и недостатки

Существует множество модификаций деревянных окон. При желании подобрать подходящую конструкцию можно на любой кошелек и вкус хозяина. Однако перед тем как отправляться в магазин за такими конструкциями, следует детально рассмотреть, какими плюсами и минусами они обладают. Для начала стоит ознакомиться с преимуществами, характерными для окон из дерева.

В первую очередь следует выделить привлекательный внешний вид подобных конструкций. С их помощью можно преобразить не только фасад здания, но и внутренний интерьер. Деревянные окна являются экологически чистыми и безопасными для здоровья человека. Эти конструкции отличаются неплохими теплоизоляционными свойствами.

Современные виды древесины не боятся температурных перепадов и природных капризов. Качественные конструкции из древесины не копят статическое электричество, как, например, конструкции из поливинилхлорида. По этой причине подобные окна не будут притягивать к себе пыль. Их не придется слишком часто чистить.

По словам домовладельцев и специалистов, деревянные окна обладают неплохими звукоизоляционными свойствами. Даже в условиях высоких температур и под действием лучей ультрафиолета натуральное дерево не выделяет вредных и опасных веществ, наносящих ущерб здоровью домочадцев. Деревянные окна легко вписываются во многие интерьеры и гармонично сочетаются с большинством предметов мебели. Окна из дерева устойчивы к образованию конденсата. Эти конструкции обеспечивают отличную вентиляцию внутри помещения.

Подобные окна отличаются хорошей герметичностью. Они смотрятся стильно, могут быть украшением определенной интерьерной композиции, намекая на благополучие хозяев дома. Конечно, деревянные окна имеют и свои недостатки

Обратим на них внимание:

• С течением времени окна из дерева начнут пропускать влагу и деформироваться. Избежать таких проблем можно лишь с помощью защитных средств. Об уходе за такими конструкциями забывать нельзя.
• Деревянные профили придется не только постоянно обрабатывать специальными пропитками, но и освежать их внешний вид, например, подкрашивать.
• Деревянные конструкции подвержены возгоранию. Они легко воспламеняются и активно поддерживают пламя.

Изготовление оконной рамы для деревянного окна

Следующий шаг: непосредственно изготовление самой оконной рамы. Для этого понадобится деревянный брус сечением 60*40 мм или больше, это зависит от того, какого размера будет окно. Толщина профиля определяется количеством стёкол, которые будут вставляться в окно. Если в раме предусмотрен монтаж одного стекла, достаточно двух пазов. В случае двуслойного стеклопакета добавляется еще один паз (для закрепления второго стекла). Стёкол в одном окне может насчитываться больше, поэтому для каждого должен быть предусмотрен запасной паз.

Чтобы пропилить профиль, пользуйтесь фрезерным станком. Стекло рекомендуется фиксировать толщиной около 4 мм.

Рама собирается следующим образом:

Все четыре угла досок следует делить наискось на две равные части – 90/2=45 градусов. При соединении досок неподвижность обеспечивается посредством саморезов. Углублять их нужно максимально глубоко.

Изготовление окон своими руками

При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже

Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.

Из пластика

В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.

Важно ровно соединить углы профиля

Пошаговая инструкция сборки пластиковых окон:

Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра.
Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер.
Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.

После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника.
Удаление следов сварки. Проводится острым ножом и стамеской

Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом.
Изготовление стеклопакета. Сначала нужно нарезать нужное количество одинаковых по размерам стекол

Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона.
Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.

В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.

Из дерева

Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить

Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.

Деревянная оконная рама своими руками изготавливается в такой последовательности:

1. Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
2. Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
3. Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
4. Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.

В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.

Где сейчас используют окна старого типа

Старые деревянные окна — исчезающий вид архитектурного облика блочных строений. С каждым месяцем их становится меньше и меньше, а им на смену приходят металлопластиковые конструкции. Практически все деревянные окна без стеклопакета для квартир уже застеклены, что существенно изменило внешний вид строений.

Жилищно-коммунальные хозяйства постепенно меняют простые деревянные окна подъездов на варианты из металлопластика. В некоторых зданиях еще остались окна старого образца, но их количество постоянно уменьшается.

При замене оконных рам некоторые находчивые хозяева находят новое применение обычным деревянным окнам, задействуя их на дачах, для оформления веранды или теплицы, в качестве солнечной стены — перегородки между комнатами.

Поделитесь с нами и читателями: на какие новые окна Вы бы заменили советские?

Деревянные со стеклопакетом
30.77%

Дерево-алюминиевые
0%

Пластиковые
30.77%

Не стал(а) бы менять
38.46%

Проголосовало: 13

Изготовление рамы. Второй слой.

Берем оставшиеся заготовки 50 мм толщиной и 65 мм – шириной. Распускаем их по толщине на брусочки 30 и 20 мм, ширина 65 мм остается прежней.

Сначала доводим последний штрих, относящийся к первому слою рамы. Устанавливаем брусок, который будет отгораживать форточку от нижней створки. Делаем ее из планки 30 мм шириной. Крепим ее так же на клей и саморезы, не забывая выдерживать прямые углы всей конструкции.

Прижимаем на несколько секунд, чтобы клей схватился и стягиваем склеиваемые поверхности струпциной или тисочками. Затем, чтобы удержать плотность склейки садим элементы на саморезы.

Если вы помните, одну вертикальную заготовку мы делали чуть шире остальных, 75 мм вместо обычных 65 мм. Мы ее тоже порезали по толщине, нам понадобится часть так же шириной в 30 мм. Вот эта широкая планка «пойдет» на срединный вертикальный брусок. Нам ведь нужно, чтобы она выступала за брусок с двух сторон.

Чтобы не сверлить лишнего, на сверло можно накрутить изоленту. Тогда при сверлении будет видна достаточная глубина отверстия

Теперь можно приступить к покраске. Если Вы покрываете раму без помощников, то сначала лучше выкрасить боковины, а потом лицевую часть. Так лучше удается избежать подтеков.

Когда будете выбирать в магазине расцветку морилки и лака, проследите чтобы продавец показал выкраску именно того производителя, продукцию которого вы собираетесь приобретать. Какой-нибудь «дуб» или скажем «палисандр», у разных производителей по цвету будет очень сильно отличаться.

Чтобы сказать, что рама полностью готова, и можно переходить к изготовлению створок, нам остается проложить резиновый уплотнитель. Берем так называемый «Д»-образный. Называется он так потому, что в сечении напоминает латинскую «D». Этот уплотнитель уже имеет липкий слой, дополнительно наносить клей не нужно.

Как сделать раму для окна своими руками?

Не обязательно быть столяром, что бы сделать самому раму. Для этого нужно несколько инструментов и немного времени, так же дерева.

Таким образом можно остеклить не большой домик.

Для начала нужно приобрести только сухую древесину. Отлично подойдут брусья, можно взять клееный вариант брусьев. Можно взять доски с сечением 5*15 см. Брус подойдет 5*5 см.

Так же некоторые материалы: металлический угольник, клей столярный, стекло для остекления.

Не мешало бы сделать чертеж, так же под рукой иметь пилу, стамеску, молоток.

Вот чертеж окна

Нужно в доске 5*15 см сделать паз, доска должна стать похожа на Г букву в профиль.

Дальше нужно подготовить доски по точным размерам окна. Затем собираем раму паз в паз. Лучше всего укрепить углы рамы — промазать клеем, вставить шипы. Нужно следить за углом рамы в 90 градусов.

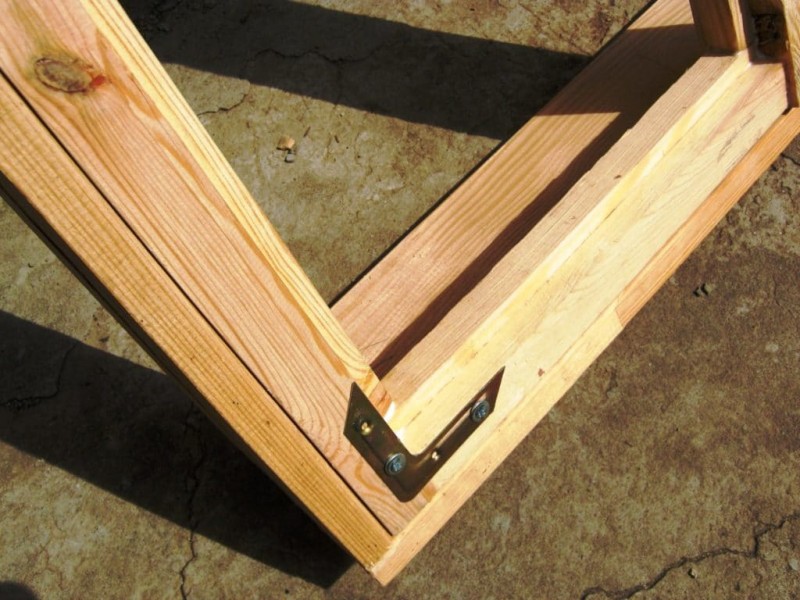

В углы можно поставить металлические угольники, их можно приобрести в специальном магазине.

Дальше следует сделать такую же раму, только меньшим сечением. Это подвижная часть которая открывается со стеклом.

Получается до этого делается коробка, после рама.

При этом зазор должен быть между подвижной частью и рамой всего 0,1-0,2 см.

После того как все элементы сделаны собирают окно с помощью петель.

Деревянная рама очень капризна. У нас в доме в деревне мы установили хорошие деревянные рамы. Каждый год их снимали и обрабатывали. Но время не щадит никого. Эти рамы начали гнить, но прослужили 10 лет точно.

Сейчас хотим заменить на пластиковые.

Если вы хотите минимум ухаживания за рамой и максимум долговечности, тогда лучше сделать свой выбор в пользу пластиковых или алюминиевых рам.

автор вопроса выбрал этот ответ лучшим

Мой дедушка, опытный столяр оставил мне некоторые знания и инструмент. Когда я был подростком показывал как сделать с нуля, например, табурет. С «нуля» это начиная от круглого соснового бревна и без использования электроинструмента. Пользуясь этим опытом покажу как сделать оконную раму как говорят «на коленке» и подручным инструментом.

Приготавливаем сосновые бруски, в данном случае получились сечением 40 х 40 мм. а четверть для монтажа стекла 10 х 10 мм;

Запиливаем по намеченным линиям, так чтобы карандаш оставался на дереве, а не спиливался (иначе из-за толщины полотна пилы узел будет не плотным).

Стамеской вырубаем внутреннюю часть проушины. Выпадающие кусочки материала пойдут на изготовление шкантов.

Если шип не входит в проушину — немного шлифуем рашпилем. Для удобства каждый угол лучше пометить карандашом.

Собираем все изделие и проверив диагональ сверлим отверстия под шканты.

В конце каждый угол намазывается клеем в разобранном положении и собирается на шкантах.

Это небольшая рама для бани, но примерно по такому же принципу собираются и большие изделия. Только на средних элементах четверть для стекла выбирается с двух сторон.

Вот минимум инструмента необходимого для изготовления деревянных изделий своими руками.

Успехов в строительстве!

Для изготовления рамы понадобится брус 50х50 мм, доски 50х150 мм, стекло, клей столярный, угольники оконные из металла. Из инструментов электрорубанок, пила, молоток, стамески.

Брать только хорошо просушенные брус и доску строганую. Сначала сделать коробку по размеру оконного проема из доски. Доска по размерам распиливается на четыре части и соединяются между собой при помощи прямого паза и прямого шипа и небольшого количества клея или в «ласточкин хвост». Пазы делаются на вертикальных деталях рамы, а на горизонтальных выпиливают шипы. Места соединения должны быть под углом 90 градусов. Чтобы укрепить коробку, нужно к торцам по углам набить металлические уголки.

Сама рама делается из бруса 50х50 мм в той же последовательности, что и коробка. Предусмотреть зазор между коробкой и рамой в

2 мм, чтобы в дальнейшем рама без проблем открывалась и закрывалась. Брус электрорубанком хорошо прострогать, подготовленный профиль распилить на заготовки, выпилить шиповое соединение. Соединить детали, не допускать малейших погрешностей, соединять только под прямым углом.

«Ленивая рама» изготавливается следующим образом — берём два бруса, один меньше другого в 2 раза и сбиваем их вместе:

Полученную конструкцию размечаем по размерам окна и распиливаем четыре заготовки под 45 градусов по распилу так, чтобы при составлении их друг с другом получилась рамка по площади равная проёму окна:

По углам скрепляем их между собой саморезами. Получившуюся раму устанавливаем в оконный проём и вставляем в неё стекло. Стекло укрепляем штапиком или брусом, при необходимости замазываем щели.

Если надо сделать раму из двух стёкол и более, тогда просто регулируем расстояние внутри наружного кольца бруса — внутренними брусами, не забывая о толщине стекла.

в избранное ссылка отблагодарить

Изготовление деревянных рам для окон

Перед столярными работами обязательно сделайте чертежи.

Для примера схема окна 80/ 60 мм

Потребуются такие материалы и инструменты:

• клей столярный;
• металлические оконные уголки;
• стекло;
• бруски из дерева;
• пила по дереву;
• стамески разных размеров;
• молоток.

Оконные переплеты могут быть различных конструкций:

• глухая (простая в изготовлении модель);
• со створками (от 1 до 3);
• с подъемом при открытии;
• раздвижные;
• с форточкой или дополнительной фрамугой.

Проще всего сделать оконную раму с одной створкой. Чтобы обеспечить длительный срок ее службы, нужен качественный материал. Он требует тщательной просушки.

Лучше использовать «срощенную» древесину, а не цельный массив. Клееный брус из дерева — часто применяемый в строительстве материал. Он прочнее и лучше противостоит воздействию атмосферных условий. Если использовать цельнодеревянные детали, то их необходимо обработать специальным составом для защиты.

Рама делается в виде коробки, которую закрепляют в оконном проеме, а затем в нее вставляют остекленные каркасы. Коробку изготавливают из досок, имеющих сечение 50 на 150 мм. Толщина бруса для рамы равняется 50 на 50 мм, а для форточки толщину бруса выбирают в зависимости от ее размеров — чем она больше, тем толще должен быть материал.

Процесс изготовления можно подсмотреть на видео в интернете.

Как сделать коробку из досок

Оконная коробка

Количество материала, который вам потребуется, зависит от размера окон. Сначала нужно сделать коробку, на нее будет установлена рама. Коробка защищает ее  от деформации при усадке здания. Все элементы изготавливаются из сухой доски, она должна быть без трещин. Ее обрабатывают наждачной бумагой, это позволяет убрать мелкие заусенцы. Потом наносят разметку и вырезают части конструкции.

В процессе выполнения работ важно обращать внимание на внешний периметр изделия. Он должен быть примерно на 3 см меньше размеров оконного проема в стене. Далее следует посмотреть на внутренний периметр, он должен быть примерно на 3 мм больше размера рамы

Далее следует посмотреть на внутренний периметр, он должен быть примерно на 3 мм больше размера рамы.

Все элементы коробки соединяют по принципу паз-шип. Сделать его можно фрезой или ножовкой. Для работы вам потребуются стамеска и киянка. Шип делают на той части, которую планируют установить в вертикальном положении. Паз вырезают на элементе, который будет установлен в оконном проеме в горизонтальном виде.

Далее нужно взять наждачную бумагу и тщательно зачистить все элементы. Коробку собирают на полу или другой ровной поверхности. Шип и паз смазывают столярным клеем, это повышает прочность монтажа. Необходимо следить за тем, чтобы все части окна были соединены под углом 90°. Для этого используется металлический уголок.

Для того чтобы придать конструкции большую жесткость, в коробке по диагонали просверливают 2 отверстия. Это нужно сделать в тех местах, где происходит крепление по типу шип-паз. При помощи киянки в них вставляют штифты из дерева (так фиксируется прямой угол). Все штифты предварительно смазывают столярным клеем. Он должен высохнуть, поэтому коробку нужно оставить на некоторое время. На следующем этапе осуществляется изготовление оконной рамы.

Плюсы и минусы в отличие от пластиковых окон

Достоинства:

• Дерево природный экологически чистый материал, не испаряющий токсичных веществ вредных для здоровья.
• Деревянные окна выглядят гораздо эстетичнее, даже в сравнении с изделиями, изготовленными из дорогого текстурированного ПВХ профиля.
• Высокие теплоизоляционные характеристики древесины сочетаются с хорошим поглощением внешних шумов.
• При сравнительно небольшой массе древесина обладает достаточной прочностью, что обеспечивает сохранность внешней привлекательности на протяжении длительного срока эксплуатации.

Недостатки:

• Высокая стоимость. Даже самые бюджетные конструкции, изготовленные с соблюдением технологий, стоят достаточно дорого в сравнении с пластиковыми аналогами.
• Нарушение режима производства, в частности подготовка (сушка) материала часто приводят к последующим деформациям изделия, что достаточно сложно устранить.
• Меньшая практичность сравнительно с пластиковыми изделиями, особенно, если речь идет о мягких породах (сосна).

Изготовление рамы

Главным нюансом изготовления деревянных рам является сохранение формы и геометрии при сборке – в этом помогут заранее подготовленные чертежи. Брус для работы выбирается исходя из планируемой толщины стекла. Минимальный размер сечения – 60х40 мм. Для создания пазов используется электрорубанок или фрезер. Специалисты рекомендуют новичкам перед началом работы потренироваться на небольших кусках – сделать вертикальный или горизонтальный пропил.

Типовой чертеж для изготовления оконной рамы с размерами

Перед началом работ следует тщательно произвести все замеры. Если имеется такая возможность, лучше перепоручить эту работу профессионалам – отклонение в миллиметр может привести к нежелательным последствиям, сделать деревянное окно в таком случае не выйдет. Торцы подпиливаются под углом в 45 градусов.

Сборка элементов деревянного стеклопакета своими руками производится на столярный клей. Для придания дополнительной прочности на углах проделываются отверстия, в которые вставляют стержни из дерева, также промазанные клеем. Для дополнительного усиления на соединяющихся элементах выбивается при помощи фрезы паз, в который устанавливают шпонку. В результате конструкция должна стать неподвижной, чтобы самодельный переплет был практически монолитным.

Типы соединения углов

В качестве альтернативного варианта можно воспользоваться соединением шип-паз. Однако работа с ним может оказаться куда более трудоемкой, так как требует очень большой точности. Поэтому чаще всего при изготовлении окон из дерева применяется описанный выше вариант. После этого изготовление окна переходит к завершающему этапу.
