Монтаж системы инсталляции в жилой квартире. полезные советы, лайфхаки

Отделка инсталляции гипсокартоном: о чем нужно знать

Сегодня сложно встретить помещение, в отделке которого не использовался бы ГКЛ (гипсокартонный лист). Легкий и недорогой, надежный и долговечный, при правильном подходе гипсокартон прослужит многие годы, при этом данный тип отделочных покрытий вовсе не такой хрупкий, как может показаться на первый взгляд.

Есть необходимость провести обшивку инсталляции – только гипсокартоном можно это сделать легко и не теряя качества готового покрытия. Ведь этот материал для черновой отделки помещений не имеет аналогов, а работы по монтажу ГКЛ не требуют никаких специальных знаний и доступны каждому.

Отделку инсталляции можно произвести самостоятельно — это не займет много времени.

В основном именно совокупность указанных факторов привела к тому, что ГКЛ практически захватил рынок, не имея никаких достойных конкурентов. И даже такая престижная и дорогая когда-то профессия, как штукатур, сегодня практически отходит в прошлое, всецело уступая пальму первенства внутренней отделки гипсокартону.

Однако монтаж короба на инсталляцию – это процесс, требующий определенного набора инструментов и последовательности действий. Об этом поговорим далее.

Обшивка и отделка инсталляции листами гипсокартона

Такой элемент сантехники, как инсталляция, как нельзя лучше вписывается в общую концепцию современного ремонта. Ведь по негласным правилам все коммуникации и линии обеспечения должны быть закрыты. Поэтому, с учетом приемлемых цен, скрытый бачок все чаще стали устанавливать в бытовых туалетах. Пример обшивки инсталляции гипсокартоном Латинскими буквами маркируют изделия по системе обозначение компании Кнауфф, также можно встретить отечественные сокращения ПН (профиль направляющий), ПП (потолочный профиль) и ПС (стоечный). Для крепления элементов каркаса к несущим стенам и между собой потребуются соответствующие метизы.Чтобы спрятать инсталляцию в стене наиболее подходит гипсокартонная отделка, собранная на основе каркаса из металлических профилей. Поэтому потребуются соответствующие материалы, а также набор инструментов для гипсокартона.

Известно, что гипсокартонные панели бывают трех основных типов, которые стоит использовать для отделки поверхностей в определенных условиях. Для отделки стен санузла, ввиду специфики помещения – повышенной влажности, требуется материал, способный выдержать подобные воздействия. Пример отделки инсталляции унитаза Идеальным будет применение для отделки инсталляции унитаза влагостойкий тип гипсокартона. Он имеет зеленый окрас лицевой поверхности. Пример сборки каркаса инсталляции из профилей Для сборки каркаса на стену под отделку инсталляции гипсокартоном настоятельно рекомендуется использовать только металлический профиль с качественным цинковым антикоррозионным покрытием. Использование деревянных реек для сборки основания недопустимо в связи со спецификой помещения (влажность). Профили требуются двух видов: направляющие (маркируются буквами UD) и стоечные (обозначение CD).

Как обшить гипсокартоном инсталляцию для унитаза

Перед началом обшивки инсталляции следует проверить её исправность: установить унитаз, затем открыть вентиль, а бачок наполнить водой. Если удалось слить воду, значит, инсталляция пригодна к работе.

Инструменты и строительные материалы для прошивки

В процессе фиксирования гипсокартонных листов будет использована база для каркаса — гипсокартонные листы и сама система инсталляции. Также потребуется следующий инвентарь:

• Рулетка с маркером
• Разводной ключ
• Отвертка
• Болты и дюбели
• Саморезы
• Молоток
• Силикон
• Уровень
• Плоскогубцы
• Дрель со сверлами

Это список сформирован на основе главных инструментов для работы с инсталляцией, в отдельных случаях может понадобиться и другой инвентарь для ремонта. Болты, саморезы или дюбели рекомендуется приобретать с запасом, чтобы при необходимости добавить недостающую деталь.

Создание каркаса для инсталляционной системы

Когда все необходимые детали в наличии, то можно создавать и фиксировать каркас для санузла. Строители рекомендуют придерживаться нескольких советов, которые подскажут, как правильно зашить инсталляцию гипсокартоном:

• Делайте монтаж каркасной основы в той же плоскости, где находится инсталляция
• Для формирования каркаса выберите направляющий профиль 27 на 28
• Пришейте профиль к инсталляции саморезами «металл-металл»
• Паз профиля должен быть направлен к стене и потолку, поэтому устанавливать его нужно сверху и по бокам инсталляции
• Воспользовавшись уровнем, отметьте пределы, на которых заканчивается каркас
• Профиль надо установить на стену таким образом, чтобы паз был направлен внутрь

Когда основа для каркаса создана, нужно установить нарезанные профили 27 на 60 в готовую основу. Из обрезков профилей можно нарезать крепления, которые помогут установить профиль к стене.

Как отделать инсталляцию гипсокартоном

Дальше – крепление гипсокартона к инсталляции. Зашивать инсталляцию гипсокартонными листами необходимо в 6 этапов, после чего можно приступать к эксплуатации установленной сантехники. Рассмотрим основные этапы, которые подскажут, как обшить инсталляцию гипсокартоном:

1. Разметьте строительный материал согласно инструкции подвесной сантехники;
2. Первый лист гипсокартона крепите к передней части системы инсталляции;
3. Перед тем как приступать к облицовке, закрепите в переднем вырезе бачка защитную крышку;
4. Все свободные стороны инсталляции должны быть закрыты гипсокартонными листами;
5. В раме основы просверлите отверстия, которые будут соединять гипсокартонную зашивку;
6. Соедините стальную раму с системой и зафиксируйте ГКЛ шурупами.

После того как зашили инсталляцию гипсокартоном, установите к стене и ГКЛ профиль для фиксации верха и боковых фрагментов.

Благодаря информации о том, как закрыть инсталляцию гипсокартоном, какие выбрать материалы для зашивки, можно ли крепить инсталляцию к гипсокартону, как создать каркас, у вас есть возможность подготовиться к ремонту ванной комнаты. Если правильно выполнять инструкции, то в результате вы получите просторный санузел с исправно работающей сантехникой.

Создание каркаса для инсталляции

Ниже приведена пошаговая инструкция как сделать каркас для трехстороннего короба вокруг инсталляции унитаза:

1. С помощью строительного уголка и уровня переносят контур рамы инсталляции на стену.
2. От контура на стене отбивают две параллельных линии на полу к стойкам инсталляци
3. Нарезают по размеру контура и рамы две пары боковых направляющих профилей. Верхнюю пару элементов — делают длиннее на две ширины спинки (56 мм).
4. Сверлят на стене и полу отверстия для дюбелей (анкеров).
5. Крепят направляющие профили по «внешней» границе контура на стене.
6. Крепят к раме профили через стенку (полку). Монтаж проводят таким образом, чтобы спинка профиля была на одном уровне с «лицевой» плоскостью инсталляции.
7. Нарезают по размеру стартовые профили для крепления на полу. Устанавливают их между вертикальными направляющими профилями на стене и инсталляции унитаза.
8. Вырезают из стоечных потолочных профилей перемычки, которые служат ребрами жесткости для получившейся конструкции и для гипсокартонных стенок короба. Длину отрезков делают короче, чем глубина короба на 3-4 мм — учитывают две толщины спинки профиля (по 0.5-0.6 мм) плюс небольшой запас на погрешность разметки и измерений. Перемычек надо как минимум пять — две по углам каркаса, по одной посредине сверху и на каждой боковой стенке короба. Если высота инсталляции унитаза больше 80 см, то по бокам надо по две перемычки.
9. Монтируют перемычки, вставляя их между направляющими профилями на стене и на раме инсталляции унитаза.

На этом каркас готов — приступают к обшивке.

Как устроена инсталляция для подвесного унитаза

Главное преимущество обшивки гипсокартонной конструкции заключается в возможности оставить снаружи каркаса только унитаз и кнопку слива. Система инсталляции для подвесного унитаза состоит из 5 основных элементов: металлическая рама, бачок, отверстия для монтажа, вентиль и отвод для слива.

Металлическая рама оснащается выдвигающимися штангами, которые служат для регулировки высоты. Шпильки на раме предназначены для крепления инсталляции на стену санузла. Есть панель с резьбовыми гнездами, в которые нужно вкрутить болты, чтобы зафиксировать чашу унитаза.

Отличие подвесных унитазов от обычных – плоский сливной бачок. Основу бачка изготовляют из пластика и помещают в изоляцию из стиропола. Такая процедура помогает защитить сантехнику от появления конденсата. Система для слива воды установлена в передней части бачка и отвечает за функционирование унитаза.

Систему инсталляции подключают к водопроводу через отверстие для монтажа переходника. Располагается она сбоку или сверху сливного бачка.

Главная задача вентиля — перекрывать при необходимости воду, дозировать слив и не допускать переливания.

Отвод для слива закрепляется к бачку и обеспечивает смывание воды, когда нажимают на кнопку унитаза.

Jpg» alt=»обшивка инсталляции гипсокартоном » width=»800″ height=»600″ srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/09/img_19665..jpg 300w, https://remontcap.ru/wp-content/uploads/2017/09/img_19665-174×131..jpg 70w» sizes=»(max-width: 800px) 100vw, 800px»>

Как работать с гипсокартоном

Работа с гипсокартоном – это прежде всего создание каркаса и его дальнейшая обшивка. Обычно конструкции из гипсокартона применяют для создания подсветки, выравнивания стен, возведения перегородок, арок и ниш.

Монтаж гипсокартона своими руками происходит следующим образом.

• Отступите от стены не менее 3 см (ширина профиля), и сделайте отметки: с помощью отвеса или лазерного уровня прочертите линию, на которой будет располагаться стена из гипсокартона.
• Закрепите основные направляющие UD профили на пол и потолок. Их край должен идти по вашей линии.
• После этого необходимо выставить вертикальные стойки из CD-профилей. Для этого их вставляют в направляющие и прикручивают саморезами друг к другу.
• Чтобы придать жесткость профилям CD, каждые 50 см они крепятся к стене с помощью подвесов, которые скрепляют со стеной двумя дюбель-гвоздями. Подвесы прикручиваются к профилям саморезами, а их углы загибаются.

Ширина стандартного листа гипсокартона составляет 120 см, поэтому расстояние между центрами CD профилей – 60 см. После монтировки каркаса в него кладется утеплитель, электропроводка, водопроводные трубы или трубы отопления. При установке листов гипсокартона на потолке используют не только прямые подвесы, но и проволочные тяжи и «бабочки», у которых есть специальные стальные «крылышки», фиксирующие тяжи на нужном расстоянии от потолка.

Виды крепежа для создания каркасаУстановка гипсокартона на потолок предполагает, что вы используете для этого специальные крепления — анкеры. Саморезы для установки гипсокартона ввинчивают с шагом 25-30 сантиметров.

Рекомендуем посмотреть это видео, в котором показан монтаж гипсокартона:

Как заделать стыки листов

После окончания монтажа необходимо заделать стыки и шляпки саморезов в гипсокартоне. При стыке целых листов кромки должны образовать требуемую форму, а при монтаже отрезанных кусков отрезают фаску для обеспечения треугольного шва.

Для заполнения монтажного шва используйте шпаклевку. Место стыка усиливается малярной сеткой (серпянкой). Серпянка используется после заполнения шва шпаклёвкой, потом шпаклюется начисто. Для усиления углов можно использовать армирующие перфорированные уголки.

Сейчас ни один ремонт в квартире не обходится без такого практичного материала, как гипсокартон. Если вы научитесь правильно работать с ним, то у вас получится создавать потрясающие конструкции для скрытия коммуникаций, создания перегородок и зонирования помещений.

Как сделать разборный короб

При необходимости обеспечения доступа к коммуникациям, есть интересный способ сделать разборный короб из гипсокартона и плитки. Общая технология сооружения разборной конструкции не отличается от обшивки инсталляции:

• Сначала вокруг металлической рамы собирается каркас из профиля.
• Затем замеряются и вырезаются заготовки из гипсокартонного листа для зашивки каркаса.
• Затем осуществляется крепление гипсокартонной обшивки к каркасу, которое выполняется в нескольких точках: обычно вкручивают по два самореза с каждого края ГКЛ, сверху и снизу. Когда обшивка «прихвачена», на нее наклеивают керамическую плитку. При этом во время облицовки плиткой фиксирующие гипсокартонный лист саморезы выкручиваются. Сначала клеится плитка снизу, предварительно выкручиваются нижние саморезы, после схватывания клея фиксация производится через плитку: для этого в ней просверливается отверстие, в которое затем вкручивается саморез, далее клеится верхняя часть плитки. Шляпки саморезов затем закрываются пластиковыми заглушками под цвет плитки.

Такая конструкция «экрана» позволяет в случае необходимости снять декоративные заглушки, выкрутить метизы и аккуратно снять переднюю панель и обеспечить, таким образом, свободный доступ к коммуникациям, спрятанным за облицовкой.

Каким материалом обшить инсталляцию для унитаза

Инсталляционный короб можно обшивать гипсокартоном или гипсоволокнистым листом. Строители отдают предпочтение отделке инсталляции гипсокартоном, потому что данный строительный материал находится в доступной ценовой категории и универсален в использовании. Его характеристики:

• Экологичность
• Пластичность
• Огнестойкость

Поэтому гипсокартонные листы используют во многих сферах строительства для ремонта на даче или в квартире.

Гипсокартонную обшивку рекомендуется покрывать керамической плиткой, чтобы дополнительно понижать уровень влажности в комнате. Установите в санузле для вытягивания влажного воздуха из помещения электрический вентилятор, который предотвратит деформирование стены.

Нюансы установки

В каждом деле есть свои секреты. Есть свои нюансы и при установке инсталляции.

Блочной инсталляции

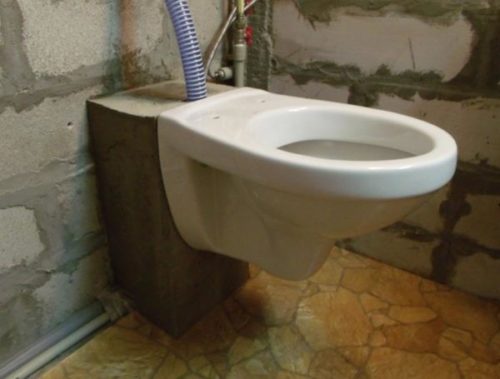

С появлением блочной конструкции с навесным унитазом серьезной проблемой стало его крепление к стене. При этом предлагаемый производителями сантехники метод монтажа шпилек, на которые навешивается чаша, вряд ли понравится хозяевам, так как крадет часть пространства и с трудом вписывается в дизайн туалета.

Кратко о способе. Собирается опалубка. В нее устанавливаются шпильки с шайбой и гайкой с тыльной стороны. Все это заливается бетоном, который потом облицовывается кафелем.

Специалисты сантехники взяли на вооружение другие методы. О секретах ниже.

1. Капитальная стена просверливается насквозь перфоратором с длинным сверлом. Здесь еще одна маленькая хитрость: сверло очень часто, буквально каждые 20-30 сек., охлаждается маслом. С обратной стороны под шайбу и гайку (головку болта) рассверливается потай.

Ставится длинная шпилька, если изнутри квартиры или болт, если с наружной стороны стены. Потай заделывается шпатлевкой и облицовывается. Такой способ идеально подходит для частных домов. В многоэтажке вряд ли соседи разрешат рушить отделку своих стен. Поэтому на вооружение необходимо брать следующий способ.

Схема крепления бачка со шпильками через стену.

2. В бетонную стену загоняются анкеры, если она монолитная или используют специальные дюбеля при наличии полостей. Здесь есть еще один секрет. До установки унитаза шпильками нужно раскрыть распорки. Шпильку просто так не провернешь — нет головки. Сантехники для этих целей используют гайку-гриб, то есть не сквозную.

Дюбель-«лепесток» для бетонных конструкций с полостями.

Затянутая анкерная шпилька.

Анкерная шпилька.

То же они советуют делать и тем, кто выполняет работы самостоятельно. В продаже такую деталь найти невозможно. Поэтому остается один выход: искать токаря и заказывать необычную гайку у него. Однако профессионал в одном деле не означает, что человек профи в другом.

Еще наши деды знали, как вкручивать и выкручивать шпильки с помощью двух гаек: заворачиваешь их на шпильку, а затем с помощью двух ключей туго законтргаиваешь. За верхнюю гайку шпилька вкручивается, за нижнюю, выкручивается.

Рамной инсталляции

При установке рамной инсталляции профессионалы советуют:

• использовать более современную панель с двумя кнопками, что позволит экономить воду;
• располагать панель слива или между двумя плитками или в центре одной из них;

• устанавливать верхний край чаши унитаза по высоте в пределах 40-44 см;
• толщину защитного экрана или фальшстены не делать больше 7 см;
• проводить тщательный контроль качества работ на каждом этапе установки инсталляции.

Проверка устройства на работоспособность

После того, как вы самостоятельно провели все монтажные работы, и система была подключена, нужно проверить ее на работоспособность. Как это сделать? Нужно просто включить подачу воды и подождать пару минут. Это необходимо, чтобы вода успела наполнить сливной бак. После этого воду сливают и внимательно наблюдают, нет ли протечки и нормальный ли напор при поступлении воды в унитаз.

Если вдруг обнаружена протечка, то нужно проверить, насколько правильно расположены уплотнители. Если их нужно заменить или поправить, то воду снова отключают и откручивают крепежи, которые крепят бачок к унитазу.

Бывает, что при проверке оказывается, что унитаз плохо закреплен. Тогда необходимо затянуть болты. Но не следует прилагать для этого слишком много усилий, иначе так можно сорвать резьбу.

Разновидности инсталляций для унитаза

На сегодняшний день существует 2 разновидности инсталляций, имеющих свои конструктивные особенности.

Блочные конструкции
монтируются только на капитальных стенах и состоят из бачка из пластика с арматурой. Комплект креплений дополнительно прилагается к унитазу. Такой вид инсталляции для унитазов устанавливается в заранее подготовленную нишу и полностью скрывается в стене. Главным преимуществом подобной конструкции является доступность, однако если в санузле нет капитальных стен, то монтаж невозможен.

После покупки унитаза многие решаются произвести его установку самостоятельно. Процедура очень простая и не требует наличия специальных навыков. Все чаще люди покупают с целью экономии пространства, здесь имеется дополнительная конструкция — инсталляция, она обеспечивает крепление унитаза к стене. В таких случаях установка инсталляции унитаза своими руками может вызывать ряд вопросов. Для предоставления полного представления про сам процесс работы существует специальная установка унитаза инструкция, которая поможет в обретении всех необходимых знаний.

Рассмотрим подробнее всю последовательность работ, которые должны производиться при установке инсталляции подвесного унитаза.

Перед началом работы нужно проверить наличие всех инструментов, которые могут понадобиться в процессе работы. Это рулетка, карандаш или маркер, перфоратор со сверлами по бетону, строительный уровень, накидные и рожковые ключи.

Теперь следует распаковать коробку с креплениями, просмотреть, все ли имеется в наличии. Производители стараются максимально комплектовать свою продукцию, чтобы человеку не приходилось покупать дополнительные крепежи. Поэтому, достаточно сверить комплектацию, имеющуюся в наличии с той, которая указана в инструкции.Начинаем рабочий процесс.

Первым делом нужно приступить к нанесению разметки, которая будет обозначать место крепления . Нужно учитывать расположение канализационных стоков, чтобы обеспечить процедуре установки максимальную простоту. Обычно система инсталляции должна располагаться на расстоянии, равном 14 мм от стены.

Теперь следует отметить точки крепления сливного бачка, обычно он располагается на высоте, равной 1 метр от уровня пола.
Также необходимо обозначить на стене и полу точки крепления элементов инсталляции.
После нанесения разметки необходимо при помощи перфоратора сделать отверстия в стене, полу, где будут располагаться крепления инсталляции, вставить в отверстия дюбеля.
Независимо от вида и особенностей инсталляции, для нее потребуется горизонтальное и вертикальное крепление.
В отверстия с установленными дюбелями необходимо вмонтировать крепежные анкера, с их помощью инсталляция будет крепиться к вертикальной плоскости.
При установке важно соблюдать последовательность, чтобы в дальнейшем не возникала надобность регулировки вертикального уровня.
Теперь можно устанавливать саму конструкцию инсталляции, крепить ее к уровням.
Очень важно установить корпус в ровном положении относительно вертикального и горизонтального уровня.
Только после того, как инсталляция установлена правильно, можно затягивать все крепления и болты, прочно фиксируя конструкцию.
Теперь следует этап, на котором производится подключение канализации к инсталляции, его закрепление.
Конструкция изначально оборудована специальными пластиковыми хомутами, это существенно облегчит работу, ускорит е выполнение.

После того как все работы окончены, нужно еще раз убедиться в прочности крепления инсталляции, должной затяжке болтов, соответствии конструкции уровням. На данном этапе контроля следует быть предельно внимательным, любая неточность или плохая фиксация конструкции в дальнейшем может приводить к поломке.

Как устроена инсталляция для подвесного унитаза

Главное преимущество обшивки гипсокартонной конструкции заключается в возможности оставить снаружи каркаса только унитаз и кнопку слива.  Система инсталляции для подвесного унитаза состоит из 5 основных элементов: металлическая рама, бачок, отверстия для монтажа, вентиль и отвод для слива.

Металлическая рама оснащается выдвигающимися штангами, которые служат для регулировки высоты. Шпильки на раме предназначены для крепления инсталляции на стену санузла. Есть панель с резьбовыми гнездами, в которые нужно вкрутить болты, чтобы зафиксировать чашу унитаза.

Отличие подвесных унитазов от обычных – плоский сливной бачок. Основу бачка изготовляют из пластика и помещают в изоляцию из стиропола. Такая процедура помогает защитить сантехнику от появления конденсата. Система для слива воды установлена в передней части бачка и отвечает за функционирование унитаза.

Систему инсталляции подключают к водопроводу через отверстие для монтажа переходника. Располагается она сбоку или сверху сливного бачка.

Главная задача вентиля — перекрывать при необходимости воду, дозировать слив и не допускать переливания.

Отвод для слива закрепляется к бачку и обеспечивает смывание воды, когда нажимают на кнопку унитаза.

Монтажа каркаса скрытой инсталляции

Изначально стоит провести черновые работы по отделке несущих стен, а также проверить качество коммуникационных линий, ведь после завершения отделки полный доступ будет возможен только после демонтажа всей конструкции из ГКЛ. Когда все готово можно приступать к сборке каркасного основания для зашивки инсталляции в гипсокартон.Процесс обшивки каркаса инсталляции

1. Как правило, по стене, где устанавливается инсталляция, проходят коммуникации: водопроводные и канализационные трубы. Их также потребуется скрыть с помощью короба из гкл. Вследствие чего всю поверхность лучше скрыть под гипсокартонной отделкой. Предварительно под каркас делается разметка.
2. Инсталляция для крепления чаши унитаза имеет крепёжные шпильки, поэтому обшивка должна быть сделана практически в один уровень с установкой. Отмечая линии для направляющих профилей на полу и потолке, отбивку совершают так, чтобы каркас располагался впритык к прибору.
3. По отметкам укладывают направляющий UD профиль, который жёстко фиксируется к несущим поверхностям с использованием дюбелей — гвоздей. Под крепёж сверлятся отверстия непосредственно сквозь профиль с шагом в 350-400 мм. После чего в них вбиваются дюбели.
4. По бокам также стоит закрепить такие же направляющие, фиксация обеспечивается подобным образом. Под стойки каркаса на стену нужно закрепить прямые подвесы в количестве 3-4 штуки на один профиль.
5. В направляющие вертикально устанавливаются стойки каркаса. Их количество определяется объёмом листов гипсокартона (минимум 3 стойки на 1 панель), причём на одной из них стыкуются соседние элементы обшивки. Фиксируются стойки клопами к направляющим (по два самореза на каждый край).
6. Дополнительно к стойкам подгибаются прямые подвесы, которые крепят клопами, а лишние концы срезаются или же загибаются внутрь каркаса.
7. После чего между стойками прокладывают поперечные рейки из того же профиля (СD), где срезаются боковые полки на крепёжную длину. Монтаж деталей также делают за счёт клопов.
8. Для доступа к важным участкам (вентилям, ревизионным люкам и прочим) необходимо будет установить визирный люк. Под него в каркасе предусматривают стойки и поперечины, изготовленные с профиля CD.

Готовое основание можно обшивать гипсокартоном, но с учётом некоторых особенностей. Смотрите в видео процесс монтажа каркаса для инсталяции.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Обшивка инсталляции для унитаза гипсокартоном: пошаговая инструкция с видео

Такая компактность обеспечивается за счет формы и особенностей сливного бачка. Он плоский, а пластиковый корпус заключается в изолирующую оболочку для предотвращения образования конденсата. Со всей конструкции внешне остается только кнопка для слива воды с емкости.

Ко всему прочему такое устройство обладает огромным запасом прочности и рассчитано на нагрузку до 400 кг!Созданные поверхности придется готовить под дальнейшую отделку. Особенно если в качестве облицовки планируется использовать плитку на гипсокартон.Шурупы должны обладать антикоррозионным покрытием. Сборка каркаса осуществляется за счет двух типов крепежей: дюбелей — гвоздей и мелких саморезов по металлу (так называемые клопы или блошки).

Первыми направляющие основания соединяются с несущими стенами. А второй тип метизов обеспечивает соединение металлических деталей между собой. Еще один элемент каркаса — прямые подвесы. Это металлические перфорированные пластинки, которые дополнительно крепят собранную конструкцию к стенам, за счет чего достигается большая жесткость.Для сборки каркаса на стену под отделку инсталляции гипсокартоном настоятельно рекомендуется использовать только металлический профиль с качественным цинковым антикоррозионным покрытием.

Использование деревянных реек для сборки основания недопустимо в связи со спецификой помещения (влажность). Профили требуются двух видов: направляющие (маркируются буквами UD) и стоечные (обозначение CD).

Инструменты и материалы

Список инструментов, необходимых для проведения работ с профилем и гипсокартоном:

• перфоратор и дрель (зависит от материала стен и пола);
• молоток (для дюбелей или анкеров);
• ножницы по металлу;
• нож для гипсокартона;
• шуруповерт;
• обдирочный рубанок;
• уровень, линейка, строительный уголок, рулетка, карандаш;
• шпатели, полутерок, шлифовальная сетка (для шпаклевки);
• кисть (для грунтовки).

Строительные материалы:

• гипсокартон (влагостойкий или обычный);
• потолочные профили (UD/CD или ППН/ПС);
• крепеж для фиксации каркаса к стенам и полу;
• саморезы по металлу для сборки каркаса и обшивки гипсокартоном;
• армирующие элементы — перфорированный ПВХ уголок;
• в случае зашивки инсталляции в большом коробе или в обшивке стены, нужна лента для швов Кнауф или серпянка;
• влагостойкие грунтовка и шпаклевка.

Необходимый инструмент и материалы

Кроме самой инсталляционной установки (рамы и всех необходимых узлов), для скрытого монтажа подвесного унитаза потребуются оцинкованные профили для сооружения каркаса и влагостойкий гипсокартон для его обшивки. Часто обшивка инсталляции является частью общей отделки санузла. В таких случаях создаются сложные каркасные системы, поэтому без привлечения специалиста не обойтись. Выполнить же обшивку непосредственно инсталляции достаточно просто. Это можно сделать своими руками, для чего потребуются следующие инструменты:

• Пузырьковый или лазерный уровень, рулетка, угольник и маркер для выполнения разметки.
• Шуруповерт.
• Дрель, сверла по бетону и металлу.
• Ножницы по металлу.
• Нож для раскройки ГКЛВ, наждачка для затирания углов.
