Как правильно сделать свайный фундамент своими руками: расчет высоты над землей + пошаговая инструкция по монтажу

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Особенности расчета

При вычислении интервала размещения свай необходимо учитывать определенные существенные критерии. Это позволит не располагать элементы слишком близко, расходуя средства зря, и не ставить их слишком далеко, подвергая фундамент и весь дом опасности просадки.

В расчетах профессиональных строителей учитываются следующие моменты:

• масса строения (каркас, крыша, отделка и т. п. );
• масса внутреннего наполнения (оборудование, мебель, вещи и жильцы);
• динамические факторы (ветровая нагрузка, вес снега на крыше зимой);
• несущая способность грунта;
• технические параметры винтовых свай;
• коэффициент запаса.

Для определения полезной нагрузки при расчете интервала размещения свай используется соответствующий СНиП. Например, для одноэтажного жилого строения нагрузка установлена на уровне 150 кг на 1 кв. м. площади. Показатели ветровой и снеговой нагрузки являются справочными и устанавливаются для каждого региона в зависимости от местной погодной специфики. Коэффициент запаса в среднем составляет от 1.1 до 1.25.

Перед планированием расположения свай необходимо вычислить их количество. Оно определяется на основе общей нагрузки на опоры. Суммарный вес делится на несущую способность одной сваи, в результате чего выясняется точное количество опор. Далее происходит их размещение с равным интервалом по периметру строения и под несущими конструкциями.

Второй вариант – это расстановка свай, планируемая исходя из определения нагрузки на 1 погонный метр ростверка. Чтобы ее вычислить, необходимо общую нагрузку здания разделить на общую длину всех несущих стен, а потом разделить на несущую способность выбранного типа свай. В результате получается показатель, определяющий необходимое количество опор для поддержания 1 метра ростверка. После этого определяется необходимый интервал размещения свай, достаточный для поддержания фундамента. Этот метод используется для более массивных строений и редко применяется для малоэтажных каркасных домов.

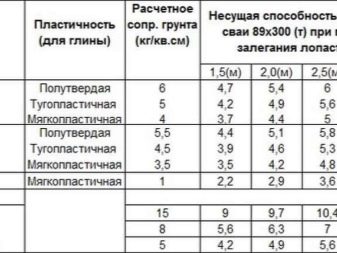

Для определения примерной несущей способности свай конкретного типа нужно посмотреть в таблицу с соответствующими показателями. Более точная информация, используемая в финальных вычислениях, указывается производителем в спецификации на конкретный товар. Стоит учитывать, что минимальное расстояние, на котором вкручивают сваи для дома и террасы – 108 см.

Цена строительства: самому и под ключ

В целях экономии бюджета многие владельцы загородных участков собственноручно возводят деревянные бани на винтовых фундаментах.

В этом случае основными пунктами денежных расходов будут такие:

1. Приобретение свайных опор, стоимость которых составляет 1500-3500 руб, в зависимости от размеров.
2. Покупка гидроизоляционных материалов, утеплителей, сырья для подготовки бетонной смеси (песок, цемент, щебень).
3. Заказ арматуры для обустройства ростверков на винтовых сваях, швеллеров и обрезной доски для обвязки опор.
4. Перевозка перечисленных материалов собственным автотранспортом или службой доставки.

При обращении в специализированную строительную организацию расходы будут несколько выше. Помимо перечисленных пунктов, к итоговой сумме прибавляется стоимость услуг по проведению геодезических исследований на участке и составлению проектной документации.

Стоимость услуг профессиональных строителей, как правило, сопоставима с суммарными расходами на покупку стройматериалов.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Схема устройства ограды на винтовых сваях

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

   Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.

3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы.

   Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Привязка свайного поля и необходимые инструменты для монтажа

Монтаж свайного поля — первый и важнейший этап устройства фундамента под строящееся сооружение. От правильно выбранного несущего слоя грунта, размеров изделий и диаметра лопастей по расчётам, качественного монтажа, соблюдения технологии зависит работа фундамента в процессе эксплуатации и срок службы.

Необходимые инструменты при монтаже свай

Для проведения работ по привязке расположения свайного поля на участке, монтаже изделий своими силами потребуются следующие инструменты:

1. Лазерный или водяной уровень, нивелир.
2. Сварочный аппарат.
3. Переносной генератор, если нет точки подключения к электроэнергии.
4. Угловая шлифовальная машинка для обрезки головы сваи до проектного уровня.
5. Два магнитных уровня. Допускается пользоваться одним.
6. Бур ручной или с приводом от перфоратора с размерами = диаметру лопастей сваи для устройства приямков.
7. Круглый металлический палец длиной >400 мм, толщиной < диаметра монтажного отверстия, из твёрдого, закалённого металла.
8. Две трубы с внутренним диаметром > пальца, длиной 2.5—3 метра для закручивания вручную.
9. Две рулетки длиной > диагонали по осям фундамента дома.
10. Маркер для нанесения отметки уровня и шпагат.
11. Колышки из арматуры или круглые деревянные.
12. Кувалда для забивки колышков, штыковая лопата.

Привязка свайного поля на участке

Так выглядит правильная разметка по осям.

Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:

1. Отклонение от вертикали не более 0.1% длинны.
2. Отклонение по оси в одном ряду < 1/3 диаметра.
3. Разница диагоналей между угловыми элементами < 100 мм.
4. Погружение лопастей в несущий слой не < 300 мм.
5. Перепад высот между оголовками угловых элементов по одной оси для домов 2 класса из кирпича или бетонных блоков < 50 мм, для сооружений из пенобетонных или газоблоков < 20 мм.
6. Расстояние между монтируемыми элементами < 3 метра.

Привязка начинается с определения проектного положения боковых свай фундамента по отношению к красной линии участка и границ с соседним. Инструкция по этапам привязки:

1. Очистите участок от высокой травы, кустарника, предметов, мешающих проведению работ на 3 метра больше, чем площадь свайного поля.
2. Сделайте привязку любой угловой точки фундамента по проекту от красной линии и границы с соседним участком, забейте хорошо колышек. Здесь будет располагаться центр первой сваи.
3. Сделайте точные, до сантиметра, расчёты расстояний между сваями и диагоналями с учётом и без учёта диаметра.
4. Определите положение центра второй угловой сваи по привязке к участку, расстоянию между центрами с первой сваей по одной оси, забейте колышек.
5. Для определения центра третьей угловой сваи потребуется 2 рулетки. На одной возьмите проектное расстояние по центрам от первой точки, на второй рулетке отложите расстояние от центра колышка под вторую сваю. Совместите отметки на обоих рулетках и забейте здесь колышек под третью угловую сваю.
6. Положение центра четвёртой точки определяется аналогично с пунктом 5.
7. Проверьте ещё раз расстояния между центрами колышков по осям и диагоналям. Они должны точно соответствовать расчётным.

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

• В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
• К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

• Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
• А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Глубина погружения и отметка оголовка

Если грунт плотный, заложите две сваи рядом

Отметка заложения нижних лопастей сваи должна быть не менее глубины промерзания почвы. Эту величину легко контролировать, измеряя высоту надземной части ствола. В случае если грунт содержит крупные камни, не позволяя погрузить лопасти на нужную отметку, следует заложить одну — две сваи рядом.

Впоследствии нужно соединить металлическими пластинами или профилем все оголовки в одну жесткую конструкцию и опереть на неё ригель нижней обвязки здания.

После закручивания всех винтовых свай вручную, убедившись, что их лопасти находятся на заданной глубине, обрезаются надземные участки до требуемой высоты. Отметки переносят строительным, водяным уровнем, нивелиром или лазерным построителем плоскостей. После чего лишний металл срезают ручной дисковой пилой. На оголовок завинченной сваи привариваются опорные столики и устанавливают ригели нижней обвязки.

Не забудьте выполнить антикоррозийную защиту приваренных к свае стальных элементов специальной краской или мастикой.

Как рассчитать глубину погружения

Глубина погружения винтовых свай определяется глубиной залегания плотных слоев грунта. Попытки использования «висячих» винтовых свай обычно заканчиваются постепенными оседаниями или деформациями ростверка, ведущими к разрушению наружных стен.

Обычный расчет несущей способности грунта дает вполне точные данные, но они показывают только текущую обстановку на участке. При изменении ситуации — подъеме уровня грунтовых вод, сезонных подвижках, возникновении нагрузок морозного пучения — расчетные данные становятся неактуальными.

Поэтому единственно правильный и эффективный вариант решения вопроса — пробное бурение или, как минимум, погружение пробной сваи. Глубина, на которой возникает контакт с твердыми слоями, и есть искомая величина.

Сколько стоит такое основание

Рассмотрим стоимость винтового фундамента для небольшого дома 6 : 6 м. Оптимальная схема свайного поля состоит из 9 свай.

Тогда от владельца участка потребуется оплатить монтаж 9 штук (стоимость от 650 до 1100 руб/шт) и цену самих свай.

Она зависит от длины и диаметра — например, ВС-57 (диаметром 57 мм) длиной 3 метра стоит 1100 рублей с монтажом или 1200 без монтажа.

Если решено использовать ВС-108, то цена без монтажа (для 3-метрового ствола) составит 1150 руб с монтажом и 1350 без монтажа. Разница в стоимости покупки с монтажом и без призвана стимулировать заказ установки в данной фирме.

В результате, стоимость фундамента составит около 20000 рублей. Но в эту сумму не входит доставка и прочие накладные расходы, поэтому необходимо иметь некоторый резерв.

В других фирмах цены могут отличаться, это надо уточнять непосредственно на месте.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

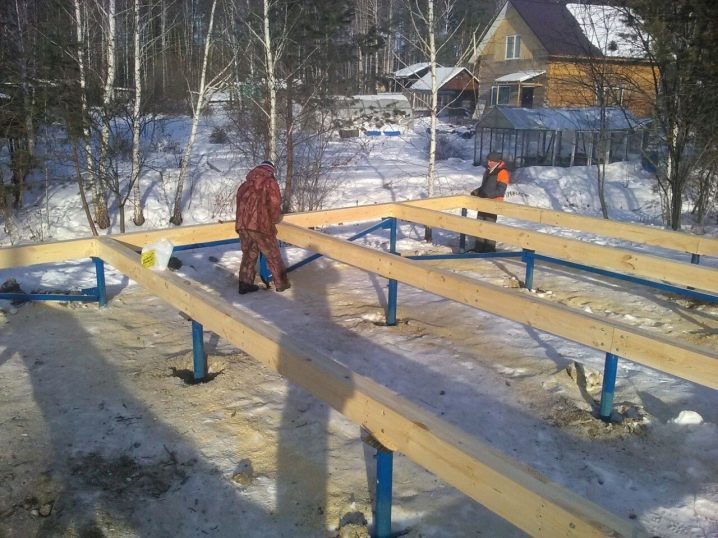

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

• Величина снежного покрова в зимнее время.
• Уровень воды при подтоплениях или паводках.
• Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Пошаговая инструкция установки фундамента на сваях

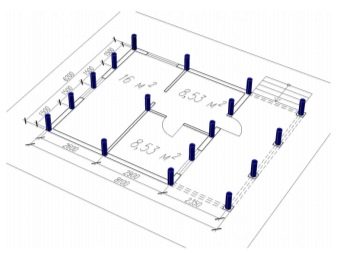

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.

3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

• С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
• Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
• С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
• С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Целесообразность ручной установки винтовых свай

Привлекательной стороной этого типа оснований является отсутствие земляных работ, необязательно даже выполнять планировку внутри контура здания. Свайный фундамент хорошо подходит для слабых и водонасыщенных грунтов, являясь практически единственным разумным решением в таких обстоятельствах.

Лопасти в области нижнего среза винтовых свай значительно увеличивают площадь опирания по сравнению с погружными или буронабивными аналогами.

Чем шире диаметр и плотнее почва, тем тяжелее вкручивать сваи

Ствол сваи в виде стальной трубы толщиной от 3,5 мм выдерживает значительные нагрузки при собственном малом весе. Сваи поступают на строительную площадку в полной заводской готовности, не нуждаясь в дополнительных манипуляциях. Тем не менее установка винтовых свай вручную требует правильной оценки своих физических возможностей.

Усилия, необходимые для установки, зависят от:

• диаметра сваи;
• диаметра и количества лопастей;
• плотности и структуры грунта.

Рационально применять ручной способ в тех случаях, когда в основании залегают песчаные, супесчаные или суглинистые почвы, состоящие из дисперсных частиц с малой связностью. Завинчивание винтовых свай вручную в каменистые грунты, тем более содержащие крупные включения или в плотную глину, может потребовать слишком много сил и занять лишнее время.
