Все о маркировке профнастила

Марки профлиста: какой выбрать профнастил для кровли в зависимости от величины расчетной нагрузки?

Как уже говорилось выше, одной из главных характеристик металлического профилированного листа является его несущая способность, которая определяется высотой трапеции профиля. В таблице ниже показано, какой бывает профнастил для крыши с наибольшей несущей способностью, его характеристики и область применения.

Для того чтобы определиться, какой нужен профнастил для крыши в Вашем случае, необходимо достаточно точно знать нагрузку, которую будет выдерживать кровля в процессе эксплуатации. Для этого необходимо определить снеговую и ветровую нагрузку, действующую на нашу крышу.

Снеговая нагрузка зависит от региона, в котором находится строящееся здание. Так для 3-его снегового района она составляет 180 кг/м². Расчетная ветровая нагрузка в этом же регионе будет равна 32 кг/м2.

Определяя ветровую нагрузку для конкретной кровли нужно учесть ее уклон. Для этого расчетную величину ветрового давления умножают на соотношение высоты кровли к длине проекции ее ската. К полученной суммарной нагрузке нужно прибавить вес самого профнастила.

В зависимости от полученного результата и определяем, какой профнастил для кровли нам нужен. Предельно допустимые нагрузки для наиболее распространенных марок профлиста приведены в таблице.

Так, например, при расстоянии между опорами 3 м, предельно допустимая нагрузка для профнастила Н60-845-0,8 составляет 360 кг/м², а для профнастила Н57-750-0,8 — 409 кг/м². Как видно из приведенного примера, на выбор, каким профнастилом лучше крыть крышу, существенно влияет не только высота трапеции профиля, но и ширина листа.

Помимо вышеперечисленного, принимая решение, каким профлистом лучше крыть крышу, нужно учитывать и толщину металла. От толщины металла напрямую зависит срок службы кровельного покрытия. Считается, что увеличение толщины профнастила на 0,1 мм продлевает срок службы кровельного покрытия приблизительно на 5 лет.

Кроме этого, от толщины металла зависит и несущая способность профилированного листа. Для примера, несущая способность профнастила Н57-750, толщиной 0,7 мм составляет 295 кг/м², а тот же профлист толщиной 0,8 мм выдержит уже нагрузку 409кг/м².

Таким образом, изменяя толщину и ширину листа, вы можете добиться почти трехкратной разницы в предельно допустимой нагрузке для одной и той же марки профлиста

Это важно, если площадь вашей крыши большая, поскольку от того, какой профнастил для кровли будет использоваться, серьезно зависит и стоимость ее перекрытия

В частности, вы можете взять профлист с высотой трапеции 57 мм, но с большой толщиной металла и меньшей шириной листа. По своей несущей способности данный вариант будет даже превосходить профнастил Н-60 с минимальной толщиной листа, и не будет критически проигрывать Н-75.

Перед тем, как выбрать профнастил для кровли с небольшим уклоном и большим расстоянием между опорами, необходимо уточнить есть ли у профиля дополнительные ребра жесткости. Несмотря на кажущуюся незначительность, они серьезно повышают несущую способность профлиста.

Поскольку для крыши важна не только несущая способность, но и максимальная герметичность, этот критерий также стоит учитывать, решая какой профлист выбрать для крыши. В частности, если есть возможность, лучше остановится на кровельном профнастиле с капиллярной канавкой по краю листа. В этом случае даже нахлест в одну волну позволит обойтись без дополнительной герметизации стыков.

Сферы применения

Профлист используют в промышленном и частном строительстве. Более тонкие листы идут на внутреннюю отделку стен или потолка в рабочих помещениях. Из них делают перегородки в больших торговых павильонах и ангарах, применяют для монтажа киосков. Листовой материал средней толщины используют для обшивки фасада дома или бани. Также из него можно сделать козырек над калиткой или навес над крыльцом, уложить на крышу беседки. Наиболее прочные листы с большой высотой профиля применяют при монтаже несущих перекрытий, кровель с широким шагом обрешетки, из них делают опалубку при заливке фундамента.

Профлист нередко используется для установки ограждений. Из него можно собрать забор любой высоты, смонтировать большие ворота для въезда транспорта или сделать декоративную конструкцию для палисадника. Не рекомендуется применять профнастил там, где возможно постоянное воздействие агрессивной среды. Это может привести к появлению коррозии. Также материал не подходит для кровель без обрешетки – с такой конструкцией крыши под листами будет скапливаться конденсат.

Распространенные варианты профнастила(профлистов)

В зависимости от области применения профилированные листы выпускают с различной высотой и геометрией гофра.

Профнастил Н75

Технические характеристики профлиста с высотой гофра 75 мм и трапециевидной формой профиля обеспечивают высокую несущую способность материала при его небольшом весе. Специальная форма профилирования позволяет укладывать листы внахлёст, формируя герметичную кровлю практически любой конфигурации. Для производства профнастила данного типа применяют листовую оцинкованную сталь толщиной 0,45–0,9 мм. Дополнительно поверхность может быть покрыта полимерным слоем, который улучшает защитные свойства материала, а также увеличивает его декоративную ценность.

Профнастил Н75 отлично противостоит деформациям, ветровым и снеговым нагрузкам благодаря прокатанным на поверхности полок канавкам. Они формируют дополнительные рёбра жёсткости, которые придают материалу большую прочность.

Благодаря своим характеристикам профнастил Н75 получил широкое распространение для устройства кровель промышленных, коммерческих и жилых зданий. Кроме того, этот материал находит применение для возведения каркасных конструкций, в качестве листовой арматуры, несъёмной опалубки, для внешней отделки стен.

Профнастил НС35

Профнастил НС35 представляет универсальный (кровельный профнастил и стеновой) материал с трапециевидной формой профиля и высотой гофра 35 мм. На верхних и нижних полках профилированного листа прокатывают канавки глубиной 7 мм, которые играют роль дополнительных рёбер жёсткости.

Профнастил НС35 производится из листовой оцинкованной стали толщиной от 0,45 ммдо 0.70 мм с нанесённым на поверхность полимерным покрытием, что позволяет применять данный вариант профлиста в том числе и при монтаже ненагруженных арочных и полукруглых кровель.

Материал широко используют при возведении ограждающих и щитовых конструкций, при установке перекрытий, в качестве несъёмной опалубки, при устройстве каркасных несущих конструкций, сооружении временных построек (типа бытовок) и быстровозводимых строений, установке внутренних перегородок, в качестве защитно–декоротивной отделке стен.

Профнастил С8

Профнастил С8 относится к стеновым (высота гофра составляет 8 мм). Форма профиля трапециевидная, при этом ширина полок 50 мм существенно превышает высоту волны, что придаёт материалу рельефность и отличные декоративные характеристики.

Данный тип профлиста производится из тонколистового (толщина 0,35–0,7 мм) оцинкованного стального проката. Дополнительно на поверхность может быть нанесено полимерное покрытие.

Стеновой профнастил С8 находит применение при облицовке стен, устройстве подвесных потолков, для обустройства ненагруженных кровель с большими углами наклона (на мансардах, торговых павильонах и т.п.), при установке щитовых и каркасных конструкций, заборов, для сооружения стеновых перегородок, в качестве защитно–декоративного покрытия.

Профнастил Н60

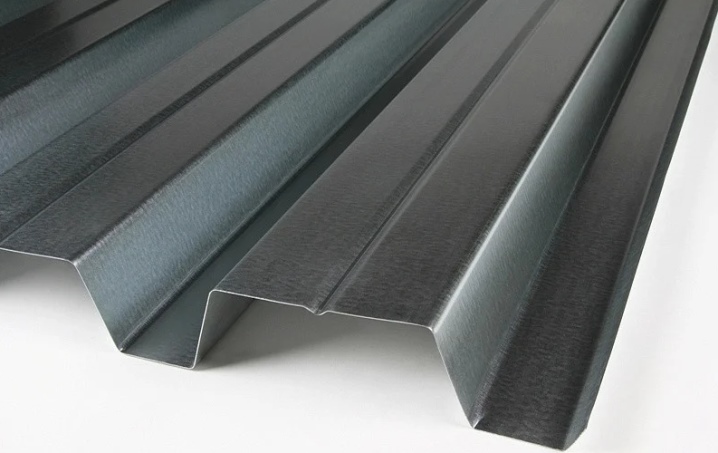

Профнастил Н60 относится к несущим материалам и представляет кровельное покрытие с трапециевидной формой профиля и высотой волны 60 мм. Листы характеризуются повышенной жёсткостью, прекрасно противостоят нагрузкам и деформациям. Данный тип профнастила производится из листовой оцинкованной стали толщиной 0,45–0,9 мм, на поверхность которой может быть нанесено полимерное покрытие.

Несущие способности материала увеличиваются в результате вспомогательного профилирования, при котором появляются дополнительные рёбра жёсткости. С этой целью по всей длине полки прокатывается небольшой жёлобок, который придаёт профлисту повышенную прочность.

Профнастил Н60 находит применение в качестве кровельного материала, устойчивого к ветровым и снеговым нагрузкам, для возведения технических помещений, при установке как временных, так и постоянных ограждающих конструкций, в качестве перекрытий, несъёмной опалубки, листовой арматуры, при строительстве быстровозводимых сооружений.

Цветовые стандарты

Профилированные листы, как и другие строительные материалы, проходят стандартизацию, регламентированную определенными нормативными документами. Также подлежит стандартизации цветовая гамма профлиста. Цвета и оттенки представлены широкой палитрой, созданной на основе трех мировых общепринятых стандартов:

• RAL — европейский стандарт, представленный широким спектром оттенков, имеющий 4 цифры в коде.
• RR — финский стандарт, в обозначении которого имеется 2 либо 3 цифры.
• HPS — английский стандарт, имеющий наименьшее количество цветов в своей палитре. Код его состоит из 4 цифр и 1 буквы, которая не всегда присутствует.
• PRELA — шведский стандарт.

Больше всего пользуется спросом кодировка — RAL. Цветовая гамма вместе с маркировкой указана на карточках или таблицах, которые предоставляет клиенту продавец. Цвет металлопрофиля включает в себя более тысячи позиций и подразделяется на 9 основных.

Помимо этого, существуют такие каталоги цветов RAL:

• Classic — эту шкалу разработали впервые в 1927 году, когда приняли стандарт RAL. Она представлена 210 оттенками, где первая цифра указывает на серию: 1 — желтые оттенки; 2 — оранжевые, 3 — красные, 4 — фиолетовые, 5 — синие, 6 — зеленые, 7 — серые, 8 — коричневые; 9 — черно-белые.
• Design — более усовершенствованный вариант стандарта RAL. Его разработали в 1993 году, и первоначально он содержал 1625 оттенков и цветов в своей палитре. Периодически пополняясь, на сегодняшний день он насчитывает 1688 оттенков, которые обозначены семизначными цифровыми кодами.
• Effect представлен в большинстве своем промышленными цветами, которых насчитывается 490. Из них 420 матовых и 70 глянцевых. Они обозначены четырехзначным индексом и буквой М, что означает металлик.
• Digital был разработан в 1995 году и является аналогом RAL Design. Он был создан для работы с компьютерными дизайнерскими программами и системами автоматического проектирования (САПР).

Профлист с нанесенным полимерным покрытием Printech в последнее время пользуется особой популярностью и спросом. С помощью офсетной технологии на оцинкованный лист наносится рисунок. Он имитирует натуральное дерево: log, naive, pine wood (золотой и морёный дуб, альпийская сосна). Существуют также виды профнастила, декорированного под камень и кирпичную кладку, а также имитирующего военный камуфляж. Однако такой вариант покрытия не всегда удачно сочетается с другими материалами и может очень быстро приесться.

В качестве покрытия для профнастила чаще всего используется полиэстер согласно стандарту RAL. Кроме того, пользуется большим спросом покрытие PRISMA (производства концерна Corus), выпускаемое в оригинальных цветовых палитрах с металлическим эффектом.

Буквенная маркировка профнастила

Маркировка практически любого строительного материала способна поведать о многом тому, кто в ней разбирается. Именно поэтому каждый профессиональный строитель и ремонтник просто обязан уметь читать маркировку материалов, в том числе и профнастила. В данном случае маркировка будет буквенно-цифровая.

Буквы ставятся обычно в начале марки, всего их четыре типа:

1. Профнастил Н – это лист профилированный несущий, универсальный, он наиболее прочный, такой можно смело применять в самых сложных условиях. Отличается максимальной высотой волны и толщиной стали. Помимо этого, только у листов этого типа в центре волны имеется бороздка, увеличивающая жесткость.
2. Профнастил НС – это материал несуще-стенового типа. Его можно назвать промежуточным вариантом между простым профнастилом и такими же листами, но уже повышенной жесткости. Листы НС можно использовать практически для любых назначений и конструкций, при этом стоят они дешевле. Ими обшивают кровлю, стены, из них делают навесы и ворота, их даже применяют как опалубку для монолитного перекрытия.
3. Профнастил С подходит только в качестве стенового материала. Профнастил С8, профнастил С10, профнастил С20, профнастил С21 можно назвать максимально тонким, высота его волн небольшая, листы отличаются тонкостью стали.
4. Профнастил МП – это фактически металлополимер, материал достаточно интересный. Все его характеристики – толщина, длина, ширина, высота волн, практически соответствуют таким же волнистым листам из поликарбоната. Профнастил МП 20 и листы с другой МП маркировкой являются идеальным материалом для кровельных конструкций, которые собирают над мансардами. Правильное сочетание прозрачных листов поликарбоната и прочного профнастила позволяет обеспечить естественное освещение мансарды. Есть возможность выбрать наиболее подходящий вариант этого материала, из множества видов декоративно-защитных покрытий, с разными характеристиками. Некоторые из них настолько прочны, что их невозможно поцарапать даже гвоздем.

Соответственно, маркировка отображает технические показатели стройматериала, которые закладываются еще на стадии производства. Вот так, например, происходит процесс изготовления профнастила марки С8 на нашем предприятии:

Размеры, высота и вес листа металлопрофиля (профнастила)

Для расчёта необходимого количества материалов нужно знать технические характеристики, приведенные в таблице 1.

Таблица 1 – Размеры и другие характеристики профлиста

*Рекомендуем покупать листы длиной до 4 м (для удобства транспортировки и монтажа, а также чтобы не допустить прогибание листов).

** Полная и полезная ширина профильного оцинкованного листа зависит от размера и шага гофрирования.

Теперь о цифрах

Марки профнастила для крыши определяются не только по предпочтительному предназначению, которое можно узнать из литерного обозначения

Подбирая материал, следует обращать внимание и на другие характеристики. Все их можно узнать, посмотрев на цифры в маркировке профнастила

А их там может быть достаточно много.

Марки профнастила по цифровым обозначениям в коде можно определить следующим образом:

• Первая цифра в маркировке говорит о высоте волны или профиля. От этого параметра во многом зависит устойчивость профнастила к механическим воздействиям. Данное значение указывается в миллиметрах;
• Далее в маркировке идет описание такой характеристики, как полезная ширина листа. При производстве используются заготовки одинаковой ширины. Но, так как у каждой марки профлиста различная высота волны, то и полезная ширина заметно отличается. При этом следует помнить, что материал на кровлю укладывается внахлест. Поэтому полезная ширина будет меньше, чем физические размеры профнастила. Этот нюанс следует учитывать при транспортировке и хранении;
• Следующая цифра в маркировке говорит о толщине листа, применяемого при производстве профнастила. Данный параметр также как и предыдущий указывается в миллиметрах. От толщины листа зависит прочность и долговечность описываемого материала;
• последняя цифра обозначает длину профилированного листа. Но этот параметр может и не указываться. Дело в том, что при заказе определенной марки профнастила вы можете указать нужную длину. Производитель произведет обрезку в зависимости от ваших пожеланий. Но зачастую в прайс-листах указывает предельно возможная длина. У большинства производителей она составляет 12000 миллиметров.

У большинства из перечисленных параметров есть свои предельные значения. Маркировка профнастила для крыши, например, не может иметь обозначение длины листа более 12 метров. Также такие пределы есть и у толщины. Этот параметр лежит в пределах от 0,4 до 1,2 миллиметров. Самыми тонкими будут профлисты с литерой «С», а самыми толстым материалом является несущий или имеющий обозначение «Н».

Для кровельных работ очень важно выбрать профлист по высоте волны. От этого параметра зависит не только прочность, но еще и надежность прилегания к обрешетке под профлист

Как правило, для работ по покрытию крыш выбирают профлист с высотой волны не менее 18 мм, при этом верхнего предела нет, но чаще всего этот параметр не превышает 60-70 мм.

Также в маркировке профнастила может быть указана и цветовая характеристика. Но такой показатель в обозначении есть не у всех производителей. Если материал имеет полимерное покрытие, то номер его цвета также указывается в маркировке.

Характеристика и внешний вид

Он представляет собой кровельный материал, который необходимо оцинковать, используя метод холодной прессовки. Изначально гладкий лист приобретает волнистую форму вследствие воздействия на него пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости данного материала. Для защиты металлопрофиля от коррозии на него наносится специальная краска или полимерные покрытия.

Основным документом по стандартизации для рассматриваемого материала является ГОСТ 24045–2010 .

Виды профнастила по назначению

Профнастил в зависимости от применения бывает кровельный, стеновой и несущий. Кровельный профлист нередко покрывается специальным защитным слоем из полимерных материалов – полиэстера, пластоизола или пурала, чем очень напоминает металлочерепицу, о которой мы уже говорили в предыдущей публикации.Основное отличие кровельного профлиста от металлочерепицы – форма профиля. Если профлист имеет профиль больше напоминающий волны листов шифера, то металлочерепица своим внешним видом больше напоминает традиционную черепицу из керамики.

Стеновой профлист имеет меньшую рельефность, а профлист для несущих элементов конструкции обладает наибольшей высотой волны, что обеспечивает ему необходимую жесткость.

Изготавливается профнастил из листовой стали, которая может быть покрыта защитным слоем цинка (оцинкованный профлист) или покрашена эмалью. Также профлист может быть изготовлен и из цветных металлов – меди или алюминия.Толщина профлиста выпускаемого промышленным способом составляет от 0,5 до 1 мм.В зависимости от преимущественного использования каждый вид профлиста имеет специальную маркировку.

Технические характеристики

Стальной оцинкованный лист Н60 представляет собой популярную разновидность кровельных покрытий. Установленные стандарты подразумевают выпуск нескольких типов такой продукции. По ГОСТу Р 52246-2004 изготавливают оцинкованные материалы, полученные методом холодного проката. Имеющий полимерное покрытие лист относится к другому стандарту. Его нормируют по ГОСТу Р 52146-2003.

Маркировка с литерой Н определяет тип материала — несущий. Такие материалы отличает высокая надежность при относительно небольшой массе и толщине. Высокий профиль в этом случае является весомым преимуществом, отличающим конструкцию от стеновых аналогов. Лист обладает повышенным уровнем жесткости, его можно укладывать горизонтально, крепить вертикально и по диагонали, получая покрытие, выдерживающее значительные нагрузки.

Стандартные рабочие характеристики материала можно описать следующим образом.

1. Масса. Вес 1 м2 профлиста зависит от его толщины. При равных габаритах листы 0,7 мм будут весить 8,75 кг/м2, 0,9 мм — 11 кг/м2.
2. Габариты. Обычно определяется 2 основных параметра — рабочая и полная ширина. У профлиста Н60 эти размеры отличаются. Рабочая ширина составляет 845 мм, полная — 902 мм. Длина зависит от пожеланий заказчика, но не превышает 12 м.
3. Толщина. Она варьируется в диапазоне от 0,7 до 0,9 мм.
4. Несущая способность. Профнастил этой марки при толщине 0,7 мм может перекрывать пролеты до 3-4 м. При наличии 2 опор его несущая способность составит 323 кг/м2, при 3 — 230 кг/м2. Для других вариантов толщины металла показатели будут меняться.

Расчет нагрузки на профнастил можно произвести самостоятельно, принимая во внимание предполагаемую силу ветра, массу снега, а также собственный вес листа

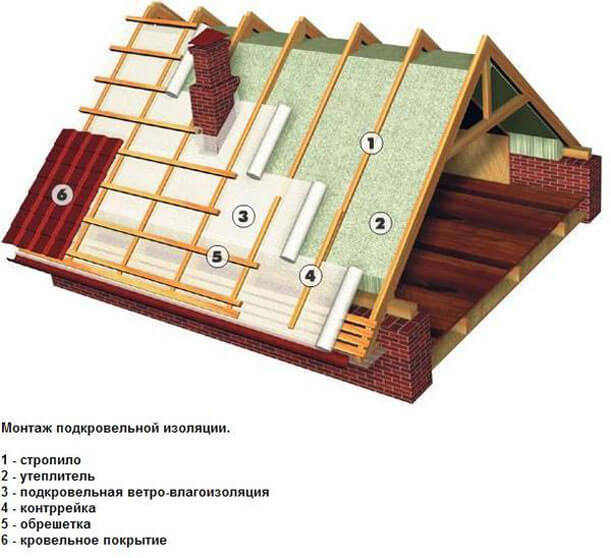

Что собой представляет кровельный пирог

В процессе изучения вопроса, как правильно стелить профлист, потребуется разобраться в нюансах обустройства кровельной конструкции. В начале строительных работ по возведению крыши монтируется стропильная система. Эта процедура должна быть выполнена с соблюдением всех технических норм, так как на стропила в процессе эксплуатации оказываются значительные статические и динамические нагрузки. Лучше, если эту работу выполнят специалисты, имеющие соответствующие навыки в проектировании и монтаже конструкции.

Перед тем, как стелить профнастил поверх готовой стропильной системы, нужно определиться с материалом подкладки. На это оказывает прямое влияние тип кровельной конструкции и характеристики самого материала. К примеру, если роль гидроизоляции выполняется объемной паропропускающей диффузной мембраной, нужда в установка паробарьера отпадает. Отдельные утеплители стойко переносят воздействие влаги и способны пропускать пар. Крыши бывают теплыми или холодными – на это влияет назначение комнаты.

Если речь идет о мансардном помещении, то кровельный пирог будет включать в себя следующие элементы:

1. Пароизоляцию.
2. Внутреннюю обрешетку.
3. Утеплитель.
4. Гидроизоляцию.
5. Контробрешетку.
6. Обрешетку.
7. Профилированный лист.

На обустройство холодной крыши уходит гораздо меньше времени, сил и средств, чем на сооружение утепленной конструкции. После обустройства кровельного пирога можно стелить крышу профнастилом.

Технические характеристики

Размеры листа для обычного профлиста такой марки обуславливаются целью его применения. Обычные свойства:

• высота волны — 1 см;
• полезная ширина 1 блока — 117,2 см;
• полная ширина (вместе с неиспользуемыми частями) – 120 см;
• толщина стального полотна – не менее 0,035 и не более 0,05 см;
• масса одного квадратного метра – не менее 2 кг 900 г и не более 4 кг 100 г.

В пользу подобного материала свидетельствуют:

• доступная цена;
• универсальное применение;
• гарантированное время работы не менее 20 лет (при благоприятных условиях до 50 лет);
• разнообразие окраски;
• отсутствие рисков для человека, домашних животных и дикой природы;
• безопасность в пожарном отношении;
• стабильность при резких колебаниях температур, попадании осадков.
