Делаем своими руками оригинальную и практичную лестницу гусиный шаг

Описание лестницы гусиный шаг

В данном случае речь идет о малых и узких моделях, которые имеют симметричную половинчатую форму ступеней: где каждая последующая имеет вырез ровно над местом выступа предыдущей. Есть у такого оригинального решения и другие названия – например, утиный шаг, утиная лапка, мотыльковая лестница (ступени напоминают сверху крылья бабочки).

Но в основном ступени повторяют форму лапы гуся. Еще одно название от латиноамериканского танца «самба», потому что, спускаясь или поднимаясь по ступеням, просто невозможно пропустить или перепутать очередность шага.

Интересный факт! Изобрели подобную конструкцию европейские мастера 10-11 веков: в то время особенно важно было сконструировать пролет в узких башнях, на мельницах и колокольнях. Оттого, что чаще всего гусиный шаг лестницы встречался именно в церковных заведениях, ее окрестили «лестницей монаха»

Ошибки проектирования лестницы в деревянном доме.

ЖИВИ В СВОЕМ ДОМЕ 3 год назад

ый квартал» — Новорязанское шоссе, 14 км https://kp-bor.ru/ =============================================== + по России звонки бесплатно + Москва и Московская область + Санкт-Петербург, Невский пр., д. 22 + 7 (831) 280-81-11 Нижний Новгород, ул. Б.Покровская, 9Б ===================================================== Цена коттеджа из клееного бруса проект СП 265: https://goo.gl/QrgA8H Поделиться этим видео: https://www.youtube.com/watch?v=vz77eJL1Lto ======================================== Все ОТЗЫВЫ о домах и строительной компании ГУД ВУД https://goo.gl/slHOZv На сайте ООО «ГУД ВУД» https://www.gwd.ru/buyer/video-reviews/ — отзывы клиентов, отзывы партнёров, отзывы заказчиков

Делаем лестницу своими руками инструкция по изготовлению

Вначале определимся с материалом изготовления и подготовим инструмент, необходимый для работы.

Выбор материала

Для производства лестничной конструкции можно выбрать:

Для изготовления лестницы можно использовать самые различные материалы.

Самым подходящим материалом для самостоятельного изготовления лестницы является, безусловно, натуральное дерево. Его преимущества очевидны:

• экологичность и безопасность;
• нетоксичность;
• простота в обработке;
• относительно экономичная цена;
• долгий срок службы.

Поэтому для возведения нашей лестницы мы выберем натуральное дерево. Лучше всего, если это будет древесина сосновых пород – ели, сосны. Также можно использовать ясень, бук, клен, дуб, березу и другие породы.

Итак, мы определились с типом возводимой конструкции – это маршевая лестница. Также выбрали самый простой в обработке и экологичный материал – натуральное дерево. Следующим моментом следует подготовить необходимый инструмент.

Готовим инструмент

• Измерительные приспособления – рулетка, линейка, уровень.

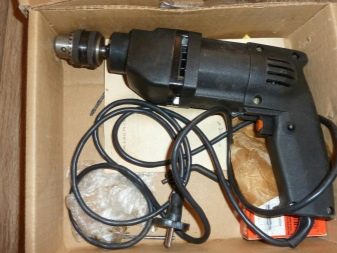

• Электродрель ручного типа.
• Ножовка для работы по дереву.
• Шуруповерт.

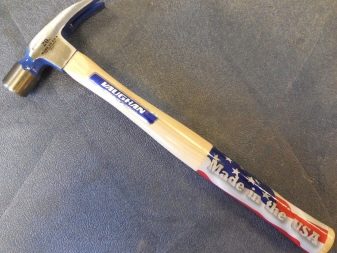

• Молоток.
• Электрорубанок.
• Наждачная бумага.

Готовим основные элементы

Перед монтажом лестничной системы необходимо подготовить следующие детали:

• Обработанные доски нужных размеров (в соответствии с чертежом).
• Бруски для производства ступеней.
• Доски для подступеней.
• Тетивы или косоуры (в зависимости от типа конструкции).
• Перила, балясины, поручни – данные детали можно купить уже в готовом виде.

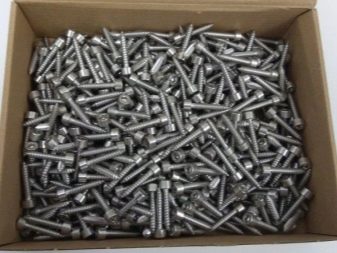

• Крепежные детали – шурупы, саморезы, болты.

На данном рисунке подробно указаны все составные части конструкции.

Основные этапы монтажа

Для того, чтобы сделать качественную лестницу своими руками, воспользуйтесь следующей инструкцией по изготовлению в фото и видео.

Этап 1. Схематичный чертеж

Зарисуем чертеж, на котором обозначим основные элементы будущей конструкции.

Подробный чертеж с изображением всех основных элементов лестницы — самый важный начальный этап производства.

Этап 2. Выполняем необходимые расчеты

Выполнение проектировочных расчетов, наверное, самый изнурительный процесс, но все же его необходимо выполнить. Сделать это можно за несколько шагов:

• определяем высоту конструкции — для ее расчета замерьте расстояние от плоскости пола первого уровня до пола 2 этажа. Это и будет длина марша;
• определяемся с высотой ступенек — обычно наиболее оптимальная высота для человека среднего роста 17 сантиметров;
• рассчитаем сколько понадобится ступеней и подступенек — для этого высоту лестницы, которую мы уже измерили, делим на высоту ступеней (17 см);

Перед изготовлением лестницы ее обязательно необходимо рассчитать.

ширина поступи — для удобства при ходьбе наименьшее значение этого параметра должно равняется 22 см, а наибольшее – 40 см.

Правильный расчет размеров ступеней и подступеней — залог комфорта будущей конструкции.

Этап 3. Делаем косоур

Подготовленную для этой детали балку обрезаем до нужных размеров и выпиливаем зазубрины нужного размера для установки ступеней.

В балке для косоура выпиливаем зазубрины определенного размера по чертежу.

Этап 4. Проверяем косоур

Для этого приставляем его к месту, где будет находиться лестница, при необходимости производим корректировку детали.

На данной схеме приведены подробные расчеты косоура.

Этап 5. Крепим косоуры

Приставляем косоуры и крепим их между собой к верхней балке при помощи анкерных болтов.

Косоуры надежно закрепляем анкерными болтами.

Этап 6. Монтаж подступеней

Прикрепление подступенек к косоуру осуществляется при помощи саморезов.

На данном этапе производим установку подступеней.

Этап 7. Установка ступеней

Когда подступени смонтированы, как показано на фото ниже, производим крепление самих ступеней.

Вот так должна выглядеть конструкция на данном этапе, когда закреплены подступени.

Ступени монтируем саморезами.

На данном фото почти готовая лестница с закрепленными деталями.

Этап 8. Монтируем балясины и перила

Этот шаг выполняем при помощи саморезов либо шляпных болтов размером 100 х 8 мм.

Практически завершающий этап — монтируем балясины и перила.

Этап 9. Отделочные работы

Последним этапом работ является шпаклевка, покраска и покрытие лаком уже готовой установленной лестницы.

И, наконец, красим нашу лесенку либо покрываем ее лаком.

Выполнение необходимых расчётов

При строительстве конструкции подобного типа своими руками большое значение имеет правильный расчёт лестницы «гусиный шаг»: показателей шага и длины ступеней. Итак, прежде чем заняться возведением лестницы, необходимо произвести следующие расчёты или замеры:

1. Расположение первой, самой нижней ступеньки. Как отмечалось выше, первая ступень должна иметь стандартную форму для обеспечения всей конструкции надёжности. Однако, если вы решили сделать половинчатую форму первой ступени при винтовом варианте лестницы «гусиный шаг», то широкая её часть должна быть направлена в сторону от поворота. Например, если конструкция имеет поворот направо, то нижняя ступень должна иметь расширение в левую сторону и наоборот.
2. Для обеспечения комфортного движения, необходимо позаботиться о правильной ширине её ступеней. Для этого обеспечьте ширину проступи не менее двух третьих от длины ступни взрослого человека (примерно 18−21 см). Оптимальная длина каждой ступени колеблется от 24 до 29 см.
3. Чтобы риск пораниться при движении был минимальным, ступени должны обладать закруглённой или косой формой.
4. При выборе металла в качестве основного материала лестницы, узкая часть ступеней может быть опущена. Для этого необходимо приварить полуступень к каркасу (педали). В случае с деревом или стеклом такой вариант неприемлем.

Выбирая покрытие для деревянной лестницы, стоит отдать предпочтение матовому лаку. Это покрытие сведёт к минимуму риск поскользнуться и получить травмы при движении по конструкции, в отличие от глянцевого лака.

Лестница «гусиный шаг» — забавная и вместе с этим очень удобная конструкция — может использоваться не только в частных домах и коттеджах для перемещения с одного этажа на другой, но и в подвалах, в качестве наружных лестниц и даже в случае декоративных элементов экстерьера дома. Главным её преимуществом является экономия пространства, материалов и трудозатрат на её возведение.

Несколько вариантов лестницы гусиный шаг

Особенности лестницы

Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.

В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.

Kraliv Участник FORUMHOUSE

Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!

Движение по такой лестнице отличается от хождения по обычной: перемещаться по ней приходится вразвалочку, как борцам сумо. Поэтому лестницы самба и не должны быть широкими. Оптимальный «гусиный шаг» — это 60-80 см.

Вит1959 модератор FORUMHOUSE

Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.

«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.

Они могут быть как прямыми, так и поворотными; на косоурах, тетивах или больцах. Чаще всего встречается самый простой и компактный вариант — тетивы: длинные балки с пазами, в которые крепят ступени. Чтобы сделать лестницу на тетивах прочнее, под ступенями ее стягивают металлическими или деревянными тяжами. Перила крепят на тетивах, примеряя по месту балясины и срезая под углом.

Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:

• h-образные;
• крылья бабочки;
• гусиные лапки.

Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.

Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.

Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

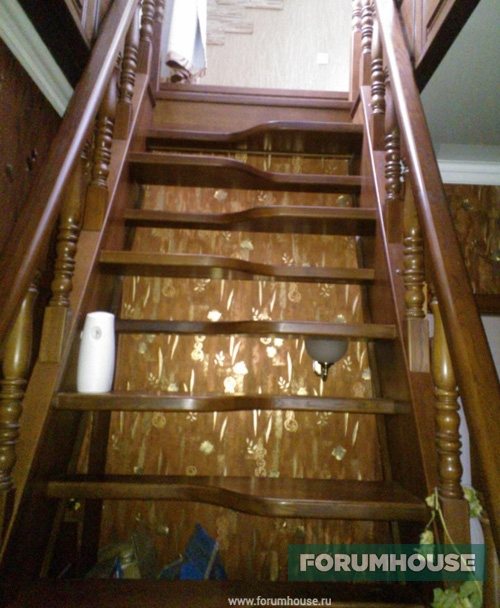

На фото ниже представлена лестница «гусиный шаг» в мансарду участника нашего портала Андрея Павловца. В его доме балки потолка идут по горизонтали, и люк получился в форме неправильного прямоугольника.

Андрей Павловец

При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.

Но грамотный расчет может свести эти недостатки к минимуму.

Вит1959

Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.

Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.

Вит1959

Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.

Что представляет собой утиный шаг

На сегодняшний день в частных домах используется три вида лестничных конструкций:

И утиный шаг не относится ни к одной из них. Ввиду конструктивных особенностей, данный вид можно было бы отнести к маршевым лестницам, но для них характерно удобство восхождения, большие габариты и лестничное полотно, расположенное под углом 40-45 градусов, что не свойственно утиному шагу.

Особенности конструкции

Простая конструкция чердачной лестницы.

1. Компактность, благодаря «крутизне» подъема. Вместо привычных 40-45 градусов, в данном случае лестничное полотно расположено под углом 65-75 градусов к полу.

Совет! Такие лестницы недопустимы в домах, где есть маленькие дети, поскольку обладают высоким уровнем травматизма. Для пожилых людей это также не лучший вариант.

1. Естественно, столь крутое лестничное полотно является неудобным и даже опасным, но положение спасает особая форма ступеней. Дело в том, что они являются половинчатыми, или же имеют вырез под определенную ногу. То есть, первая ступень ориентирована на правую ногу, вторая – на левую, и так далее.

Таким образом, получается, что ступня опорной ноги становится на целую часть ступени, в то время как вторая нога во время спуска или подъема беспрепятственно проходит через вырез.

Особенно заметны преимущества таких ступенек при спуске. Если речь идет об обычной лестнице, то при таком угле подъема придется увеличить высоту шага, сделав меньшей ширину ступеней. При этом значительно возрастает вероятность того, что вы просто не попадете ногой в нижнюю ступень, поскольку её практически полностью заслоняет верхняя. В данной конструкции таких проблем не возникает. (см. также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик )

Вид сверху. При спуске все проступи отлично видны, и промахнуться здесь не получится.

1. Подобно маршевой конструкции, утиный шаг состоит из маршей. Чаще всего изготавливаются одномаршевые конструкции лестниц. поскольку ввиду крутизны одного марша хватает для подъема на высоту 3-3,5 метра.
2. Широко распространены лестницы утиный шаг на косоурах и на тетивах. И те, и другие, могут быть как прямыми, так и поворотными.

Совет! Чередование ступенек должно быть согласованным с поворотом лестницы. Поворот нужно располагать в противоположную сторону от опорной ноги, в противном случае, вы будете терять равновесие при подъеме и спуске.

Основные детали конструкции

Чертеж лестницы утиный шаг может предусматривать два вида крепления ступеней:

1. На косуорах. При косуорной конструкции ступени как бы закладываются в «седла». То есть, проступи укладываются непосредственно на косуорную балку, а подступенки монтируются с торца. Такая балка имеет пилообразную форму. Это идеальный вариант для деревянных лестниц, которые можно без труда изготовить и собрать своими руками.

Отличный вариант для помещений, выдержанных в стиле кантри.

Косуорная конструкция: 1. – косуорная балка; 2. – проступь; 3. – подступенок.

1. На лестничных тетивах. Тетивами называются наклонные несущие балки, проходящие по всей длине маршей. Подобно косуорам, они являются основой несущей конструкции. Лестницы, имеющие в ширину 2 и более метра, чаще всего являются тетивными.

Проступи в данном случае закладываются в специальные пазы, которые имеются в несущих балках.

Лестница на тетивных балках: 1. – тетива; 2 – проступь.

Как собрать?

Собрать лестницу своими руками не представляет большого труда даже человеку неквалифицированному – для этого необязательно хорошо разбираться в строительных вопросах. В первую очередь, создаются несущие узлы.

Для этого потребуются следующие инструменты:

• механический фрезер;
• электродрель;
• молоток;
• саморезы;
• гвозди;
• болты с гайками;
• ножовка по дереву.

Пошаговая инструкция по изготовлению лестницы:

• Чтобы сделать основу, следует использовать доску толщиной 6 см, обработанную специальной грунтовкой.
• Нижний конец косоура прикрепляется к брусу в основании, а верхний закрепляется на балке перекрытия. При этом используются анкерные болты.
• Затем настает черед балясин и перил, которые должны быть довольно прочными. Одновременно они являются и дополнительным креплением, стягивая всю конструкцию и не позволяя возникать сторонним вибрациям.
• Опоры инсталлируются в гнезда, которые предварительно подготавливают. Их проклеивают и закрепляют на специальные шпильки.
• Если лестница базируется на косоуры, то балясины прикрепляют к ступеням, а опорные столбы – к первым и последним ступеням. Возможно также крепление к полу.
• Следует сделать таким образом, чтобы ступени не были скользкими. Угол наклона таких конструкций большой. Чаще всего ступеньки покрываются красками и лаками, по краям устанавливаются резиновые прокладки.
• Дерево предварительно тщательно зачищается наждачной бумагой, обрабатывается праймером – антисептиком. Затем деревянные детали должны высохнуть. Только не рекомендуется их класть на солнцепеке – от прямых солнечных лучей материал может пострадать.
• Тетивы делаются из доски, которая хорошо высушена и обработана праймером. Толщина ее начинается от 6 см, а ширина должна быть 30-40 см.

Угол выставляется не меньше 45 градусов. Выемки для ступенек вырезаются на фрезерном станке. Чтобы разметки были одинаковыми, лучше всего применить заготовленный шаблон, который можно сделать из плотного картона. В нем можно разместить пазы, которые помогут зафиксировать лекало по заранее заданному углу наклона. Доска режется по ширине с использованием шаблона, все углы и плоскости зачищаются шлифмашиной.

Предварительно перед монтажом лестницу раскладывают на плоской поверхности, проверяют места соединения различных узлов. При этом тетива помещается гнездами вверх, в нее устанавливаются ступени, затем накладывают еще одну тетиву, компонуя ее с гнездами.

Ступени лестниц помещаются в выемки (имеют глубину до 3 см), которые выполняются в деревянных боковинах – тетивах. Создаются они по заранее подготовленному лекалу, при этом ширина ступеней повторяется поочередно. Чтобы увеличить надежность лестницы, ее закрепляют с помощью металлических тяжей, которые располагают под ступенями. Перила на таких лестницах держатся на тетивах.

Особое внимание следует уделить креплению ступеней на больцах. Больцы – это те же кронштейны, которые надежно соединяют ступени со стеной с одной стороны и вертикальной несущей конструкции – с другой

Чтобы сделать самостоятельно подобные узлы соединения, необходимо иметь определенную квалификацию. Задача эта не самая простая.

Расчет лестницы с гусиным шагом

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы «гусиный шаг»: 1 – тетивы, 2 – ступени, 3 – шипы для крепления ступеней, 4 – дополнительные металлические стяжки, 5 – балясина, 6 – перила.

Главная их особенность — форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема — 50-70°. Схема устройство деревянной лестницы

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, — взяться за поручни, а второе — поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

• sz — ширина ступени, ,
• m — высота ступени, .

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе — проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое — высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение — 28/7, для вертикальных — 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы.

Расчет лестницы с гусиным шагом Для лестницы гусиный шаг расчет производится по специальным формулам. Просто подставив данные, можно с легкостью и быстро определить, какие материалы закупать.

Танцующие лестницы или Гусиные лапки

Среди многообразия лестничных конструкций встречаются поистине удивительные! К таким нетривиальным сооружениях относится и лестница под названием гусиный шаг. Свое название она получила из-за формы ступеней.

Они практически повторяют форму лапы гуся. Пролет собран таким образом, что узкие и широкие боковины ступенек чередуют друг друга.

Эта конструкция не нова. Еще в X-XI вв. в Европе строили такие лестницы. Особенно часто они встречались в узких и высоких зданиях: мельницах, звонницах, монастырях, башнях.

Правда, в те времена они имели название «лестница монаха».

Где оправдана такая конструкция?

Вы собрались надстроить второй этаж, а метраж дома невелик? В небольших помещениях невозможно разместить пологие марши. И здесь на помощь приходит довольно крутая, узкая лестничка, которую вы сможете смастерить своими руками. Наклон ее составит примерно 45-65 градусов

Такую лестницу еще называют «самба», потому что при подъеме важно не перепутать ноги и ступать на каждую ступеньку нужной ногой

Также актуальна будет при ограничении площади — винтовая металлическая лестница.

Некоторые тонкости устройства

В подавляющем большинстве люди на одну проступь ставят одну ногу. Следовательно, комфортной для постановки ноги и достаточно широкой должна быть только одна из сторон ступени.

За счет же второй можно выгодно сэкономить место. Вы можете увидеть на фото, что нижняя ступень положена своей широкой стороной влево. Это потому, что сама конструкция направлена в правую сторону.

Поскольку проступи не одинаковые, то при проектировании такой лестницы имеет большое значение первая ступень. Куда она должна быть направлена широкой стороной?

Правило гласит, что при движении пролета влево широкая часть проступи находится справа.

Важно:

Чтобы чередование ступенек было согласовано с поворотом самой лестницы. Поворот должен смотреть в противоположную сторону от опорной ноги. Иначе придется делать развороты на этой ноге.

По крутым и узким лестницам подниматься и спускаться проблематично. Если это обычная лестница, то на ней придется сделать больше высоту шага, а ширину ступеней уменьшить. А в этом случае при спуске есть вероятность не попасть ногой на нижележащую ступень, так как она видна всего сантиметров на 10. Другое дело пролет «с гусиным шагом» – вы отчетливо видите каждую следующую ступеньку из выреза вышестоящей.

Как и все другие, эти конструкции бывают:

• деревянные;
• стеклянные;
• металлические;
• смешанные.

А в сочетании с различными фактурными ограждениями (коваными, из нержавейки и стекла) создают воздушный ансамбль, который стремится ввысь.

Предлагаем вам посмотреть интересное видео и узнать, какие требования предъявляются к крутой лестнице утиный шаг и как правильно ее разместить в небольшом помещении.
