Красный черный: плюс минус, как определить полярность

Что делать, если на проводах стерлась маркировка

Маркировка указывает на полярность и назначение того или иного провода. Но если по какой-либо причине надписи стерлись или совсем отсутствуют, самый простой способ узнать плюс и минус на магнитоле – использовать специальный тестер. Данное устройство показывает силу напряжения в необходимом объекте.

Тестер имеет 2 щупа: красного (+) и черного (-) цвета. Для проверки проводов нужно взять 2 кабеля одного цвета и соединить каждый из них одновременно со щупами. Если полярность совпадает, тестер покажет положительное значение напряжения, если + и – перепутан, значение на экране тестера будет с минусом.

Если такого устройства под рукой не оказалось, какой плюс и минус на магнитоле можно при помощи обычной батарейки на 1,5 Вольт. Для этого необходимо соединить батарейку с проводом и динамиком магнитолы и наблюдать, при подаче питания от батарейки, в какую сторону будет двигаться диффузор.

Или же можно попытаться отличить клеммы визуально: более тонкий провод в большинстве случаев является минусом, а широкий – плюсом.

Важно понимать, если перепутать полярность проводов, это может привести к потере 80% качества звучания, а с течением времени из строя выйдет все устройство. .

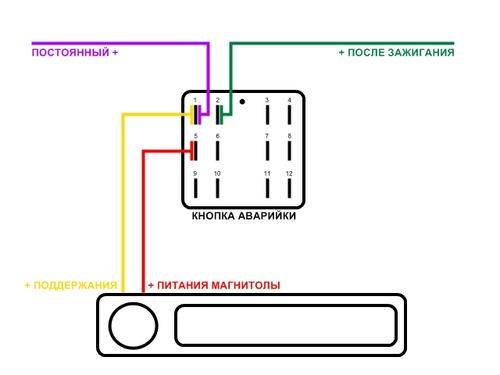

Схема питания магнитолы

Проверить правильность установки можно следующим образом:

1. Включить магнитолу и перевести звук на один из динамиков
2. Увеличить громкость звучания на полную мощность
3. Развести звук на 2 колонки поровну, установив балансировку звука на ноль

При правильной установке фазировки приемника качество и мощность звучания заметно улучшится. Если же низкие частоты ослабли — + и – на устройстве перепутаны. В таком случае необходимо поменять полярность на одном из тестируемых динамиков, и провести тест повторно. Такую же проверку необходимо провести на второй паре динамиков.

Как узнать где плюс, а где минус

В этой статье я расскажу о трех простых способах. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если же напряжение больше, чем 12 Вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на лопасти.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям.

В сети постоянного тока используется только два провода. Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Сегодня меня мучает один единственный вопрос: как сделать окрасочную камеру своими руками, потому что хочу красить машины и зарабатывать деньги. Вопрос решен и закрыт. На зарядке у меня чёрный — красный +,а тестором просмотреть. У аккумулятора есть плюсовая клемма и минусовая. На аккумуляторной батарее штырьки расположены на верхней поверхности батареи, и положительный обычно большего размера, чем отрицательный. Я и не собирался ставить в машину кучу усилков и сабов, мне просто нужно было слегка улучшить звучание низких и средних.

Вставляем обратно штекер (на рисунке обозначено красным) чтобы замкнуть машину и пойти домой заниматься дальше. Для более плотного прилегания динамика к проставке и исключения зазора, приклеил на проставку куски СТП Сильвер, далее прикрутил динамики саморезами из комплекта.

Говорят что зря, типа не выдержат новые колонки и будет дребезжать! А у нас и колонки разные штатные! У меня магнитная часть внутри корзины подиума и не вытаскивается из нее! У тебя Магнит по фото отслоился от подиума? У меня и подиум на винтах был, а у тебя на клепках! Все же штатные подиумы я бы советовал выкинуть и поставить нормальные деревянные.3.

В рамках этой публикации будет рассмотрена цветовая маркировка проводов. Тогда ясно, с полоской — плюс. Или два белых из них один с чёрной полоской. Аналогично и здесь можно сказать, что красный — плюс, а вот белый — минус. Так что смело можно проверять, и уверяю вас, все будет нормально, можете даже тестером проверять напряжение. Кто-нибудь встречался с каркасным домостроение Чего больше плюсов или минусов?

36 комментариев к Цвет проводов. Цветовая маркировка

Я прочитал Вашу статью, все очень хорошо и полезно расписано. Замечу, что у нас часто используется следующая маркировка проводов:

желтый с зеленой полосой — заземление

коричневый — фаза

голубой — нулевой

Эту маркировку можно часто увидеть при разборке импортной бытовой техники, компьютерных блоков питания, сетевых фильтров (пилотов). У себя дома я использую провода для проводки именно такой маркировки. Если провод двухжильный — то маркировка обычно голубой-коричневый.

6 марта, 2012, 19:46

Игорь,здравствуй!У нас идёт провод с разными цветами,но почти во всех есть желто — зелёный,естественно-это земля.Далее ,часто остальные два провода-голубой(синий) и коричневый.Здесь,как правило ,Корич. — фаза,синий(голубой) — ноль,Но если я делаю проводку с нуля,то при любой раскраске проводов В РАСПРЕД.КОРОБКЕ соединения изолирую разноцветной изолентой;КРАСНАЯ — фаза,(или жёлтая), БЕЛАЯ изолента -НОЛЬ, и ЖЁЛТО-ЗЕЛЁНАЯ(или ЧЁРНАЯ) — ЗЕМЛЯ.Повторюсь-если делаешь с нуля проводку,то при использовании разноцветной изоленты в коробках при любых цветах провода -не ошибёшься.

8 марта, 2012, 16:11

Здравствуйте,Игорь!Вы всё описываете верно и логично.Но ВСЕГДА в своей работе нужно опираться на ГОСТ,СНИП и прочие документы.Так вот в СП 31−110−2003 про цветовую маркировку жил проводов всё подробно расписано.

Цветовая маркировка оболочек проводов в силовом кабеле: «земля» — жёлто-зелёный провод, «ноль» — синий провод, «фаза» — коричневый, красный, белый, чёрный, бело-чёрный, зелёный, серый провод.

Буквенное обозначение: L1 — фаза 1 (коричневый), L2 — фаза 2 (чёрный), L3 — фаза 3 (серый), N — ноль (синий), Pe — земля (желто-зеленый).

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в МЭК 60445:2010.

Фазный проводник 1

Фазный проводник 2

Фазный проводник 3

США (120/208В) Чёрный Красный Голубой Белый или серый Зелёный

США (277/480В) Оранжевый Коричневый Жёлтый Белый или серый Зелёный

Канада Красный Чёрный Голубой Белый Зелёный

Канада (Изолированные трёхфазные установки) Оранжевый Коричневый Жёлтый Белый Зелёный

Великобритания (с апреля 2006) Красный (Коричневый) Жёлтый (ранее Белый) (Чёрный) Голубой (Серый) Чёрный (Голубой) Зелёно-жёлтый

Европа (с апреля 2004) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Европа (до апреля 2004, в зависимости от страны) Коричневый или Чёрный Чёрный или Коричневый Чёрный или Коричневый Голубой Зелёно-жёлтый

Европа (Обозначение шин) Жёлтый Зелёный Красный

Россия (СССР) Жёлтый Зелёный Красный Голубой Зелёно-жёлтый (на старых установках — Черный)

Россия (с 1 января 2011 г.) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Австралия и Новая Зеландия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Южная Африка Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Малайзия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Индия Красный Жёлтый Голубой Чёрный Зелёный

Разработанный участок или девственная природа

Для строительства дома не нужны аккуратные грядки и любовно построенные теплицы. Такой параметр станет плюсом только для рьяных садоводов. Техника, которая будет ездить по участку и выполнять строительные работы, смешает с грязью все созданное годами благоустройство. О ландшафтном дизайне можно будет задумываться уже после завершения основных работ по возведению дома. «Девственная природа» на деле может оказаться частью леса с корабельными соснами и вековыми дубами. Явный плюс. Или же куском пусть и подсохшего болота, полностью заросшего ивняком. Явный минус. В первом случае получится оставить все как есть, только убрать несколько деревьев, чтобы естественно вписать дом в окружающую среду. Во втором — заказывать технику и безжалостно выкорчевывать весь сорняк, вывозить на свалку, а затем разравнивать участок. В этом случае к первоначальной стоимости сверху надо добавить 150-200 тысяч рублей.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

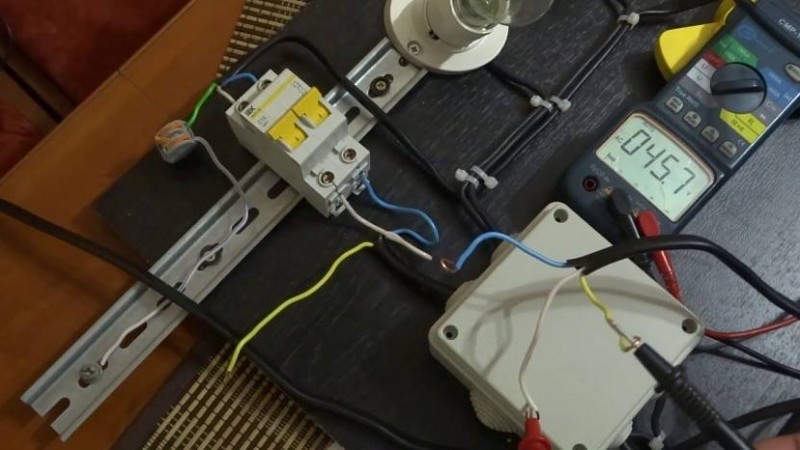

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Как определить полярность проводов с помощью свежего картофеля

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Цвета электрических проводов как разобраться

В среде электриков сейчас существует определенная путаница из-за постоянной смены цветовой маркировки проводов. Например, в конце 90-х годов земля обозначалась черным цветом, затем этим цветом стали обозначать ноль. Сейчас полным ходом идет переориентирование на европейские обозначения проводов по цвету. Поэтому мы их и приведем:

• Земля – обозначается желто-зеленым проводом (также эти цвета могут использоваться и отдельно)
• Ноль – обозначается голубым цветом
• Нулевой, совмещенный с землей – обозначается желто-зеленым и голубым цветами
• Фаза – обозначается любым другим цветом, но чаще всего белым

Рекомендация: Из-за имеющейся путаницы, если кабель прокладывал другой электрик, проверьте все провода тестером.

В трехфазной сети шины и провода маркируются несколько иным методом. Шины обозначаются следующими цветами: Фаза А – желтый, фаза В – зеленый, фаза С – красный. Ну и традиционно, нуль или нейтральный провод обозначается синим цветом, а земля – желто-зеленым (в некоторых случаях эта шина может быть окрашена в черный цвет).

Как маркируется провод заземления

Согласно требованиям безопасности, вся проводка в жилых или служебных помещениях заземляется. Это правило распространяется и на технику. Если подключение заземления проигнорировали, гарантия завода на нее не распространяется.

Провод заземления во всех случаях должен иметь маркировку в желто-зеленых цветах. Это общее требование для линии земли. Для одножильных проводов обычно размещают тонкую желтую полосу на зеленом фоне, а для мягких многожильных кабелей применяют изоляцию с тонкой зеленой полоской на желтом поле. Иногда можно встретить нестандартный вариант с поперечными полосам. Он пригоден для использования. Если изоляция проводника окрашена в такие тона, значит это заземление.

Для проводника нейтраль-земля совмещаются, разрешается изоляция голубого оттенка, с обозначениями желтого и зеленого цвета в начале и конце линии, или наоборот, на желто-зеленом фоне синие окончания.

Линия заземления на схемах должна иметь зеленый цвет. Схемы на английском языке имеют обозначение РЕ, а русскоязычные варианты подписываются словом земля. Также для маркировки провода заземления существует графический знак. В определенных случаях землю подписывают как нулевую защиту, но это не рабочий нуль или нейтраль.

Для обозначения заземления используется этот символ. Обычно это штамповка или наклейкаИсточник zen.yandex.ru

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Схема подводки электричества к дому

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Трехфазный кабель

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление

В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

• Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
• Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
• Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Однофазный провод

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление. Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Цветовая маркировка согласно действующим нормативам

Поскольку кабели в целом и составляющие их жилы предназначены для самых различных целей, на их изоляцию наносят маркировки и придают им разное цветовое оформление. Для специалиста цветовая картина монтажа даёт большой объём информации. Цветовая     маркировка выполняется в соответствии с пунктом 1.1.30 ПУЭ, по которому все электроустановки должны иметь буквенно-цифровое и цветовое обозначение.

Нулевой проводник должен иметь голубой цвет, защитный проводник имеет жёлто-зелёную окраску. В случае объединения нулевого и защитного проводников в одном проводе, он должен иметь голубой цвет с жёлто-зелёными полосками на конце.

Фазные проводники имеют окрас, как на рисунке ниже.

Цветовая маркировка фазных проводов

Цветовые значения в сетях постоянного тока

В цепях постоянного тока маркировка выполняется значками «+» и «­–» или цветом, как на рисунке ниже. Отрицательный провод может быть чёрного цвета.

Цветовая маркировка проводов сети постоянного тока

Цвета изоляции электропроводки

Разные цвета изоляции проводов нужны для того, чтобы по всей длине монтажа можно было безошибочно определять конкретный провод. Существуют правила привязки цвета к исполняемой функции. Но любые правила могут быть нарушены. И только одно правило нарушать нельзя – прежде чем начать работать с любым проводом, надо убедиться, что на нём нет напряжения.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

• коричневый;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белый;
• серый.

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster.net

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека

Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер

На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Диэлектрические перчатки могут однажды спасти жизнь

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

С помощью каких инструментов можно определить «плюс» и «минус»

В некоторых квартирах постсоветского периода, в новостройках, чаще всего, использовали алюминиевый двух-трех жильный кабель. В случае, если от счетчика идет такой кабель, а заменить его проблематично, нужно определить, где «плюс», а где «минус». Провод имеет белую оплетку и никак не подписан.

Для распознавания «плюса» и «минуса» понадобятся инструменты.  Самым простым является отвертка-индикатор. Перед тем, как приступить к работе, необходимо обесточить сеть, развести провода в разные стороны и зачистить изоляцию. После этого включить напряжение и аккуратно дотронуться отверткой-индикатором до оголенного провода, руками прикасаться нельзя. На проводе, где загорится индикатор – это фаза («плюс»). На другом проводнике индикатор гореть не будет — это ноль («минус» или нейтраль).

Нахождение плюса с помощью отвертки-индикатора

Важно! Инструменты для измерения напряжения должны иметь изолированные ручки. Если кабель имеет 3 жилы, и необходимо распознать, где фаза, где ноль, а где «земля»

Для этого понадобиться специальный измерительный прибор — мультиметр. Это устройство имеет регулятор, устанавливающий диапазон, табло и 2 щупальца. Для установления назначения проводников необходимо:

Если кабель имеет 3 жилы, и необходимо распознать, где фаза, где ноль, а где «земля». Для этого понадобиться специальный измерительный прибор — мультиметр. Это устройство имеет регулятор, устанавливающий диапазон, табло и 2 щупальца. Для установления назначения проводников необходимо:

1. Диапазон на регуляторе устанавливается более 220В.
2. Одним щупом касаются фазы, а другим — второго проводника для определения.
3. Если табло показывает 220, то ноль найден, если на табло показывает немного ниже 220, то это – заземление.

Мультиметр

Существуют другие альтернативные варианты определения наличия напряжения, но это опасно для жизни. Рекомендуется пользоваться только исправными инструментами и не проводить эксперименты, которые могут нанести вред здоровью человека.

Для определения «+» и «-» не обязательно иметь специальное образование, но следует знать принципы маркировки проводов и соблюдать правила безопасности.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства
