Пирог стены каркасного дома: устройство, схема монтажа

Порядок и правила расчета

На стоимость стен каркасного дома, а также на количество материалов, используемых при их возведении, влияет площадь, этажность строения, количество и планировка комнат. Многоэтажный дом тяжелее, поэтому для его строительства потребуются более прочные материалы в большем количестве.

Каркас дома состоит из следующих элементов:

• стойки – основа каркаса, изготавливаются из деревянного бруса или досок;
• «пирог» стены.

Расчет стоек каркасного дома

Высота стоек зависит от количества этажей дома и высоты потолков, обычно она составляет не менее 2,5 м. В технических помещениях и санузлах можно использовать минимальные значения. Сечение стоек преимущественно – 150х150 мм.

Расстояние между стойками при сборке каркаса на стройплощадке определяется шириной утеплителя

Важно, чтобы он плотно размещался между брусьями и не спрессовывался. Производители готовых каркасов из ЛСТК часто устанавливают шаг стоек 3 м, поэтому при размещении утеплителя важно закрывать места стыков для герметичности всей конструкции

При выборе деревянного каркаса важно, чтобы древесина была высушена, это исключит усадку конструкции

Кроме того, нужно правильно подобрать породу дерева и обратить внимание на наличие антисептической обработки, чтобы продлить срок службы

Расчет стенового «пирога» каркасного дома

Каркас стен состоит из слоев:

• утеплителя;
• ветро- и влаг
• озащитных
• мембран;пароизоляции;
• плит ОСП;
• внутренней и внешней отделки.

Толщина утеплителя зависит от региона строительства дома и его назначения – для сезонного или круглогодичного проживания. Обычно теплоизоляционный слой равен толщине стоек – 150 мм, в районах с низкими температурами увеличивают толщину и усиливают каркас дополнительными стойками.

Популярный, долговечный и экономичный стройматериал, рекомендуемый специалистами – минеральная вата. С внутренней стороны дома на утеплитель обязательно крепятся пароизоляционные пленки.

Стойки также не должны оставаться без теплозащиты, поэтому снаружи места выхода стоек на улицу изолируют.

С внешней стороны поверх слоев утеплителя закрепляют плиты ОСП, на которые укрепляют пленки для ветровой и влагозащиты. ОСП усиливают жесткость конструкции. Между ветрозащитной пленкой и внешним отделочным материалом всегда оставляют вентиляционный зазор, в него выводят точку росы, регулируя слои утеплителя.

С внутренней стороны каркас также может быть обшит плитами ОСП меньшей ширины либо для этих целей выбирают листы гипсокартона. Для внешней отделки дома используют различные материалы: виниловый или металлический сайдинг, штукатурку, кирпич, камень, вагонку – это зависит от вкуса и финансовых возможностей владельца.

При расчете стен каркасного дома используют коэффициент «показатель сопротивления теплопередачи» – Rp. Принят СНиП, учитывающий данный показатель для каждого региона, исходя из средних температур в зимнее время года. Примеры показателей коэффициента Rp по городам, Вт/(м·°C):

• Москва – 3,28.
• Краснодар – 2,44.
• Сочи – 1,7.
• Санкт-Петербург – 3,23.
• Красноярск – 4,84.
• Екатеринбург – 3,65.
• Магадан – 4,33.

Этот коэффициент определяется как деление толщины материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). В том случае, когда стена состоит из нескольких слоев, то значения всех составляющих стройматериалов нужно сложить, чтобы получить общую цифру. Теплопроводность материалов указана на упаковке, также ее можно найти у производителя.

Черновая отделка

Начинается отделка стен каркасного дома внутри именно с установки на каркас плитных или листовых материалов. Обычно для этого используют фанеру, ОСП, ДСП, гипсокартон или гипсоволокнистые плиты. Их просто устанавливают к каркасу дома и крепят саморезами.

Ничего сложного в этой операции нет

Важно – подрезать или подогнать плиты (листы) так, чтобы они стыковались на элементах обрешетки. Поэтому еще на стадии проектирования дома архитекторы стараются эту подгонку провести с помощью элементов каркаса

Именно таким образом достигается уменьшение отходов за счет подрезки листов обшивки.

Понятно, что такая обшивка каркасного дома изнутри не может быть финишной, поэтому ее называют черновой, то есть не окончательной. Основная задача на этом этапе – сформировать плоскости стен, которые впоследствии будут отделаны окончательно.

Черновая отделка каркасного дома гипсокартономИсточник rhinovation.fr

Паро- и гидроизоляция

Под внутреннюю обшивку стены каркасного дома обязательно укладывается пароизоляционный материал. Гидроизоляционную пленку прокладывают поверх утеплителя под наружную обшивку для защиты конструкции от ветра и влаги.

Пароизоляция препятствует выходу наружу влажных паров. Если пренебречь этим элементом – пар будет конденсироваться внутри «пирога» и проникать в утеплитель, что со временем приведет к ухудшению его свойств и увеличению затрат на отопление

Внимание! Если вы решили использовать в качестве утеплителя эковату или пенополиуретан пароизоляция будет лишней

Паро и гидро изоляция каркасного дома

При возведении каркасных строений в качестве пароизоляционного материала обычно используют пенофол, а для гидроизоляции – пергамин либо мембранные пленки. Укладывать их нужно внахлест, и фиксировать с помощью строительного степлера. Узлы стыков и примыканий проклеивают специальной самоклеящейся лентой.

О самостоятельном строительстве каркасного дома читайте здесь.

Строительство стен каркасного дома своими руками: этапы работы

Подготовьте инструменты и материалы для работы:

Утепление каркасной стены.

1. Ножницы по металлу, болгарку или ножовку.
2. Отвес.
3. Водяной уровень.
4. Аккумуляторный шуруповерт.
5. Дрель.
6. Металлическую линейку.
7. Молоток.
8. Угольник.
9. Нож.
10. Драчевый напильник.
11. Шпатель.
12. Электролобзик.
13. Антисептик для каркаса и прочих деревянных элементов.

Установите нижнюю обвязку на гидроизоляцию фундамента. На данном этапе выравнивается прямота углов и горизонталь уложенной обвязки. Уложите лаги пола в пазы обвязки. Расстояние между лагами рекомендуется сделать такими же, как толщина утеплителя, который будет укладываться между ними. Приделайте тонкие бруски к нижней части лагов. На эти бруски в дальнейшем будет уложен черновой пол.

Обработайте всю получившуюся конструкцию антисептиком. По углам каркасного дома и между ними установите несущие каркасные стойки. Выровняйте их и закрепите снаружи при помощи временных укосин. Установите верхнюю обвязку на имеющиеся каркасные стойки. Еще раз проверьте вертикаль и горизонталь всей несущей конструкции каркасного дома.

Установите оставшиеся стойки каркасных стен (рекомендуется устанавливать на расстоянии лаг пола). Не забывайте о дверных и оконных проемах. Все углы следует закрепить при помощи железных уголков с шурупами. Установите верхние лаги перекрытия. Уложите их в пазы так, как и лаги пола, только лаги перекрытия должны быть длиннее (на них в дальнейшем будут монтироваться стропила крыши). Укрепите несущие стойки каркаса при помощи укосин. Можно укрепить и все остальное (если на это хватает материала). Также вы можете укрепить укосины снизу и/или сверху. После того как будут установлены укосины, можете снять временные внешние укосины.

Покройте стены снаружи паро- и гидроизоляцией. Работу необходимо начинать снизу и стараться немного перекрывать нижний лист верхним (чтобы под нижестоящий изоляционный лист не попадала влага). Необязательно, но очень желательно обить снаружи установленную гидроизоляцию тонкими брусками, чтобы при полком покрытии образовался вентиляционный зазор.

Выполните внешнюю отделку/облицовку/обшивку декоративным материалом (к примеру, евровагонкой). Установите внутреннюю теплоизоляцию между стенами дома (может использоваться утеплитель различной формы: сыпучие материалы, блоки, рулоны, плиты). Покройте утеплитель парогидроизоляцией (так, как делали это снаружи).

Выполните внутреннюю отделку помещения (может быть горизонтальной или вертикальной). По возможности прибейте к изоляции тонкие бруски, как и снаружи. В случае выполнения вертикальной отделки, бруски нужно располагать горизонтально.

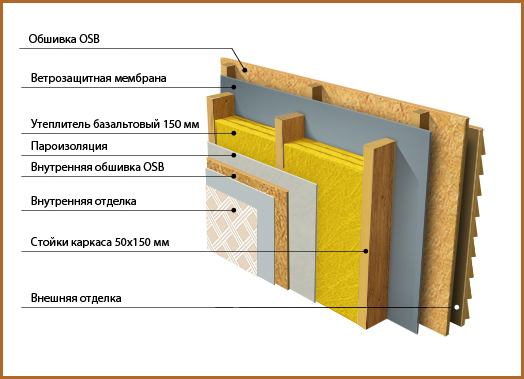

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Разновидности используемого в каркасном строительстве гипсокартона

Характеристики материала условно разделяют его на четыре типа: обычный (толстый либо узкий), подстилающий, теплоизоляционный и пароизоляционный.

Первый вид (гипсокартон обычной толщины либо узкий) применяется для отделки всех поверхностей каркасного дома кроме полов. Размеры варьируются: ширина может быть от 90 сантиметров до 1.2 метров, длина обычно составляет 1.8 – 2.4 метра, толщина – 9.5, 12.5, 15, 19 миллиметров. Цвет лицевой стороны – слоновая кость.

У подстилающего гипсокартона поверхность серого цвета. В продаже существуют влагоустойчивые разновидности. Материал имеет большую толщину, потому его не часто можно встретить в отделке стен. Она составляет 9.5 миллиметров. Длина – до 1.2 метров, ширина – 0.9. Срез прямоугольной формы.

Теплоизоляционный гипсокартон. Может выпускаться с прокладками из пенополистирола, отпрессованного полистирола, бакелита. Лучше всего применять листы теплоизоляционного гипсокартона для обустройства стен, которые впоследствии будут оштукатурены либо оклеены обоями.

Пароизоляционный гипсокартон. Имеет полимерно-полиэтиленовую подложку, улучшающую гидроизоляционные характеристики, а также свойства теплоизоляции. Используется для проведения работ сугубо внутри зданий. Стандартная ширина составляет от 0.9 метров до 1.2, длина – 1.3-3 метра, толщина – 9.5 миллиметров. Срез прямоугольной формы либо скошенной.

Внутренняя облицовка

Внутренние стены каркасного дома могут быть облицованы плитами ОСБ в 9 мм либо влагостойким гипсокартоном в 12.5 миллиметров. Работать с гипсокартоном удобнее, однако ОСБ плиты задают стенам большую жесткость. Их использование позволяет не ставить укосины.

ОСБ внутри строения монтируется так же, как и снаружи. А вот с гипсокартоном требуется работать в ином порядке. Он следующий:

• Закрепление листов осуществляется на стойки каркаса дома, предварительно требуется усиление конструкции при помощи горизонтального бруса 5 на 5 см;
• По каркасу монтируется обрешётка из металла на расстоянии в 40-50 см;
• Между листов не должно быть зазоров. Стыки между плитами шпаклюются. В качестве крепежа используются саморезы.

Стены каркасного дома, построенные с соблюдением всех требований, являются основной для выполнения внутренних и внешних отделочных работ. Имея уверенность в их надежности, вы можете заниматься декоративным оформлением с удовольствием.

Устройство пола

В доме можно сделать бетонные или деревянные полы. Последний вариант наиболее часто используется, поскольку дерево хорошо сохраняет тепло. Вместе с тем есть и приверженцы бетонного пола. Если дом строится на плиточном фундаменте, то плита и будет являться основой. Если используется ленточный вид, то пол заливают более легким раствором – керамзитобетоном.

Отдельно следует рассмотреть устройство деревянного напольного покрытия:

1. Поверх фундамента (независимо от его вида) укладываются лаги, которые представляют собой брус с сечением 100х200 мм. Расстояние между ними должно быть на 1-2 сантиметра меньше, чем размер утеплителя, который будет использоваться.
2. Перпендикулярно лагам снизу прибивается доска размером 25х100 мм по всей площади.
3. Поверх лаг и прибитой доски кладется гидроизоляционное полотно, на нем размещается утеплитель.
4. Утеплитель накрывается пароизоляционным материалом и зашивается фанерой, плитой OSB или деревянными досками.

При укладке утеплителя необходимо следить, чтобы не было щелей, а паро- и гидроизоляцию расстилать немного с напуском.

Вариант обустройства.

Суть стенового элемента

Каркасный дом – особый вид малоэтажного строения, основанного на жесткой конструкции, состоящей из вертикальных стоек, связанных меж собой по горизонтали. Эта жесткая конструкция и называется каркас. Устройство стены каркасного дома иными словами называется пирог, поскольку состоит такая стена из нескольких слоев.

На первый взгляд может показаться, что возвести каркасное строение очень просто, и это действительно так, но ожидаемого результата добиться можно лишь последовательно выполняя все этапы, и придерживаясь определенной технологии, в которой все же имеются свои хитрости:

1. Толщина стен – ее нужно подбирать в соответствии с назначением строения и климатической зоной.
2. Хороший утеплитель – это тот материал, который сочетает в себе качество и доступную стоимость.
3. Утеплитель нужно защищать от воздействия различных атмосферных явлений. Для этого используются специальные пленки.
4. Если утеплитель положить неправильно, то в стенах могут образоваться мостики холода – участки, через которые будет уходить тепло.
5. Внешняя отделка выполняется с учетом всех требований к материалам, применяемым при ее устройстве.

Теперь обо всем по порядку.

Стена каркасного дома

Недостатки каркасной конструкции

Если для возведения своего загородного коттеджа вы хотите
выбрать вариант каркасных стен, то вам необходимо знать про основной недостаток
данных конструкций – про влагу, которая накапливается во внутренних полостях
каркаса. Влага способна проникать через щелочки наружной обшивки во время косых
дождей либо же конденсироваться в толще утеплителя.

Конденсат получается из
водяных паров теплых потоков воздуха, попадающих из внутреннего отапливаемого
помещения в зимний период года. Влага, проникшая внутрь каркаса, вызывает
увлажнение утеплителя, а это значительно снижает его теплозащитные способности.

Поскольку утеплитель, расположенных еж слоев обшивки, высыхает долго и очень
медленно, он довольно скоро становится благоприятной средой обитания и развития
плесени и грибов, которые поражают все деревянные элементы.

В связи с этим при
возведении каркасных жилых строений необходимо максимально надежно защитить их
стены от попадания в них водяных паров изнутри, влаги наружи и от грунтовой
влаги, которая поднимается вверх в процессе капиллярного подсоса.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Каркасная перегородка своими руками

Установить перегородки в каркасном доме своими руками несложно, главное, понимать сам принцип возведения и не отклоняться от технологии. Первый этап строительства межкомнатной стены подразумевает возведение каркаса. Для этого необходимо сделать обвязку на полу, на потолке и на стенах. На этом этапе устанавливается дверная коробка (если она предусмотрена).

При возведении каркаса следует обратить внимание на то, что несущие балки и ребра перегородки должны быть из бруса одинакового сечения. Каркас фиксируют на полу с балками, одним из удобных способов

При проведении работ по возведению перегородок необходимо следить за уровнем установки, чтобы избежать случайного перекоса конструкции.

Следующий шаг – заполнение пустот перегородки звукоизоляцией и обшивка конструкции листовым материалом. Далее заделывают швы, наносят отделочные материалы.
Посмотрите видео, в котором рассмотрены особенности конструкции и расчетов межкомнатных перегородок для каркасного дома.
