Автономная канализация на даче, выбираем простой вариант

Что это такое?

Канализация в условиях дачного участка необходима для сбора, очистки и выведения сточных вод, что остаются по ходу применения человеком воды как для гигиенических, так и для хозяйственных целей. В этот же список входит и жидкость, предназначенная для отработки фекалий. Именно поэтому канализационная система для дачи считается одним из самых важных элементов благоустройства.

Схема действия таких коммуникационных систем достаточно проста. Сточные воды от ванн, раковин и умывальников вкупе со смывом фекалий формируют отходы, которые выводятся с помощью внутреннего трубопровода за границы самого дома в дворовую половину. Только после этого стоки отправляются прямиком в уличную канализационную сеть.

Если сток централизованного типа на территории отсутствует, то единственно верным решением станет самостоятельная установка системы канализации для вывода отходов. Если в предоставленных условиях был выбран такой вариант, то нужно иметь в виду, что существуют канализации различных модификаций.

Как довести канализацию до септика

Если судить по нормативам, вести канализационную трубу до септика придется не менее 7-8 метров. Так что траншея будет длинной. Она должна идти с уклоном:

• диаметр трубы 100-110 мм, уклон 20 мм на погонный метр;
• 50 мм в диаметре — уклон 30 мм/м.

Обратите внимание, что изменять уровень наклона нежелательно ни в ту, ни в другую сторону. В сторону увеличения можно максимум на 5-6 мм

Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше. В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете.

Второе важное условие — труба не должна промерзать. Решения два

Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину. Второе — закопать примерно на 60-80 см, а сверху утеплить.

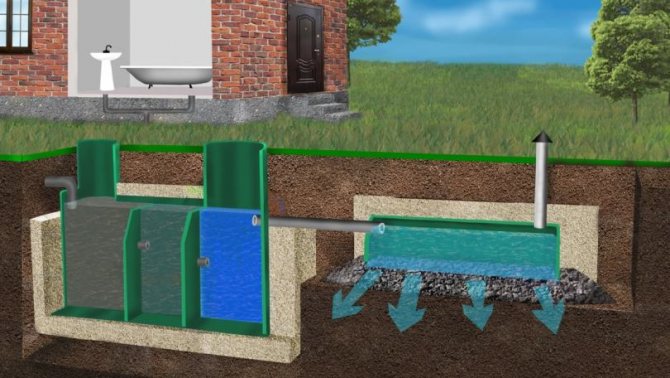

Схема дачной канализации с септиком

На какую глубину закапывать тубу

В реалии глубина, на которую вы будете закапывать канализационную трубу, идущую от дома зависит от расположения септика, а вернее, его входного отверстия. Сам септик надо устраивать так, чтобы на поверхности грунта была только крышка, а все «тело», включая горловину, находилось в земле. Закопав септик (или определившись с его типом и моделью), вы будете знать, куда надо довести трубу, также известен требуемый уклон. По этим данным можно рассчитать, на какой глубине надо делать выход из дома.

Это участок работ тоже имеет свои нюансы. Так траншею лучше копать сразу нужной глубины. Если придется подсыпать грунт, его надо очень хорошо утрамбовать — не просто набросать земли, пройтись трамбовкой до высокой плотности. Это необходимо, потому что просто уложенный грунт усядется, а с ним просядет труба. В месте просадки со временем образуется пробка. Даже если ее удастся пробить, периодически она там будет появляться снова.

Подвести трубы надо правильно

Утепление

Еще один момент: уложенную и герметически соединенную трубу засыпают слоем песка толщиной около 15 см (столько должно быть над трубой), песок проливают, слегка трамбуют. На песок укладывают ЭППС толщиной не менее 5 см, в обе стороны от трубы он должен выходит на расстояние не менее 30 см. Второй вариант утепления канализационной трубы — тот же ЭППС, но в виде скорлупы подходящего размера.

Специальное утепление для труб — скорлупа

Другие утеплители использовать не рекомендуется. Минеральная вата при намокании теряет свои свойства — просто перестает работать. Пенопласт сминается под давлением. Если будете строить полноценную канализационную траншею со стенками и крышкой, то можно и его. Но если труба канализации укладывается в грунт, пенопласт может смяться. Второй момент — его любят грызть мыши (ЭППС — не любят).

Нормы расположения очистных сооружений на участке

В этой области большая путаница. Много противоречащих друг другу норм с разными расстояниями, причем в разных регионах эти нормы могут отличаться, так что узнавать точно надо в местном сантехнадзоре. Наиболее распространенные нормативы можно сгруппировать:

• От дома:
  • до септика — не менее 5 м;
  • фильтрующего устройства (поглощающего колодца, песчано-гравийного фильтра, фильтрующей траншеи) — не менее 8 м;
  • до поля фильтрации — 15 м;

  • до аэрационной установки — не менее 15 м;

• От колодца и скважины (своей или соседской):
  • не менее 15 метров, если септик располагается против течения грунтовых вод;
  • не менее 30 м, если септик по течению грунтовых вод;
  • не менее 19 м, если стоит перпендикулярно;
• До границы соседнего участка — не менее 4 м;
• От границы своего участка — не менее 1 м.

Еще один момент. Если на участке есть уклон, то колодец или скважина должны располагаться выше всех очистных сооружений. Чтобы соблюсти все эти расстояния, придется долго колдовать над планом участка

Если все сразу соблюсти не получается, особое внимание уделяют расстоянию до соседского дома и колодца (скважины), так как нарушение чревато жалобой, следующими за ней проверками и штрафами. https://www.youtube.com/embed/4wEN37j92D8

Типы канализационных систем загородного дома

В частное домовладение или садовый домик можно провести несколько вариантов канализации. Как правило, летняя канализационная система используется при сезонном проживании, а для круглогодичного применения нужно обустроить более сложную конструкцию.

Летняя канализация

При обустройстве такого вида трубопровода нет необходимости использовать утеплители или укладывать трубу ниже уровня промерзания почвы. Как правило, на территории средней полосы нашей страны такие показатели составляют порядка 60-80 см. Чаще всего самодельная летняя система прокладывается по поверхности. Также нет необходимости защищать от вымерзания промежуточные колодцы. При сходе сточных вод в центральную канализацию обязательно нужно использовать обратный клапан, позволяющий предотвратить поступление стока обратно.

Круглогодичная система

При обустройстве системы круглогодичного использования очень важно обратить внимание на следующие нюансы:

• все приспособления и комплектующие должны быть обязательно выполнены из качественных и долговечных материалов;
• канализационный трубопровод в идеале должен иметь уклон, составляющий на каждый метр трубы пару сантиметров;
• дренажные трубы должны быть заложены достаточно глубоко, а под фильтровальные поля выделяется большая площадь, не позволяющая септику переполняться, а стокам задерживаться.

Устройство внутренней канализационной системы

К монтажу внутренней канализационной системы можно приступать сразу же после составления плана и закупки всех необходимых материалов и комплектующих. Сначала требуется установить центральный стояк. Оптимальный диаметр для него – 110 мм, при этом необходимо предусмотреть вывод газов. Обычно с этой целью верхняя часть стояка поднимается вверх – либо на чердак, либо выводится на крышу. Вывод на крышу более предпочтителен: всё же лучше, чтобы газы сразу уходили из дома, чем скапливались на чердаке.

Необходимо учитывать, что в соответствии с нормативами, основной стояк должен располагаться не менее, чем в 4 м от ближайшего окна. Подобное требование ограничивает количество помещений на даче, где может быть расположен стояк, и это нужно знать до начала монтажа системы.

Трубы для внутренней канализационной системы выбираются не только по диаметру, но и по материалу изготовления. В настоящее время предлагается три варианта:

• трубы ПВХ – весьма демократичные цены, что привлекает потребителей, в достаточной степени долговечны, лёгкие, внутренняя поверхность гладкая, и вода легко проходит, коррозионно устойчивы, не зарастают внутри, очень просты в монтаже. Канализация на даче своими руками обычно выполняется именно с применением труб ПВХ;
• трубы чугунные – проверенный временем классический вариант, материал надёжный, долговечный, однако, не слишком коррозионно устойчив, внутренняя поверхность со временем теряет гладкость, что препятствует прохождению сточных вод, для монтажа требуется специальное сварочное оборудование, да и цена далека от демократичной;
• трубы керамические – сочетают все плюсы труб ПВХ и чугунных, обладают отличными характеристиками начиная от гладкости и заканчивая устойчивостью к воздействию химически агрессивных сред, однако, имеют очень высокую стоимость, что не слишком хорошо для небольшой дачи.

Исходя из соотношения цена/качество, а также учитывая требования к простоте монтажа при устройстве канализации на даче своими руками, чаще всего выбираются трубы ПВХ – лёгкие, достаточно долговечные, химически стойкие и недорогие.

После того как произведена установка основного стояка, можно приступать к прокладке горизонтальных трубопроводов. При этом необходимо предусмотреть наличие ревизионных люков – чтобы при необходимости можно было контролировать канализационную систему, а главное – прочищать её. Ревизионные люки обычно устраивают над унитазом, а также в самой низкой точке всей канализационной системы (именно там чаще всего возникают пробки).

Монтируя трубы, следует обратить особое внимание на углы соединений: повороты под прямым углом затрудняют движение сточных вод, и в таком случае в местах соединений начинают скапливаться пробки, не спасает даже знаменитая гладкость труб ПВХ. Может дойти до того, что в унитаз нельзя будет выбрасывать и туалетную бумагу – чтобы она до своего растворения не послужила зародышем пробки

Обязательное условие: у каждого сантехнического прибора, будь то унитаз или раковина, должен иметься сифон с водным замком, иначе в помещение постоянно будут проникать неприятные запахи из канализационной сети.

Труба для подключения патрубка унитаза должна быть диаметром не менее 10 см, подключение при этом осуществляется напрямую. В то же время для того чтобы подключить раковину и/или ванну, достаточно диаметра 5 см. Угол, под которым прокладываются трубы, должен обеспечивать самотёк.

Заметим, что обычно устройство системы канализации планируется заранее, ещё на стадии постройки дома, и в этом случае сразу в архитектурном плане предусматривается место для вывода наружу канализационной трубы, по которой сточные воды уходят из дома в колодец или септик. Это – отверстие, располагающееся в фундаменте.

Однако, случается, что приходится устраивать канализацию в уже построенном доме, где никакого отверстия в фундаменте для прокладки сливного трубопровода не предусмотрено. Обычно в таких случаях приходится делать пристройку к дому, чтобы расположить там санузел, вот в фундамент этой пристройки и закладывается место для сливного трубопровода.

В месте вывода канализационной системы из дома обязательно требуется установка обратного клапана, иначе при некоторых условиях сточные воды могут попадать обратно в дом (небольшой уклон, переполнение колодца, проникновение грунтовых вод в колодец и так далее).

Сравнение ЛОС и самодельного септика

Обзавестись септиком относительно несложно, его можно просто купить. Современные ЛОС – локальные очистительные станции – представляют собой высокопроизводительные устройства, надежные и простые в обслуживании.

Это может быть относительно компактный агрегат, внутри разделенный на отсеки с переливами. Обработка сточной массы в подобных агрегатах производится за счет отстаивания без участия технических устройств.

Если агрегаты относятся к системам высокой биологической очистки, они оснащается насосами и системами аэрации для поставки кислорода. Указанный вариант зависит от энергообеспечения.

Локальные станции биологической очистки стоков представляют собой высокотехнологичные комплексы, которые отличаются немаленькой ценой и обычно требуют доступа к электроэнергии

Как правило, станции биоочистки уже утеплены и снабжены надежной герметичной крышкой. ЛОС, производящие высокую степень очистки, укомплектованы компрессорами, которые нагнетают воздух внутрь устройства и выполняют активную аэрацию стоков.

Это позволяет использовать в процессе переработки стоков и аэробные, и анаэробные бактерии, разлагая более 95% всех стоков.

Но у всех таких устройств есть существенные недостатки – высокая цена и зависимость от наличия электроэнергии, необходимой для работы технического оснащения.

Но такие модели, по сути, представляют собой модернизированный вариант выгребной ямы. Степень очистки здесь достигает лишь около 60 – 70%, вода пригодна только для технического использования после проведения грунтовой доочистки в поглотительном колодце или поле фильтрации.

Более подробная информация о существующих видах септиков, принципе их работы и рекомендации по выбору подходящего варианта для своих потребностей приведена здесь.

Все это побуждает владельцев частных домов о самостоятельном возведении септика, который не нуждается в постоянном удалении стоков. Нельзя сказать, что это простая и легкая работа, но если у мастера есть опыт, например, сооружения собственного колодца, то и с созданием самодельного септика он вполне справится.

По деньгам это выйдет однозначно дешевле, чем приобретение ЛОС. А результат будет значительно лучше, чем использование обычной выгребной ямы.

Чтобы сделать септик, нужно выбрать место, вырыть один или несколько котлованов, соорудить в них герметичные емкости, соединенные переливами, сделать фильтрационный колодец и т.п. Никакой сверхсложной техники или специальных строительных навыков не понадобится.

Монтаж наружной трубы канализации

Наружная труба канализации, к которой идёт подсоединение внутреннего контура, устанавливается из чугуна, пластика или асбеста, её диаметр должен быть не менее 100 мм.

Труба прокладывается так, чтобы её уклон шёл в сторону от дачи, и гарантированно был ниже уровня труб внутреннего контура и выше возможного подъёма сточных вод в яме или отстойнике.

Прокладка трассы делается так, чтобы не было много поворотов, в местах которых следует установить смотровые ревизионные колодцы. Если мест поворота избежать не удаётся, то предусматривают тупые углы соединения, как можно более 90º.

Уклон трубы делается не менее 2 см на одном погонном метре. Глубина траншеи для укладки системы должна быть не менее 1 м, ширина для удобства работ не менее 50 см. Для компенсации смещения грунта дно канавы выстилается песчаным слоем.

Поверх уложенных труб тоже укладывается слой песка, служащий своеобразным амортизатором. Поверхность над проложенной магистралью после засыпки землёй нужно тщательно утрамбовать.

Магистраль, попавшая в зону замерзания грунта, утепляется минеральной ватой или современными вспененными материалами. Обычно утепляют все участки, по высоте более 0,3м от поверхности грунта и соединительные места выхода наружу из дома.

Чтобы во дворе не было слышно неприятных запахов, в месте вывода трубы нужно сделать канал вентиляции.

Технологические требования к строительству канализации

Простейшая выгребная яма. Является самым дешёвым и упрошенным варрантом для сбора фекалий и бытовых сточных вод. Её очень просто сделать своими руками без помощи мастеров. Перед началом работ нужно сделать расчёт объёма сооружения.

Для этого за объём отходов принимается число, полученное умножением количества жильцов дачи на 0,75 м3.

После расчёта размера ямы, переходят к определению её местоположения на участке. Существует несколько стандартных требований:

• канализационные отходы не являют собой приятного соседства, поэтому от жилой дачи отстойник следует сделать на расстоянии не менее 5 м;
• выгребная яма устраивается своими руками не ближе 2 м к соседскому забору и не менее 5 м до соседского строения;
• дно ямы нужно сделать на глубине 2 м или ниже, при этом точка поднятия грунтовых вод должна быть ниже этой отметки;
• если на дачном участке основным источником воды является скважина или простой колодец, то сливная яма должна располагаться на расстоянии от них не менее 30 м;
• яма располагается так, чтобы имелась возможность осуществить подъезд ассенизаторской машины для выкачки нечистот;
• расположение дачи на пересечённой местности требует устройства выгребной ямы на самом низком участке двора.

Простейшую выгребную яму, устроенную в грунте можно сделать более функциональной. Для этого дно ямы по периметру бетонируется, оставляя нетронутый участок посередине. На дно накладывается слой щебня или гальки и дерновой земли для небольшой очистки сточных вод.

Можно сделать яму их покрышек колёс большого автомобиля, поставив их одну на другую. Стены внутри ямы выкладывают красным керамическим кирпичом с промежутками и оштукатуривают раствором. Это делается для уменьшения вредного действия фекальных вод на окружающую среду.

На выгребной яме предусматривается крышка, легко удаляющаяся для проведения очистительных работ, и ставится вентиляционная труба, которая должна быть выше верхней рамы окна самого последнего этажа на 1 м.

Устройство современного септика

Септик представляет собой многокамерную систему отстоя и очистки жидких отходов. Количество камер определяется требования к очистке стоков. Стандартный септик из трёх секций обеспечивает очистку вод на 75%.

Если предусмотреть на основе привычного очистительного септика биохимическое обеззараживание или добавить аэрационные компоненты, то степень очистки канализационных стоков можно довести до 99%.

Септик отличается от выгребной ямы тем, что позволяет выводить в почву очищенные стоки без откачки массы нечистот. Услуги ассенизаторов требуются изредка для промывки резервуара.

Такой тип канализации предусматривает два отстойника для разделения жидких и твёрдых компонентов бытовых отходов и дренажной системы окончательной очистки жидких стоков.

Другими словами, септик состоит из трёх резервуаров, которые соединяются между собой отверстиями с решёткой или щелями для перетекания жидкости из одной камеры в другую.

Как сделать септик

Септик обычно устанавливают в тех случаях, когда отсутствует централизованная система канализации в посёлке – тогда внутренняя система канализации подключается прямо к септику.

Септиком называется устройство, в котором сточные воды собираются, а затем очищаются. Септики могут различаться как по материалу, из которого они изготовлены, так и по способу очистки сточных вод (например, отстаивание, использование специальных бактерий и так далее), а также по конструкции.

Ещё на стадии составления плана канализационной системы необходимо определиться с тем, куда, в конце концов, будут попадать сточные воды. Если выбран септик, то для его устройства можно использовать различные ёмкости (пластиковые и металлические), а также разнообразные железобетонные конструкции. Бывает, что септик изготавливается из кирпича – наиболее дорогой и сложный вариант.

Наиболее распространённый вариант очистки сточных вод для дачного дома – почвенная фильтрация в сочетании с биологической очисткой. То есть, в септик помещаются специальные бактерии, которые способствуют быстрому разложению, а затем сточные воды, прошедшие первичную фильтрацию, просачиваются в грунт (для этого оставляется специальное поле), где и очищаются окончательно. Иногда сточные воды просто накапливаются в ёмкости, а затем откачиваются и вывозятся ассенизаторами. Устройство септика с возможностью откачки гораздо проще и дешевле, чем септика с фильтрацией, но проблема в том, что не всегда можно заказать ассенизаторскую машину на дачный участок, а в некоторых случаях нет возможности дотянуть до септика трубу, чтобы откачать сточные воды. Поэтому приходится идти по более дорогому первоначально, зато более удобному в эксплуатации пути – устройство септика с частичной очисткой сточных вод.

Как правильно сделать канализацию без откачки?

Для создания надежной безнапорной (самотечной) канализационной системы при монтаже необходимо придерживаться следующих правил:

1. Следует создавать уклон, он подбирается следующим образом:

• для труб Æ50 мм это 2,5-3,5 сантиметра на каждый метр;
• 110 мм – 1,2-2 см;
• 150 мм – 0,7-1 см.

1. при организации наружной магистрали ее следует закладывать на глубину ниже промерзания грунта, либо утеплить ее соответствующим образом. В противном случае, когда начнется зима, канализация замерзнет.

2. через каждые 25-35 метров, а также на поворотах и в других проблемных местах следует устанавливать смотровые колодцы. Они необходимы, если система засорилась и ее следует почистить.

3. Использовать в системе трубы соответствующего диаметра.

Таблица с указанием необходимого диаметра труб

Нюансы проектирования автономной канализации

Сначала следует составить проект нового сооружения и найти для него подходящее место на участке. Объем септика для дачи без откачки вычислить не сложно. Для этого нужно умножить количество человек, которые постоянно проживают в доме, на 200 литров. Это типовая норма потребления воды на одного человека в день.

Полученную цифру нужно увеличить еще на 20%. Результат и будет искомым объемом септика. Распределяют этот объем следующим образом: 25-30 % объема отводят для создания фильтрационного колодца, а остальное – на основной отсек или отсеки септика. Параметры септика зависят от его конфигурации.

Для возведения самодельного септика из бетонных колец понадобится выкопать два или три котлована, разделенных расстоянием около 50 см

Объем резервуара кубической формы рассчитывается как произведение длины, ширины и высоты. Если же емкость цилиндрическая, то для вычисления ее объема следует умножить высоту на площадь основания. Формула площади круга хорошо известна из школьного курса геометрии: произведение квадрата радиуса на число “пи”.

Определяя параметры резервуара, следует помнить, что расстояние от дна септика до места входа канализационной трубы должно равняться 80 см или более. При этом нужно учесть и уклон трубы.

Выбирая место для септика, рекомендуется придерживаться следующих санитарных норм:

• расстояние не менее 10 метров от жилых строений и водопроводных магистралей;
• расстояние не менее 30-50 метров от источников питьевой воды;
• более 3 метров до плодовых деревьев;
• более 5 метров до дороги и т.п.

Чем больше объем септика, тем более строгие санитарные нормы к нему предъявляются. Подробные сведения можно получить в соответствующих разделах СНиП за номером 2.04.03-85 и регламент СанПиН 2.1.5.980-00, определяющий правила сохранения чистоты подземной воды.

Кроме того, следует учесть уровень грунтовых вод, поскольку дно между условным дном сооружений грунтовой доочистки и УГВ должно быть по минимуму расстояние в 1 м.

На этой схеме наглядно изображены санитарные требования, которые предъявляются при выборе места для септика на участке при частном доме

Если грунтовые воды пролегают слишком высоко, к конструкции септика предъявляются еще более серьезные требования: он должен быть абсолютно герметичным.

Для самодельной конструкции в такой ситуации подойдет только пластиковый контейнер – еврокуб. Или же стоит отдать предпочтение накопительной емкости промышленного производства. Советуем ознакомиться с правилами выбора емкости для септика.

Для каждого отделения самодельного септика следует сделать крышку, через которую можно будет осуществлять обслуживание и текущий ремонт септика

Еще один важный момент при выборе места для септика – доступ для транспорта. Хотя очистка септика без откачки выполняется не часто, все же присутствие специальной техники может существенно облегчить этот процесс.

Что потребуется?

Прежде чем переходить к установке канализационной системы на дачном участке, следует составить ее четкую схему.

В плане должны быть отражены:

• стоковые источники в дачном доме (душ, раковины, баня, туалет и другие подобные объекты);
• метод подключения, а также прокладки труб внутренней канализации;
• участок вывода канализации из жилого строения на улицу;
• путь похождения магистрали, ответственной за выход стоков;
• путь и место нахождения коллектора канализации.

Когда все чертежи будут готовы, будут понятны многие важные особенности, такие как:

• примерный объем предстоящих работ;
• какие расходные материалы вам понадобятся и в каком объеме;
• получится ли совладать с монтажом самостоятельно или придется обратиться к услугам профессионалов.

Как обустроить септик самостоятельно

Если вы еще не разработали вариант обустройства септика, то мы советуем вам сделать канализацию на кольцах. В таком случае емкость будет защищена от подмывания грунтовыми водами и от выпучивания грунтом при замерзании.

Для обустройства многофункционального септика в грунт устанавливается несколько бочек. Они будут выполнять задачи поэтапного фильтра.

• Как обустроить участок в русском стиле: лучшие идеи по созданию красивого и уютного участка (145 фото и видео)

• Водоем своими руками на дачном участке: подробное описание постройки декоративного водоема, варианты дизайна и оформления (110 фото и видео)

• Каменные подпорные стены — варианты постройки и обустройства участков с уклоном. 115 фото идей ландшафтного дизайна

Такой способ позволит очищать воду очень эффективно. Данные системы очистки в основном для масштабных зданий, больших коттеджей и разных предприятий.

Проект устройства наружной канализации

Канализация на даче своими руками, не может быть смонтирована без наличия утверждённого проекта.

В нём должны быть учтены показатели конкретного участка:

1. Планируемую длину подземного трубопровода, расположение на участке колодцев для обслуживания канализации, септиков, как расположен водопровод или скважины водоснабжения. Действующим нормативом жёстко установлены расстояния до дома, соседнего участка, ограждения участка. В противном случае проект не будет утверждён государственными органами. Обязательно необходимо предусмотреть пути подъезда для техники, которая будет использоваться для обслуживания. Обязательно наличие пожарных зазоров, а также проездов для пожарных машин;
2. Форма трубопровода будет зависеть от наличия поворотных колодцев, они устанавливаются в местах поворотов и разветвлений труб;
3. Глубина промерзания грунта должна позволять проведение труб с соблюдением достаточного уклона. При невозможности выполнения данного условия необходимо производить утепление оборудования;
4. Рельеф участка также должен обеспечивать прохождение трубопровода на необходимой глубине на всём его протяжении. Замерзание сточной воды грозит разрушением труб или закупоркой их просвета, что исключает использование канализации.

Образец проекта

Изготовление проекта лучше поручить специализированной организации. Это, скорее всего, сэкономит время при его утверждении в местных регулирующих органах.

Содержание проекта

В содержании проекта должны быть отражены приведённые пункты:

• количество и места расположения оборудования;
• обоснование выбора места установки стояка и выхода его из дома;
• определение способа отведения стоков;
• схема внутридомовой канализации;
• места монтажа септика;
• схема наружной канализации с указанием места стыковки с централизованной или локальной системой.
