Выбор сечения кабеля для розеток

Другой метод подключения розетки – цветовое различие

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

• Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

• ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
• Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
4. Болгарка с алмазным диском.
5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Какого сечения должен быть провод для розеток?

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Разберемся с физическими величинами и рассчитаем нагрузку

Раньше все было просто, у среднестатистического жителя были только телевизор, пылесос, холодильник и небольшая плита на 2–3 конфорки.А подключались они к сети через стандартные розетки, с ограничением нагрузки до 6 Ампер. В обычной городской квартире и речи не шло о высокомощных электроприборах (индукционных плитах, водонагревательных котлах, обогревателей и др.).

Но современные жилища просто напичканы энергоемкими устройствами, например, варочные панели с духовыми шкафами. Их потребляемая мощность порой доходит до 7 киловатт. Это значит, что плиту невозможно подключить к обычной розетке, с пропускной способностью 16 А.

Для начала, давайте освежим в памяти некоторые термины:

• Ампер (А) – единица измерения силы тока, т.е. количество частиц, проходящих за промежуток времени через проводник.
• Напряжение (В) –физическая величина, означающая разность потенциалов противоположных концов проводника.
• Мощность (Вт) – величина, обозначающая скорость передачи электрической энергии.

С помощью этих трех составляющих очень просто определить, какую нагрузку выдержит розетка и проводка. Например, в советское время, бытовые розетки были рассчитаны на максимальную мощность – 1,3 кВт. А высчитывалось это по физической формуле – сила тока в амперах (6 А) умножается на напряжение (220В). В результате получается наибольшая мощность подключаемых приборов в ваттах (1320 Вт), т.е. 1,3 киловатт.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Многие задаются вопросом – 16 А, это сколько киловатт, то есть от какой максимально допустимой мощности бытового прибора не расплавится розетка? При современных 16 А розетках получается следующий пример – 16 А×220В = 3520 Вт. Это значит, что розетка выдержит нагрузку до 3,5 кВт, а это большинство простых электроприборов (компьютеры, холодильники, кондиционеры и т. п.).

Но что же делать, если вы купили энергоемкое устройство, мощностью 5–6 кВт? Ответ, казалось бы, очевиден, купить розетку на 25 или 32 А и все. Так-то оно верно, но нужно помнить еще о некоторых важных вещах.

Сколько розеток можно подключить на один провод 2.5?

То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».

Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.

Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.

Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности.

Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится.

Нередко это является причиной возникновения пожара.

Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт.

Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.

Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.

Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв.

, по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности.

Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.

Сразу приведу несколько примеров, чтобы было понятнее:

Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.

При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.

Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.

Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.

ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.

Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.

Виды электропроводки

Прежде чем приступать непосредственно к процессу монтажа нам следует определиться с типом проводки, который мы будем монтировать в каждой комнате. Всего существует два вида: открытая и скрытая проводка. Каждый из этих типов имеет собственные достоинства и недостатки.

Любая из них может применяться в любом помещении, отличается только цена и трудозатраты, необходимые для выполнения работ. Поэтому давайте более подробно остановимся на нормах монтажа для каждого из этих видов.

Открытый тип проводки

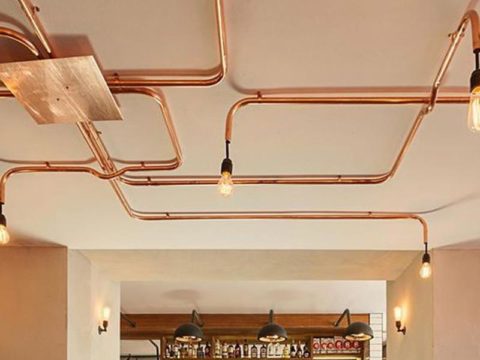

Открытый тип проводки предполагает монтаж проводников по поверхности стен, потолков или полов. При этом провода могут прокладываться как на поверхности, так и внутри специальных защитных элементов, таких как короба или трубы. В отдельных случаях они требуют подкладки специальных материалов между проводом и стеной. Но давайте обо всем по порядку.

Открытый тип проводки

Для этого, прежде всего, давайте определимся с поверхностями, по которым будет осуществляться монтаж. Это могут быть сгораемые, трудносгораемые и несгораемые поверхности. К сгораемым можно отнести обычное дерево. К трудносгораемым — дерево, имеющее специальные противопожарные пропитки. К несгораемым поверхностям относятся бетон, кирпич и другие материалы со схожими свойствами.

Открытая проводка в специальных коробах

• Провода, так же подразделяются на сгораемые, трудносгораемые и несгораемые. Определить этот параметр вы можете по маркировке провода.
• Еще одним параметром, который влияет на способ монтажа, являются характеристики самого помещения. Ведь согласитесь, нельзя прокладывать провод в парилке или душевой, так же как в обычной комнате. Поэтому существуют еще такие параметры как влажные, сырые, пыльные, наружные и сухие помещения.
• В итоге получается, что способ прокладки зависит от того, какой провод, и по какой поверхности прокладывается. В нашей статье мы рассмотрим только самые часто встречающиеся варианты. Просмотреть же как проводка дома должна выполнятся в каждом отдельном случае вы можете в табл. 2.1.2 и 2.1.3 ПУЭ.

Открытая проводка в помещении из несгораемых материалов

Если мы имеем обычную квартиру со стенами из бетона или кирпича, то здесь возможно несколько вариантов выполнения открытой проводки. Незащищенные провода можно прокладывать на изоляторах, роликах или струнах. Можно прокладывать в сгораемых коробах и лотках с открывающимися крышками. Можно монтировать в специальных оболочках, выполненных из трудносгораемых или сгораемых материалов, непосредственно по поверхности стен потолка или пола. В этом случае речь обычно идет о применении пластиковой гофры.

Открытая проводка в помещениях из сгораемых материалов

• Если же монтируется проводка для частного дома, выполненного из дерева, то здесь все немного сложнее. В этом случае, если вы используете ролики, изоляторы или струны, то между проводом и стеной должен быть подложен несгораемый материал.
• Если используется короб или труба, то она обязательно должна быть выполнена из несгораемого материала. Обычно это металл. Если это не так, то вам так же потребуется подкладка несгораемых материалов.

Скрытый тип проводки

Скрытой проводкой называется проводник, проложенный внутри строительных каналов, либо под слоем штукатурки в специальных бороздах – штробах. С эстетической точки зрения этот способ кажется более привлекательным, но вот с финансовой — это далеко не всегда так.

Скрытая проводка

• Как и в случае с открытой проводкой, определяющими при принятии решения становятся табл. 2.1.2 и 2.1.3 ПУЭ. Поэтому и факторы влияющие на выбор проводки остаются теме же.
• Давайте рассмотрим несколько вариантов. Для начала, как и в первом случае, возьмем кирпичную или бетонную стену. Как говорит инструкция, мы можем прокладывать даже незащищенный провод, если тот монолитно скрыт под слоем штукатурки. Для увеличения ремонтопригодности проводки можно использовать монтаж в сгораемых трубах – гофре.

Скрытая проводка в помещении из несгораемых материалов

Скрытая проводка в помещениях из сгораемых материалов

Но если монтаж выполняется с применением сгораемых или трудно сгораемых материалов, то в этом случае необходима подкладка несгораемых материалов. Сами оболочки должны быть покрыты слоем штукатурки или другого несгораемого материала со всех сторон.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

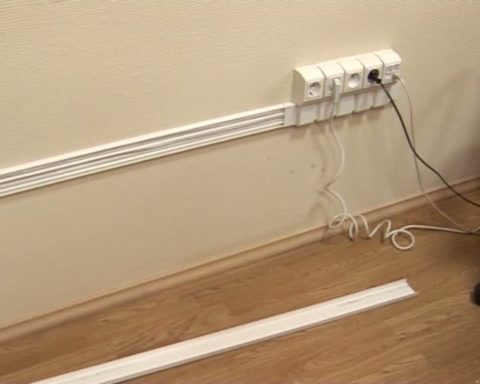

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Какой тип и марку проводника выбрать под розетку

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

1. ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
2. ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
3. ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

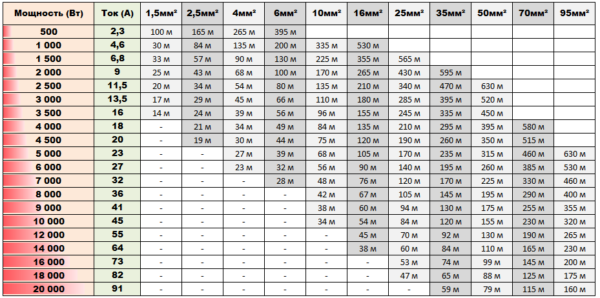

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм2 и многопроволочный, сечение которого превышает 16 мм2.

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.
