Где нужно устанавливать в квартире вводной автомат, и какие лучше всего использовать

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Чем отличается УЗО от дифавтомата

Как правильно подобрать УЗО для квартиры или частного дома

Как выбрать автоматический выключатель по мощности и току нагрузки?

Схема подключения УЗО и автоматов в щитке

Что такое дифференциальный автомат?

Что такое реле напряжения и для чего оно нужно в квартире

Комментарии:

Evgen

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Vasiliy

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

Denis

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Алекс

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только

в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Владимир

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

макс

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Ретро розетки – элемент дизайна или функциональная деталь?

Чем отличаются дифавтоматы ABB от конкурентов

Немецкие розетки ABB объединяют надежность и стильный дизайн

Подключение двойной розетки в один подрозетник

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать. Характеристики:

Характеристики:

• количество полюсов;
• времятоковую характеристику;
• номинальный ток;
• установленная мощность;
• номинальный ток утечки;
• линейное напряжение;
• селективность;
• максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:

Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

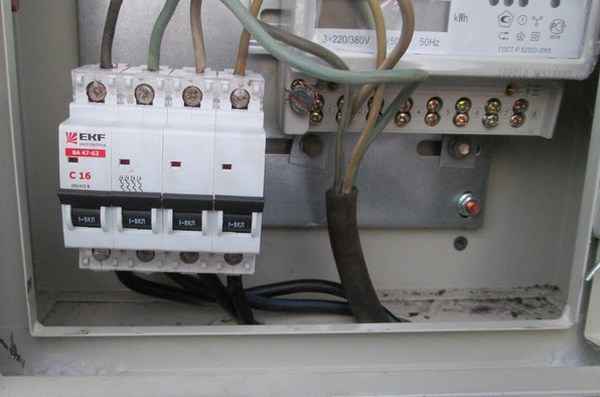

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рабочий ток вычисляется следующим образом:

• Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
• Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
• Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Так выбирается ВА в случае, когда на каждую фазу приходится равная нагрузка. Если же она неодинакова, высчитывать величину тока следует по наибольшему значению.

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке.

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Зачем отключать сеть при перегрузке

Не менее опасна перегрузка линии. При протекании по проводам тока, больше номинального, они нагреваются. Это приводит к разрушению изолирующей оболочки кабеля и последующему короткому замыканию.

Процесс нагрева проводов занимает какое-то время, поэтому для защиты линии от перегрузки используется защита, отключающая питание электроприборов через время после возникновения проблемы.

Информация! Повышенный ток при пуске электродвигателя является нормой и длится меньше, чем задержка срабатывания автомата.

Причиной перегрузки может быть одновременное включение электроприборов большой мощности, неисправность электрооборудования или запуск электродвигателя, например, в пылесосе или кондиционере.

Если от короткого замыкания отключит практически любой автоматический выключатель, то неправильно выбранное устройство отключит питание при номинальном токе линии или не сможет защитить проводку от перегрева, поэтому перед установкой необходимо произвести расчет автомата по мощности.

Основные параметры, учитываемые при выборе

К основным параметрам, принимаемым во внимание при выборе вводного устройства, относятся:

• Номинальный ток и мощность.
• Способ крепления в пределах шкафа.
• Число полюсов, имеющихся у данной модели ВА.

В качестве дополнительных характеристик, помогающих выбрать нужный образец автомата, рассматриваются его времятоковые показатели.

Номинальный ток и мощность

Выбор автомата по мощности

Номинальный ток любого автомата указывается в имеющейся на его корпусе маркировке (С40, например). Цифровой показатель означает ту величину токовой составляющей, при которой данный прибор способен работать, не отключаясь, длительное время.

Значение номинала задается при температуре окружающего воздуха в 30 градусов.

В случае ее снижения этот показатель увеличивается, а при повышении – снижается.

Изменение мощности ВА

Возможны ситуации, когда вводного автомата на 40 Ампер, установленного при запуске системы в эксплуатацию, недостает для нормальной работы – его все время выбивает. В этом случае можно пригласить электрика и заказать более «мощный» прибор. Но прежде чем установить ВА на 63 Ампера, например, нужно согласовать эту процедуру с управляющей компанией (советом кооператива) и службами «Энергосбыта». Лишь в этом случае ни у кого не возникнет претензий, что данный потребитель отбирает мощность больше чем положено по нормативам и что от этого страдают жильцы других квартир. Такая ситуация возможна из-за общего перегруза и постоянного отключения коллективного ввода в дом.

Для частных хозяйств согласование увеличения трехфазной нагрузки по вводным цепям может оказаться еще более сложным. Все зависит от величины затребованной мощности и возможностей местных подстанций.

Способы крепления

Крепление на дин-рейку

Согласно конструктивным особенностям защитных автоматов допускается несколько вариантов их крепления:

• в большинстве случаев вводный прибор устанавливается на DIN рейку, монтируемую на корпусе распределительного щитка;
• если такая рейка отсутствует, его допускается крепить на специальные винты, имеющиеся в комплекте поставки;
• в старых моделях автоматов предусмотрена возможность установки нескольких однотипных приборов на специальных направляющих стержнях (этот способ сейчас практически не применяется).

Предпочтение обычно отдается первому из этих приемов, как самому простому и удобному в исполнении.

Количество полюсов и времятоковая характеристика

Согласно положениям действующих нормативов (ПУЭ, в частности), по числу одновременно коммутируемых цепей все вводные устройства защиты делятся на следующие виды:

• Двухполюсные приборы.
• 4-х полюсные автоматы.

Первые используются в цепях коммутации однофазного ввода, обеспечивающего жилую квартиру типовым электропитанием 220 Вольт.

Расцепители в этом случае не смогут срабатывать синхронно, что является безопасным условием коммутации силовых линий по входу. Устройства второго типа (с 4-мя полюсами) ставятся в линии трехфазного силового питания напряжением 380 Вольт. Трехполюсные разъединители ставить в таких цепях не допускается (согласно ПУЭ), поскольку в них наряду с фазой обязательно должен коммутироваться ноль.

Под времятоковыми характеристиками понимаются величины токов, при которых вводной автомат отключает конкретную силовую цепь, а также возникающие при этом временные задержки. Эти параметры напрямую увязываются со срабатыванием входящих в состав прибора теплового и электромагнитного расцепителей.

Как выбрать автоматический включатель

Люди, не разбирающиеся в электрике, ошибочно предполагают, что лучшим вариантом будет устройство, имеющее высокое значение номинального тока. Но если взять для дома вариант, который может выдержать высокую мощность, то это будет большой ошибкой. В случае перегрузки, которую не может выдержать кабель, не произойдет разрыва цепи. Автомат не будет считать такую ситуацию перегрузкой, поскольку он рассчитан на другой номинальный ток. Разрыв в этом случае произойдет только в случае короткого замыкания, а до этого уже может начаться пожар из-за плавления кабеля. Если же изделие рассчитано на меньшую мощность, то будут происходить частые отключения при включении бытовых приборов. И таким образом автомат быстро выйдет из строя.

Итак, что бы устройство оптимально соответствовало вашей электроцепи,  то подбирать его надо опираясь на сечение проводов. А что бы правильно выбрать сечение кабеля, надо учесть мощность всех приборов, которые будут иметься в квартире.

Если у вас однофазная сеть, для ввода следует брать двухполюсной автомат. А для освещения и подключения отдельных приборов высокой мощности (водонагреватель, кондиционер) подойдет однополюсное устройство.

Кроме этого обращайте внимание на производителя. Предпочтение лучше отдавать проверенным брендам, которые зарекомендовали себя на рынке

Продукция малоизвестной фирмы может не соответствовать заявленным параметрам, в этом случае автомат может не сработать при перегрузке или коротком замыкании. А это приведет к выводу из строя электроприборы, проводку и даже может возникнуть пожар.

Как правильно настроить селективность защиты

Кроме выбора защитных устройств по току, важно правильно подобрать селективность защиты. Это такая настройка аппаратуры, при которой в аварийных ситуациях срабатывает только автомат, ближайший к месту аварии:

• В автоматических выключателях это достигается постепенным увеличением номинального тока. Аппарат с минимальным значением устанавливается ближайшим от нагрузки;
• В УЗО на отдельные электроприборы устанавливаются устройства с током срабатывания 30мА. Общую защиту выбираете с током 100мА;
• Реле напряжения для квартиры подбираете только одно, сразу после вводного автомата.

Селективность защиты

Разновидности защитных автоматов

Эти устройства разделяются на несколько типов, каждый из которых имеет свои особенности работы и предназначен для установки в различных цепях:

• МА. В этих автоматах тепловое расцепление не предусмотрено. При подключении к нагрузке (например, электромотору) реле тока нужен только выключатель, обеспечивающий защиту от КЗ.
• А. Тепловой расцепитель в этих устройствах срабатывает, когда величина электротока превышает номинал на 30%. Электромагнитное расцепление здесь вызывает обесточивание сети через 0,05 с, если величина тока превысит номинальное значение на 100%. Если по какой-либо причине катушка не сработала, то приблизительно через 25-30 с в действие вступает тепловая защита, вызывающая срабатывание автомата. Защитные устройства типа А следует устанавливать в электросхемах с полупроводниковыми элементами, которые могут прийти в неисправность даже при небольшом увеличении тока. В целях защиты электронных приборов в цепь могут включаться автоматы марки Z, срабатывающие при увеличении тока в два раза.

• В. В этих устройствах срабатывание теплового расцепителя происходит в течение 4-5 с, а электромагнитная защита действует за 0,015 с, если величина тока превышает номинал на 200%. Автоматы этого типа широко используется в осветительных цепях, отличающихся небольшой величиной пускового тока.
• С. Такие автоматы являются самыми распространенными. Оба типа защиты в нем срабатывают, когда величина номинального тока, проходящего через выключатель, превышена на 400%.

Разобравшись с типами устройств, переходим к вопросу их выбора.

Какие вводные автоматы ставить

С однофазным и трехфазным питанием разобрались. Давайте теперь более подробно остановимся на мощности вводного автомата. Чтобы понять, какой именно мощности нужно ставить вводные автоматы (один ставится на фазу, а второй, хоть и не всегда, на ноль), нужно суммировать ток линий, которые будут подведены к автоматическому выключателю.

Для этого следует суммировать мощность всех электроприборов в доме, которые могут быть включены одновременно. Но, учитывая всевозможные погрешности и возможность появления новых электроприборов, к полученному значению нужно добавить не менее 25-30% (про запас)

Кроме того, при выборе вводных автоматов важно учитывать и максимальный ток короткого замыкания. Лучше всего, если данный параметр будет равен 1000-1500 А

Как производится расчёт вводных автоматов

Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.

Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:

• Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
• Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
• Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
• Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
• Тип заземления.

Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.

Токовая стойкость к КЗ

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.

Типы автоматических выключателей

Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.

Модульные автоматы

При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.

Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

Установка автомата на DIN-рейку

Эти автоматические выключатели, кроме тока, характеризуются буквами “B”, “C” и “D”, показывающими дополнительные параметры:

• Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
• Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
• Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.

Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели

Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.

Воздушные электрические автоматы

Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.
