Врезка замков в межкомнатные двери своими руками: изучаем со всех сторон

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери. Далее делается выемка под механизм запора

Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Подготовительный этап

Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)

Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия – для личинки и ручки.

Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.

Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.

Инструменты для врезки замка

Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:

1. Карандаш для разметки.
2. Столярный треугольник.
3. Рулетку.
4. Шуруповерт в комплекте с набором бит.
5. Отвертки (плоская и крестовая).
6. Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
7. Молоток и стамеску.
8. Долото.
9. Стапель.
10. Ручной электрофрезер.

Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.

Врезка замка фрезерным станком

Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.

Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.

Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.

Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.

Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.

Врезка замка без фрезера

Для установки запорного устройства вручную необходимы следующие инструменты:

• карандаш;
• линейка;
• рулетка;
• электродрель в комплекте со сверлом 10-14 мм;
• стамески разной ширины;
• напильники круглой формы.

Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.

При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.

Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.

Как выбрать защелку

При выборе магнитной защелки для дверей необходимо руководствоваться следующими аспектами:

• вид устройства;
• габаритные размеры устройства;
• производитель.

Классификация магнитных защелок

Все магнитные защелки можно разделить по следующим критериям:

• по типу устройства;
• по способу установки.

Выделяют три основных типа магнитных защелок:

1. встраиваемая дверная защелка является наиболее востребованным среди потребителей видом. Магнит приводится в действие при помощи ручки, которая крепится к обеим сторонам дверного полотна;

Дверная магнитная защелка с ручкой

1. пассивная защелка состоит из двух элементов: небольшой металлической планки и магнита. Рабочие элементы конструкции плавно притягиваются друг к другу и разъединяются без приложения усилия;

Простейшая магнитная защелка для межкомнатной двери

1. электромагнитная защелка на дверь. В отличие от предыдущих видов электромагнитная защелка может выступать в качестве замка и надежно фиксировать дверь в закрытом положении. Однако стоимость такого устройства достаточно высока.

Защелка, которая одновременно выполняет функции замка

Встраиваемые и пассивные защелки рекомендуется устанавливать на межкомнатные двери, которые не требуется запирать. Например, на дверь детской комнаты или кухни.

По способу установки магнитная ручка защелка может быть:

• врезной. Установка врезной защелки самая сложная, так как требует определенных навыков. Именно этот способ установки будет рассмотрен далее;
• накладной. Накладное устройство просто закрепляется на двери при помощи фиксирующих болтов, входящих в состав устройства. Наиболее часто накладным способом монтируются пассивные типы защелок.

Подбор размеров

Размеры защелки полностью должны соответствовать габаритам дверного полотна

Рекомендуется обратить внимание:

• на длину механизма. Этот параметр особенно важен, если межкомнатная дверь оборудована стеклянными или деревянными вставками;
• на ширину накладки. Она должна быть меньше ширины дверного полотна;
• на размер запирающего магнитного язычка.

Подбор защелки по размерам

Выбор производителя

Надежность и долговечность ручки-защелки с магнитом определяется фирмой-производителем. Специалисты рекомендуют приобретать устройства следующих фирм:

Apecs. Компанией выпускается большое разнообразие устройств по форме, цвету и иным параметрам, которые могут дополняться ручками и ключами для фиксации. Средняя стоимость защелки составляет 550 рублей.

Комплект фурнитуры для двери от компании Апекс

Polaris. Универсальные устройства, подходящие как для левых, так и для правых дверей, стоимостью от 700 рублей. Корпус защелки изготавливается из стали с оцинкованным покрытием, что позволяет использовать устройства в неотапливаемых помещениях или помещениях с повышенным уровнем влажности.

Магнитный замок защелка от компании Полярис

Рокса Энтранс. Российской компанией выпускаются как обычные защелки, так и электромагнитные замки. Наиболее популярной моделью является AL-250UZ, стоимостью в 2000 рублей. Для работы замка требуется подключение электричества.

Замок защелка от российского производителя

При выборе определенной модели замка у продавца рекомендуется попросить сертификаты качества и соответствия, чтобы исключить возможность приобретения подделки.

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.

Врезка магнитного замка своими руками на межкомнатную дверь

Многие люди к любому вопросу, связанному с межкомнатными дверями и всем, что этого касается, подходят скрупулезно. По этой причине сборку, установку и врезку замков они склонны доверять исключительно мастерам. Вместе с тем это достаточно простая задача, которая не требует от исполнителя особых навыков и знаний. А сам процесс на деле мало чем отличается от процедуры с обычными защелками.

Вставка врезной конструкции может быть выполнена своими руками

Набор инструментов

При наличии элементарных знаний в выполнении столярных и слесарных работ осуществить врезку магнитного замка будет несложно.

Для монтажа конструкции понадобятся такие инструменты:

• Электродрель со сверлами;
• Шуруповерт;
• Отвертки;
• Ручной фрезер;
• Стамеска и молоток;
• Инструменты для проведения замеров;
• Карандаш.

Подготовка к выполнения монтажа и список необходимого инструмента

Правила безопасности

Чтобы врезка магнитного замка прошла без травм и повреждений, нужно соблюдать определенные меры предосторожности. Перед выполнением работ обязательно следует проверить на исправность все инструменты

Особую опасность для исполнителя представляет стружка и щепки, которые могут разлетаться в разные стороны при выполнении работ. Чтобы эти элементы не повредили глаза и все прошло безопасно, совершать манипуляции рекомендовано в защитных очках.

При выполнении работ очень важно позаботиться о безопасности

Процесс врезки

Для выполнения врезки магнитного замка в межкомнатные двери  изначально необходимо  выполнить разметку. Как правило, такие запорные элементы устанавливаются на высоте от пола в 90-110 см. На дверном торце делается пометка карандашом, где будет располагаться ниша запора. Для конструкций с ручкой место выбирается на лицевой стороне. С помощью дрели далее в отмеченном месте делается сквозное отверстие под стержень квадратного сечения. В торце дрелью с перьевыми сверлами или молотком и стамеской создается небольшая выборка для лицевой планки замка и после делается ниша для механизма. Ее размеры должны в точности соответствовать запорному механизму. После карандашом отмечаются места крепления, для чего замок помещается в нишу, и в тех местах, где будет происходить его фиксация, просверливаются отверстия для саморезов. Само устройство вставляют в нишу и крепят на торце двери.

Если в процессе работы на двери пошла трещина или образовалось отверстие больше ем нужно, у нас есть инструкция заделывания дырки.

Крепление замка в торце двери необходимо выполнять в определенной последовательности

Врезка ответной планки магнитного замка с видео

Врезка ответной планки магнитного замка выполняется после установки дверного блока. Для осуществления такой задачи необходимо закрыть дверь и сквозь притворный зазор разметить нижний и верхний край защелки. Далее на коробе проводят поперечные линии и угольником замеряют расстояние до края язычка на дверном полотне. Два отверстия высверливаются пером, а стамеской выбирается центральная часть. Ответная планка магнитного замка прикладывается к месту, насверливаются отверстия под винты и производится крепление механизма. После установки ответки, механизм проверяется на работоспособность.

Врезку ответной планки делают после установки дверного блока

Подробнее о врезке ответной планки магнитного замка пойдет речь в этом видеоролике:

Необходимые инструменты

Кроме «стандартного» набора инструментов для работы с деревом вам понадобится ещё набор коронок для вырезки круглых отверстий в дереве. Без них установить замок в дверь будет если не невозможно, то очень проблематично.

С помощью коронок можно делать отверстия различного диаметра

Кроме пёрел (так называют круговые коронки) вам понадобятся следующие инструменты:

• дрель или шуруповёрт с функцией сверления;
• молоток;
• стамеска;
• отвёртка;
• рулетка;
• карандаш.

В завершение этого раздела хочется сказать, что существует специальный инструмент для врезки замков, который называется фрезер. Конечно, покупать его для установки одного, двух или даже пяти замков не имеет смысла, но если вдруг такой прибор оказался у кого-то из ваших знакомых, то он позволит существенно облегчить работу по установке замка

Фокусировать внимание на технологии работы фрезером мы не станем, а предлагаем вам просто ознакомиться с небольшим видеороликом, в котором наглядно продемонстрирована работа этого инструмента

Заключительный этап

Когда все отверстия вырезаны, то, можно уже установить замок.

Не ошибитесь при установке. Ручки подобного плана имеют стопор. Язык самой защёлки задвигается поворотным движением ручки. Причём это возможно с любой стороны. А вот стопор поворота будет только с одной из них. Он может быть и с ключом или просто запираться от руки. С какой стороны вам необходимо закрываться? С той стороны и должен быть этот запор.

Для правильной работы установленного механизма необходимо ответное отверстие в дверной коробке, в которое будет входить язык запора. Сделать отметку под это устройство очень просто. А после этого и само отверстие прорезать можно.

Если вы имеет специальный набор, предназначенный для того, чтобы врезать замок, то меньшим по диаметру буром заглубитесь в косяк в нужном месте. Если такового у вас нет, то воспользуйтесь либо крупным сверлом по дереву, или той же стамеской. Затем установите декоративную накладку на это место, которая идёт в комплекте с защёлкой.

Пожалуй, и всё. Мы рассмотрели самый простой пример того, как врезать замок в деревянную дверь.

Если ваше устройство для закрывания имеет более сложный механизм, такой, который включает в себя и секрет и защёлку с запором, то дело будет сложнее. Но по поводу обычной конструкции со стопором у вас теперь достаточно знаний, чтобы осуществить его установку своими руками.

Как установить ручку на межкомнатную дверь: нажимная модель

В первую очередь перед началом монтажа нажимной ручки на межкомнатную дверь нужно определиться с размерами внутреннего отверстия. Для этого потребуется прислонить запорный механизм к торцевой поверхности полотна

Очень важно, чтобы декоративная планка и боковая поверхность двери находились в одной плоскости. Далее необходимо перенести контур изделия на поверхность с помощью карандаша

После этого остается только соединить линии на торце посредством строительного уголка.

Для того, чтобы сделать выемку под механизм используют долото и молоток

При установке ручки на межкомнатную дверь своими руками не стоит забывать о том, что выполнение отверстия осуществляется специальным сверлом, которое называется долотчатым. Выборка углубления производится с помощью долота и обычного молотка. В свою очередь, зона, в которой будет располагаться лицевая накладка, организовывается посредством применения стамески.

Для того чтобы ответить на вопрос о том, как установить ручку в межкомнатную дверь, нужно внимательно просмотреть видеоматериалы на эту тему

Важно понимать, что особенности установки зависят от материала двери, а также типа ручки и набора инструментов

На следующем этапе монтажа нажимного изделия производится разметка зоны, в которой будет установлен квадрат под дверные ручки и скважину запорного механизма. Далее необходимо воспользоваться сверлом и сделать отверстия для фиксаторных элементов. Углубления организовываются с обеих сторон полотна.

После выполнения отверстий необходимо очистить их от опилок и пыли. Затем производится монтаж запорного устройства в полотно. Механизм фиксируется с помощью накладки и саморезов. Далее на квадраты устанавливаются ручки, для закрепления которых применяются саморезы.

Когда отверстие полностью готово производится монтаж запорного механизма

После этого для межкомнатной двери с защелкой требуется смонтировать декоративное кольцо. Для этого имеются специальные фланцевые отверстия.

Финальный этап установки, как и в предыдущих случаях, подразумевает монтаж ответной планки на дверную коробку. Стоит запомнить, что она устанавливается только после выполнения отверстия для язычка и саморезов.

Установка ручки на межкомнатную дверь: особенности монтажа круглых устройств

Технология монтажа круглых дверных ручек (кнобов) отличается от процесса установки нажимных изделий. Это связано с конструктивными особенностями подобной фурнитуры. Монтаж ручки может производиться как на снятом, так и на навешенном полотне. Второй вариант является более приемлемым, так как упрощает разметку ответной планки на дверной коробке.

В первую очередь необходимо внимательно выполнить разметку

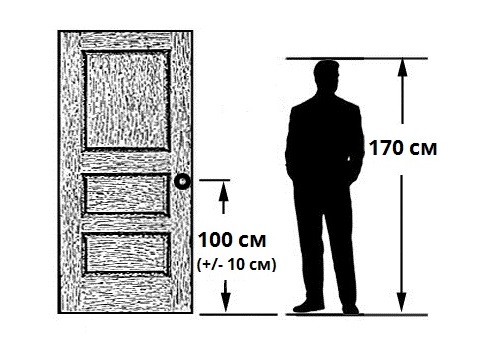

Высота расположения круглой ручки подбирается в зависимости от индивидуальных предпочтений хозяев. Стандартная дистанция от пола до устройства составляет 90-110 см

А также важно запомнить, что монтаж нового механизма необходимо выполнять максимально осторожно, если полотно относится к каркасному типу. Это связано с тем, что его довольно просто повредить

Как поставить ручку на межкомнатную дверь? Для установки дверной ручки такого типа необходимо в первую очередь правильно выполнить разметку. После этого нужно организовать два отверстия. Первое высверливается на торце (для защелки), а второе – на полотне (для поворотной ручки). Организация отверстий на полотне под ручку выполняется в несколько этапов. Первым делом требуется сделать сквозное отверстие. Для этого используется специальная насадка – коронка. В свою очередь, для последующего монтажа защелки применяют сверло перьевого типа.

Две части ручки нужно приложить с обеих сторон двери и зафиксировать

После организации всех необходимых отверстий можно приступить к установке ручки в межкомнатную дверь. Однако для начала необходимо зафиксировать посредством саморезов защелку. Для крепления круглого изделия нужно разобрать его верхнюю часть и убрать декоративное кольцо.

Обе части ручки имеют специальные отверстия под винты. Эти элементы прикладываются к внешней и внутренней стороне двери и фиксируются между собой. Далее нужно установить декоративное кольцо, после чего на ручку необходимо нажать до появления характерного щелчка, который сигнализирует об окончании установки.

Таким образом, установка ручки на межкомнатное полотно не является очень сложным мероприятием. Требуется запомнить, что на процесс монтажа оказывают влияние такие факторы, как материал двери, тип замка, разновидность ручек. В случае необходимости всегда можно воспользоваться услугами квалифицированного специалиста, который проведет установку грамотно и в кратчайшие сроки.
