Способы соединения светодиодных лент между собой

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Пайка паяльником

Пайка контактов — надежный способ соединить части светильника между собой. Для реализации этого способа потребуются:

• паяльник;
• припой с канифолью (флюсом);
• наличие навыков и опыта.

Если все действия выполнены правильно, соединение не
окислится от времени. Однако, для получения ожидаемого результата надо обладать
определенными навыками обращения с паяльником. Обычно используют два вида
соединений:

• при помощи проводков;
• пайка напрямую одной площадки к другой.

Для людей, не уверенных в своих
возможностях, рекомендуется использовать первый способ. Для более опытных и
умелых подойдет второй вариант, позволяющий получить практически незаметное
соединение частей светильника. Порядок действий:

• зачистить контактные площадки на обоих отрезках
  ленты;
• отрезать два проводка одинаковой длины,
  зачистить от изоляции и залудить их концы;
• припаять оба проводка к площадкам на одном куске
  подсветки;
• сложить встык соединяемые куски и припаять
  проводки ко второму участку.

Важно обеспечить полярность соединения, иначе подсветка работать не будет, и придется все переделывать

Направления в применении

Диодные ленты в
качестве подсветки широко применяются в следующих областях:

1. Как декоративное освещение при оформлении интерьера и экстерьера квартир, домов, деревьев, дворов, скверов.
2. В качестве дополнительного светильника для улучшения видимости отдельных рабочих областей – кухонного фартука, мойки, обеденной зоны, стола в кабинете, барной стойки.
3. Основной подсветкой в местах, где трудно или невозможно установить люстру. Например, гардеробное помещение, чулан, кладовая.
4. Для создания оптических эффектов на границе раздела различных сред – в аквариуме, бассейне.
5. В автотюнинге для светодиодной подсветки салона, приборной панели.
6. Для внутреннего и наружного оформления на время проведения какого-либо мероприятия.

Подсветка на основе светодиодных лент может широко использоваться в любых других случаях – главное, соблюсти правила подключения и установки.

Плюсы и минусы, достоинства и недостатки соединений LED лент коннекторами и пайкой

В начале статьи мною было проронено, что опишу недостатки и плюсы обоих видов соединения светодиодных лент. Сказано-сделано…

Коннекторы — легко монтируются, имеют разнообразные типы. При помощи них можно соединить ленты в разнообразные формы. Это главные плюсы.

К минусам соединителей отнесу — большая «боязнь» влажных помещений. Очень быстро окисляются контакты. Лента начинает моргать. Еще одним негативным свойством назову — некачественные соединители. «Откровенно» плохие коннекторы попросту не создают необходимый контакт с лентой это не позволяет даже включить ленту. Она попросту не будет светиться…

Забыл к плюсам отнести и тот факт, что большинство коннекторов не нждаются в дополнительной изоляции. Работают по принципу — «поставил-и-работает».

При соединении светодиодной ленты пайкой отрицательных моментов все-таки больше, чем положительных. Случаются моменты, когда необходимо размещать ленты на вертикальных круглых поверхностях, овальных поверхностях и т.п. Коннекторы в этом случае практически не справляются… Они топорщатся и выпадает один или несколько светодиодов из общей картины. В этом случае выручет именно пайка. Т.е. плюс пайки в том, что ее можно использовать при дизайне лентами абсолютно любой поверхности. Минус пайки в том, что нельзя передерживать жало на ленте при пайке. Особенно от этого страдают новички. При пайке необходимо хорошо подготавливать поверхность. И конечно, после проведенного соединения пайкой необходимо дополнительно изолировать места соединений. На все эти операции необходимо время, а его как всегда, у нас не хватает…

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

1. Зачистка и подготовка поверхности контактов ленты.
2. Очистка на 0,5 см проводки от изолирующей оболочки.
3. Лужение контактов и проводников.
4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Некоторые особенности монтажа светодиодных лент

При создании проекта декоративной подсветки на основе LED лент необходимо учесть их некоторые технологические особенности:

Резать светодиодную полосу можно только по специально нанесенной на ее поверхность разметке. В зависимости от разновидности ленты минимальная длина отрезка может варьироваться от 25 до 166 мм. Поэтому при составлении предварительного чертежа с применением конкретного типа LED полосы необходимо учитывать кратность ее разреза на отрезки необходимой длины.

При стыковке отдельных участков с помощью коннекторов нужно строго соблюдать полярность соединения (то есть «+» к «+», «-» к «-»).

Необходимо учитывать геометрические размеры всех коннекторов (подогнать «по месту» длину каждого отрезка ленты невозможно, поэтому корректно составленный чертеж поможет избежать непредвиденных сложностей при монтаже и подключении).

Процесс спайки

На проводах выбранной длины с одной стороны удаляют изоляцию, примерно на 5 мм, и слегка царапают медные жилки для удаления оксидной плёнки. Затем плоскогубцами аккуратно скручивают жилки между собой, чтобы избежать их расслоения во время лужения и пайки. Подготовленный проводок окунают во флюс или прислоняют к кусочку канифоли. Разогретым и залуженным жалом паяльника цепляют кусочек олова (можно с запасом) и прикладывают к зачищенному проводку на 3-5 секунд. Для лучшего взаимодействия провод медленно вращают, прижимая одновременно к жалу и канифоли. После затвердевания луженый наконечник укорачивают до длины около 3 мм.

Контакты светодиодной ленты лудят следующим образом. Жалом паяльника захватывают маленькую каплю припоя, на мгновение окунают его в канифоль и на пару секунд прислоняют к одной из контактных площадок. В результате на месте медного пятачка должна образоваться полусфера из припоя.

Когда все соединительные части залужены, пришло время спаять светодиодную ленту с электрическими проводами. Для удобства её фиксируют с помощью груза к столу или устанавливают в универсальный монтажный держатель. На жале паяльника оставляют минимальное количество олова, окунают его во флюс и на пару секунд прислоняют к спаиваемым поверхностям. Луженая часть провода должна скрыться в полусфере припоя. Операцию повторяют с остальными проводниками.

Если хорошо разогретым паяльником не удаётся качественно припаять провода к светодиодной ленте в течение 3-4 секунд, то следует отказаться от используемого припоя. Тугоплавкие сплавы на основе олова не пригодны для работы с тонкими проводниками, приклеенными к гибкой ленте. При длительном контакте произойдёт перегрев и отслоение контактной площадки.

Заключающий этап состоит из проверки надежности работы и изоляции припаянных проводов к светодиодной ленте с помощью термоусадочной трубки. Пайка проверяется визуально, а затем путем подключения питания к светодиодной ленте. Если все в порядке, контактные площадки чистятся от лишнего флюса с помощью тряпочки или ватки, смоченной в спирте (в случае использования нейтрального флюса, этот пункт можно пропустить). Затем контакты изолируются термоусадочной трубкой. Для этого она накладывается на место спайки и равномерно подогревается со всех сторон.

Стыковка при помощи коннекторов

Для более быстрого и доступного способа скрепления двух фрагментов LED -нити используют специальные соединители – коннекторы. Они представляют собой небольшой пластмассовый блок с защёлкой и контактными площадками.

Какие бывают

В зависимости от задачи, применяются разные виды коннекторов:

1. С изгибом. Такие устройства помогают объединить фрагменты нити в любых нужных направлениях, пустить их под разными углами и параллельно.
2. Без изгиба. Годятся только для прямолинейного соединения.
3. Угловые. Как видно из названия, их назначение – стыковка фрагментов под прямым углом.

Стандартный угловой коннектор.

Пошаговая инструкция по коммутации

Всё, что требуется для такой операции – острые ножницы. Алгоритм следующий:

1. Отрезать два куска ленты нужной длины. Количество светодиодов на каждом из них должно быть кратно 3.
2. Если есть защитное силиконовое покрытие, канцелярским ножом зачистить его, чтобы путь к контактам был открыт.
3. Открыть крышку коннектора и поместить внутрь него один конец. Контакты должны плотно прилегать к контактной площадке.
4. Крышка защёлкивается, и та же манипуляция совершается с концом второго вывода LED-нити.
5. При подсоединении проводов через коннектор нужно удостовериться в правильной полярности, чтобы не пришлось делать всё сначала.
6. Завершающий этап – подключение к сети и проверка работы собранной воедино ленты.

Для стыковки 3 и более фрагментов светодиодной полосы стоит воспользоваться коннектором RGB-типа. Он, в отличие от стандартных соединителей, имеет не 2 контактные площадки, а 4 – по 2 с каждой стороны. Между двумя концами коннектора пролегает 4-жильная шина проводов разных цветов, её можно сгинать, если надо.

RGB-коннектор для светодиодной нити.

Кроме этого, для соединения кусков одноцветной светодиодной ленты можно применить быстрый коннектор с двумя проводками. Его нужно перевернуть так, чтобы широкая белая полоса оказалась сверху, каждый из концов нити вставить в соответствующий соединитель

При этом важно следить за тем, чтобы соблюдалась полярность. После надёжной фиксации и защёлкивания коробочки можно приступать к проверке работы светодиодной ленты

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

• прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
• силовой разъем типа «мама» с винтовыми обжимными контактами;
• электрический провод необходимой длины.

Порядок изготовления достаточно прост:

• укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
• свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
• подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

2 ways to connect the LED strip without soldering. How to make LED backlight without a soldering iron. Himself a master.

#samsebemaster# Samseb Masters# solderless

From the beginning a little about the LED ribbon. Along the entire led tape there are two copper tracks, which are painted over from the top. In places where the tape is cut, there are places that are not covered with paint. They are designed for soldering and are covered with a thin layer of clear lacquer, which burns when soldering.

Since my method does not provide for soldering, it is necessary to remove this layer of varnish with light movements of the knife. In this case, copper acquires a lighter color and shines.

Method number one using bolted terminals.This method is more labor-intensive than the second one, but it has the advantage that such terminals can be found in any store, one way or another connected with an electrician. In addition, there is a high probability that such terminals you have. Earlier they were used in the places of connection of chandeliers, sconces and other lamps.

To begin with, you need to remove the plastic insulation, because it is too large. You can do this by cutting one of the sides of the terminal. We unscrew the bolts from the terminal, and holding it with pliers we make an incision with a knife. In case of need, it is necessary to extend the cut insulation and release the terminal from it. We release bolts from the insulation and screw them into place in the terminal.

If the LED strip contacts are small, they can be increased by removing the required amount of paint from the front of the tape.

Now between the tracks of the LED strip it is necessary to make an incision so that a cleaned part of the tape can easily fit into each terminal. If necessary, you can cut the ribbon a little and around the edges.An incision between the tracks of the tape can be done almost up to the LED knife.

In places where the tape is cut, there are notations for plugging and minus points from the power source.

Now it is necessary to insert the prepared LED strip into the holes of the terminals, so that the twisted bolt presses the stripped part of the tape to its wall.

Prepare the heat shrinkage so long as to cover the terminal and the bare section of the wire, put it on the wire, which in turn is inserted into the terminal and screwed with a bolt. Now close all the visible bare sections of the joints by heat shrinkage, and constantly moving the lighter, heat it to full shrinkage. It is desirable to remove the build-up. You can do it with water and a rag.

There comes a moment of truth. We connect the wires to the contacts of the power supply. Everything works and you can be sure that the contacts are reliable.

The second method is faster, but you need to purchase two power connectors with a terminal block. One with a nest, the second with a plug (as they are called in the people of the pope and mother). Disadvantages of such terminals is that they are designed for a current of no more than 2 amperes, and the bolts are so small that they do not twist them with an ordinary small screwdriver. Name of these plugs:Power connector 5.5×2.1x10mm socket with terminal block.Power connector 5.5×2.1x10mm plug with terminal block.

The LED strip is prepared in the same way as in the first case.We unscrew the bolts in the terminal block, insert the LED strip into it and tighten the bolts. Connecting the connector to the tape is very good and reliable.We screw to the connector with the plug wire and connect it to the power supply. This way also has the right to live.

Now, you can safely do without a soldering iron, choosing any method you like to connect the LED tape to the power supply.

Пайка или коннектор

При объединении светодиодных лент в одну электрическую цепь с одинаковым успехом можно использовать как пайку, так и коннектор. Оба варианта обеспечивают должную надёжность соединения. Однако каждая из технологий обладает рядом достоинств и недостатков, которые необходимо учесть прежде, чем отдавать им своё предпочтение. К достоинствам коннектора относятся:

1. Простота конструкции. Процесс соединения лент несложный и не требует каких-либо специальных знаний или навыков.
2. Быстрая сборка. Соединение лент коннектором осуществляется в течение 2 — 3 минут.
3. Безопасность. В процессе не участвуют потенциально опасные источники энергии или оборудование.
4. Отсутствие вспомогательных инструментов. Для сборки необходимы только руки, коннектор и светодиодные ленты.

К недостаткам коннекторного соединения можно отнести относительную непрочность соединения. Оно осуществляется по принципу зажима — при резком и сильном рывке лента может сместиться или вылететь. Этот недостаток является условным, ввиду редкой частоты подобных ситуаций.

Пайка оловом, как традиционный способ объединения электродеталей, также обладает рядом достоинств, среди которых выделяются следующие:

1. Универсальность. Посредством пайки можно соединить ленты разного типа в любое время, так как паяльник всегда под рукой.
2. Прочность. Соединение осуществляется посредством расплавленного металла (олова) — легче порвать ленту, чем разъединить пайку.

К недостаткам пайки относят следующие особенности:

1. Сложность процесса. Он требует базовых навыков обращения с паяльником.
2. Время сборки. Пайка занимает достаточно много времени, ввиду обилия инструментов, ожидания нагрева паяльника и т.д.
3. Опасность. При несоблюдении техники безопасности возможны сильные ожоги или поражение электрическим током.
4. Инструментарий. Для пайки необходим полный список инструментов. Отсутствие хотя бы одного компонента сделает пайку невозможной.
5. Трудоёмкость соединения многоконтактных лент. Пайка больше предназначена для соединения лент с двумя контактами. Многоцветные ленты соединить сложнее, ввиду увеличенного количества контактов и близости из расположения.

Задаваясь вопросом: «Пайка или коннектор?», следует учесть, что коннектор — это более совершенный, с точки зрения технологичности, способ соединения светодиодных лент без каких-либо явных недостатков. Единственным обстоятельством, когда применение оловянной пайки будет оправдано, является отсутствие коннектора и невозможность/нерациональность его приобретения.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

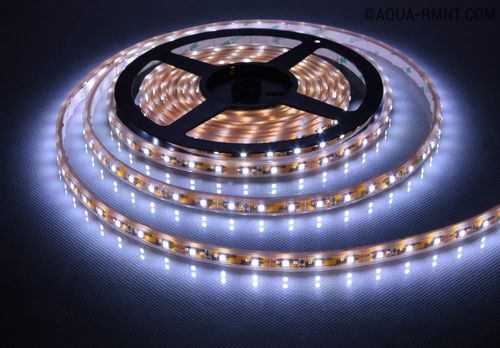

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

ПК как источник питания

Такой вариант подключения достаточно распространён для обеспечения локального освещения околокомпьютерного пространства. Также можно подсветить и сам системный блок ПК изнутри или снаружи. Освещение монитора ПК полезно для снижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно достаточно простое. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на второй 5 вольт, а остальные два разъёма отведены для «земли». Достаточно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Разновидности по количеству контактов

Количество контактов в коннекторе напрямую зависит от вида используемых светодиодных лент и может варьироваться от 2 до 6:

• 2 – для монохромных (одноцветных) полос.
• 3 – для лент WS (с возможностью холодного или теплого белого свечения).
• 4 – для трехцветных RGB LED полос.
• 5 – для RGBW лент.
• 6 – для полос RGBWW или RGBDW.

Для информации! В настоящее время можно без труда приобрести коннекторы с любым количеством контактов (из вышеперечисленных) в любом геометрическом исполнении (прямые, Г-образные, Т-образные, крестовидные и с гибким соединением) с различным способом фиксации не только для использования внутри помещений, но и снаружи, то есть, имеющих повышенную степень защиты (IP65).

Что понадобится

Герметик

Для качественной и быстрой спайки между собой всех элементов светодиодной продукции вам понадобятся следующие инструменты и материалы:

• тонкое жало для паяльника. В процессе работ жало нужно зачищать, это позволит уберечь от перекрывания оловом соседних участков светодиодной ленты;
• паяльник. Лучше использовать маломощные модели;
• канифоль;
• припой – олово. Припой обязательно должен быть тонким;
• мокрая губка. Можно заменить специальной подушечкой для жала. С ее помощью следует периодически очищать инструмент;
• изолирующий материал. В его качестве можно использовать герметик, изоленту или специальную термоусадочную трубку.

При работе с паяльником необходимо следить, чтобы жало прогрелось до температуры 260-320°C. Помните, что большая температура может привести к порче диодов или их неадекватной работе.

Основные выводы

Все светодиоды, в не зависимости от их рабочего напряжения или силы тока, подключаются последовательно или параллельно. Способ включения может быть и комбинированным – в таком случае устраняются недостатки последовательного и параллельного соединений

Важно уметь правильно собирать цепь, подбирать источник питания, считать номиналы токоограничивающих резисторов и нужное количество светодиодов, чтобы схема функционировала. Соединение без токоограничивающего резистора и других защитных элементов приведет к поломке диода

Предыдущая
Лампы и светильникиКакие лампочки лучше для дома: светодиодные или энергосберегающие
Следующая
Лампы и светильникиКак сделать светильник из светодиодной ленты на 12 и 220 Вольт своими руками
