Как правильно соединить многожильный провод с одножильным: рассказываем по пунктам

Опрессовка

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента.

В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

Необходимость надежного соединения

Плохие контакты становятся основной причиной пожаров

В первую очередь нужно разобраться, почему так важно уделить внимание надежности подключения проводников. Даже ПУЭ дают рекомендации по выбору способа соединения и строго запрещают скручивание проводов

Последствия неправильно подключенных проводников:

• Пожар. Некачественный контакт имеет большое переходное сопротивление. Это приводит к нагреву, который в дальнейшем может привести к возгоранию.
• Повреждение проводки. Из-за высокого сопротивления проводник быстрее нагревается. В результате может оплавиться изоляция и разрушиться сам контакт. Нарушение изоляционного слоя может привести к удару электрическим током.
• Короткое замыкание. Также зависит от величины переходного сопротивления.

Сварка

Соединение проводов этим методом превосходит прочие способы, так как оно является самым прочным и качественным. Суть этого метода в том, что при помощи сварочного аппарата плавятся кончики жил провода, и при последующем застывании эти жилы становятся цельными, похожими на шарик, что обеспечивает довольно прочный и долговечный контакт. Сварку разрешается осуществлять как на постоянном, так и на переменном токе.

• Сварочный аппарат (мощность не менее 1 кВт)
• Угольный электрод
• Флюс (он защищает расплав от кислорода)
• Маска (очки) для сварки
• Перчатки резиновые
• Кордщетка

1. Снимаем изоляцию и хорошо зачищаем жилы до металлического блеска.
2. Скручиваем жилы и выравниваем, обрезая торцы.
3. Насыпаем флюс в углубление электрода, далее, опуская скрутку, крепко прижимаем ее к электроду.
4. Включаем сварочный аппарат и наблюдаем как кончики жил плавятся, превращаясь в шарик.
5. При помощи металлической щетки нужно хорошо очистить готовый шарик от флюса.
6. Лакируем и изолируем готовое соединение.

Выбираем между одножильным и многожильным проводом

На примере конкретных ситуаций и устройств рассмотрим, какой конкретно провод лучше: одножильный или многожильный.

В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

В ЩУ (щит управления) могут применяться и одножильные и многожильные провода в зависимости от типа клемм на установленной аппаратуре, а также от количества и расположения оборудования. Щиты должны предусматривать удобное и оперативное их обслуживание не только своей конструкцией, но и внутренним монтажом аппаратуры.

В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.

Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.

Часто задаваемый вопрос: что лучше держит ток? В бытовой электросети с частотой в 50 Гц число проволок в жиле не имеет особых значений. Выбор провода основывается только на условиях монтажа и эксплуатации описанных выше.

В высокочастотных цепях и в звуковой аппаратуре, а также в акустике имеет место скин-эффект. Это явление, когда ток течёт в большей мере по поверхности кабеля, и чем больше частота — тем больше носителей заряда выталкивается на поверхность.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

• Что лучше реле напряжения или стабилизатор
• Сравнение кабеля NYM и ВВГнг
• Соединение многожильных проводов

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.

Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

• Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
• В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
• Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Соединение жил проводов и кабелей с помощью муфт

Если соединяемый кабель находится в земле, воде или под дождём, то обычные методы изолирования соединения не подходят. Даже если нанести на кабель слой силиконового герметика и обжать термоусадочной трубкой, это не даст гарантии герметичности. Поэтому необходимо использование специальных муфт.

Муфты есть в пластмассовом и металлическом корпусе, заливные и термоусаживаемые, высоковольтные и низковольтные, обычные и малогабаритные. Выбор муфты зависит от конкретных условий эксплуатации и наличия или отсутствия механических нагрузок.

Соединение проводов и кабелей, это один из самых важных моментов при электромонтаже. Поэтому все способы соединения электрических проводов должны обеспечивать хороший контакт. Плохой контакт или плохая изоляция может привести к короткому замыканию и пожару.

Соединение одножильного и многожильного провода

Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода

В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции

Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:

1. Скруткой, как указано на фото ниже.
2. Скруткой с последующей пайкой.
3. С помощью клеммника.
4. Надев наконечники под болт и опрессовав их.

После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.

Соединение одножильного и многожильного провода

Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода

В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции

Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:

1. Скруткой, как указано на фото ниже.
2. Скруткой с последующей пайкой.
3. С помощью клеммника.
4. Надев наконечники под болт и опрессовав их.

После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.

Можно ли соединять провода скруткой?

Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов.
У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы портятся, что не позволяет назвать ее полноценным разъемным соединением.

Если же при монтаже электропроводки соединять провода вы, несмотря ни на что, предпочитаете именно этим способом, замените изоленту на специальный, более удобный и более безопасный, колпачок для скрутки.

Существует большое количество разновидностей колпачков или, как их еще называют СИЗ (соединительные изолирующие зажимы), каждый из которых представляет собой подобие пластикового стакана с вмонтированной стальной прижимной пружиной для обеспечения надежности соединения

При выборе важно учитывать следующие СИЗ:

• на соединение многожильных или одножильных проводов рассчитан колпачок,
• есть ли наполнение, предотвращающее процесс окисления (специальный гель, паста или смазка),
• на какой суммарный диаметр соединяемых проводов рассчитан СИЗ (указано на корпусе колпачка).

СИЗ, как и обычная «скрутка» предполагает прямое соприкосновение проводов, поэтому его нельзя применять для соединения проводов из различных материалов.

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

• провода одинакового диаметра из одного материала,
• провода разного диаметра из одного материала,
• провода одинакового диаметра из различных материалов,
• провода разного диаметра из различных .

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов.
По конструкции различают пружинные, ножевые и винтовые клеммы.

для сложных соединений используют клеммы, объединенные в блоки или клеммные колодки.

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

В пружинных клеммах для предотвращения окисления и продления срока службы соединения используется не гель, а специальная смазка.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

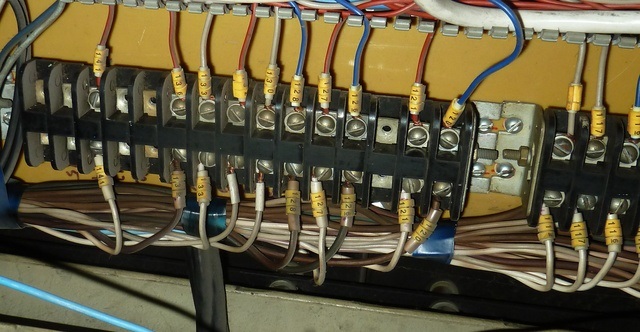

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

• компактность,
• легкость монтажа,
• возможность соединения проводов различного диаметра,
• использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Выпускаются соединительные клеммы для разъемных и неразъемных соединений. Неразъемные соединения требуют тщательного продумывания до начала монтажа.

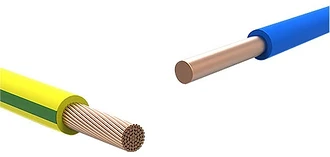

Конструкция одножильных и многожильных проводов

Под одножильным проводом подразумевается проводник с определенным количеством проводов, каждый из которых имеет одну монолитную жилу. Например, внизу на рисунке вы видите кабель медный двухпроводный одножильный. Многожильным же называется кабель с определенным количеством проводов, каждый из которых состоит из нескольких жил. В совокупности эти жилы определяют общее сечение проводника.

Одножильные и многожильные провода имеют одни типоразмеры. Например, каждого вида можно приобрести 1,5 мм2, 2,5 мм2 и 4 мм2 – сечения, которые используются для домашней проводки. Конечно, 4 мм2 используется реже, так как это большие денежные затраты, но все же есть владельцы домов, который с запасом на будущее кладут у себя дома такой провод.

Идентичные сечения одножильных и многожильных проводов выдерживает одинаковую нагрузку (если сравнивать один и тот же материал, например, медь). В плане сопротивления немного выигрывает одножильный провод, но это не критично в условиях домашней проводки.

У каждого типа провода есть свои плюсы и минусы. Мы рассмотрим их применительно к домашней скрытой проводке, поэтому плюсы некоторых изделий в данном случае могут стать минусами и наоборот. Что мы имеем ввиду? Давайте разбираться.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Какие виды соединений проводов применяет NASA

Начнем, пожалуй с соединения двух проводов. Одной из самых надежных соединений является пайка проводов. NASA рекомендует пропаять по длине перехлеста, равного от 3 до 6 диаметров проводов.

Получается, что если диаметр провода равен 1,6 мм, то два таких провода нужно припаять друг к другу на длине от 4,8 до 9,6 мм без переплетения. Насколько я понял, это общая рекомендация для всех соединений проводов.

Чтобы понять, как лудить провода паяльником, можно посмотреть видеоролик ниже. Там понятно показано, как применять флюс и припой для лужения проводов.

Более усовершенствованный вариант — это соединение двух проводов проволокой и пайкой. Чтобы спаять два провода между собой паяльником, NASA рекомендует сделать не менее 6 оборотов проволокой. Но так, чтобы они не вышли за пределы перехлеста соединения. Дальше хорошенько пропаиваем скрутки медных проводов, чтобы не осталось пустот и непокрытых припоем мест и защищаем термоусадкой.

Следующий способ — это пайка проводов и соединение с помощью . Для того, чтобы термоусадка не улетела далеко и не оголила место соединения, на оплетку кабелей одевают дополнительные уплотнительные кольца. Металл обжимной муфты мягкий и максимально плотно облегает место пайки. Дополнительную защиту от разрывов обеспечивает . На мой взгляд, выглядит по крайней мере красиво.

Дальше любимое многими мастерами соединение методом накрутки друг на друга. Не путать с соединением методом скрутки двух проводов. В данном соединении выполняется одновременное скрепление проводов на разрыв и обеспечивается большая площадь электрического контакта. А если все это еще и пропаять, да в облагородить, то совсем сказка получается.

Теперь видно, как правильно спаять провода паяльником своим руками. Эти методы применимы не только на космических кораблях, но и в домашних условиях. Прекрасно эти способы подходят для пайки медных или алюминиевых проводов паяльником квартирной электроразводки.

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

Самое простое и надежное соединение алюминиевого и медного провода

Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.
