Как правильно установить и подключить двойной выключатель на две лампочки

Внутренне устройство выключателя

Рассмотрим самые распространённые схемы. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.
Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям. В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя ваттными лампочками дневного света на каждый светильник.
Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез. Плохой контакт приводит к нагреву и выходу из строя оборудования. Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током. Гнездо изготавливают перфораторами с коронками из победита или технических алмазов.
Индикатор подсоединяется параллельно выводам выключателя. Порой его ошибочно подсоединяют к второстепенному проводу фазы. Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Пошаговое описание процесса работы

Вначале нужно снять накладные элементы клавиш, открутить пластмассовую рамку под ними и наружную обшивку устройства. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ. Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. К выключателю с двумя клавишами должно подходить три провода. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Можете поинтересоваться у продавца, на каком механизме работают клавиши — кулачковом или качающемся. Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Если речь идет о торшере или бра — то такие точки должны располагаться у дивана или в изголовье кровати. Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов.

Подключение двойного выключателя к двум лампочкам

Можно ли готовиться к подключению: крепить короба или снимать отделочный слой по потолочному углу при поданном напряжении?

Пластиковые профили крепить можно, но не в зоне электропроводки. На первый взгляд кажется, что прокладка сети должна выполняться по определённым геометрическим правилам. Если иметь в виду потолочный угол, то там она располагается всегда. Но на стенах проводка может быть смонтирована самым непредсказуемым образом. Поэтому безопасно крепить горизонтальную линию на 10 см ниже потолка, если это отвечает требованиям эстетики. В других случаях заглубление в стену и сверление лучше производить с отключённым автоматом во избежание короткого замыкания.

Не всегда прокладка проводов между точками соответвует геометрическим построениям

Прокладываем кабели от двухклавишного выключателя к лампе

Готовим штробы по выбранному пути или устанавливаем пластиковые короба по вертикали и горизонтали с использованием уровня.

Из схемы соединения двойного выключателя и двух лампочек видно, что меняя одноклавишный выключатель на двухклавишный, мы добавляем всего один провод. Как раз тот, что мы купили — одножильный провод в двойной изоляции. Его тянем к коробке. А оттуда — двухжильный кабель к новой точке освещения. Новые «хвосты» пока остаются вне коробки. Старый выключатель снимаем.

Теперь, когда подготовительные работы завершены, можно начинать подсоединение проводов.

Соединяем провода в коробке

Главное — не перепутать концы в распределительной коробке. До начала работ в месте соединения увидим три скрученных пучка проводов: (1), (2), (3).

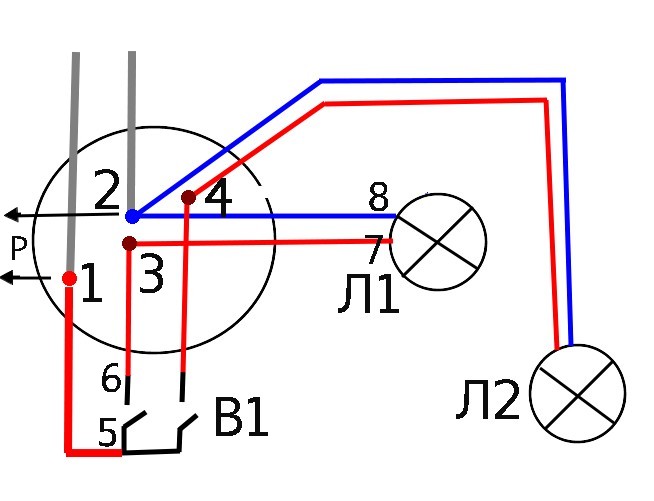

Наглядная схема подключения двухклавишного выключателя

1. Снимаем с них изоляцию и разводим в стороны. Убеждаемся, что касаний между ними нет.

2. Выкручиваем лампочку из люстры (Л1) в потолке, вынимаем вилки из розеток.

3. Разводим концы снятого выключателя (В1).

4. Дополнительные концы, которые будут подключаться, убираем за пределы коробки, чтобы они не мешали при подсоединении.
5. Включаем автомат.

6. Ищем входящую фазу индикатором. Так как нигде ничего не включено, светиться будет только один провод (1)— тот, что мы искали.

7. Заходящий в паре вместе с ним — входящий ноль (2).
8. Проверяем фазу на концах выключателя люстры (В1). Провод, который светится, будет общим на новом двухклавишном выключателе (5).

9. Отключаем автомат на щитке, подсоединяем найденные концы (5) и (6).

10. Включаем автомат, затем люстру. Так как лампочки (Л1) нет, она не загорится, но фаза попадёт на тот провод, который идёт к потолочному светильнику (3) и дальше на провод (7). Это отобразит индикатор.
11. Второй провод, лежащий в распределительной коробке вместе с фазным от люстры (8), будет подсоединён к вводному нулю (2), который мы предварительно определили в первой паре. Это проверка правильности наших действий.
12. Провода на потолочное освещение будут уходить вверх, поэтому они могут оказаться в одном пучке с входящими. Но порядок определения концов от этого не меняется.
13. Скорее всего, от вводного нуля (1) и фазы (2) уходят ещё два провода — на розетки (Р). Это стандартная разводка для кухни.
14. Остаётся самое простое: выключаем автомат на щитке, соединяем один провод стенового освещения с входящим нулём, а второй с концом от выключателя в точке (4).
15. Вкручиваем лампочки в люстру (Л1) и бра (Л2), включаем автомат, проверяем.

Теперь можно выключить люстру и оставить мягкий приглушенный свет для приятного ужина

Если всё соединено правильно, то схема заработает.

Назначение и сфера применения

Это желто зеленый провод.

Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт.

Схема подключения Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы: Распределительная коробка. Вставляете корпус в монтажную коробку и затягиваете крепежные винты. Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат.

Он имеет два ключа, которые размыкаются и смыкаются при нажатии на кнопку поочерёдно. Главной частью рабочего механизма являются три контакта: один входящий, который должен соединяться проводом с источником питания; два отходящих, от них провода идут на две группы осветительных приборов либо на две разные комнаты — туалет и ванную.

Подготовительные работы

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Об этом и многом другом мы расскажем в статье нашего портала. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. Проходные выключатели необходимы для того, чтобы освещением в комнате можно было управлять с разных мест. После подключения электрики в доме не должно быть опасных зон. Дуга, возникающая при коротком замыкании ярче и горячее, чем при работе сварочным аппаратом.

Конструкция двухклавишного выключателя

Последний этап работы — установка клавиш выключателя и крышки коробки. Подключаем вытяжку и светильник. Она должна располагаться под потолком ниже его на см.

Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы. Как подсоединить две лампочки к двойному выключателю В распред. Используя лестницу, у основания кладут изоляционный коврик.
Как подключить двухклавишный проходной выключатель

https://youtube.com/watch?v=rg0J-caHDjQ

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Пошаговая инструкция по установке двухклавишного выключателя на вытяжку и освещение в ванной комнате

Допустим нам необходимо произвести установку двухклавишного выключателя на вытяжку и освещение в ванной комнате. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Наша задача произвести коммутацию в коробке и подключить оборудование к выключателю.

Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

Инструменты для работы

Перечень инструментов:

1. Отвертки с крестообразным и шлицевым наконечником.
2. Специальный нож для удаления изоляции (можно взять обычный);
3. Четыре двойных клеммы WAGO. Они будут нужны, чтобы выполнить соединения. Безусловно, это можно сделать и другими способами (пайка, сварка, скрутка), но мы остановились на данном варианте, поскольку он наиболее простой, не требует специального инструмента и навыков работы с ним. Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.
4. Уровень.
5. Пробник (нужен, если проводка выполнена монохромными проводами).

Алгоритм действий будет следующим:

1. Обесточиваем проводку в распределительно щите – это обязательное условие для проведения работ.
2. Выполняем коммутацию в коробке, ноль соединяем с общим проводом от светильника и вытяжки, фазу пускаем на выключатель, выходы с него подключаем к управляющим проводам от устройств. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Цвета проводов в соответствии с назначением

Если провода большей длины, отрезаем лишнее. При помощи ножа снимаем с них изоляцию (примерно 10-15 мм от края) и соединяем их в клеммах WAGO,

1. Выполняем подсоединение к клеммам выключателя, для этого обрезаем лишнее и зачищаем изоляцию. Теперь необходимо завести фазу на общий вход коммутационного механизма, если к месту подключения выведено три одноцветных провода, потребуется ее найти. Для этого подаем напряжение на проводку и пробником поочередно касаемся проводов. Когда искомое будет найдено, в приборе загорится неоновая лампочка. После этого отключаем напряжение и продолжаем работу.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.

1. Производим установку в стакан (если устройство скрытого типа) или на подготовленное место (внешнее исполнение), после чего выставляем внешнюю панель по уровню.
2. Подключаем вытяжку и светильник. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.
3. На завершающем этапе проверяем работу собранной схемы. Если придерживаться данного алгоритма действий, то проблем не возникнет.

Заметим, что подсоединение трехклавишного выключателя выполняется подобным образом, только для его подключения потребуется 4 провода.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Установка блока

В первую очередь, зачищают концы проводов: один входной и два выходных. которые подключаются напрямую к светильникам. Очищают провода от изоляционного слоя на 10 см.

Входную фазу подключают к клемме или винтовому зажиму, что находится по отдельности от других отверстий и называется входным. Два выходных провода крепятся с помощью двух других клемм/зажимов. Этот вариант подключения подойдет для двухклавишных устройств, не имеющих дополнительных модулей.

Модульное устройство подключается несколько иным образом. Входной кабель вставляют в ту клемму модуля, которая подписана латинской буквой L. Рядом находится вторая клемма. Они обе соединяются с помощью провода малой длины. Выходные провода подключают так же, как и на однокорпусных устройствах.

После завершения процедуры, выключатель устанавливается в монтажную коробку и закрепляется болтами в подрозетнике. Некоторые модели имеют съемные клавиши и рамки. Крепятся они в конце установки.

Предлагаем вашему вниманию ещё одно обучающее видео, как подключить два светильника к двойному выключателю:

Учитесь делать все собственноручно – в жизни пригодится!

Итак, теперь вы знаете, как соединить двухклавишный выключатель на две лампочки и подключить его к двум люстрам или светильникам. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика.

Необходимые для монтажа материалы

• Для осуществления подсоединения необходимо:
• Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
• Двойным включателем.
• Монтажной коробкой, в которой будет размещаться включатель.
• Клеммниками.
• Изолентой.
• Инструментами

1. Что касается инструментов, то их список должен состоять из:
2. отверток для крестового и плоского шлицов;
3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
4. бокорезов;
5. уровня;
6. пассатижей;
7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Преимущества

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель. Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель. В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух

Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Прозвонка проводки

Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.

Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.

В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.

Вольтметром

Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» — это нулевой контакт, а «L» — фазный.

При работе с вольтметром необходимо придерживаться ряда правил:

• в процессе измерения держать коробку прибора только горизонтально;
• правильно подбирать вольтметр к участку измеряемой цепи (не пользоваться слабым оборудованием для измерения значительных величин);
• соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр или тестер. Он отличается большим диапазоном измерений и может выявить значение не только напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой прибор более точен, оснащен защитой от перегрузки, а также, в большинстве случаев, противоударным механизмом. Из недостатков стоит отметить стоимость и необходимость дополнительных источников питания (батареек).

Индикатором

Пассивная индикаторная отвертка имеется почти в каждом доме. Работать с ней просто и удобно. Достаточно прикоснуться ее жалом к оголенному контакту, как сразу станет понятно, «фаза» это или «ноль». При касании фазного провода индикатор на ручке будет светиться, в иных случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По завершении процесса его целесообразнее вырубить.

Чем опасна переполюсовка

Переполюсовка – это процедура подачи на проводники напряжения обратной полярности. При неправильном подключении это явление редко приводит к выходу прибора из строя. Однако, срок службы осветительного прибора значительно сокращается.

К тому же при выключении люстры, несмотря на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это прямая угроза удара током в ходе проведения работ.

Вторая «особенность» переполюсовки – это способность люминесцентных светильников мерцать даже в выключенном состоянии.

Техника безопасности

В первую очередь необходимо обратить внимание на следующие основные положения по технике безопасности:

Перед проведением каких-либо работ, в обязательном порядке требуется отключить напряжение в распределительном щитке. После этого, нужно убедиться, что все провода действительно были обесточены и уже только после этого приступать к рабочему процессу.

Отсутствие инструкций или условных обозначений на механизме может вызвать необходимость тестирования проводников. Предварительно их потребуется разомкнуть, иначе возникает слишком большой риск их случайного соприкосновения.

Тестирование проводников не получится провести, если на них не будет подано напряжение

Однако, после того как данный процесс будет полностью окончен, важно не забыть повторно обесточить сеть.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

• Во-первых. Бьёт током только фаза;
• Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
• В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Разнообразные схемы подключения подсветки в устройствах

Как уже указывалось, в выключателях могут применяться светодиодные или неоновые лампы. Схемы их подключения также отличаются. Эти моменты необходимо учитывать при покупке готовых приборов в магазинах и при изготовлении их своими руками. Никаких особых сложностей эти схемы не содержат. Для человека, даже отдаленно знакомого с электротехникой, они будут простыми и понятными.

Тем не менее, некоторые нюансы необходимо знать и учитывать, потому что от них может зависеть работоспособность устройства. Особенно это касается мощности и номинала применяемых резисторов. Номинальное сопротивление рассчитывается по формуле:

R= (Uc—Un)I{\displaystyle \Delta ABC}

• где (Uc-Un) – разница между напряжением сети и значением падения напряжения при загорании лампочки,
• I – сила тока в лампочке.

Если данные о светодиоде или неонке отсутствуют, то в расчет можно взять средние показатели: падение напряжения на светодиоде — 2 В, минимальный ток свечения – 2 мА, у неоновой лампочки соответственно – 70В и 0,1 мА.

Однако пользоваться этими формулами и значениями станет только опытный электронщик, которому эти данные известны уже давно. А для простого пользователя достаточно знать:

• для неоновой подсветки берется резистор мощностью более 0,25 Вт, сопротивлением от 0,5 до 1 МОм;
• для светодиодной индикации при подключении через сопротивление — резистор более 1 Вт и 100-150 кОм;
• при подключении светодиода с использованием конденсатора – более 0,25 Вт и 100-500 ОМ.

Теперь каждую схему нужно рассмотреть более подробно.

Светодиодная подсветка через сопротивление

Использование светодиодных устройств встречается наиболее часто. Это объясняется доступностью составляющих элементов. Но следует помнить о недостатках такой схемы, указанных выше. Здесь, обязательным условием является установка шунтирующего диода VD1, защищающего световой элемент VD2 от действия обратного напряжения.

Простая схема подключения выключателя с подсветкой на светодиоде и резисторе

Элемент R1 имеет мощность 1 или более Вт, а сопротивление в пределах 100-150 кОм. При таком подключении расход электроэнергии составляет примерно 1 кВт в месяц.

Светодиодная подсветка с использованием конденсатора

Конденсатор С1 играет роль токоограничителя, а функция резистора R1 сводится к ограничению тока заряда конденсатора. Данная схема сложнее предыдущей, но КПД подсветки возрастает, а сопротивление резистора снижается в 1000 раз. Потребление электроэнергии также заметно снижается.

Простая схема подключения выключателя с подсветкой на светодиоде и конденсаторе

Мощность R1 должна составлять не менее 0,25 Вт, а емкость конденсатора – 1 мкФ. К сожалению, недостатки, присущие предыдущей схеме сохраняются и при таком подключении.

Подсветка выключателя через неоновую лампочку

Данный вариант в настоящее время встречается редко. Применяемая схема предельно проста и сводится к параллельному подключению к контактам выключателя резистора, последовательно соединенного с неоновой лампой. Такой способ не имеет недостатков, как при использовании светодиодов.

Простая схема подключения цепи выключателя с подсветкой из неоновой лампочки
