Как подключить диммер вместо выключателя

Ведущие производители светорегуляторов

Чтобы освещение вас не подвело при его обустройстве стоит использовать все элементы цепи только от надежных и проверенных производителей, чья продукция уже успела себя зарекомендовать только с лучшей стороны. Да! Это может быть дорого, но поверьте качество, надежность, длительность эксплуатации и самое главное безопасность того стоят. Рассмотрим ведущих производителей электротехнической продукции, качество которой проверено десятилетиями и подтверждено самыми положительными отзывами.

Makel

Известный турецкий производитель выпускает два вида светорегуляторов – механические (поворотные) и сенсорные. Есть в ассортименте и модели с дистанционным управлением посредством ИК-порта. Диммеры Makel представлены в широкой цветовой гаммой и с различной мощностью. Простота конструкции и плавная регулировка делают эти устройства максимально комфортными в эксплуатации.

Вся продукция сертифицирована и отвечает всем требованиям к качеству и электробезопасности.

Schneider Electric

Французская компания Schneider Electric– известный производитель электротехнических устройств. Светорегуляторы этого бренда представлены несколькими модельными линейками, выпускаются в семи цветовых решениях и отличаются элегантным дизайном. При производстве диммеров используются только качественные материалы, что гарантирует длительный срок эксплуатации устройств.

Светорегуляторы Schneider Electric оснащены защитой от перегрузок, коротких замыканий и перегрева. Устройства просты в монтаже и надежны. Компания Шнейдер Электрик производит как эксклюзивные модели диммеров, так устройства бюджетного класса.

Все изделия имеют соответствующие сертификаты качества и отвечают самым высоким европейским требованиям, предъявляемым к электро- и пожаробезопасности.

Диммеры Legrand для светодиодных ламп на 220 В

Еще один французский производитель качественной электротехнической продукции – компания Legrand. Под этим брендом выпускаются диммеры, которые отличаются высоким качеством, надежностью, легкостью монтажа, безотказной работой и прекрасным внешним видом, а также соответствующие всем европейским и российским стандартам.

Данным производителем выпускаются диммеры, созданные на основе инновационных технологий и представленные алюминиевом, белом и кремовом цвете.

Конечно, светорегуляторы европейских брендов стоят дороже отечественных и китайских аналогов, однако предлагаемое качество и функциональность того стоят.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение

Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор.

Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.

2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).

3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.

4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

• На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.

• Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

• Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). https://www.youtube.com/embed/kb9He3btzgw

По виду исполнения диммеры бывают:

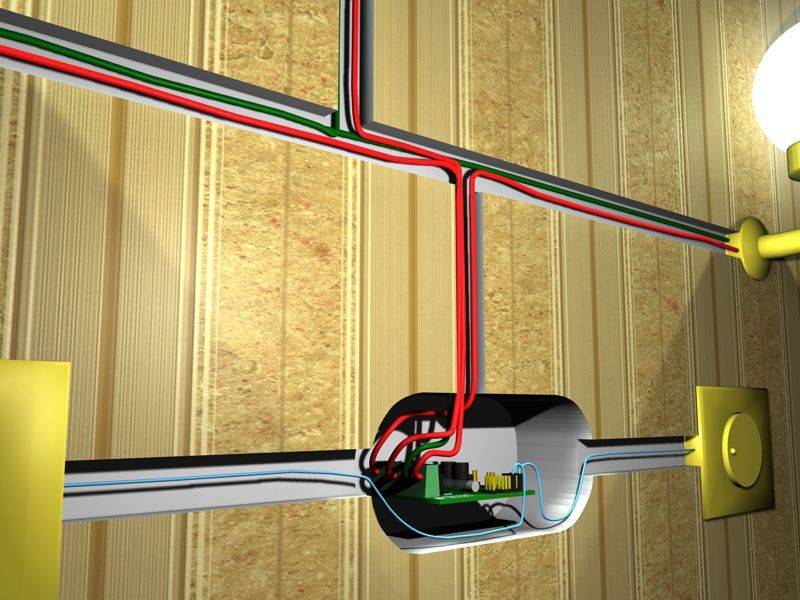

• Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

• Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

• Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

• Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

  • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

  • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.

  • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

  • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Совместимость диммеров с разными видами ламп

Некоторые читатели, увидев выше такое выражение, как диммируемые светодиодные лампы, спросят – что это? Все очень просто – это элемент освещения, в котором предусмотрена возможность регулировки интенсивности свечения.

Регулятор освещения помогает зонировать помещение

Поскольку универсальных диммеров пока не существует, то для каждого вида ламп необходимо подбирать свой тип светорегулятора. Итак, перечислим, какими лампами можно управлять при помощи диммера:

• традиционные лампы накаливания и галогенные, рассчитанные на напряжение 220 В;
• галогенные источники света, работающие от напряжения 12÷24 В, для обеспечения которого используется понижающий трансформатор, устанавливаемый между регулятором и лампой;
• светодиодные лампы и ленты, для которых также нужен трансформатор, обеспечивающий напряжение в диапазоне 12÷24 В.

Подключить люминесцентную лампу с диммером можно, но очень сложно и дорого

Бесполезен светорегулятор для люминесцентных и энергосберегающих ламп в силу низкого энергопотребления – устройство попросту не будет работать.

Как подключить диммер

В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).

Принципиальная схема подключения диммера

Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.

Принципиальная схема подключения диммера

Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.

Схема с выключателем

Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.

Схема подключения диммера с выключателем

Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.

Схема установки с двумя светорегуляторами

При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.

Схема подключения с двумя диммерами

Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.

Включение диммера с двумя проходными выключателями

Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.

Схема подключения диммера с двумя проходными выключателями

Между проходными выключателями диммер устанавливать нельзя.

Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет

Подключение диммера к светодиодным лентам и лампам

Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.

При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.

В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.

Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.

Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры

Видео: как заменить выключатель на диммер

Диммеры пользуются большой популярностью, и это побуждает производителей активно развивать эту отрасль приборостроения. К настоящему моменту научились делать регуляторы для любых видов нагрузки, в том числе и для имеющей трансформаторные блоки питания. Но если говорить об обычных лампах накаливания или галогенных на 220 В, то диммер для них представляет собой чрезвычайно простое устройство и его, как мог убедиться читатель, достаточно легко сделать своими руками.

Проходной выключатель

По обоим концам длинных коридоров, лестниц, больших комнат часто устанавливают проходные выключатели, позволяющие управлять из двух точек одним светильником. Такой выключатель имеет один контакт на одной стороне (А) и два на другой (В и С). Коммутирующий элемент при переключении клавиши выключателя соединяет контакт А то с В, то с С.

Схема подключения диммера с проходным выключателем

К сети пару проходных выключателей подключают так:

• фазный проводник прокладывают к контакту А одного из выключателей;
• проводом соединяют контакт В данного выключателя с контактом В или С второго прибора;
• так же соединяют контакт С с контактом В или С 2-го выключателя (какой будет свободным);
• контакт А 2-го выключателя соединяют проводом с контактом светильника.

Порядок работы схемы:

1. пользователь, заходя в коридор, активирует установленный здесь выключатель. Лампа загорается;
2. пройдя коридор, пользователь переключает второй выключатель. Лампа потухнет;
3. если теперь переключить любой из выключателей, лампа снова загорится.

Существуют проходные выключатели со встроенными диммерами. Если же приобретена обычная модель, диммер устанавливают рядом.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Что такое диммер и зачем он нужен?

Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке.

Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Разобранный диммер

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

{SOURCE}

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Правила изготовления диммера своими руками

После утверждения технических и эстетических параметров устройства надо ознакомиться с типовыми электрическими схемами.

На тиристорах

В этой модели для каждой полуволны синусоидального сигнала создают отдельную цепь с полупроводниковым ключом. Конденсаторы заряжаются по цепям, в которых сила тока ограничена резисторами. При достижении порогового значения напряжения динистор открывается и пропускает сигнал на управляющий электрод тиристора. Регулятором сопротивления устанавливают необходимую часть «обрезания» синусоиды. В управляющей цепи можно использовать диод Зенера (стабилитрон).

На симисторе

В этой схеме можно использовать 1 электронный ключ. Принцип работы аналогичен рассмотренному выше. У симисторного полупроводникового прибора симметричная вольт-амперная характеристика. Это значит, что в 1 токопроводящей цепи допустима обработка 2 полупериодов синусоиды.

На микросхеме

Этот вариант применяют для подключения светодиодных лент либо другой нагрузки на 12 вольт. Управление можно организовать с помощью переменного резистора либо по сигналу с датчика.

С использованием конденсаторов

В этой конструкции устанавливают 3-позиционный переключатель. В соответствующих положениях цепь питания разорвана или подключена непосредственно к нагрузке. Для уменьшения напряжения применяют третье положение, которое направляет ток через параллельный контур R-C. Значение электрического сопротивления определяет уровень накала светильника.

Инструменты и материалы для работы

Перечень радиодеталей составляют по выбранной электрической схеме.

Также надо подготовить:

• паяльник;
• припой и флюс;
• пинцет;
• кусачки.

Для удобства выполнения рабочих операций можно приобрести специализированный комплект с лупой и зажимами «Третья рука».
