Как починить шаровый кран самостоятельно

Меняем картридж в смесителе

Перед началом любых работ, связанных с ремонтом или заменой запорной арматуры, необходимо перекрыть подачу воды в магистрали, чтобы не устроить потоп. У большинства во внутридомовой и квартирной разводке за это отвечает первый шаровой кран в сборке со счетчиком-водомером, расположенный на стояке или магистральной трубе. Чтобы добраться до картриджа, нужно разобрать внутренность смесителя. Начинаем это делать с демонтажа поворотного переключателя или лапки крана. На ее корпусе есть маленькая заглушка с обозначением типа воды: синяя – холодная, красная – горячая. Поддеваем ее острым инструментом – ножом или отверткой – и откручиваем шестигранником прижимной болт, находящийся на втулке штока.

Ослабив зажим квадратной втулки на тыльной стороне лапки, снимаем ее вручную. Следующим элементом будет декоративное кольцо-полусфера, повторяющее внутреннюю форму лапки. Оно может быть вставлено через пластиковую прокладку или держаться на резьбе. Его чаще всего снимают вручную.

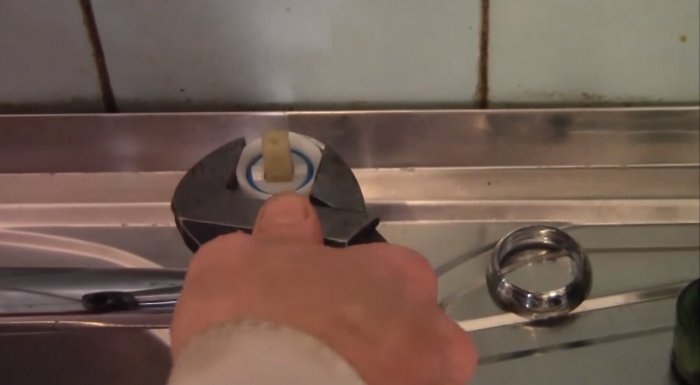

Используя разводной ключ, откручиваем прижимную гайку, которая фиксирует картридж в кране. Со временем эта деталь крана закисает в известковом налете и накипи, и ее не так-то просто снять. Для облегчения демонтажа гайки можно использовать аэрозоль WD-40 или уксус, залив ими резьбу и оставив на некоторое время. Если и такие меры не помогают, гайку допустимо сломать, поджав газовым ключом. Эти гайки без труда можно найти в специализированных строительных магазинах. Ломая прижимную гайку, не повредите корпус смесителя!Совет! Иногда остаточное давление воды в трубопроводе не дает возможность открутить прижимную гайку картриджа, сделанную из пластика или латуни. Чтобы снизить его, необходимо полностью открыть другой кран или смеситель в системе.

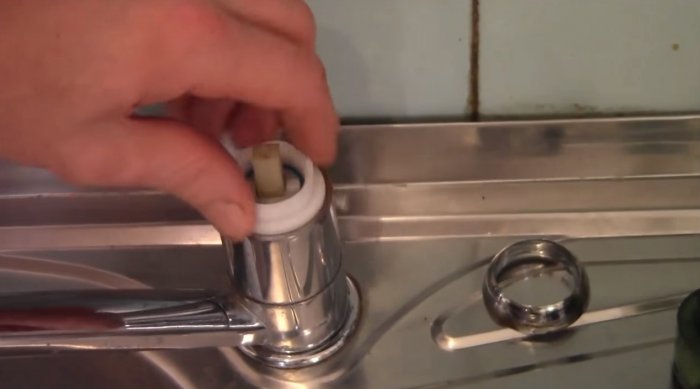

Картридж внутри смесителя не закреплен. Он легко снимается вручную, и заменяется на новый, такого же размера

Обратите внимание, что на дне полости крана расположены посадочные выемки. Картридж нужно расположить так, чтобы полукруглые выступы на его дне совпали с этими выемками, и зафиксировали его правильное положение

При выборе картриджа для своего смесителя не стоит гадать о его размерах. Практичнее всего взять его с собой в строй магазин, и купить идентичный.

Собираем смеситель в обратном порядке, и наслаждаемся исправным картриджем. Ведь любой сантехник скажет, что это счастье, когда у вас в доме ничего не течет!

Как отремонтировать смеситель в ванной с одной ручкой

Изделие возможно починить самостоятельно, не приглашая сантехника.

Ремонт своими руками картриджной конструкции с одной ручкой

Требует различного подхода. Замена картриджа необходима в том случае, если вода плохо перекрывается либо постоянно течёт. Повреждение отлива или корпусной оболочки приведёт к необходимости снятия смесителя и установке нового крана.

Чаще всего при эксплуатации ломаются излив и блок регулировки. Регулирующий узел, выполненный из некачественных материалов и комплектующих, не может иметь долгий срок службы.

Грязная вода с песком также приводит к поломке штока и встроенных деталей. Отлив выходит из строя из-за забивания грязью и отложениями фильтрующих форсунок, в результате чего вода разрывает тонкостенную трубку и возникает течь.

При осуществлении ремонтных работ иногда требуется разобрать кран, сделать это можно следующим образом:

1. Плоской отвёрткой либо ножом снять заглушку, расположенную в боковой области ручки. Может понадобиться ключ шестигранник или крестообразная отвёртка для фиксирующего винта. Подходящим инструментом выкрутить крепёжный винт. Возможно, понадобится его обработка средством от ржавчины и известкового налёта.
2. После того как демонтирована ручка, необходимо снять декоративную насадку. Если резьба заржавела, можно применить разводной ключ. При снятии колпака не нужно прилагать чрезмерные усилия, чтобы не деформировать накладку.
3. Разводным ключом выкрутить против часовой стрелки зажимную гайку, которая располагается под колпаком. Извлечь картридж из установочного гнезда.

Внимание! Для предотвращения повреждений и царапин на смесителе с хромированной поверхностью необходимо губки разводного ключа обматывать мягкой тканью. Перед заменой картриджа нужно очистить от грязи и отложений все внутренние детали крана, используя специальные средства

Затем установить картридж, совмещая выступы на корпусе с углублениями в установочном гнезде

Перед заменой картриджа нужно очистить от грязи и отложений все внутренние детали крана, используя специальные средства. Затем установить картридж, совмещая выступы на корпусе с углублениями в установочном гнезде.

Ремонт шарового однорычажного варианта

Подразумевает замену прокладок. При серьёзных поломках корпусной оболочки или отлива, сопровождающихся протечками, придётся заменить смеситель.

Неисправности шаровых смесителей:

1. Ослабление пружин.
2. Дефекты металлического шара.
3. Истирание клапанов.
4. Износ купольной прокладки.

Разбирается такой кран следующим образом:

1. Демонтируется декоративная накладка, находящаяся на ручке. Откручивается винт, снимается ручка.
2. Разводным ключом откручивается верхний колпак.
3. Вынимается пластиковая шайба с резиновым кольцом, а также шар. Отвёрткой достаются седельные прокладки.

Ремонт повреждённого шара неэффективен, лучше заменить его на новый. При истирании купольную шайбу нужно менять.

Справка! Перед установкой шар можно покрыть силиконовой смазкой. Это улучшит герметизацию и уменьшит истирание деталей.

Самостоятельный ремонт вентильного крана

Вентильные краны можно назвать классикой водоснабжения. И, хоть их постепенно вытесняют новые конструкции, их все еще предостаточно. Их внутреннее строение за десятилетия не изменилось. Сменился лишь дизайн — стал более разнообразный и изысканный. Сегодня можно найти как самые обычные модели, так и очень экзотичные.

Строение вентильных кранов

Водоразборные краны этого типа до сих пор используются, так как они просты и надежны, служат не годами, а десятилетиями. Если вся «начинка» надлежащего качества, все что за это время может выйти из строя — это прокладки. Их замена — это и есть основной способ починить вентильный кран.

Замена резиновой прокладки

Если при полностью закрытом вентиле кран в кухне или в ванной продолжает капать, скорее всего, причина в потерявшей эластичность прокладке на клапане (смотрите фото в следующем пункте).  Она перестала плотно прижиматься к седлу, из-за чего вода продолжает поступать и иногда кран не просто капает, а даже течет. Починить кран в этом случае — заменить прокладку. Для этого понадобится гаечный, а лучше — разводной ключ и набор прокладок.

Перед тем как починить капающий кран, отключаете подачу воды (можно полностью, можно только в этой ветке, если есть возможность). Далее нелишне удостовериться, что вода таки перекрыта. Вода не течет — начинаем ремонт. Понадобиться гаечный или разводной ключ. Им надо будет открутить корпус головки (верхнюю часть корпуса).

Лучше работать разводным ключом. Чтобы при операции не повредить поверхность, обмотайте ее мягкой тряпкой, а потом накладывайте ключ. Открутив головку, вынимаете вентиль. Теперь можно заменить прокладку или поставить новый клапан. Старый поддеваете чем-то острым — можно отверткой с плоской лопаткой, можно — шилом и т.д.

При выборе прокладки обратите внимание, что ее края должны быть скошенными примерно под 45°, иначе при работе водопровод будет шуметь. Если такой в вашем арсенале нет, можно край подровнять чем-то острым — ножом или ножницами

Замена прокладки в кране в картинках

Если подходящей прокладки нет, ее можно вырезать из листа плотной резины (пористая не подходит). Толщина листа резины или прокладки — 3,5  мм, внутренний диаметр — чуть меньше диаметра штока, наружный не должен выступать. Не забывайте про скошенные под 45° края.

Установив прокладку, ставят вентиль на место, закручивают головку. Новые модели наличия подмотки на резьбе не требуют. Мало того, подмотка противопоказана — она может стать причиной появления трещины в корпусе. Если же ремонтируется старый кран времен СССР, на резьбу укладывают паклю, смазывают упаковочной пастой, затем закручивают. После этого можно понемногу включать воду.

Иногда с этой прокладкой на клапане происходит противоположная история — вода не течет или едва сочится. В этом случае прокладка слетела со штока и перекрыла поток воды. Сначала можно попробовать пару раз открыть/закрыть кран, а если не поможет — необходимо описанную выше операцию повторить, то есть починить кран заменив прокладку. Только не забудьте удалить старую, прилипшую к седлу.

Вода сочится из-под штока

Если вода капает из-под вентиля, скорее всего износились сальники. Починить кран с течью из-под штока можно двумя способами. Для начала можно попытаться сильнее закрутить корпус головки. Делают это снова-таки разводным ключом. Использовать плоскогубцы нежелательно, так как после них остаются следы. Затягивают головку насколько это возможно (только не переусердствуйте).

Строение вентильного крана

Если резьба затянута максимально, а вода продолжает сочиться, надо заменить прокладки на сальнике. Для этого сначала закручивают кран до предела, затем снова снимают головку крана, чем-то острым поддевают и удаляют оба резиновых кольца, заменяя их новыми.

Вода не перекрывается

Если прокладка поменяна, а вода не перекрывается, при вращении крана происходит срыв резьбы, необходимо шток менять — резьба на нем сносилась. Варианта тут два — заменить сам шток или полностью всю вентильную головку.

В седле может быть промоина

Если резьба не сношена, прокладка новая, но кран течет, осмотрите седло. В нем может появится промоина. Она образовывается постепенно — ее вымывает вода, подаваемая с высоким давлением. Если прокладка в каком-то месте прижимается неплотно, в этом месте и образуется раковина. Иногда вода подтачивает полностью всю окружность, образуя острые края, об которые быстро повреждается прокладка. Промоину и острый край нужно удалить. Берете обычную отвертку и проводя ею по краю притупляете острую кромку. Ту же операцию можно проделать при помощи натфиля или куска наждачной бумаги с мелким зерном. Главное добиться ровного (насколько это возможно) и неострого края.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Однорычажный

К частым поломкам однорычажного смесителя относятся следующие проблемы:

• появление протечки смесителя;
• возникновение одновременного поступления воды в область душевой сетки и слива;
• наличие слабого напора воды;
• появление течи в области кнопочного переключателя;
• нарушения работы в области кнопочного переключателя.

Однорычажный смеситель может выйти из строя по разным причинам. Обычно появление течи может происходить из-за того, что в картридж устройства попала маленькая соринка. В этих случаях производится полный разбор смесителя и делается замена картриджа. Для того чтобы выполнить ремонт смесителя потребуется следующий инвентарь:

• шестигранный ключ;
• пассатижи;
• разводной ключ;
• шлицевая отвертка;
• острый нож;
• новый картридж.

Когда все инструменты и материалы будут подготовлены можно приступать к ремонту смесителя. Весь процесс выполняется по следующей схеме:

• в первую очередь ножом поддевается заглушка из пластмассового материала, и она вынимается. Этот элемент является указателем для стороны, в которую необходимо поворачивать рычаг для открытия холодной или горячей воды. Кроме этого этот элемент обеспечивает перекрытие отверстия размещения запорного винта;
• откручивается винт и снимается ручка с рычага управления. Обычно однорычажный смеситель имеет винт с отверстием шестигранного типа, поэтому для его откручивания потребуется использование шестигранного ключа;
• отворачиваются гайки декоративного и накидного типа. Эти элементы удерживают картридж в седле;
• после этого вынимаем старый картридж. На область старого картриджа нужно поставить нового изделия. Установка устанавливается так, чтобы все отверстия этого элемента полностью совпадали с отверстиями на седле;
• после этого необходимо полностью собрать смеситель.

Еще одна такая неприятная проблема однорычажного смесителя как одновременное поступление воды в область душевой сетки и слива часто происходит из-за износа резиновых элементов в месте золотникового переключателя. Эта поломка устраняется только при помощи полной замены прокладок и колец. Однако в свободной продаже резиновые кольца достаточно сложно найти, обычно совместно со смесителем идет дополнительный комплект этих элементов. Но если же их нет, то их можно вырезать из резинового материала самостоятельно. Но самодельные кольца прослужат намного меньше.

Аэратор следует периодически прочищать

Появление течи смесителя в области кнопочного переключателя может происходить из-за износа сальника. Для устранения этой проблемы нужно просто снять старый сальник и установить новый. Сальник можно приобрести в любом строительном магазине.

Если перестал работать сам кнопочный переключатель, то причиной этой поломки может быть выход из строя пружины. Устраняется эта поломка достаточно просто – снимается старая пружина и на ее место устанавливается новая пружина.

Самостоятельный ремонт, когда подтекает кран с душем

Перед ремонтом следует обязательно выяснить причину неисправности. Профессионалы не приветствуют самостоятельное устранение поломки, но в некоторых случаях приходится ремонтировать самому.

Важно! Собираясь ремонтировать переключатель, убедитесь, что подача воды полностью перекрыта

Замена картриджа

Когда установлен простой однорычажный смеситель, то причиной неисправности зачастую является повреждение картриджа. Этот элемент смешивает водные потоки. Восстановить его невозможно, поэтому при поломке он заменяется.

Фото 3. Иллюстрация внутреннего механизма переключателя «кран-душ» с указанием возможным мест протечки.

Этапы ремонта:

• сначала снимается заглушка;
• затем откручивается винт фиксации;
• потом снимается рычаг;
• откручивается гайка, фиксирующая картридж;
• вынимается повреждённый картридж, который подтекает, и ставится новый.

После этих манипуляций конструкция внимательно и аккуратно собирается.

Смена резиновых уплотнительных колец

Кнопочные переключатели завоевали популярность, но они имеют большой недостаток: уплотнительные кольца быстро изнашиваются, что вызывает вытекание воды.

Для устранения проблемы размягчают резиновое кольцо или заменяют уплотнительные элементы. Предпочтительнее полная замена.

Схема ремонта:

следует осторожно снять кнопку;
с помощью гаечного ключа раскручивается устройство;
потом нужно снять шток;
старые прокладки удаляются и ставятся новые;

сборка смесителя.

Гайки закручиваются осторожно, чтобы не сорвать

Починка пружины на устройстве

Такие устройства выходят из строя из-за износа пружины. Восстановлению она не подлежит, поэтому осуществляется полная замена.

Фото 4. Механизм кнопочного переключателя с демонстрацией установленной на шток пружины, которая, в случае поломки, подлежит замене.

Этапы:

• в первую очередь, снимается душевой шланг, а также излив, для этого потребуется гаечный и разводной ключи;
• потом вынимается переходник;
• снимается заглушка и фиксирующий винт;
• вынимается шток со старой пружиной;
• вытаскивается повреждённая пружина;
• устанавливается новая пружина.

Сборка проводится аккуратно, иначе можно повредить шланг или кран, что приведёт к полной замене смесителя.

Особенности ремонта

Краны в ванной комнате имеют более сложную конструкцию, чем кухонные. В состав ванных смесителей входят:

• узел запорный горячей и холодной воды;
• переключатель ванна/душ.

Для того чтобы установить причину почему капает вода, необходимо убедиться, что в наличии имеются все необходимые инструменты и комплектующие, а потом приступить к разборке смесителя.

Не только капающий кран может являться причиной неисправности смесителя, следует устранить неполадки в случае если:

• при открытии крана, он гудит;
• вращение вентиля требует больших усилий;
• при переключении крана на душ, вода течет и из крана, и из душа;
• слабая струя.

Краны старого образца

Если есть хотя бы один из вышеперечисленных признаков, то это говорит о неисправности всего смесителя. В ванной стоит старый смеситель? Следуйте следующим правилам ремонта:

1. Горячую и холодную воду перекрыть краном возле стояка. Если такового нет, то придется перекрывать стояк.
2. Открыть краны, для того чтобы вода стекла полностью.
3. Снять защитный колпачок с вентиля и выкрутить отверткой винт, которым прикручен вентиль.
4. Снять вентиль.
5. Теперь с помощью разводного ключа нужно открутить кран-буксу, выполняя действия по часовой стрелке.
6. Если кран капал, то достаточно будет заменить резиновые прокладки.
7. Если кран гудел, то вероятнее всего причина в кран-буксе, поэтому ее следует заменить, так как из-за износа трущихся деталей в ней возникает вибрация – причина шума.

Краны нового образца

Сегодня в ванных комнатах устанавливают смесители и нового образца. В таких видах смесителей нет кран-буксы, там установлены картриджи с керамическими пластинами. Герметичность запорного узла выполняют именно эти элементы. Перед ремонтом кран необходимо разобрать, руководствуясь следующей инструкцией:

1. Перекрыть воду (горячую и холодную).
2. Открыть кран и спустить оставшуюся воду.
3. Поддеть защитную пластиковую заглушку, расположенную под рычагом, отверткой.
4. Откроется доступ к стопорному винту.
5. Стопорный винт снять при помощи шестигранной отвертки.
6. Открутить руками декоративный колпачок.
7. Выкрутить картридж разводным ключом.
8. Заменить неисправный картридж новым.
9. Произвести сборку крана в обратном порядке.

Кроме неполадок крана, со смесителем в ванной возникают и другие проблемы, которые вполне можно решить, не прибегая к услугам сантехника:

• протечка шланга ‒ частое явление, которое происходит по причине сильного натяжения шланга из-за недостатка длины. Также дешевые шланги часто выходят из строя. Заменить этот элемент совершенно несложно, главное, выбрать шлаг соответствующей длины, чтобы поломка не повторилась в скором времени;
• слабый напор из-за засорения душевой насадки известковыми отложениями. При решении этой проблемы возможны два варианта:
  • провести чистку;
  • заменить насадку новой.

Как вынуть старый картридж, смотрите на фото:

Нюансы, как разобрать картридж

Сменные картриджи с керамическими пластинами признали удобными многие пользователи. Приборы отличаются длительным сроком службы. При этом их стоимость вполне доступная. В конструкцию входит несколько керамическим пластин, которые обрабатываются ультразвуком. Благодаря гладкой поверхности части идеально примыкают друг к другу.

Размещение дисков происходит друг на друге. Верхний диск подсоединяется к стержню управления, а нижний плотно фиксируется в корпусе. При повороте рычага происходит смещение дисков и их полное или частичное перекрытие. Благодаря этому вода смешивается. Верхняя пластина контролирует напор.

Если в конструкции 3 диска, то движущим механизмом является элемент посередине. Такие смесители используются для водопровода с низким давлением. При этом жидкость смешивается не между пластинами, а в корпусе устройства. Так снижается гидравлическое давление в кране. Поворотный смеситель лучше приобретать проверенного качества у производителя, который предоставляет гарантии.

Наиболее популярные производители однорычажных смесителей:

• Lemark;
• Frap;
• Swes;
• Iddis;
• Crone.

Среди минусов системы отмечают чувствительность элементов к составу воды. Механические частицы песка или накипи негативно сказываются на работе устройства. Но стоимость таких смесителей значительно ниже и они лучше поддаются ремонту.

Основные виды переключателей

Кроме устаревших моделей, существуют и современные аналоги. Поэтому необходимо рассмотреть каждый вид переключателя, так как у каждого свои особенности, соответственно, ремонт будет отличаться.

Золотниковый клапан. Такие модели считаются устаревшими, но остаются популярными для смесителей с двумя вентилями. Внешне, это пластмассовая или металлическая ручка, регулирующая поток воды. Внутри установлен золотник, состоящий из эксцентрика и бочонка, которые нередко выходят из строя. Это является основной проблемой такой конструкции.

Керамический картридж. Является износоустойчивым переключателем. Бывает двух видов:

• дисковый — за переключение и подачу воды отвечают керамические пластины;
• шаровый — функционирует при помощи металлической сферы со специальными отверстиями.

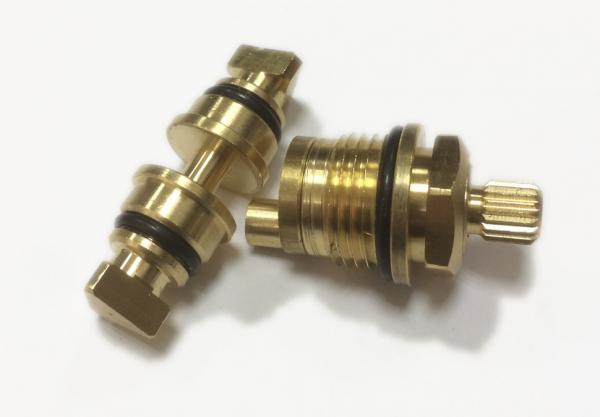

Фото 1. Ремонтный комплект для переключателей двухвентильных смесителей фирмы Vidima.

Поворот рычажка меняет положение картриджа, который, то пропускает, то закрывает воду. Этот переключатель очень чувствителен к твёрдым частицам и песку в воде. Поэтому рекомендуется сразу установить фильтр очистки. Сам картридж ремонту не подлежит, это не означает, что смеситель придётся выбросить. Возможно заменить повреждённый элемент.

Пробковый. Особенностью этой системы является длинная ручка (до 10 см) и латунная пробка с вырезом внутри клапана. Когда пробка вращается, её вырез совмещается с отверстием входа воды, которая начинает поступать в кран. Переключатель такого вида достаточно надёжен, но при чрезмерном затягивании гайки нарушается плавность хода ручки, а также часто изнашивается пробка.

Кнопочный или вытяжной. Основное предназначение таких устройств заключается в перемешивании воды разной температуры. Такие переключатели встречаются двух видов:

1. Автоматический. В основном устанавливается на смесителях картриджного типа. Он находится на изливе или в отдельном блоке. Особенностью переключателя является то, что при закрытии воды, он остаётся в режиме «излив» или возвращается с режима «душ». Когда кнопка вытаскивается, вода выходит из лейки душа. При нажатии кнопки поток воды переключается на излив.
2. Простой. Устанавливается на дешёвых смесителях. Внешне почти не отличается от автоматического. Отличие в том, что кнопка не переключается самостоятельно на гусак, когда выключается вода.

Фото 2. Пример простого кнопочного переключателя, устанавливаемого на однорычажный смеситель.

Кнопочная система не всем нравится, так как вытягивать рукоятку не всегда удобно, особенно, влажными или мыльными руками.

Как разобрать смеситель: необходимые инструменты

Разобрать водяной одноручный смеситель в ванной или кухне достаточно просто. Проблемы могут возникнуть только с образованием накипи на нижней части рукоятки. Так рычаг прикипает к штоку картриджа. В остальном проблем возникнуть не должно, главное запастись необходимыми инструментами.

Инструменты для работы:

• Отвертки разных размеров;
• Шестигранник;
• Разводной и гаечный ключ;
• Пассатижы;
• Нож.

Если нет уверенности в том, какой картридж установлен, то перед покупкой потребуется разобрать кран и извлечь необходимый механизм. С деталью на руках будет проще объяснить продавцу, какой элемент нужен. Да и самому пользователю не потребуется покупать лишние элементы и несколько раз кататься на рынок или в строительный магазин.

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками. Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

• Плоскогубцы
• Разводной ключ
• Молоток
• Торцевой шестигранный ключ
• Запасные детали (при уверенности в причине неисправности)
• Тряпочки для протирки и минимизации грязи
• Жидкое специальное средство для удаления ржавчины
• Силиконовая смазка для сантехнических целей
• Отвертка

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
2. Снять рычаг.
3. Далее демонтируются эксцентрики и купол смесителя.
4. Водный камень, ржавчину и грязь аккуратно удалить.
5. Достать шаровой механизм. При нарушении целостности деталь заменить.
6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Как заменить кольцевую прокладку душевого шланга

Порой в месте соединения смесителя с душевым шлангом начинается течь. Причина этой проблемы кроется в изношенной кольцевой прокладке. Для ее замены необходимы следующие действия:

С помощью разводного ключа откручивается душевой шланг

Работу проводите с особой аккуратностью и осторожностью, в противном случае резьба шланга может быть повреждена.
Достается износившийся уплотнитель.
Ставится новая кольцевая прокладка.
Производят установку душевого шланга на место.. Если в момент перевода подачи воды из крана на душевой шланг вода в небольшом количестве продолжает течь из крана, необходима замена запорных элементов, которые расположены в ручках смесителя

Название этих элементов – кранбуксы. Они бывают керамические либо снабжены резиновыми прокладками. В сантехнических магазинах можно подобрать модель, которая подойдет именно к вашему крану

Если в момент перевода подачи воды из крана на душевой шланг вода в небольшом количестве продолжает течь из крана, необходима замена запорных элементов, которые расположены в ручках смесителя. Название этих элементов – кранбуксы. Они бывают керамические либо снабжены резиновыми прокладками. В сантехнических магазинах можно подобрать модель, которая подойдет именно к вашему крану.

Выбор и эксплуатация кухонного смесителя

Поломки в водопроводной системе возникают с  завидной регулярностью, и причиной тому может служить отсутствие должного регулярного ухода за ним. И прежде всего, важен контроль за работой водопровода.

Система работает устойчиво только при стабильном давлении, резкие перепады разрушают ее, и первыми страдают уплотнительные прокладки, и резьбовые соединения запирающих устройств.

Смотреть видео – какой смеситель выбрать на кухню

Большое значение имеет  первоначальное качество крана. Прежде всего – материал изготовления. Хороший кран или смеситель изготавливается из тяжелых сплавов – латуни или бронзы, их легко и просто исправлять. Такие материалы, как силумин, абсолютно непригодны для сантехники, хотя часто используется у недобросовестных производителей.
