Какие бывают сифоны для раковины на кухню и для чего они нужны?

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

При выборе герметика предпочтение отдают продукции на основе каучука или силикона. Средства должны подходить для соединения сантехнических деталей.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Виды по способу монтажа

В арсенале производителей сантехнических изделий большое количество материалов, которые хорошо поддаются обработке, поэтому раковины для ванных имеют разную форму. Такое разнообразие позволяет гармонично встраивать сантехнику в интерьер санузла, но также это предъявляет новые требования к сливным системам. По расположения они делятся на следующие виды:

1. Раковины с центральным сливом. В таких моделях сливное отверстие располагается практически посредине дна чаши. Такое расположение удобно тем, что, благодаря ему вода быстро уходит из мойки, не застаиваясь. Однако, такое расположение сливной трубы не позволяет установить под раковиной никакой бытовой техники или мебели.

2. Раковины с боковым сливом. Боковой слив располагается не на дне чаши раковины, а на ее задней стенке или в место сопряжения стенки и дна. Он удобен тем, что позволяет вынести корпус сифона за пределы раковины. Это позволяет устанавливать мойку над стиральной машиной или тумбой. Однако, из-за такого расположения, вода не может полностью слиться из чаши, она оседает на дне, из-за чего образуется известковый налет.

Как сифоны с переливом монтируются на раковины

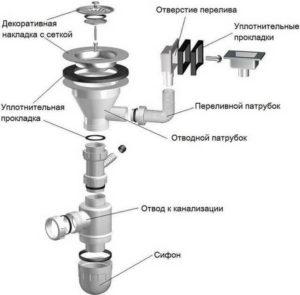

Схема готового устройства представлена на рисунке ниже.

Здесь приводится пример монтажа бутылочного сифона с переливом, при этом показано соединение со стоком стиральной машины, благодаря которому отработанная во время стирки вода может стекать в канализацию.

Чтобы собрать сифон, нужно осуществить следующие действия:

Нужно обязательно перекрыть воду в помещении. В современных домах, как правило, краны есть прямо в квартире

Если их нет, то нужно перекрыть весь стояк.
Следует приготовить тазик и большую половую тряпку, чтобы собирать воду, которая неизбежно будет выливаться из слива.
Далее нужно осторожно снять прежний сифон и тщательно очистить поверхность слива от посторонних загрязнений и слизи. Именно на чистую поверхность лучше монтировать новое устройство, а также донный клапан для раковины.
Теперь нужно вставить резиновую прокладку в канализационную трубу, чтобы сифон был вставлен максимально плотно.
Далее действия по монтажу сифона осуществляются по схеме, которой снабжается любое устройство такого рода

В общем случае сначала нужно открутить винт, который стоит в центре отверстия раковины

1. В течение 15-20 минут проливают воду любой температуры разными потоками – постепенно усиливая, а затем снова ослабевая напор. Также нужно сделать несколько циклов импульсной подачи воды – резкий напор и слабый. Если трубы не дали никакой течи, то монтаж был произведен действительно качественно.
2. Если же пошла небольшая течь, то первая мера – это затужить гайки и снова проверить герметичность. Если и это не помогло – придется осуществить демонтаж и собрать все по-новому.
3. Когда сифон доказал свою герметичность, требуется проверить, как работает донный клапан для раковины и механизм перелива. Для этого клапан переводят в режим заглушки одним нажатием и наполняют раковину непрерывным потоком – сначала сильным, затем можно увеличивать. Если вода не прибывает сверх определенного уровня, то слив работает качественно.

Затем нужно перекрыть воду и оставить раковину наполненной на полчаса, заметив уровень воды. Если по истечении этого срока вода не убавилась, значит, донный клапан для раковины работает качественно и может обеспечить полную герметичность системы.

Более наглядно увидеть, как собрать сифон с переливом на мойку или в умывальник можно в этом видеоматериале.

Собрав раковину с донным клапаном и системой перелива, мы получаем надежную мини-ванну, которая не только помогает экономить воду, но и является незаменимым помощником по хозяйству в самых разных ситуациях!

Применение такого механизма имеет ряд преимуществ:

С помощью клапана удается набрать необходимый объем воды, использовать ее по максимуму и уже потом слить.
Он надежнее любой сетки предотвращает засоры, что особенно важно для кухонных моек.
Донный клапан для раковины также не пропускает посторонних запахов из канализации, поскольку достаточно герметично перекрывает отверстие слива.
Наконец, его удобно монтировать в любую раковину – для этого не требуется никаких особых навыков. Скоро вы сами сможете в этом убедиться.
Клапан долговечен и очень прост в обслуживании.
Его очень легко использовать – одним нажатием можно перекрыть слив и также одним открыть его (англ «Сlick-Clack» — нажми и щелкнет).
Наконец, устройство придает красивый вид умывальнику, если с него удаляют смеситель – благодаря заглушке можно смешать горячую и холодную воду прямо в раковине.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

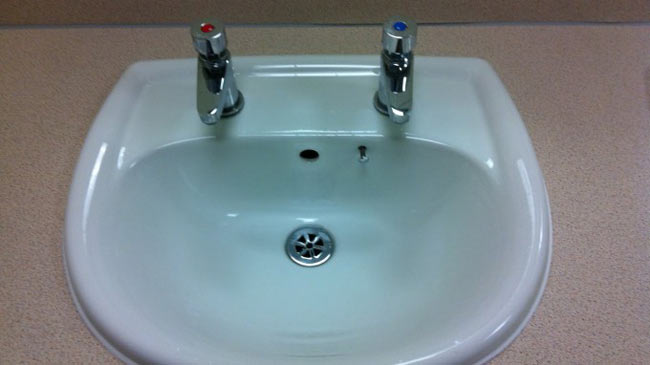

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Советы по монтажу

Специалисты отмечают, что монтаж донного клапана своими руками под силу каждому, поскольку устройство имеет весьма простую конфигурацию. Но следует учесть, что чаще всего, процесс установки данного полезного аксессуара, сопряжен с работами по креплению и самого смесителя. Поэтому процесс выполнения этой задачи является комплексным и многоэтапным мероприятием.

Мастера советуют обратить внимание на тот факт, что декоративное покрытие сантехнических изделий очень легко испортить, поэтому в ходе работы, инструмент с различными зубцами применять не стоит. Нелишним будет обезопасить свои работы при помощи прокладок, в продаже имеются изделия из меди и латуни

Закончив установку смесителя, необходимо заняться монтажом донного клапана.

Технологию выполнения этого процесса можно разделить на следующие этапы:

• В сливное отверстие раковины, умывальника или любого другого приспособления вставляется сам клапан.
• Спицы нужно пересечь друг с другом, а место их стыка надежно закрепить при помощи креста из пластика.
• Далее спицы необходимо соединить с регулировочным рычагом и ушком самой заглушки. Именно эта конструкция обеспечивает открытие и закрытие отверстия в сантехнической чаше.

При покупке донного клапана следует также учесть конфигурацию сантехнического прибора, куда будет установлена заглушка, поскольку раковины и умывальники бывают с переливом для воды и без него. От такой особенности конструкции зависит модель клапана, которую следует покупать.

После выполнения этих довольно простых шагов, монтаж системы можно считать оконченным. Однако проверять функциональность клапана еще рано, поскольку к нему нужно подсоединить сифон и гофру, что обеспечит слив воды в канализацию. Клапан выступает в роли связующего элемента между сантехнической чашей любого типа и сифоном, для того, чтобы исключить возможность несоответствия соединительных элементов, производители выпускают гарнитуру с универсальным вариантом ее крепления. Поэтому стыковку донного клапана можно без опасений проводить со всеми конструкциями. После проведения этих работ необходимо протестировать работу донного клапана.

Проверка проводится по определенной схеме.

1. Проанализировать работу смесителя. Для этого открывается холодная и горячая вода. Действия необходимы, чтобы исключить наличие протечек в местах стыков элементов системы. Если имеется даже минимальная течь, то на стыках стоит подтянуть гайки или же воспользоваться лентой для уплотнения.
2. Необходимо проконтролировать исправность самого сифона. Выполнить это очень легко – достаточно открутить кран подачи воды на максимальный уровень и визуально осмотреть само устройство на предмет просачивания воды в местах соединения.
3. Диагностика установки самой гарнитуры. Чтобы удостовериться в исправности клапана, следует несколько раз закрыть его и набрать воду, а затем открыть пробку и слить ее. Тестирование устройства снизит риск наличия какой-либо ошибки в процессе монтажа донного клапана.

Чтобы продлить эксплуатационный срок гарнитуры и сифона, в особенности это касается моделей с переливом, нужно избегать засорения системы, и раз в год выполнять чистку всех деталей при помощи моющих составов.

Приспособления, которые, казалось бы, выполняют лишь эстетические задачи, в большинстве случаев могут стать очень полезными в обиходе. Практическая составляющая донных клапанов постоянно возрастает. Многие потребители предпочитают на своем опыте убедиться в эффективности привлекательной гарнитуры. Ведь благодаря ней можно с комфортом выполнять повседневные задачи и одновременно экономить денежные средства.

О том, как установить донный клапан, смотрите в следующем видео.

Разновидности сифонов

Сифонные устройства делятся на четыре основных вида: трубные, бутылочные, плоские и гофрированные. Рассмотрим каждый по отдельности:

Гофрированный сифон

Конструкция
Область применения
Особенности монтажа
металлическая или пластиковая решетка;
патрубок;
гофротруба;
переходник для соединения с канализацией;
пластиковый каркас для фиксации изгиба.

Конструкции с гофрированной трубой удобны, если слив для раковины на кухне расположен в неудобном для монтажа месте, или под раковиной требуется установить что-то еще

Важно проследить, чтобы изогнутая петля содержала достаточно воды для затвора, чтобы не пропускать газы. Для кухни такие приборы – не лучший вариант

Ребра гофротрубы задерживают много грязи.
Установка занимает несколько минут. В раковину вставляется прокладки и решетка, с помощью финта фиксируется патрубок, гофротруба просто одевается на патрубок и другим концом вставляется в трубу канализации.  Для очистки гофротруба легко вынимается и промывается водой. Для образования изгиба используется пластиковый каркас.

Гофрированные модели не подходят для подключения стиральной или посудомоечной машины, тонкий материал гофры плохо переносит кипятокБутылочный сифон

Конструкция	Область применения	Особенности монтажа
металлическая или пластиковая решетка; приемный патрубок; емкость (бутылка); сливной патрубок; переходник для соединения с канализацией.	Используются для подключения раковин и стиральных (посудомоечных) машин. Для одновременного подключения нескольких приборов устанавливаются специальные патрубки с нужным количеством входов.	Главная особенность такого устройства – жесткая конструкция. Ее невозможно как-то согнуть или изменить угол. Это следует учитывать при монтаже. При необходимости устройство можно дополнить гофротрубой для подключения к сливному отверстию канализации. Очистка системы проста и удобна – следует просто открутить нижнюю часть «бутылки» и вылить содержимое в подставленную емкость.

Для более плотного соединения частей бутылочной конструкции специалисты рекомендуют использовать сантехнический уплотнительТрубный сифон

Конструкция	Область применения	Особенности монтажа
металлическая или пластиковая решетка; изогнутый патрубок; переходник для соединения с канализацией.	Чаще всего такие модели устанавливают в ванной комнате. Для кухонной мойки такой сифон не подходит из-за жесткости конструкции и сложности очистки.	Установка устройства осложняется его сложной и негибкой формой. Внешне она напоминает английский буквы S или U. Для очистки придется разобрать все устройство, открутить его от раковины и вынуть из канализационной трубы.

Компактные размеры трубного устройства позволяют использовать его для небольших раковинПлоский сифон

Конструкция	Область применения	Особенности монтажа
металлическая или пластиковая решетка; патрубок; плоский резервуар; патрубок для канализации.	Компактный плоский сифон для мойки на кухню ставят, если под мойкой нужно разместить стиральную или посудомоечную машину. Они идеально подходят для душевых кабин. Плоские модели с разрывом струи используются на предприятиях общественного питания.	Подобное устройство занимает мало места и устанавливается так же, как другие сифоны жесткой конструкции. Как правило, такие сифоны крайне редко подвергаются очистке. Для нее придется выкрутить защитную решетку и полностью демонтировать устройство.

Принципы работы

Даже такая несложная конструкция, как сифон, может обладать различными функциями. Производители выпускают автоматические и полуавтоматические модели. В чем их особенность?

Автоматический

Поиск максимального удобства во время использования сифона заставил внедрять инновации — например, микропроцессор. Используется он в комплекте с прибором из латуни и позволяет автоматически закрыть слив в начале пользования и открыть по окончанию процедуры.

Полуавтоматический

Принцип работы полуавтоматического сифона заключается в том, что можно управлять кнопкой на сливном отверстии благодаря механизму, установленному на крышке верхнего перелива. Управлять можно тремя способами:

• перед тем как наполнить ванну или раковину, необходимо нажать на кнопку и тем самым прекратить поступление воды в канализацию. Повторное нажатие позволит воде уйти в сливное отверстие;
• открывание и закрытие слива осуществляется через специальную вращающуюся рукоятку;
• нажатие на пробку происходит благодаря замку, вмонтированному в кнопке. Разблокировка происходит после повторного нажатия.

Статья в тему: Криволинейные потолки из гипсокартона своими руками: простор для творческого воображения!

Сифоны полуавтоматического типа, выполненные из некачественного материала, могут стать причиной протечек и поломок механизма.

Дополнительные функциональные элементы

Сифоны, устанавливаемые под раковину, могут иметь следующие вспомогательные приспособления:

• Слив-перелив. Если умывальник оснащен вторым верхним сливом, под нее устанавливается сифон, оснащенный добавочной трубой (переливом). Это позволит избежать случайных затоплений.

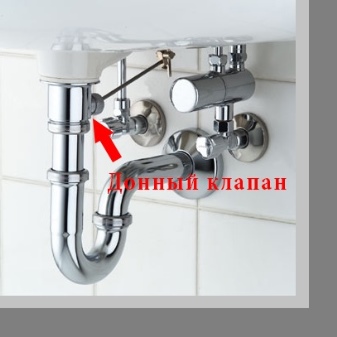

• Донный клапан. Механизм, устанавливаемый в сливное отверстие вместо решетки и выполняющий функцию пробки.

• Дополнительный боковой штуцер для подключения бытовой техники (стиральной или посудомоечной машинки).
• Дублированный отвод. Его имеет специальный сифон, предназначенный для моек с двумя чашами. Слив для них выбираем с нужным количеством отводов. Именно такое устройство изображено на фото внизу.

Как заменить сифон?

Установить гофрированный сифон намного проще, чем бутылочную конструкцию, так как он имеет намного меньше деталей. По сути, основным элементом является гофрированная труба, поэтому монтаж сводится к тому, что подсоединяется один конец трубы к раковине, а второй к канализационному отводу. Гайки и уплотнительные шайбы фиксируют всю конструкцию, а изгиб трубы закрепляют пластиковым хомутом.

Более подробно рассмотрим инструкцию по установке пластиковых сифонов бутылочного типа.

Подготовка

Если вам необходимо произвести демонтаж старого сифона, то действуйте таким образом:

1. Отключите подачу воды.
2. Под старый сифон подставьте ведро. В нее будет собираться грязная вода, стекающая из трубы.
3. Открутите и удалите стакан-отстойник сантехнического элемента.
4. Разберите соединение у слива раковины.
5. Удалите все уплотняющие прокладки.
6. Отсоедините трубу от канализации.

Проверка комплекта

Прежде чем начать монтаж сифона пластикового типа, проверьте его комплектацию. В конструкцию должно входить:

• Выпускной патрубок. Деталь изготавливается из пластика и запрессованной в него металлической резьбовой частью.
• Корпус сифона.
• Пластиковые гайки.
• Стяжной винт, используемый для крепления декоративной решетки.

• Декоративная стальная накладка на сливное отверстие.
• Прокладки: Резиновая прокладка толщиной 3-5 мм, надеваемая на выпускной патрубок.
• Резиновая манжета в виде конуса. Используется при соединении выпускного патрубка с корпусом.
• Резиновая декоративная прокладка белого цвета. Устанавливается на сливное отверстие с лицевой стороны.
• Резиновая кольцевая прокладка, которая надевается на нижний патрубок сифона.

Монтаж сифона

Монтаж необходимо производить в соответствии с указаниями производителя. К каждой модели прилагается инструкция по сборке с подробной схемой.

Общая схема того, как устанавливается труба под раковиной выглядит так:

1. Проверьте посадку решетки на отверстие слива раковины. Если решетка будет расположена слишком высоко, то вода не будет уходить до конца, а значит — будут образовываться лужицы вокруг сливного отверстия. Нормально установленная решетка должна быть несколько “утоплена”.
2. В выпускной патрубок установите толстую резиновую манжету (предварительно смажьте ее герметиком).
3. Проверьте поверхность резьбы на деталях. Если будут замечены заусеницы или обломы, то дефекты удалите острым ножом.
4. В раковине установите решетку вместе с прокладкой белого цвета.
5. С обратной стороны раковины приставьте выпускной патрубок. Затяните стыковочный винт.
6. В паз корпуса отстойника вставьте прокладку.
7. Прикрутите нижнюю часть стакана к верхней.
8. На выпускной патрубок наденьте сначала стяжную гайку из пластика, а затем конусную прокладку (между прокладкой и краем патрубка расстояние должно быть 3-5 мм).
9. Вставьте патрубок в колбу сифона и затяните гайку (закручивайте гайку руками, так как при помощи ключа вы можете легко ее перетянуть, а это приведет к повреждению сифона).

1. Если на корпусе сифона есть патрубок для присоединения слива от стиральной машины, то установите на него заглушку, так как задействован он пока не будет.
2. Присоедините к корпусу сифона жесткую или гофрированную выпускную трубу.
3. Соедините выпускную трубу с раструбом канализации.

1. Проверьте качество сборки: включите воду на полную мощность. Если соединение произведено качественно, то на полу не будет замечено капель.

Замена сифона

Бутылочная конструкция

Итак, вы заметили, что течет сифон под раковиной или просто купили раковину без сифона. В этом случае придется выполнить монтаж новой конструкции своими руками.

Совет! При покупке сифона необходимо проверить его комплектацию, так как иногда можно недосчитаться прокладок, или вместо одной конусной, увидеть две плоские.

Перед тем как поставить сифон на раковину, необходимо демонтировать старое колено:

1. Для этого при помощи шлицевой отвертки надо раскрутить винт, который соединяет железную сетку мойки с выводным патрубком.
2. Затем следует вытащить гофру из канализационной трубы, после чего убрать старое колено.
3. После демонтажа старой конструкции надо протереть мойку влажной тряпкой.

Совет! При монтаже патрубков, горизонтальные участки (вне зависимости мягко или жесткой конструкции) должны быть минимальными, чтобы исключить провисание при эксплуатации.

Схема — как собрать сифон для раковины бутылочного типа

Затем надо собрать новый сифон, как правило, на упаковке имеется инструкция, которая наглядно показывает порядок выполнения работы.

Однако, если вам что-то непонятно, прочитайте следующий план:

1. В первую очередь надо вставить прокладку в паз отстойника, после чего закрутить его снизу сифона.
2. Затем на отводной патрубок надо поочередно надеть:
   • стяжную пластиковую гайку;
   • конусную прокладку (как правило, синего цвета), которая должна располагаться на расстоянии нескольких сантиметров от края патрубка.
3. Подготовленный патрубок надо вставить в тело колбы, в результате чего конструкция примет форму бутылки. Гайку при этом следует затягивать руками, а не инструментом в противном случае она может лопнуть.
4. Далее на выводную трубу надо надеть стяжную гайку с прокладкой и прикрутить к сифону. На обратный конец трубы надевается конусная прокладка, после чего труба вставляется в канализационный отвод.
5. Затем металлическую сетку необходимо уложить в сливное отверстие мойки, предварительно уложив прокладку. После этого в сетку вставляется длинный металлический винт и прикручивается патрубок таким образом, чтобы не возникло перекосов.

Схема монтажа трубной конструкции

Обратите внимание! Патрубок не должен касаться дна отстойника, иначе вода не будет через него проходить. После того, как замена сифона под раковиной будет выполнена, останется только проверить конструкцию на герметичность

Для этого надо открыть воду до упора и внимательно посмотреть, чтобы не было течи

После того, как замена сифона под раковиной будет выполнена, останется только проверить конструкцию на герметичность. Для этого надо открыть воду до упора и внимательно посмотреть, чтобы не было течи.

Если вода нигде не капает, значит, монтаж выполнен качественно. Если же в процессе проверки была обнаружена течь, то это место необходимо уплотнить. Устранить щель можно при помощи силиконового герметика.

Гофрированный сифон

Установить гофрированный сифон на раковину еще проще, чем конструкцию предыдущего типа, так как он имеет еще меньшее количество деталей. По сути, основным его элементом является гофрированная труба, которая создает водяной затвор и выполняет роль сливных патрубков.

Собранный гофрированный сифон

Птому монтаж сводится к тому, чтобы подсоединить один конец трубы к раковине ванной. а второй – к канализационному отводу. Для этого используются соединительные гайки и уплотнительные шайбы. Изгиб трубы следует зафиксировать пластиковым хомутом.

Совет! Если труба не соответствует диаметру слива, то можно использовать переходную манжету. При этом следует иметь ввиду, что соединение с трубой расчетного диаметра всегда более надежное, чем использование манжеты.

Мы рассмотрели, как установить сифон на раковину. Теперь, зная основной принцип, выполнить монтаж по представленной инструкции не составит труда. Главное – следить, чтобы все соединения были выполнены плотно, во избежание возможной течи.

Дополнительную информацию по данной теме можно получить из видео в этой » width=»640″ height=»480″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Мы рассмотрели, как установить сифон на раковину. Теперь, зная основной принцип, выполнить монтаж по представленной инструкции не составит труда. Главное – следить, чтобы все соединения были выполнены плотно, во избежание возможной течи.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

От чего зависит высота канализационного вывода

Размещение канализационного вывода напрямую зависит от высоты установки раковины. В этом отношении определенных норм или правил нет, но рекомендуемые значения существуют:

• взрослый человек среднего роста — 80 см от пола до верхнего среза чаши умывальника;
• подросток среднего роста — 70 см;
• ребенок — 60 см.

Эти параметры обычно
выдерживаются при обустройстве общественных санитарных отделений. При
строительстве частного дома или установке раковин в своей квартире высота канализации под
умывальник определяется по собственному росту или особенностям
телосложения членов семьи. В любом случае, стандартный уровень установки
раковины принято выдерживать в диапазоне 75-85 см.

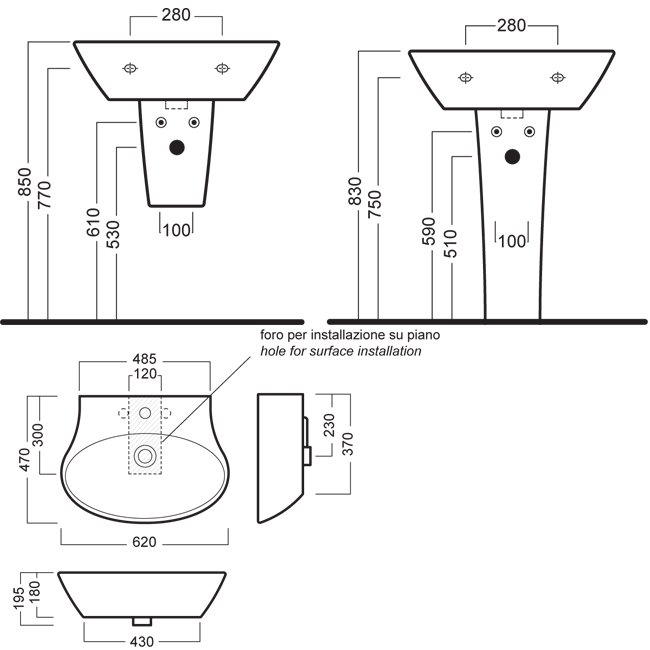

Высота и пример отвода в стену

Руководствуясь высотой раковины, размерами, особенностями ее
конструкции и типом выпуска,
несложно определить точку канализационного выхода. Если тип раковины не предусматривает
скрытого расположения трубопровода, то расположение канализации выбирается по
общим требованиям СНиП.
В первую очередь должна быть учтена высота вывода канализации под унитаз, которая обычно определяет
низшую точку горизонтальной части внутриквартирного участка системы. Уровень
канализации под приставной унитаз равен 16-19 см, (обычно меньше, поскольку
большинство конструкций имеют наклонный выпуск), а подвесные модели требуют
22-24 см от пола.

Обычная высота канализационной трубы от пола для
горизонтального участка внутриквартирной системы равна 10-15 см. Это значение
обусловлено особенностями конструкции выпуска ванны, расположенного на таком уровне над полом ванной комнаты. Разница высот между
этим трубопроводом и выпуском для унитаза компенсируется использованием разных
диаметров труб — под унитаз используют тройник на 110 мм, а остальная
часть системы, как правило, имеет диаметр 50 мм.

Для общих случаев используют стандартную
выпускную гарнитуру универсального вида, которая может быть подключена на любой
высоте. Для более специфических вариантов конструкции раковин вывод канализации под умывальник
делается исходя из размеров и особенностей монтажа данного прибора.
