Как сделать измельчитель веток своими руками: подробные мастер-классы

Изготовление своими руками

Самодельный вариант станка – зачастую простая конструкция, с небольшой мощностью в квт и простым способом работы. Выполнять работы необходимо в несколько этапов:

1. Выбор схемы. Как известно, каждая дробилка для опилок отличается конструкцией и принципом работы. Нужно заранее определиться, какой вариант собирать, что будет основным режущим механизмом – пила или ножи. Сделать чертеж.
2. Подготовка инструментов и материалов. Если все не подготовить, то сборка может затянуться на долгие недели или даже годы. Лучше, чтобы сразу все было под рукой.
3. Сборка. Этот этап самый важный, он состоит из двух частей: сборка корпуса и сборка рабочей части. Собрать и установить вал, сделать конструкцию удобной и безопасной – главные задачи третьего этапа.

Каждый из этапов работ следует изучить детальнее, чтобы не допустить ошибок, которые навредят конструкции для разделки древесных опилков.

Самодельный вариант из болгарки

Болгарка — необходимый инструмент, который есть в даже самом небольшом хозяйстве. Из неё также можно сделать соломорезку своими руками. Кроме болгарки ещё потребуются:

• болты и гайки, стальные уголки;
• ножи или диски для резки;
• сетка;
• сосуд для перемолотого сырья;
• рама.

Чтобы сделать соломорезку, нарезанные уголки при помощи сварочного аппарата превращают в раму, на которую сразу фиксируют болгарку валом вверх. После этого к корпусу пилы прикрепляют сварной кожух с выходным отверстием сбоку, на который рекомендуется надеть мешок, чтобы отходы дробления не разлетались во все стороны.

Такой вариант подойдёт для дома, чтобы измельчать небольшое количество сырья.

Принцип действия

Порядок работы:

1. Зерновые загружают в специальный бункер для приема сырья.
2. Зерно доставляется на сито для калибровки.
3. Откалиброванное зерно направляется в дополнительную секцию очистки.
4. Очищенное зерно сортируется по размеру на четыре разные фракции. Это нужно для повышения качества обработки: одновременно может обрабатываться только одна фракция зерна. Таким образом, процесс измельчения происходит циклично.
5. Зерно подается на рабочие элементы, где измельчается.
6. После завершения процесса обработки готовое зерно сортируется по фракциям.

Устанавливая разные элементы, можно обрабатывать различные виды сырья и производить большой ассортимент круп и кормовых продуктов.

Производительность агрегата зависит от:

• типа зерна (чем оно тверже, тем дольше обработка);
• конструкции крупорушки (в том числе материала рабочих элементов);
• привода (электрический работает быстрее, чем ручной);

Показатели современных автоматических крупорушек варьируются от 150 до 300 кг / час. У ручной самоделки эти цифры, разумеется, будут ниже.

Техника может обрабатывать большое количество корма

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени. Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна

В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

1. Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
2. После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
3. Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
4. Далее по центру дна ёмкости делается отверстие
5. Ёмкость устанавливают на вал болгарки.
6. На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

1. Хорошо заточить ножи и приготовить втулку для их крепления.
2. Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
3. Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
4. Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

1. В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
2. С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
3. Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
4. Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки

Самодельный травоизмельчитель из болгарки

Измельчитель из болгарки тоже может перерабатывать растения. Свежая трава, обработанная с помощью такого аппарата, используется как компост или мульча, а корнеплоды и зерно подходят для вскармливания птиц или сельскохозяйственных животных. Подобные измельчители часто применяются для изготовления травяной муки из крапивы.

Приспособление можно сделать самостоятельно в домашних условиях. Схема выполнения работы не предполагает ничего сложного.

Для функционирования ножей мощность болгарки должна составлять не меньше чем 1,5 кВт. Они создаются из пильного диска. С него необходимо обрезать лишние элементы и оставить только крестообразную часть. При этом противоположные режущие конструкции необходимо загнуть: первую пару ножей – вверх, а вторую – вниз.

На болгарке фиксируется сварной кожух. На его боковой стороне должно располагаться выходное отверстие. После этого на кожух необходимо надеть ведро из полипропилена; вместо него также применяется прочная емкость, оставшаяся после использования водоэмульсионной краски.

Для измельчения сырьевой массы необходимо наполнить ею ведро, после чего закрыть его крышкой. К выходному отверстию прикрепляется мешок, в который будет попадать переработанная масса. После этого необходимо включить болгарку. Действию можно придать непрерывный характер: для этого нужно сделать пробоины в крышке и постепенно добавлять сырье для переработки.

Измельчитель травы для домашней птицы

Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

Модель ручной траворезки

Зернодробилка непрерывного действия

Для изготовления тпкой дробилки из болгарки потребуются следующие инструменты и материалы:

• дрель или шуруповерт с набором сверл;
• лобзик или пила;
• рожковые ключи;
• молоток и зубило.
• фанера толщиной 10 мм;
• уголок или скобы;
• болты и гайки;
• кастрюля подходящего диаметра;
• ножи;
• болгарка.

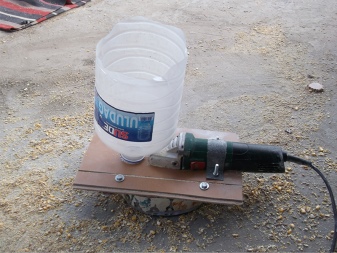

Изготовление начинают с крепления углошлифовальной машинки с помощью скобы или уголков к фанере. Для этого в ней проделывают прямоугольное отверстие под корпус УШМ и круглое для подачи зерна. Длинными болтами закрепляют скобу. Основание можно изготовить из различного материала:

• фанеры;
• металла;
• деревянной доски.

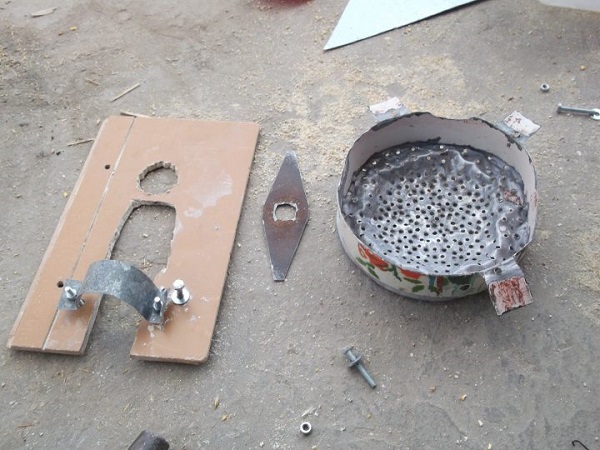

На фото основание выполнено из ламината толщиной 8 мм. Скобу можно сделать из любого тонкого металла, способного удержать машинку. Для крепления использовались болты М10. Ножи изготовлены из обыкновенной стали толщиной 3 мм.

Сито может быть готовое, например, старая кастрюля с просверленным дном или любая подходящая емкость. На фото приспособленная кастрюля с просверленным дном (отверстия диаметром 5 мм).

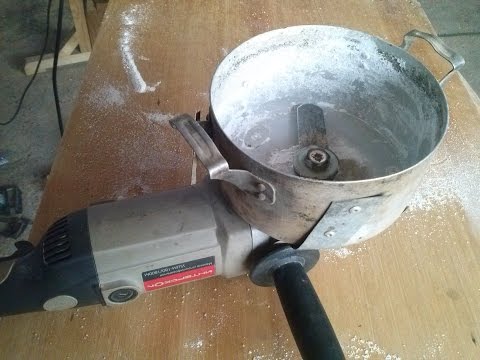

Затем закрепляется углошлифовальная машинка и прикручиваются ножи. Они могут быть с двумя или четырьмя лопастями.

Остается закрепить кастрюльку к основанию, и устройство из болгарки готово.  Устанавливают приемный бункер зерносмеси, который изготовлен из пятилитровой бутылки. Получилась зернодробилка непрерывного действия.

Всю конструкцию устанавливают на подходящую емкость, включают в сеть и засыпают зерно в приемный бункер. Зерносмесь подается в рабочую зону, где и происходит помол.

Основным недостатком данной конструкции является то, что нельзя регулировать крупность помола. Фракция зерна получается неравномерная. Если на приемный бункер установить шибер, то можно будет регулировать подачу зерна. Это делается для того, чтобы не перегружать двигатель машинки.

Для чего можно использовать измельченные ветки и растения

Осенью и весной на дачных участках скапливается большое количество так называемого органического мусора, представленного в виде веток после обрезки сада, цветов, растений, с/х культур. Причем его основой является не только мелкий хворост, но и крупные бревна, используемые для топки котлов, печей, мангалов.

Крупные бревна распиливаются, рубятся и складируются. Другой вопрос — что же делать с мелкими ветками и растительностью, которые становятся навязчивой проблемой для всех владельцев частных домов, дач и садовых участков. Скопившиеся отходы не только занимают много места, но еще и портят весь интерьер.

В качестве альтернативного решения рекомендуется использовать органический мусор как удобрение. Для этого его необходимо измельчить, для чего не обойтись без специального оборудования.

Измельченные ветки будут служить не только, как органическое удобрение с большим содержанием полезных веществ, но еще и в качестве мульчи. Стружка древесины задерживает влагу, питает землю, и способствует повышению урожайности, а также снижению количества сорняков на грядке. В зимнее время такой покров защитит корни растений от вымерзания.

Это интересно! Измельченные ветки могут применяться в качестве щепы для приготовления копченостей.

Утилизатор веток и растительных отходов

В подсобном хозяйстве часто возникает необходимость утилизировать отходы веток. Для этого их можно просто сжигать, но это запрещено, так как может привести к пожарам. На предприятиях для утилизации используют промышленные шредеры.  Но для небольших подворий приобретать дорогостоящие шредеры не имеет смысла. Для их работы необходимы большие объемы веток и маленьких деревьев.

Используя УШМ, с небольшой доработкой можно изготовить самодельный шредер. С его помощью  легко превратить в пыль различные растительные отходы, а затем использовать их в качестве мульчи или как добавку при приготовлении комбикорма.

Для его изготовления используется лист металла толщиной 4-5 мм, в котором делают два отверстия: одно под вал болгарки, второе для подачи отходов. Затем приваривают небольшой отрезок трубы, закрепляют болгарку и режущие ножи. Для обеспечения техники безопасности ножи закрывают штатным кожухом. Измельчитель веток готов, остается закрепить его вертикально и приступить к работе.

При изготовлении устройства из углошлифовальной машинки следует иметь в виду, что она не предназначена для непрерывной работы. После работы в течение 4-5 минут необходимо дать остыть электромотору 15 минут. Желательно использовать машинку мощностью не менее 1500 Вт.

Как сделать измельчитель травы из пылесоса своими руками

Пылесос «Тайфун» подходит для изготовления корпуса траворезки. Чтобы сделать измельчитель травы в домашних условиях, следует выполнять пошаговые рекомендации:

1. Сбоку снизу в бункере от пылесоса проделывают отверстие, накрывают кожухом.
2. Из стального профиля изготавливают прямоугольный каркас. В центр помещают корпус.
3. Из ножовок выпиливают лезвие. Их крестообразно крепят на втулку при помощи гайки.
4. Электродвигатель закрепляют под емкостью в полость каркаса. Укрепляют болтами и гайками. Тщательно затягивают крепежи.

Кожух изготавливают из оцинкованного или тонкого железа и крепят при помощи саморезов к емкости

Особенности эксплуатации дробилки

Чтобы измельчитель травы и веток из болгарки прослужил своему владельцу как можно дольше, нужно придерживаться элементарных правил:

следить за температурой работающего двигателя – мотор от болгарки не рассчитан на продолжительную эксплуатацию. Если он будет перегреваться, то быстро выйдет из строя;
если во время работы агрегат начал сильно вибрировать – нужно проверить фиксацию гаек и болтов

При необходимости их потребуется закрутить до упора;
регулярно проверять целостность приемного бункера – это особенно важно, если при сборке агрегата была выбрана бутылка от питьевой воды.

Кроме того, необходимо своевременно точить края режущих ножей. Если они будут недостаточно острыми, то не смогут измельчать зерно или ветки.

Садовый измельчитель своими руками: выбор конструкции

Самодельный измельчитель веток состоит из следующих основных элементов:

• мотор (электрический, бензиновый);
• рабочий вал с режущим элементом;
• опорная рама;
• защитный кожух;
• приемный короб;
• бункер для измельченных растительных отходов.

Веткоизмельчитель работает по следующему принципу: в приемный вал подаются растительные отходы в виде травы и веток, их перемалывают ножи, закрепленные на рабочем валу. Двигатель может располагаться непосредственно на валу либо подсоединяться к нему ременной передачей.

Планируя изготовить веткоруб, важно правильно подобрать мотор. Самодельная дробилка, оснащенная бензиновым двигателем мощностью 5-6 л

с., справится с ветками любой толщины.

Электрический мотор подбирается по мощности в зависимости от задач:

• мотором до 1,5 кВт можно оснастить измельчитель для травы и тоненьких веток;
• двигатель 3-4 кВт подходит для оснащения щеподробилки, веткоруб, оборудованный таким мотором, сможет перемалывать ветки диаметром до 4 см;
• электромотор мощностью свыше 6 кВт даст возможность изготовить производительный щепорез своими руками, использовать веткоруб для переработки веток диаметром до 15 см.

Предназначение установки влияет и на выбор режущей части конструкции:

• Измельчитель тонких веток и травы оснащается ножами, надетыми на вал крест-накрест, выполненными из заточенных пластин из твердосплавного материала;
• Веткодробилка фрезерного типа оснащается фрезой с крупными зубцами, она справится с ветками толщиной до 3 см, но древесина должна быть сухой. Такой веткоруб требует небольшой мощности мотора и высокого крутящего момента, поэтому в конструкции необходимо предусмотреть понижающий редуктор.
• Веткоруб для веток различной толщины и тонких стволов комплектуется дисковым ножом – в диске из стали толщиной от 6 мм делаются прорези, и на одном краю каждого выреза крепится прочное заточенное лезвие.
• Измельчитель древесины, позволяющий дробить ветки и отходы деревообработки в мелкую труху, изготавливается на основе пакета дисковых пил по дереву к с крупными зубцами из твердосплавного материала.

Как сделать дробилку самому? Прежде всего, следует определиться, какая дробилка вам требуется: для веток или для щепы. Исходя из этого, выбирается конструкция и мощность мотора.

Подробные чертежи можно найти на специализированных интернет-ресурсах – садовый измельчитель своими руками изготавливают многие, желающие сэкономить на покупке полезного, но дорогостоящего оборудования. Ниже предлагаем один из наиболее популярных вариантов чертежей.

Дробилка для щепы из дисковых пил: принцип изготовления

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений. Работа по сборке выполняется с использованием болгарки, гаечных ключей, сварочного аппарата.

Материалы:

• электрический (от 4 кВт) или бензиновый (5-6 л.с.) двигатель;
• не менее 15 дисковых пил диаметром от 18 см (от количества пил зависит ширина рабочей части);
• шпилька М20 либо аналогичная;
• подшипники (2 шт) и крепления к ним;
• шкивы (2 шт);
• шайбы (на 2 больше, чем количество пил) из металла толщиной 5 мм;
• металлопрофиль для монтажа опорной рамы;
• листовой металл (2 мм толщиной) чтобы изготовить защитный кожух и приемный бункер.

Дробилка для веток монтируется следующим образом:

• Из прямоугольных профильных труб сваривается рама;
• На резьбовую шпильку надеваются пилы попеременно с шайбами, чтобы зубчики во время работы не сцеплялись друг с другом.

• С обеих сторон пакета пил вплотную к крайним шайбам навинчивается по гайке;
• К внутренним поперечинам рамы требуется приварить крепления для установки подшипников;
• Подшипники закрепляют на шпильке по разным сторонам от пакета пил, затем вся конструкция монтируется на раму;
• На длинный конец вала устанавливается шестеренка или шкив, для фиксации используется стопорное кольцо;
• На раму крепится двигатель, соединяется со шкивом на шпильке ремнем или приводной цепью:
• Монтируется защитный кожух, крепится приемный бункер в виде раструба. Длина бункера должна обеспечивать защиту от случайного контакта рук с рабочей частью установки.

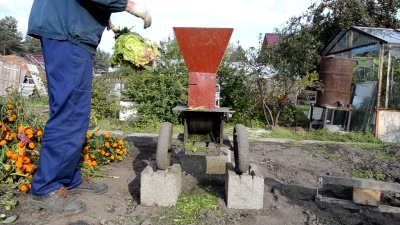

Сделанный собственными силами измельчитель для веток садовый позволит оперативно избавляться от древесного мусора, превращая его в сырье для компоста или топливо. Такое устройство для дробления древесины своими руками необходимо чистить после использования, убирая щепки, застрявшие между пилами.

Самодельные измельчители – экономически эффективное решение проблемы утилизации растительного мусора на садовом участке.

Видео-инструкция поможет подробно ознакомиться, как сделать измельчитель веток.

Порционная дробилка мелкого помола

Для получения более мелкого помола применяют другую конструкцию. Если в первом случае режущий механизм находится снизу, то в этом варианте он расположен вверху. Эта конструкция дробилки технически менее сложная, так как для изготовления не нужно делать основание. Кастрюля крепится непосредственно к болгарке с помощью уголков. В ней проделано одно отверстие под вал болгарки.

При монтаже на вал необходимо установить прокладку из фетра. Она с усилием одевается на вал двигателя и предотвращает попадание пыли в механизм. Все устройство закрепляют с помощью струбцины к столу. Дробилка готова к работе.

К недостаткам такой зернодробилки можно отнести небольшую производительность. Преимущества следующие:

• можно получить мелкий помол;
• конструкцию можно использовать как корморезку;
• пчеловоды могут делать сахарную пудру для изготовления канди.

Техника безопасности

Производя модернизацию УШМ своими руками, очень важно соблюдать технику безопасности. Любые изменения, внесенные в конструкцию прибора, – нарушение утвержденных технических стандартов

Учитывая этот факт, стоит обезопасить себя от негативных последствий использования переделанного инструмента. Для этого применяются индивидуальные средства защиты – наушники, щит-маска, очки, перчатки. Соблюдаются базовые правила эксплуатации того или иного электроинструмента. Сохранение жизни и здоровья во время работы – приоритетный фактор.

О том, как сделать станину из болгарки, смотрите в следующем видео.

Используем подручные средства

Можно самостоятельно изготовить очень популярные роторные соломорезки, которые имеют множество плюсов:

• аппарат сам выбрасывает переработанное сырьё;
• его можно использовать не только на улице, но и в любом помещении;
• легко собирается и разбирается.

Есть несколько самых распространённых способов. Стоит заранее изучить все возможные варианты, а потом только решить, как именно изготовить такую конструкцию.

Можно изготовить соломорезку с использованием электрического триммера. На ножки помещается любая ёмкость, в которой будет измельчаться сырьё. Внизу прорезают отверстие и подсоединяют штангу с измельчительным ножом. Второй конец штанги прикрепляется к триммеру.

Раньше широкое применение имел способ изготовления дробилки из ручной косы. Делали открытый сверху и с боков ящик, крепили его на ножках, а в качестве ножа служила обычная коса, благодаря изогнутой форме которой солому из ящика можно было легко захватить и измельчить. На ножках фиксировали педаль и, нажимая на неё, приводили в движение механизм.

Соломорезку можно сделать даже из газового баллона. Для этого срезают его верхнюю и нижнюю части. Сбоку прорезается отверстие, через которое будет выходить измельчённое сырьё. Всю конструкцию фиксируют на металлических ножках, а внизу прикрепляют двигатель.

Если есть все необходимые инструменты и детали, сделать соломорезку своими руками за один день, особенно если есть навыки слесарных и сварочных работ, не составит труда. Но даже если на работу уйдёт намного больше времени, это позволит не тратить немалые суммы на покупку соломорезки, что является большим плюсом.

Как делать соломорезку своими руками, сомтрите в видео ниже.

Измельчитель из болгарки

Простейшую самоделку легко изготовить из болгарки. Лучше взять инструмент мощностью 3000 Вт.

Примеры конструкции

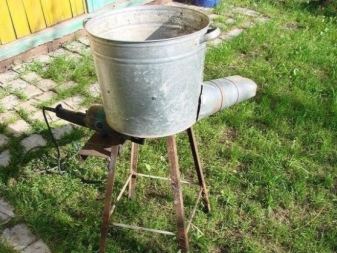

Станина формой напоминает кухонный табурет, ее сваривают из металлического уголка 35 × 35 мм. Снизу валом кверху к ней крепят шлифовальную машинку. Рабочую емкость делают из ведра, бака, газового баллона.

Вырезают два отверстия:

• первое – круглое, посередине днища для вала болгарки;
• второе – прямоугольное (5 × 10 см), сбоку для удаления отходов.

Чтобы щепа не разлеталась, к боковой щели наклонно крепят трубу из жести. На вал шлифовальной машинки крепят двух-, трехлопастной нож от газонокосилки или диск от кустореза.

Чертеж для сборки

Если есть листовая сталь, арматура, уголок, сварка, то пригодится чертеж компактного устройства для измельчения растений. Последовательность сборки:

• из листа стали вырезают 2 пластины, одну для крепления ножей, инструмента, вторую для крышки бункера;
• в центре первой пластины высверливают отверстие, приваривают шайбу, края обваривают уголком, по бокам приваривают 2 шпильки;
• с наружной стороны приваривают крепления для шлифовальной машинки;
• в верхней части второй пластины вырезают отверстие, приваривают наклонно или горизонтально кусок трубы;
• готовую крышку бункера крепят гайками на шпильки;
• делают ножки из арматуры;
• крепят болгарку, на вал надевают нож.

Измельчитель травы и веток для дачи своими руками, изготовленный по этому чертежу, пригодится в домашнем хозяйстве.

Разновидности измельчителей

Стоит подробно рассмотреть, какие виды измельчителей бывают:

• Бензиновые. Это приборы с бензиновым двигателем, которые обладают довольно высокой мощностью, помогают измельчать траву и ветки в любой области сада независимо от того, есть там электросеть или нет.
• Электрические устройства. Такие приборы могут функционировать лишь от сети. Отличаются комфортом и лёгкостью в использовании за счёт своего небольшого веса и особой компактности. Хороший вариант для любого садовода. Подойдёт для измельчения травы, а также небольших по размеру веток. Садовый прибор обладает мощностью не более 1,5 кВт. Но такое устройство не выдерживает долгих и непрерывных нагрузок. Для того чтобы совершать более долгую работу по измельчению ненужных веток и травы, лучше приобретать двигатели мощностью, доходящей до 4 кВт. Такой садовый прибор очень комфортно и просто использовать на практике.

Наиболее популярные модели

Мы подготовили таблицу, в которую включили наиболее популярные модели измельчителей травы и листьев:

Модель	Тип	Описание и характеристики	Средняя стоимость, тысяч рублей
Worx WG430E	Измельчитель листьев	Единственная модель измельчителя травы и листьев. Оснащена лесковым механизмоми устойчивой трехногой опорой. Мощность электромотора 1,2 кВт, скорость вращения лески 8,5 тысяч об/мин, масса 9 кг.	11
Black&Decker GW3030	Ручной электрический пылесос-ветродуй	Мощность электромотора 3 кВт, максимальная скорость воздушного потока 116 м/с, объем мешка (мусоросборника) 50 л, масса аппарата 3,5 кг. У него также есть функция воздуходува, при которой входящий воздух поступает через трубу пылесоса, затем проходит через крыльчатку вентилятора и выходит через тонкую трубу, расположенную ниже трубы пылесоса.	5,5
Patriot PT30 755102450	Ручной бензиновый пылесос-ветродуй	Дешевая, но довольно надежная модель, оснащенная двухтактным бензиновым мотором мощностью 2,2 л. с. (1,6 кВт). Вес аппарата 6 кг.
Greenworks GD40BV 24227UB	Аккумуляторный пылесос-воздуходуй	Пылесос поставляют без аккумулятора, ведь для него подходит любой из стандартных аккумуляторов линейки G-MAX 40V. Максимальная скорость воздуха составляет 77 м/с (280 км/ч). В этой модели установлены воздуходувная крыльчатка и рубящее колесо, благодаря чему снижено потребление энергии аккумулятора, а также увеличен срок службы деталей. Вес без аккумулятора 4 кг, с аккумулятором 7-8 кг.
CubCadet CSV 050	Колесный бензиновый пылесос	Пылесос оснащен бензиновым мотором мощностью 6 л. с. и создает воздушный поток со скоростью 200 км/ч. Помимо переработки листвы крыльчаткой может рубить ветки с помощью дискового измельчителя (необходимо подавать ветки через отдельный приемник).

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Выводы

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т.д. Для изготовления самоделки вам потребуется набор инструментов:

• болгарка;
• дрель;
• сварочный инвертор;
• набор слесарных инструментов.

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Рекомендуем статьи:

В видео – как красиво отделать каркасник своими руками.
