Применение металлической гофры для проводки кабеля

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Гофрированная металлическая труба для кабеля, водопровода и системы «теплый пол»

Для защиты электрического кабеля, водопроводных и отопительных труб от механических и химических воздействий применяют гибкие рукава. Гофрированная металлическая труба позволяет обойти препятствия, обладает высокими эксплуатационными качествами.

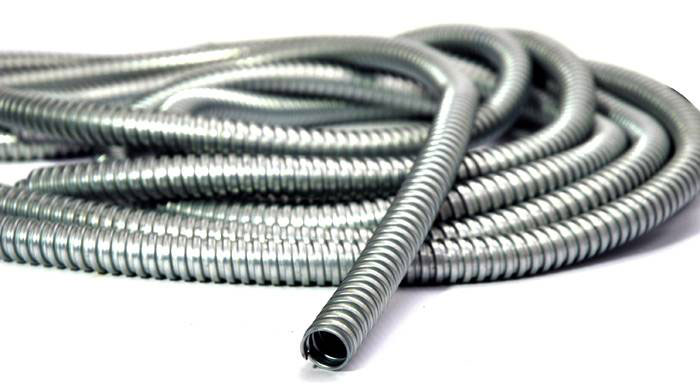

Гофротруба металлическая

Для водопровода

Перечислим преимущества металлических гофротруб для водопровода.

• • Гофра металлическая была разработана японцами для использования в сейсмически опасных зонах, поэтому она выдерживает вибрации без разрушения.
  • Возможность обойти препятствия, проложить трубопровод в труднодоступном месте. Благодаря минимальному количеству соединений минимизируется риск протечек.

• Изделие может изгибаться, растягиваться, выдерживать гидроудары. Толстые промежутки придают трубе прочность, а тонкие – пластичность.
• С помощью гибкой гофры соединяют сифон с канализацией. В местах сгибов и соединений внутреннее сечение трубы постоянно, поэтому давление стабильное. Слабых мест в системе нет.

Недостаток – более высокая стоимость по сравнению с трубами из ПВХ.

Для кабеля

При эксплуатации электропроводки также нужна дополнительная защита в виде гофрированных труб. Металлорукав из нержавеющей стали устанавливается открытым или закрытым способом. Второй метод используют в условиях повышенной влажности и при значительных температурных колебаниях.

Протянуть кабель длиной 100 м в гофру – процесс трудоемкий и длительный. Специальная технология позволяет быстро затянуть кабель, затем скрутить его в бухту и уже в готовом виде доставить на объект для проведения монтажа, что экономит значительную часть времени. Чтобы продеть стометровый кабель в металлический рукав, необходимо иметь стойку для намотки-размотки кабеля и специальную катушку.

Последовательность работ

Сначала отрезают нужную длину гофры. Затягивать кабель лучше с напарником в просторном помещении или на улице. Удобно использовать стойку, с которой кабель снимается без перехлестов и петель.

1. После распаковки гофру разматывают и укладывают. Один конец кабеля соединяют с протяжкой, которая находится в гофре.
2. Зачищают кабель, снимают изоляцию и оставляют одну жилу, которую скручивают в петлю. Петлю соединяют с протяжкой.
3. С одной стороны тянут протяжку, а кабель разматывается со стойки и заправляется в гофру.
4. Теперь, когда кабель затянут, гофру нужно свернуть обратно в бухту, понадобится катушка для смотки кабеля. Запаковывают кабель с помощью стрейч-ленты. Кабель снимают и скручивают скотчем. Теперь бухта готова для транспортировки и монтажа.
5. Металлический рукав крепят к стене алюминиевой монтажной полосой, при этом труба не должна провисать.
6. Гофра монтируется под штукатурку в штробы.

Монтаж системы «теплый пол»

Для монтажа системы не требуется специального оборудования, достаточно двух разводных ключей. Гофра крепится фитингами, срок эксплуатации соединительных элементов – 50 лет, уплотнительных колец – 30 лет.

Гофрированная структура трубы повышает теплоотдачу на 40% (2 м трубы диаметром 25 мм заменяют по площади одну секцию радиатора). Такую же трубу при необходимости используют в качестве полотенцесушителя или радиатора, из нее можно полностью сделать разводку.

Это важно знать

• Систему отопления из металлической нержавейки имеет смысл смонтировать в загородном доме, она легко переносит минусовые температуры, при замерзании ее можно обработать феном (строительным или обычным). Гофру для металлопластиковой трубы таким способом отогреть не получится, она не выдерживает высокой температуры, выделяет токсичные вещества при нагреве.
• Монтаж гофрированных коммуникаций прост. Сначала устанавливается фитинг и подсоединяется труба, а после закручивается гайка.
• Если гибкую трубу монтируют закрытым способом, бетон или грунт принимают на себя часть нагрузки. Несмотря на то, что у гофрированных изделий большая несущая способность, труба может деформироваться, если между гофрой и стеной будут пустоты.
• Такая труба пожаробезопасна, а это особенно актуально при прокладке скрытых коммуникаций в деревянных домах. В случае короткого замыкания огонь не распространится дальше.

Сфера применения металлических гофрированных изделий широка, они используются при устройстве систем кондиционирования и вентиляции, отопления и водоснабжения. Металлические гофрированные водопропускные трубы большого диаметра нашли свое применение в строительстве – это тоннели, пешеходные подземные переходы, водоканалы.

Советы профессионалов по выбору

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

• синий – полипропилен;
• серый – поливинилхлорид;
• черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

• белая гофра или провод – компьютерная сеть;
• серая или черная – общее назначение;
• зеленая – телефонная сеть;
• красная – уличная проводка.

Прокладка кабеля в гофре не вызывает особых трудностей, имея определенные навыки, с ней может справиться каждый. Что касается тонкостей, связанных с подключением и организацией электросети, если вы не имеете необходимых знаний, доверьте эту работу квалифицированным электрикам.

Читать далее: Пресс для топливных брикетов как своими руками сделать станок для прессования опилок

В домах и квартирах, как правило, проводится скрытая проводка. В таком случае она укладывается в заранее подготовленные для этой цели штробы, на которые после наносят штукатурку. Альтернативой такому способу может быть внешняя проводка, которую скрывают под гипсокартонном или подвесными потолками.

При прокладке центральных магистралей проводки, кабель затягивают в гофру перед ее укладкой. Что касается ответвлений под розетки и выключатели, то протяжка может быть выполнена позже.

Крепеж

Для наружной проводки используются специальные клипсы, размер которых подбирается под диаметр гофры. В том случае, когда проводка монтируется в канал или внутри короба, для крепежа используются хомуты. В штробе допускается крепление на быстро застывающие растворы, например, алебастр.

Гофра для кабеля, устанавливаемая на клипсу

• При монтаже проводки следует по возможности избегать образования острых угловых соединений.
• Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
• Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять

Советы по выбору и монтажу гофрированной трубы из нержавейки

Покупая трубы и комплектующие детали для трубопроводной системы, следует помнить о том, что ее качественный монтаж и длительный срок эксплуатации зависят от ряда факторов, что необходимо принять во внимание еще в процессе приобретения материалов. В этом плане следует учесть следующее:. Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции

Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции.

1. Во время покупки изделия его нужно тщательно осмотреть на предмет наличия повреждений механического характера и загибов.
2. Труба должна быть прочной и легко изгибаться, принимая заданную форму.
3. Предпочтение лучше отдавать проверенным и хорошо зарекомендовавшим себя на строительном рынке брендам, не стоит прельщаться низкой стоимостью. Средняя цена за метр нержавеющей трубы высокого качества колеблется от одной до трех тысяч рублей в зависимости от вида изделия и используемого в производстве типа стали.
4. Во время монтажа необходимо четко придерживаться алгоритма действий, следовать инструкции.
5. После установки системы ее в обязательном порядке необходимо проверить на целостность, используя максимально допустимое давление.
6. Фитинги должны быть полностью укомплектованы.
7. Когда возникает необходимость соединения нержавеющей гофротрубы с другим материалом, то рекомендуется применять латунную арматуру.
8. Использование дешевых фитингов низкого качества в местах соединения гофрированных труб может привести к значительному сокращению эксплуатационного срока системы.
9. Не стоит прилагать особых усилий во время затягивания пластиковых элементов, так как пластик просто-напросто лопнет от чрезмерного давления.
10. Для организации монтажа необходимо заранее подготовить специальные рожковые ключи, а также ножницы по металлу для обрезания труб под прямым углом.

Использование дешевых фитингов может привести к значительному сокращению эксплуатационного срока системы.

Гофрированные трубы из нержавеющей стали характеризуются практичностью и надежностью в процессе эксплуатации, поэтому популярность таких изделий стремительно растет. Их успешно используют в разных сферах ремонта и строительства: в обустройстве водопровода и отопления, в качестве дымоходов и подводок к газовым приборам в вентиляционной системе. Монтаж их довольно прост, поэтому если подойти ответственно к процессу и не продешевить на материалах, то можно самостоятельно и быстро установить надежный и долговечный трубопровод.

Шланг для газовой плиты: (прочитать подробнее)

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см2,
  2. Легкая – нагрузка до 320 Н/см2,
  3. Средняя – нагрузка до 750 Н/см2,
  4. Высокая – нагрузка до 1250 Н/см2,
  5. Очень высокая – нагрузка до 4000 Н/см2.
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка

Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие)
Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку
Требуется защита с усиленной несущей способностью.
При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения

Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой

Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам.

Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Источники

• https://vseotrube.ru/materialy/gofrirovannye/metallicheskaya-gofra
• https://amperof.ru/elektromontazh/electroprivodka/metallicheskaya-gofra-provodki.html
• https://220.guru/electroprovodka/provoda-kabeli/gofra.html
• https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html
• https://domikelectrica.ru/montazh-kabelya-v-gofre-oshibki-i-zabluzhdeniya/

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Рекомендуем ознакомиться: Фитинги для соединений различных конфигураций полипропиленовых труб

Вот лишь несколько примеров использования изделий:

• электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
• установка и подключение осветительных приборов и бытовой техники;
• монтаж высокомощного электрооборудования на производстве;
• создание разветвлённых компьютерных сетей с подключением серверных;
• запитка частного дома от внешнего источника.

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Усиленная защита для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Читать далее: Как выбрать электрическую тепловую пушку критерии выбора

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Металлическая гофра для проводки способна выполнять свои функции десятки лет Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Назначение приспособления

Монтажники и потребители быстро оценили преимущества гофрированной трубы перед другими средствами изоляции, и она стала востребованной сразу после появления. Зачем нужна гофра для электротехнического монтажа? Она создает такие условия для эксплуатации сетей:

• упрощает монтаж — для замены отслуживший кабель вытаскивается из рукава и протягивается новый, нет необходимости разбивать весь шов в стене по ходу провода;
• защищает телевизионные, компьютерные, электрические сети от ударов, вибраций, влаги и пыли;
• негорючая гофра препятствует появлению пожара вследствие короткого замыкания в цепи, она необходима для проводки внутри деревянного дома.

Кабель в гофре укладывают под пол или стяжку, потолок, отделочные материалы, под землю и прокладывают воздушным путем. При демонтаже легче всего извлекаются из гофры гибкие слаботочные провода, а толстый медный можно вытащить, только если прокладка осуществлена по прямой линии.

Гофрированные трубы имеют такие преимущества:

• гибкость и возможность укладки без применения соединительных поворотов;
• простота монтажа и обслуживания;
• высокие эксплуатационные свойства;
• доступные цены;
• разнообразие видов.

В помещениях гофру можно не использовать, если провод находится в технологическом канале и когда кабель имеет двойную изоляцию.

Разные виды изделий

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Полимерная гофра для проводов

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Трубы металлические гофрированные для электропроводки

Такие изделия дороже. Но именно их применяют при высокой запыленности атмосферы, если не исключен контакт с агрессивными соединениями. Металл защитит от повреждения оболочки грызунами. Он обеспечит повышенную прочность и не горючесть. Этот материал не впитывает загрязнения и запахи, не выделяет вещества при нагреве. Его применяют, чтобы дополнительно экранировать электромагнитные помехи.

Металлическая гофра для проводки способна выполнять свои функции десятки лет

Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Как подобрать гофру для кабелей

При выборе металлогофры для электропроводки следует придерживаться следующих рекомендаций:

выбирать трубу со стяжкой
Особенно важно это при покупке гофр малых диаметров, так как самостоятельно протянуть через них кабель будет сложно;
покупая трубу, важно не забыть про специальные крепежи, клипсы, дюбеля;
выбирая металлогофру, следует обратить внимание на ее внутренний диаметр. Необходимо заранее определиться, сколько кабелей будет проходить по трубе
После этого диаметр нужно подбирать с запасом, чтобы было проще протягивать проводку;
важно обратить внимание на тип соединения рукавов — фланцы или сварные стыки

Если планируется разбирать конструкцию, то лучше использовать фланцевое соединение. С другой стороны, сварные стыки более герметичны.

Вам это будет интересно Каким кабелем делать проводку
