Схема элеваторного узла системы отопления в многоквартирном доме

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Советы

Подбор необходимых параметров системы отопления в многоквартирном или частном доме (коттедже) зависит от проекта и выделяемых на решение этого вопроса денег. Чаще всего определяющими в данном случае являются финансовые возможности и местные условия.

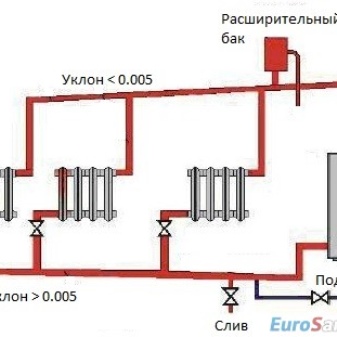

Самотечная система отопления самая простая и дешевая. Источником тепла для такой системы служит водяной котел на дровах, угле или природном газе. Насоса в этой системе нет – конвективную циркуляцию воды обеспечивает бак-расширитель и подуклонка труб.

Полуавтоматическая система на базе термоголовок и термостатов. Параметры системы задают вручную, в дальнейшем они поддерживаются автоматически. Система с использованием микроконтроллеров и самообучающихся программ может работать полностью автономно в течение продолжительного времени. Для анализа событий в системе ведется журнал мониторинга. Если вы хотите максимально сэкономить на монтаже системы отопления, сделав все работы самостоятельно, но при этом не умеете пользоваться электросваркой, нужно выбрать для системы отопления и горячего водоснабжения полипропиленовые трубы. Монтаж полипропиленовых труб можно сделать при помощи обыкновенного гаечного ключа. Эти трубы существенно дешевле остальных. Ошибки монтажа можно быстро и дешево исправить повторной укладкой. Сварку полипропиленовых труб на станке может легко освоить человек, который никогда раньше никогда этого не делал.

Полипропиленовые трубы можно легко прокладывать в труднодоступных местах. Существенный их недостаток – для монтажа системы отопления нужен сварочный аппарат, который придётся купить или взять в аренду. Лучше всего использовать полипропиленовые трубы c арматурой из стекловолокна, они гораздо прочнее и более долговечны.

Самостоятельное устранение неисправностей элеваторного узла:

• Засорение мусором. Признаки – после легкого постукивания по корпусу грязевика наблюдается помутнение воды или появление застойного запаха. Грязевик нужно промыть.
• Коррозия или засорение сопла. Признаки – слышен сильный шум, при работе резко изменяется давление в системе. Сопло требует замены.
• Засорение грязевика на обратном трубопроводе. Признаки – давление в обратном трубопроводе растет. Грязевик нужно промыть.
• Коррозия сопла. Признаки – разная температура воды на этажах. Требуется замена сопла.

О том, как работает элеваторный узел отопления, смотрите в следующем видео.

Что такое элеваторный узел

Устройство представляет собой насос, который размещают в контуре отопления. Он состоит из камеры для воды, диффузора и трёхходового клапана. Его обязательно дополняют запорной арматурой и датчиком тепла.

Элеваторный узел предназначен для разгрузки системы от избыточного давления и балансировки температуры воды между потребителями.

Из котельной выходит теплоноситель, прогретый свыше 100 градусов, что недопустимо по строительным нормам и правилам. Устройство даёт жидкости остыть до приемлемого значения, после чего распределяет по обвязке.

А также элеватор обеспечивает:

• Защиту потребителей от ожогов, получаемых прикосновением к горячим радиаторам.
• Предохранение труб от избыточного давления.
• Возможность использования труб из пластика и полимеров.

Принцип действия элеваторного узла

      Элеватор смешения служит прибором для охлаждения перегретой воды, полученной из теплосети, до стандартной температуры, перед подачей ее во внутридомовую отопительную систему. Принцип ее понижения заключается в произведении смешивания воды повышенной температуры из трубопровода подачи и остывшей из трубопровода обратки.

     Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в сеть с установившимся давлением).

     Сопло – это сужающее устройство, находящееся в стальном корпусе элеваторного устройства. Из него горячая вода на высокой скорости и с пониженным давлением, поступает в камеру смешения, где осуществляется смешивание воды из теплосети и обратного трубопровода, путем подсасывания. Другими словами, горячая вода из магистральной теплосети поступает в элеватор, в котором она проходит через сужающее сопло с высокой скоростью и уже пониженным давлением, смешивается с водой из обратного трубопровода, а затем, с уже пониженной температурой, движется во внутридомовой трубопровод. Как непосредственно выглядит сопло механического элеватора можно увидеть на фото ниже.

      В современных модификациях элеватора технология управления изменением сечения сопла происходит автоматически с помощью электроники. В такой системе коэффициент смешивания горячей и охлажденной воды меняющийся, что снижает расходы на отопительную систему. Это так называемые погодозависимые или регулируемые элеваторы, и об этом я писал в .

      Такое строение элеватора имеет исполнительный механизм для обеспечения его стабильной работоспособности, состоящий из устройства направления и дроссельной иглы, которую приводит в движение зубчатый валик. Действие дроссельной иглы производит регулирование расхода теплоносителя.

Элеватор с регулируемым соплом.

Теперь нам осталось разобрать, как проще регулировать температуру на выходе элеватора
, и возможно ли с помощью элеватора экономить тепло.

Экономить тепло с помощью водоструйного элеватора возможно, например, понижая температуру в помещениях в ночное время

, или днем, когда большинство из нас на работе. Хотя этот вопрос тоже спорный, мы снизили температуру, здание остыло, следовательно, чтобы его заново прогреть расход тепло против нормы надо увеличить.
Выигрыш только в одном, при прохладной температуре 18-19 градусов спится лучше
, наш организм чувствует себя комфортнее.

Предполагается, что среда длится. Он завершен — если он оснащен всеми элементами, которые позволяют функционировать по назначению. Он подходит для использования — если технически и юридически законно в форме утверждений, утверждений и разрешений для использования.

Налоговые органы предполагают, что установки, системы и оборудование, установленные в зданиях, могут считаться полными и пригодными для использования, если. Включите все структурные компоненты для работы по назначению; Это не означает, однако, что они способны к самозанятости.

Для целей экономия тепла применяется специальный водоструйный элеватор с регулируемым соплом
. Конструктивно его исполнение и главное глубина качественной регулировки может быть различной. Обычно коэффициент смешения водоструйного элеватора с регулируемым соплом меняется в диапазоне от 2 до 5. Как показала практика, таких пределов регулировки вполне достаточно на все случаи жизни. «Danfoss» предлагает с диапазоном регулирования до 1 к 1000. Для чего это нам в системе отопления совершенно непонятно. А вот соотношение цены в пользу водоструйного элеватора с регулируемым соплом относительно регуляторов «Danfoss» примерно 1 к 3. Правда надо отдать должное «Данфосовцам» их продукция надежнее, хотя и не вся, плохо работают на нашей воде некоторые разновидности недорогих трехходовых клапанов. Рекомендация – экономить нужно с умом!

Основные элементы элеватора

Они не подключены постоянно к зданию, т.е. их можно отключить, не повреждая как структуру здания, так и установки, системы и устройства. Чтобы определить, может ли конкретный элемент рассматриваться как постоянный или нет, вы должны использовать классификацию основных средств.

Достоинства водоструйных элеваторов

Конечно, это не означает, что каждая установка, система или устройство, установленные в здании, могут быть автономными средами. Чтобы это произошло, рассматриваемый компонент. Он должен быть классифицирован как постоянный агент в КНТ и не должен представляться одновременно с разъяснением в оборудовании здания.

Принципиально все регулирующие элеваторы выполнены одинаково. Их устройство хорошо видно на рисунке
. , можете посмотреть анимированное изображение работы регулирующего механизма ВАРС водоструйного элеватора.

И на последок краткий комментарий — применение водоструйных элеваторов с регулируемым соплом
особенно эффективно в общественных и производственных зданиях
где позволяет экономить до 20-25% расходов на отопление, понижая температуру в отапливаемых помещениях в ночное время и, особенно, в выходные дни.

Мнение статистического управления будет полезно

Он не может быть постоянно подключен к зданию, т.е. его можно отключить без повреждения как здания, так и установки, системы и оборудования. Классификация долговечных средств — это систематический сбор объектов длительного свойства. Для целей бухгалтерского учета установить ставки амортизации и статистические тесты. Выделение данной меры для соответствующей классификации основных средств определяется ее назначением, дизайном и оборудованием.

Орган, уполномоченный на это, является статистическим управлением. Поэтому читателю следует обратиться в статистическое управление за помощью в классификации актива. Статистическое заключение классификационного бюро будет важным доказательством в налоговых органах.

Элеваторный узел системы отопления используется для подключения дома к внешней тепловой сети (источнику теплоснабжения) при необходимости снижения температуры теплоносителя посредством подмешивания к нему воды из обратного трубопровода.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Принцип работы элеватора

Внешне конструкция напоминает большой тройник из металлических труб с присоединительными фланцами на концах. Как устроен элеватор внутри:

• левый патрубок (смотри чертеж) представляет собой сужающееся сопло расчетного диаметра;
• за соплом располагается смесительная камера цилиндрической формы;
• нижний патрубок служит для присоединения обратной магистрали к смешивающей камере;
• правый патрубок – это расширяющийся диффузор, направляющий теплоноситель в отопительную сеть многоэтажного дома.

Примечание. В классическом исполнении элеватор не требует подключения к домовой электросети. Обновленный вариант изделия с регулируемым соплом и электроприводом присоединяется к внешнему источнику питания.

Стальной элеваторный узел подключается левым патрубком к подающей магистрали централизованной тепловой сети, нижним – к обратному трубопроводу. С обеих сторон элемента ставятся отсекающие задвижки, плюс сетчатый фильтр – отстойник (иначе – грязевик) на подаче. Традиционная схема теплового пункта с элеватором также включает манометры, термометры (на обеих линиях) и прибор учета потребленной энергии.

Теперь рассмотрим, как работает элеваторная перемычка:

1. Перегретая вода из сети теплоснабжения проходит через левый патрубок к соплу.
2. В момент прохождения сквозь узкое сечение сопла под высоким давлением течение потока ускоряется согласно закону Бернулли. Начинает действовать эффект водоструйного насоса, обеспечивающего циркуляцию теплоносителя в системе.
3. В зоне смесительной камеры напор воды снижается до нормы.
4. Струя, движущаяся с высокой скоростью в диффузор, создает разрежение в камере смешивания. Возникает эффект эжекции – поток жидкости с более высоким давлением увлекает через перемычку теплоноситель, возвращающийся из отопительной сети.
5. В камере элеватора отопления происходит перемешивание охлажденной воды с перегретой, на выходе из диффузора получаем теплоноситель нужной температуры (до 95 °С).

Уточнение. Стоит отметить, что элеваторный узел также использует в работе принцип инжекции – смешивание двух струй с одновременной передачей энергии. Напор результирующего потока становится меньше, чем первоначального, но больше подсасываемого из обратки. Более понятно процесс показан на видео:

Видео

Для системы отопления в жилых помещениях существует норма температуры теплоносителя. В соответствии с установленной нормой температура воды, которая поступает в радиаторы, не должна быть больше +95 градусов. Но по магистралям тепловых сетей может подаваться теплоноситель, температура которого превышает данный показатель и находится в пределах от 130 до 150 градусов. Поэтому необходимо понижение температуры воды до нужной величины. Решение этой задачи возложено на элеваторный узел отопления.

так выглядит элеватор для системы отопления

Элеватор работает таким образом: теплоноситель из магистрали подается в съемное конусное сопло, в котором возрастает скорость движения воды и в результате этого струя воды из сопла попадает в камеру смешивания, где смешивается с охлажденной водой, попадающей туда через перемычку из обратного трубопровода.

После смешивания перегретой магистральной воды и охлажденной, теплоноситель требуемой температуры поступает в систему отопления и нагревательные приборы. А чтобы не допустить попадания в элеватор крупных частиц, перед прибором устанавливают грязевик.

Элеваторы получили широкое распространение, благодаря своей устойчивой работе, направленной на изменение тепловых и гидравлических режимов в тепловых сетях.

Элеваторные узлы отопления не нуждаются в постоянном наблюдении. Их производительность регулируется правильным выбором диаметра сопла. Чтобы подобрать размеры, диаметр труб элеваторного узла и диаметр сопла необходимо обращаться в проектное бюро, соответствующей компетенции.

Теперь рассмотрим более подробно, как работает системе отопления элеватор и можно ли обойтись без этого прибора.

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

1. регулировки температуры теплых полов;
2. регулировки температуры батарей;
3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

Температура теплоносителя во внешних трубопроводах отопления достигает +130°С — +150°С (если подача воды идет от крупных ТЭЦ), или +95°С — +105°С (от небольших ТЭЦ, локальных котельных).

Использование воды такой температуры невозможно, в силу нескольких причин:

• Температура воды в тепломагистралях, идущих от ТЭЦ высока. Но при плохой теплоизоляции системы и резком понижении температуры воздуха возможны ее резкие перепады.
• Такие перепады отрицательно сказываются на сроке эксплуатации внутренней системы отопления жилых домов. Например, чугунные радиаторы, которые часто используются во внутреннем контуре отопительных систем, от резкого перепада температур могут дать трещины;
• Последнее время в системах отопления жилых домов широко используются . Пластиковые трубы при температурах выше +95°С деформируются, и также протекают или дают трещины. (Пропилен может выдерживать температуру и в +100°С, но при условии, что такая температура держится недолго);
• Прикосновение к трубам, прогретыми более +90°С может вызвать ожоги.

Примечание! Согласно СНиП-ам температура теплоносителя в зданиях, где находятся люди должна быть не более +95°С на подаче и не более +70°С на обратке.

Поэтому для отопления жилых домов редко применяется зависимая схема подключения, по которой теплоноситель из тепловой сети входит напрямую в домовую систему отопления. В большинстве случаев это просто невозможно.

Чаще мы имеем дело с двухконтурной системой, так называемой независимой схемой подключения.

В таком случае, вода из ТЭЦ или котельной поступает в теплообменник, в котором за счет смешения воды внешнего контура и внутреннего последняя прогревается до температуры, приемлемой для использования.

Именно здесь используется элеваторный узел отопления, в качестве устройства смешивающего горячий и холодный поток до приемлемой температуры необходимой и достаточной для эксплуатации во внутренней системе.

Элеваторный узел, несмотря на простоту конструкции, выполняет 2 функции – под воздействием перепадов давления работает как насос и смеситель воды. Поэтому в некоторых источниках данное устройство носит название водоструйный элеватор отопления или смесительный насос.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

5 Распределительные приспособления

Тепловой узел со всеми элементами его обвязки можно сравнить с нагнетательным циркуляционным насосом, подающим воду в отопительную систему под определённым давлением. Если объект содержит несколько потребительских точек, нужно распределить общий поток теплоносителя между всеми пользователями.

Это выполняется при помощи гребёнки для отопительной системы или коллектора. Приспособление представляет собой ёмкость, в которую поступает теплоноситель, а затем вытекает через несколько выходов с одним и тем же напором. Гребёнка выполняет функцию распределителя в системе отопления ГВС, позволяющая отключать, регулировать и делать ремонт потребительских точек, не останавливая отопительного процесса. Коллектор не допускает взаимного влияния ответвлений системы, а давление при этом такое же, как и на выходе элеватора.

Если нужно разделить водяной поток между двумя точками потребления, используется трёхходовой клапан с постоянным и переменным режимом работы. Приспособление устанавливается в определённых местах, где возникает необходимость разделения или полного перекрывания потока воды. Изготавливается трёхходовой кран из стали, чугуна или латуни. Оснащен он встроенным запорным устройством (шаровым, цилиндрическим или конусным). Изделие имеет вид тройника, может выполнять функцию смесителя.

Трёхходовые краны делятся на два вида — запорные и регулировочные. Они почти равнозначны, только запорным краном сложнее выполнять плавную регулировку температуры.

Технологии, применяемые в системе центрального отопления, разрабатываются и постоянно развиваются. Обычные элеваторы заменяются узлами элеваторного типа с применением автоматики для регулирования температуры подаваемого и обратного теплоносителя. Они отличаются экономичностью, но стоимость их довольно велика, а для выполнения функций необходимо подключение к электроэнергии.

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
4. Плавная регулировка температуры на элеваторе не предусмотрена.
5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:
