Устройство дренажной системы: особенности и принцип работы

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

• Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
• Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

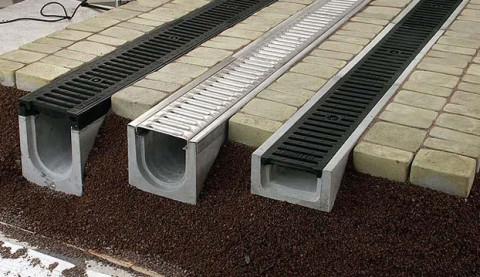

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Условия для проведения

Чтобы водоотведение было эффективным и дало полноценный результат, а не просто поглотило средства и силы, нужно собрать определенную информацию:

• каков точно почвенный слой, каковы его характеристики;
• чем выделяется рельеф местности;
• сколько выпадает осадков за год;
• каково их распределение по сезонам и вероятные пики;
• как высоко стоят почвенные воды;
• хорош ли естественный отвод жидкости при сильном дожде или во время половодья.

Осушать землю нужно, если грунтовая вода расположена в 50 см от поверхности или ближе. А также прибегать к мелиоративным мероприятиям придется, если хотя бы изредка происходит локальное затопление.

Полезны они еще в таких случаях:

• когда подтверждено заболачивание почвы;
• когда требуется отводить осадки и подземную воду от цокольных элементов и нижних этажей, фундаментов;
• когда вблизи находятся сооружения, фундамент которых уходит глубоко;
• когда планирует создать искусственные водоемы.

Особенности участков

Сказанное выше вовсе не означает, что на любом участке необходимо строить комплексную систему водоотвода с использованием поверхностных и глубинных инженерно-технических сооружений.

Дренажные трубы (дрены) укладывают на глубине только на болотистых участках и в тех местах, где близко к поверхности подходят грунтовые воды. А вот отводить воду с поверхности усадьбы после дождя или таяния снега приходится практически повсеместно на территории страны.

Обустройство дренажа – дорогостоящее занятие, поэтому ошибки в проектировании и монтаже могут обернуться неоправданными затратами и плачевными последствиями.

Участок на склоне

Точно потребуется дренировать территорию участка, который расположен на склоне. Местоположение всегда будет подвергаться разрушительному воздействию потоков воды после дождей или таяния снега. Если не бороться с водой, то она размоет плодородный слой, затопит подвал, снесет отмостку и пр.

Дренаж участка на склоне

При таком расположении земли уместным будет создание поперечных отводов для воды и направление ее потоков в канавы слева и справа от места проживания.

Участок в низине

Потребуется серьезная работа по устройству дренажа, если участок находится в низине, в которую будут регулярно стекать поверхностные воды с окрестных склонов. В данном случае необходимо обустройство системы водоотвода по периметру.

Дренаж участка в низине

Ровный участок

На равнинной местности обильное выпадение осадков приводит к медленному насыщению грунта водой и непредсказуемым последствиям с разрушительным эффектом для построек. На такой усадьбе уместным станет установка отводных траншей по всей площади с колодцами для сбора и выведения воды.

Высокие грунтовые воды

Более сложные системы водоотведения следует создавать в условиях, когда дом расположен на площадке с высокими грунтовыми водами. Тут придется строить комбинированную систему глубинного и поверхностного дренажа.

Это общие рекомендации, а вот в каждом конкретном случае к обустройству водоотведения необходимо подходить с правовой и научной точки зрения. Даже если вы решили построить дренажную систему на своем участке самостоятельно, вам не обойтись без составления проекта, в котором будут учтены положения СНиП2.06.15-85 и выводы, сделанные топографами-геодезистами, инженерами-гидрогеологами.

Что такое дренажи

В горшке должен быть устроен хороший дренаж.

Сделали прокол, поставили дренаж, дышать стало легче.

В центр ямы поместите кол, на дне сделайте дренаж из битого кирпича, щебня и ракушечника толщиной 10 см.

Синонимы к слову «дренаж»

Морфология:

1. Тех. Осушение почвы посредством системы дрен, а также сама система дрен. Дренаж почвы. Дренаж болота.

2. Мед. Выведение из раны гноя, жидкости с помощью особой трубки или марлевых полосок. Дренаж раны.

3. Мед. Резиновая или стеклянная трубка с отверстиями, вводимая в полость тела, в рану для оттока гноя, жидкости. Ввести дренаж.

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований, Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз., Полиграфресурсы, 1999, (электронная версия): Фундаментальная электронная библиотека

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

Дренаж (в строительстве) — метод сбора и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств.

Дренаж (в технике) — устройство или система для отвода (сброса) скапливающийся во внутренних полостях жидкости (дождевой воды, излишнего топлива, масел и т.п., при выпадении атмосферных осадков или при возникновении протечек при нарушениях герметичности) наружу за пределы устройства, узла или изделия, с целью предотвращения повреждений и разрушений устройства. В простейшем случае представляет собой просто отверстие в нижней части (дренажное отверстие).

Дренаж (в авиации) — сообщение закрытых баков с атмосферой для предотвращения их деформации атмосферным давлением при колебаниях уровня жидкости. Как правило, воздухозаборник дренажа расположен со стороны полёта и бак наддувается скоростным напором, а в самом баке имеется поплавковый клапан, закрывающий дренаж при заполнении бака, чтобы предотвратить выброс жидкости через дренаж.

Дренаж (в растениеводстве и цветоводстве закрытого грунта) — водопроницаемый материал, который насыпают на дно ёмкости для выращивания растений для быстрого отведения избытка воды при поливе. Используют керамические черепки, крупнозернистый песок, мелкую гальку, мелкие фракции керамзита и другие инертные материалы.

Дрени́рование (в медицине) — способ создания с помощью дренажей постоянного оттока содержимого из полости раны либо полого органа, естественная эвакуация содержимого из которого нарушена вследствие болезни либо травмы.

Клапанный дренаж — процедура, применяемая при эвакуации экссудата из плевральной полости (сифонное дренирование), целью которого состоит избежание всасывания в полость воздуха и жидкости.

Аспирационное дренирование — применяется при лечении гнойных хирургических заболеваний.

Интубация кишечника — дренирование тонкой кишки, проводится с целью разгрузки её от скопившегося токсического застойного содержания (например, при непроходимости кишечника).

ДРЕНА’Ж, а, м. (спец.). 1. Осушение почвы посредством системы канав или труб. || Система осушительных канав или труб. 2. Выведение из раны гноя или жидкости с помощью трубки (мед.).

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю как устроен ваш мир. Помоги мне разобраться!

Со временем я обязательно пойму как устроен ваш мир.

Вопрос: хаб — это физический объект (человек, предмет, место, растение, животное, вещество)? Можно это увидеть, услышать, унюхать, пощупать, потрогать?

Значение слова Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с… Заходите на сайт, чтобы посмотреть все значения.

Устройство закрытой дренажной системы

Отвод дренажных вод в водоем

• Перед тем как начать обустройство закрытой системы дренажа, необходимо определиться с выбором водоприемника. В его роли может оказаться природный водоем или искусственная канава, находящаяся недалеко от дороги. Если таковые отсутствуют, проблему можно решить несколькими способами, которые нужно будет воплотить в жизнь самостоятельно. Существует несколько вариантов организации оттока воды. Можно создать искусственный водоем в виде пруда. Ничего страшного, если он будет напоминать небольшое заболоченное место. Также можно вырыть глубокую канаву за границами своего участка, при этом данное мероприятие нужно по-хорошему согласовать с соседями. Наконец, можно выкопать небольшие колодцы с вертикальными стенками, из которых по необходимости периодически откачивать воду насосами. Для агрегатов можно предусмотреть автоматический режим откачки.
• По контуру участка копаются траншеи, глубина и ширина которых не должна превышать соответственно 1,2 и 0,4 м. В эти каналы, которые можно назвать магистральными, укладываются трубы для сбора воды, причем они должны доходить до водоприемника. Для прокладки по магистральным каналам наилучшим образом подойдут трубы Ø110 мм. Глубина главных трубопроводов по отношению к собирающим ответвлениям дренажа должна быть немного большей. Согласно нормативно-технической литературе дренажные трубопроводы должны размещаться от забора не ближе чем 0,5 м, от отмостки здания – 1 м.
• Вода сначала собирается в дренажных траншеях, после чего поступает в магистральные каналы. На участке необходимо создать сеть траншей глубиной и шириной соответственно 1,2 и 0,35 м, в которые нужно уложить собирающие трубные ответвления дренажа. При создании траншейной сети устраиваются каналы небольшой длины под уклоном от 5 см на 1 м. При таком устройстве дренажа система будет нормально функционировать. Меньший уклон не приветствуется, так как скорость протекания воды снизится, что приведет к застойным явлениям на том или ином участке. На глинистом участке дрены друг от друга должны быть на расстоянии приблизительно в 10 м.

Разветвленная система дренажа

• После того как на участке образуется траншейная сеть, ее надо оставить открытой и проверить на работоспособность. Для испытания наилучшим вариантом является выпадение обильного дождя. Если с погодой не повезет, в траншеи нужно пустить воду из шлага, при этом провести наблюдение на предмет скорости потока и наличия застоев на отдельных участках. При возникновении проблем потребуется работа по корректировке того или иного параметра – для повышения скорости потока необходимо поменять трубы на изделия большего диаметра или увеличить уклон. Возможен другой вариант – сделать дренажную сеть более густой.
• Если испытания прошли успешно, дренажные трубы закрываются. Это делается с помощью геотекстиля, сквозь который хорошо просачивается вода, но не проходят частички земли. Вместо геотекстиля можно применить специальные объемные фильтры, которые хорошо себя показали при дренаже тяжелых глинистых почв. Они не позволяют трубам заиливаться и производятся из органических материалов пористой структуры. К ним относятся волокна торфа или кокоса, а также ржаная солома.
• Укладываются трубы с доводкой до магистральных каналов. Наиболее практичны для дренажа пластиковые трубы Ø 63 мм с гофрированной поверхностью.
• Соединение перфорированных труб проводится с помощью тройников или крестовин.

Дренаж засыпного типа

• Открытые трубные торцы также заворачиваются в геотекстиль, который фиксируется проволокой.
• Затем трубы засыпаются материалом, сквозь который хорошо просачивается вода. В основном это щебень и песок. Слой засыпки сверху и сбоку должен быть не менее 0,15 м.
• Получившийся «слоеный пирог» заворачивается сверху краями геотекстиля и засыпается песком.

Сделав открытый и закрытый дренаж глинистых почв можно полностью избавиться от излишней влаги на загородном участке.

Необходимость и назначение

Дренаж — это такое мероприятие, которое помогает:

• сохранить в целости и сохранности ландшафтный дизайн;
• продлить срок эксплуатации дома и подсобных строений;
• эффективно бороться с силами морозного пучения;
• избежать возникновения очагов мха, плесени и затхлого запаха;
• выращивать какие угодно культуры, а не только привычные к чрезвычайной влажности.

Дренаж нужен любым садоводам, огородникам и просто застройщикам. Если даже субъективных признаков чрезмерного увлажнения нет, они могут появиться внезапно после строительства или изъятия части грунта, при рытье колодца и так далее. Выполнить необходимые работы можно даже своими силами. Причем, как показывает практика, самостоятельный дренаж ничуть не хуже профессиональных решений. В нем активно используются современные материалы и методы устранения излишней сырости.

Кроме того, эта мера позволяет избежать всплытия септиков, стабилизировать работу канализации, сделать использование участка комфортнее. По непрерывно влажной земле ходить тяжело и неприятно, приходится тратить время на очистку обуви.

Обязательны дренажные сооружения:

• на ровных участках, с которых нет естественного стока;
• в низинах;
• при наличии выраженного уклона;
• при вытеснении нормальных растений влаголюбивыми культурами;
• на глинистых почвах и суглинках, почти не позволяющих дождевой и талой воде уходить поглубже.

Как рассчитать какой уклон дренажа

Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.

Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.

Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.

Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.

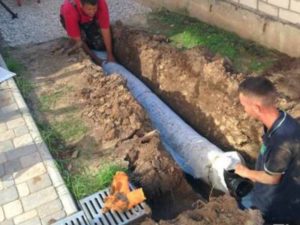

Монтаж дренажа

Проложить дренажную систему можно своими руками. Следует соблюдать инструкцию. Чтобы организовать линейный поверхностный дренаж надо выкопать траншею, чтобы уложить желоба. Под ними прокладывают подушку из бетона или ЦПС.

Для глубинного типа дренажной системы, чтобы понижать высоту протекания вод под землей, требуется больше усилий:

1.сначала копают траншею, дно и стенки прокладывают геотекстилем.

2.на дно выстилают подушку из гравия.

3.трубы обматывают геотканью и кладут в траншею.

4.наверх засыпают гравий.

5.сверху еще одним слоем укладывают геоткань.

Трубопровод прокладывают, соблюдая угол наклона для самотека жидкости в колодец для сбора. В поворотных участках делают колодцы для осмотра. Частые ошибки при монтаже:

1.дрены удалены между собой слишком далеко.

2.трубы неглубоко прокладывают под землей.

3.колодцы близко расположены друг к другу.

4.не соблюдение угла наклона, либо его отсутствие.

5.плохая система фильтрации от мусора.

6.неправильно подобранный диаметр труб для системы.

Порядок проектирования

1. 1. 1. Определяем
         радиус действия дренажа по формуле
         И.П. Кусакина

R
= 2S
(3.17)

2. По формуле

x_о
=

определяем
радиус круга x_о,
равновеликого площади прямоугольника

F
= a ∙ b,
(3.19)

гдеa
и b– стороны
равновеликого кругу прямоугольника.

3. По формуле

Q=

определяем
предварительный расход кольцевого
дренажа Q_прв.

4. Пользуясь формулой
определения захватной способности
колодца

g_зкв
=

гдеg_зкв
– захватная способность колодца;

V_q
= 65

составляем
два неравенства дляn
–2 колодцев:

q_зквn
> Q_прв
(3.23)

и

q_зкв(n
–2) Q_прв. (3.24)

Так,
дляn
колодцев

g_зкв
= 2,
(3.25)

гдеу_п
=, (3.26)

а
для n-2
колодцев

g_зкв
= 2,
(3.27)

гдеу_n-2
=.
(3.28)

Радиусом кольца
задаемся.

Из
неравенств (3.23) и (3.24) подбором определяем
четное количество колодцев и распределяем
их по контуру площадки.

5.
По плану площадки определяем расстояние
от центра А
до каждого из колодцев
х₁,х₂,
…, х_n.По формуле
(3.20) определяем уточненный расход воды
кольцевого дренажа Q.

6. Далее подсчитывают
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6, симметрично расположенного
с колодцами 1, 4, 9, составляют схему и
вычисляют расстояния от колодца 6 до
других колодцев: х₁,х₂,
…, х_n.
При
этом х₆
= r.
Пользуясь формулой (3.29), определяем у₆:

у₆
=(3.29)

Подобным способом
определяют уровни грунтовых вод всех
колодцев и составляют схемы депрессионных
кривых.

Если необходимое
понижение уровня грунтовых вод на
площадке не достигнуто, то изменяют
число колодцев и их размещение.

2.Расчет
кольцевого вертикального дренажа

Для понижения
уровня подземных вод на участке
расположения одного из цехов завода
запроектирован кольцевой дренаж
вертикального типа, состоящий из ряда
трубчатых колодцев, расположенных по
прямому контуру защищаемого сооружения
размером 40х60 м.

Отметка площадки
в среднем 131,5м. Отметка водоупора (глина
юрского возраста) 177,5м. Выше глин лежат
аллювиальные крупнозернистые пески,
прикрытые с поверхности слоем суглинка
мощностью 1–2 м. Коэффициент фильтрации
песков 20 м/сут. Подземные воды залегают
на отметке 130м, т.е. примерно на 1,5м ниже
поверхности земли.

Для того чтобы не
было подтопления заглубленных подвальных
помещений, уровень подземных вод должен
быть понижен примерно до отметки 125м.

Принимаем
радиус колодцев r
= 0,1м, величину понижения уровня воды в
центре площадки

S
= 130 — 125 = 5м.

Величина
водоносного слоя Е
= 130м — 117,5м = 12,5м.

Порядок
расчета
следующий:

2.1.
Определяем радиус действия дренажа по
формуле (3.17)

R
= 2S
м.

2.2. Глубину воды в
грунте в центре действия колодцев
получим

у_а
= Н —S = 12,5 м — 5 м =
7,5 м.

2.3. Радиус круга,
равновеликого защищаемой площади, будет
равен

х_о
=м.

2.4.
Предварительный расход кольцевого
дренажа определяем по формуле (3.20)

Q_прв
=м3/сут.

2.5.
Пользуясь формулой (9.5), определяющей
захватную способностью колодца,
рассчитываем количество колодцев n,
пользуясь такими двумя неравенствами

q_зкаn
> Q_пра
и q_зкв(n-2)
пра
или

2
> 3,14 ∙0,1∙ V_g
∙у_п
n
> 3600 и 2∙ 3.14∙ 0.1 ∙V_gу_n-2(n-2)

При
этом V_g
= 60

Задаемся
количеством колодцев n
= 10. Тогда по формуле (3.26)

у₁₀
=м.

По формуле

y₈
=м.

Проверяем
принятое число колодцев n
= 10 по двум неравенствам

2
∙3,14∙0,1∙ 126,8 ∙5∙10 = 4000 м3/сут
> 3600 м3/сут

2
∙3,14∙ 0,1 ∙126,8∙ 4,5 ∙8 = 2900 м3/сут
3/сут.

Распределяем
эти колодцы по контуру цеха.

2.6.
Подсчитываем уточненный расход воды
по формуле (3.20).

Для
этого подсчитываем по плану цеха
расстояние от его центра А
до отдельных колодцев

х₁
= х₄
= х₆= х₉
= 36м;

х₅
= х₁₀
= 30м;

х₁
= х₃
= х₇
= х₈
= 22м.

ТогдаQ
=м3/сут.

2.7. Подсчитываем
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6 (симметрично расположенного
с колодцами 1, 4 и 9) составляем схему и
вычисляем расстояние от колодца 6 до
других колодцев (рис. 9в):х₁,х₂
…..х₁₀.

При
этом х₆
= r.
Тогда по формуле (3.29) получим

y₆
=6,3
м.

9.2.8.Проверяем
захватную способность колодца

g_зкв= 2∙3,14 ∙0,1
∙126,8∙ 6,3 = 540 м3/сут
> 390 м3/сут,

где
390 =

2.9. Подсчитаем
уровни грунтовой воды по группе колодцев
2, 3, 7, 8. Пользуясь тем же методом, определяем

у₇
= 5,85м.

По колодцам 5 и 10
получим

у₅
= 9,95м.

2.10. Строим продольные
профили по равным сечениям колодцев и
проверяем необходимое понижение
подземных вод на площадке. Если это
понижение не достигнуто, то изменяют
число колодцев и их размещение.

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Наглядно про выбор дренажных труб смотрите в следующем видео:

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Как осушить участок без дрен

Канавы по периметру и вокруг участка

Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.

Цена дренажной системы «под ключ» в разных регионах разная, но в среднем составляет 2000 руб. за 1 погонный метр.

Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.

Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:

1. Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м2). Это сырьё выступает в качестве природного дренажа
2. Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
3. Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
4. Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.

Спирея: описание 12 популярных видов, посадка в открытом грунте, уход, особенности для разных климатических зон включая Сибирь (80+ Фото & Видео) +Отзывы

Стоимость дренажа

Подсчитать, во что обойдется устройство дренажа на участке своими руками, поможет составленный специалистами проект. На практике вся калькуляция ведется в расчете за один погонный метр. Фирмы, которые оказывают услугу «под ключ», в среднем, берут по 1500 рублей за погонный метр дренажа. На создание колодцев (смотровых, дренажных, сборных) также есть примерные цены. Стоимость зависит от глубины установки системы, рельефа местности и региона.

Самостоятельное изготовление системы обойдется вам примерно вдвое дешевле, чем запросят фирмачи. Это, конечно, в том случае, если вы будете использовать качественные материалы и делать все по ранее составленному проекту. Проект и все материалы для устройства дренажа вы можете купить в компании Водолов, а прокладку дренажной системы выполнить самостоятельно с помощью консультации наших инженеров-проектировщиков.

Споры с соседями

Соседская система дренажа сливает воду на ваш участок

Иногда возникают неприятные ситуации, когда соседи при обустройстве дренажа монтируют конструкции так, что вся вода стекает на участок.

Если договориться мирным способом не удаётся, можно ответить обидчику таким образом:

• засыпать границу своего участка глиной
• поднять уровень грунта дополнительной почвой
• сделать земляную насыпь по периметру

Дренажная система

Правильно сделанный на садовом или дачном участке дренаж помогает решить существующие проблемы и предотвратить появление новых неприятностей. Несмотря на то что монтаж осушительной системы кажется сложным и долгим процессом, сделать его самостоятельно возможно. Дренаж своими руками такой же эффективный, но гораздо доступнее в финансовом плане.

Советы опытного ландшафтного дизайнера, как сделать дренаж на участке своими руками, представлены в коротком обучающем видео:

ВИДЕО: Дренаж участка. Советы и рекомендации

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

О том, как обустроить закрытую дренажную систему на даче рассказывается в ролике:

ВИДЕО: Осушение участка. Дренаж своими руками

Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

8.6
Total Score

Дренаж участка

Актуальность информации

8.5

Доступность применения

7.5

Раскрытие темы

9

Достоверность информации

9.5

Оценки покупателей: Будьте первым!

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

Цена на обустройство дренажа складывается и зависит от следующих условий:

• Площадь участка (расчет стоимости зависит от протяженности каналов);
• Комплекс необходимых работ;
• Угол уклона (высота между верхней и нижней точками траншеи);
• Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
• Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Наглядно про системы дренажа смотрите в видео:

Заключение

Обустройство дренажной системы на загородных участках – это необходимое условие для комфортного проживания в частном доме. Правильный выбор схемы дренажа и корректная его установка помогут защитить фундамент здания от пагубного влияния влаги, что обеспечит долгий срок службы всей конструкции. Можно провести обустройство дренажной системы самостоятельно, но лучше довериться профессионалам, которые качественно и быстро произведут все необходимые работы.
