Какие бывают виды арматуры, их марки и типы

Стержневая арматура по типу профиля

В монолитном строительстве и при изготовлении стандартных ЖБИ применяется арматура с гладкой либо рельефной поверхностью.

Гладкая арматура

Арматура с абсолютно гладкой поверхностью не способна дать максимально надежное сцепление с бетонной смесью. Ее применяют для усиления элементов, не подвергающихся экстремально высоким нагрузкам. Прутки круглого сечения монтируются в кирпичную кладку несущих стен, в песчано-цементную стяжку полов и площадок, под тротуарную плитку.

Гладкая арматура.

Рифленая арматура

Рифленая арматура имеет развитую наружную поверхность, за счет которой она прочно удерживается внутри бетонного слоя.

Различают три вида рифления:

• кольцеобразное;
• серповидное;
• смешанное.

Кольцевое рифление

Такая арматура имеет хорошее сцепление с бетоном, но при эксплуатации в условиях повышенных нагрузок может наблюдаться разрыв прутка в зоне наименьшего поперечного сечения.

Кольцевое рифление арматуры.

Серповидное рифление

Стержни серповидного профиля не имеют ярко выраженных слабых зон, но обладают худшим сцеплением с бетоном.

Серповидное рифление арматуры.

Смешанное рифление

Изделия смешанного типа лишены перечисленных недостатков, но требуют более сложной технологии изготовления, поэтому дорого стоят.

Смешанное рифление арматуры.

Материал изготовления и геометрические особенности арматуры гладкого и периодического профиля по ГОСТ 5781-82 собраны в таблице №3.

Таблица 3. Требования к арматуре различных классов

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

Сфера применения и вычисление веса арматуры 10 мм за метр

Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.

Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.

Общие характеристики арматуры 10 следующие:

• диаметр стержня – 10 мм;
• в одной тонне насчитывается 1622 м проката;
• вес 1 метра арматуры 10 мм – 616,5 г;
• допустимая погрешность при расчете веса составляет +6%;
• классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.

Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:

1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.

Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации

Вес арматуры, сколько метров в 1 тонне?

При строительстве необходимо иметь точное представление о том, какой вес имеет вся армированная конструкция в целом. На это есть ряд причин:

• Это позволяет выдерживать технологию армирования.
• Гарантирует необходимую надежность конструкции.
• Удобнее высчитать общую стоимость сооружения.

Наибольшее внимание уделено стержню с диаметром в 12 мм, потому что это минимальное значение диаметра, который допускается к использованию при создании конструкций для ленточного фундамента

Ну и конечно же, не стоит забывать о том значимом факторе, что при постройке, очень важно в точности знать, сколько метров арматуры потребуется для одной тонны планируемой продукции

Сколько весит арматура а также количество арматуры в тонне, таблица:

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм).

Размер арматуры (номинальный диаметр стержня)	Вес 1 м арматуры, теоретическая, кг	Кол-во метров арматуры в 1 тонне, м.
4	0,099	10101,010
5	0,154	6493,506
6	0,222	4504,504
8	0,395	2531,645
10	0,617	1620,745
12	0,888	1126,126
14	1,210	826,446
16	1,580	632,911
18	2,000	500,000
20	2,470	404,858
22	2,980	335,570
25	3,850	259,740
28	4,830	207,037
32	6,310	158,478
36	7,990	125,156
40	9,870	101,317
45	12,480	80,128
50	15,410	64,892
55	18,650	53,619
60	22,190	45,065
70	30,210	33,101
80	39,460	25,342

Судя по этой таблице, 1126 метров арматуры с диаметром 12 мм составляют одну тонну изделия. По данной таблице также можно узнать, длину арматуры в одном килограмме и ее массу в одном метре всех размеров.

Эти значения пригодятся вам при непосредственном использовании металлического стержня, если вам, к примеру, необходимо узнать, какова масса всей арматуры, используемой при постройке здания. Для этого вам нужно лишь сложить все длины арматурных стержней и затем сумму умножить на вес 1 п/м.

Следует отметить, что арматура 10 мм все же существует и применяется при заливке фундаментов. Но это встречается только в поперечном, то есть во вспомогательном армировании. Помимо этих факторов не стоит забывать и то, что сварке подлежат лишь те стержни, которые имеют в своей маркировке символ «С». Весь этот длинный процесс необходим, так как при строительстве необходимо знать длину арматуры, а при ее закупке важна масса (вес).

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А-I (А240)	6-40
А-II (А300)	10-80
Ас-II (Ас300)	10-32 (36-40)
А-III (А400)	6-40
А-IV (А600)	(6-8) 10-32 (36-40)
А-V (А800)	(6-8) 10-32 (36-40)
А-VI (А1000)	10-22
Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Не стоит забывать и о том, что число стержней в тонне может варьироваться, потому как это напрямую зависит от их длины. К примеру, стержней длиной 10 метров понадобится гораздо меньше, чем стержней с таким же диаметром, но длинной в 2 м.

Классификация

В строительстве существует огромное количество операций, где присутствие арматуры обязательно. Все процессы разные, каждому предъявляются свои требования. Поэтому даже профессионалы не всегда могут сказать, где и какая арматура должна использоваться. Поэтому и была проведена классификация арматурных стержней, цель которой – упростить выбор и провести унификацию продукции.

Горячекатаная арматура

Стальная арматура делится на классы в зависимости от разных параметров.

1. По технологии изготовления она относится к категориям горячекатаной, холоднодеформированной и катаной.
2. По типу профиля: рифленая и гладкая. К первой относятся классы А2, А3, А4 и А5, ко второй А1.
3. По эксплуатационным условиям: напрягаемая и ненапрягаемая. В первом случае сооружения каркаса или армирующей сетки арматуру натягивают, заливают бетоном, а после его высыхания освобождают. Происходит сжатие стали, которая сжимает и бетонную конструкцию.
4. По ориентации в арматурных каркасах она может быть продольной или поперечной. В продольных рядах арматурные стержни класса А1 устанавливать не рекомендуется. И подвергать ее сварке нельзя.

Технология производства холоднодеформированной арматуры

Отдельно в классификации стоит  разделение по химическому составу металла (стали). Три позиции:

1. В основе лежит класс прочности. Он разделяется на несколько позиций. Существует разные обозначения типов арматуры, поэтому иногда потребители путаются. К примеру, класс А1, он же АI или А240. Соответственно А2-AII-А300; А3-АIII-А400; А4-АIV-А500; А5-АV-А600 и так далее.
2. Производители выпускают термически упрочненную арматуру, в маркировку которой входит буква «т». Здесь шесть классов. Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Если просто, то в процессе производства арматурных стержней при горячей деформации производят дополнительное быстрое охлаждение, за счет чего увеличиваются прочностные характеристики металла.
3. По степени окисления: СП – спокойная, КП – кипящая, ПС – полуспокойная. В основе разделения лежит технология производства. К примеру, кипящая сталь получила название, потому что в процессе заливки из нее бурно выделяются газы, она кипит. Это самая низкосортная сталь за счет образования внутри большого количества пор от выделяющегося газа. Из трех групп при сооружении арматурных каркасов и сеток лучше выбирать спокойную.

При выборе обращайте внимание на арматурные классы. Они определяют в какую конструкцию какую арматуру надо укладывать

По классам четко проведено разделение основных параметров и характеристик стального профиля. А именно диаметра, предела прочности на разрыв и исходного материала, из которого изделие выпускается. Ниже приведена упрощенная таблица, в которой параметры разбросаны в зависимости от класса арматурных стержней.

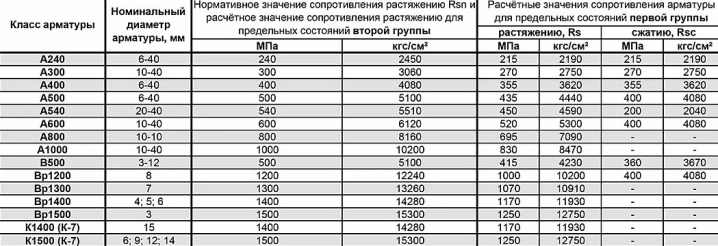

Таблица арматурных классов

1 Азы определения площади сечения рифленой арматуры – каков диаметр?

Как известно, величина поперечной площади изделий круглого сечения зависит от их диаметра. Собственно по этому параметру она и рассчитывается. А в таблицах ГОСТов и других справочников на арматуру величины поперечного сечения указываются для соответствующих ее номинальных диаметров. То есть, чтобы выяснить площадь сечения того или иного изделия в поперечнике, сначала необходимо определить его диаметр. А уже потом следует сделать самостоятельный расчет либо посмотреть искомое значение в таблицах ГОСТа или справочника.

Площадь поперечного сечения рифленой арматуры

Как правило, диаметр должен быть указан в маркировке арматуры прямо на ней или в спецификации (других сопроводительных документах – например, в накладных) производителя на поставляемое арматурное изделие. Если таких отметок нет, то диаметр можно определить с помощью замера. Для этого лучше всего использовать такой измерительный инструмент, как штангенциркуль. Причем проще всего, разумеется, определить замером диаметр гладкой арматуры – правильного круглого поперечного сечения, то есть без рифления. При этом результатом обмера, скорее всего, будет какое-то значение, отличающееся от стандартных номинальных диаметров (указаны в ГОСТах на соответствующие арматурные изделия и в таблице ниже).

Это связано с определенными неточностями в изготовлении, которые допускаются стандартами. Величина такой погрешности регламентируется для каждого типа арматуры соответствующим для нее ГОСТом. Так вот, если результат обмера отличается от стандартных размеров, то его нужно округлить в большую или меньшую сторону до ближайшего по величине номинального диаметра, указанного в ГОСТе и таблице ниже. Это и будет определенный замером диаметр. Пользоваться для расчетов фактически замеренным не стоит по той причине, что на протяжении (вдоль длины) всего изделия размер может меняться в пределах допустимых отклонений и в большую, и в меньшую сторону.

В случае обмера диаметра рифленой арматуры в зависимости от ее типа (все виды указаны в статье «Марки и классы арматурных изделий») могут возникнуть некоторые нюансы. Так, если это прутки стандарта 5781, 10884 или Р 52544-2006, а также проволока ГОСТ 6727 либо 7248, то замеренное значение сразу округляем до номинального стандартного размера, как это было рассмотрено выше. Когда речь идет о рифленой арматуре из композиционных материалов, изготовляемой по ГОСТ 31938, то выяснить замером, какого именно номинального диаметра ее изготовил производитель, не представляется возможным. Дело в том, что согласно этому ГОСТу допускается производить композиционные арматурные прутки не только стандартных размеров, указанных ниже в таблице, но и иных номинальных диаметров. А изготовитель должен в своих документах на поставляемую арматуру указать номинальные диаметр и площадь сечения.

Типы по прочности

Прочность арматурных стержней также бывает разная. Для того чтобы различать её, используется специальная маркировка.

A240

Стержни с гладким профилем. Самая непрочная продукция, в качестве рабочей никогда не используется. Обычно является вспомогательной, сдерживающей основные прутья.

А300

Такой тип уже начинает использоваться для рабочего армирования. Имеет кольцевой периодический профиль. Обширно применяется в частном строительстве или ремонте – за счёт того, что там нет высоких нагрузок, а значит, более прочных типов и не требуется.

А400 и А500

Используется на строительных площадках. Такая арматура производится в большом количестве, её легко найти и купить. Имеет обширный выбор диаметров.

Обладает высокой прочностью, за счёт чего применяется в конструкциях с предварительным напряжением.

А800 и А1000

Самый прочный из всех тип. Нужен для проектов высокой ответственности. Например, высотные и многопролетные здания, то есть там, где нагрузка на арматуру будет наибольшей.

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Классификация продукции

Для изготовления продукции используется сталь – это регламентировано по ГОСТ 52544-2006, СТО АСЧМ 7-93 и ТУ 14-1-5254-94. Есть также другие нормативы, указывающие характеристики и область использования.

Товар классифицируется по нескольким признакам:

• Назначение. В продаже есть следующие виды: Конструктивная. Также называется распределительной. Сечение прописывается по минимальному проценту армирования.
• Рабочая. Компенсирует основную нагрузку.
• Монтажная. Позволяет соединить в единый каркас рабочую и конструктивную арматуру.
• Анкерная. Используется в качестве закладных деталей.

Условия применения. По этому параметру выделяют напрягаемые и ненапрягаемые изделия.

Условия производства. Есть виды арматуры, созданные горячекатаным и холоднотянутым методом. В первом случае получается стержень, во втором – проволока.

Ориентация. Представлены два типа. Поперечный защищает от наклонных трещин, продольный – от вертикальных. Их сочетание усиливает все строение.

Меняется вес арматуры, диаметр, стоимость за один погонный метр. Знание таких характеристик позволяет подобрать товар под конкретную область установки.

Для удобства подбора товара, всем видам присваивается литера в маркировке. Она указывает на эксплуатационные характеристики. Условные обозначения собраны в таблице ниже:

Литера	Расшифровка
А	Стальной стержень.
В	Проволока.
К	Канат.
С	Арматура, подходящая для электросварки.
Т	Материал, прошедший термоупрочнение, выдерживает большие нагрузки.
В	Упрочнение проводилось методом вытяжки.
К	Даже под сильным напряжением, такой стальной каркас не теряет устойчивости к коррозийному растрескиванию.

Основные характеристики

Характеристиками металлопроката с рифлением считаются определенные особенности.

• Прочность сцепления с бетоном. Без рифления прутья, если они не сварены в единую каркасную решётку или трёхмерную конструкцию, выскользнут из бетона, стоит дать им продольную нагрузку, совпадающую с направлением их расположения. У зарифленных прутьев выскальзывание из бетона практически исключено.
• Надёжность: каркас в железобетоне изготавливается из прочных сортов стали. Бетон, окружающий сваренные прутья, не даёт им заржаветь, благодаря чему железобетонный монолит прослужит многие годы.
• Гибкость прутьев, дающая возможность возводить строения и сооружения нестандартных форм. Арматура довольно пластична, чтобы не сломаться, например, при землетрясении – сталь хорошо гасит вибрацию. По окончании сеанса вибрационного воздействия арматура выгнется обратно. При этом целостность строения или сооружения сохранится.
• Стойкость к появлению коррозии. В состав прутьев А-3 входят легирующие присадки, к примеру, марганец. Коррозионное воздействие сводится к минимуму – каркасы из данной арматуры годятся для установки в условиях самого непредсказуемого по земным меркам климата.
• Стойкость к перепаду температур. Например, при резком похолодании осенью металлокаркас не изменит структуру, не давая при этом бетону расходиться во все стороны. ЖБИ сохранит свою целостность в плане растрескивания и возможного крошения.
• Относительная легкость обработки. Сварка и связывание арматуры при помощи вязальной проволоки дают возможность возвести каркасно-монолитное строение практически любой формы, не опасаясь за его аварийность.
• Относительная дешевизна – арматурные прутья не обладают высокой ценой, что существенно снижает издержки на реконструкцию, строительство и обустройство территории.

Удельный вес однометрового отрезка отражён в нижеследующей выборке значений.

Толщина (в миллиметрах)	Масса погонного метра (в граммах)	Метраж (на тонну)	Сечение (в кв.мм)
6	222	4504,5	28,3
8	395	2531,65	50,3
10	617	1620,75	78,5
12	888	1126,13	113,1
14	1210	826,45	154
16	1580	632,91	201
18	2000	500	254
20	2470	404,86	314
22	2980	335,57	380
25	3850	259,74	491
28	4830	207,04	616
32	6310	158,48	804
36	7990	125,16	1018
40	9870	101,32	1257
45	12480	80,13	1500
50	15410	64,89	1963
55	18650	53,62	2376
60	22190	45,07	2827
70	30210	33,1	3848
80	39460	25,34	5027

Есть и другие характеристики, согласно нормативам ГОСТа.

Поперечные выпуклости располагаются в двухзаходном представлении: направо и налево. Угол между поперечными и продольными выступами различается у разных штырей, но поперечные выступы с любой из двух сторон всегда параллельны. Чем выше класс арматуры, тем меньше зазор между поперечными выступами, что даёт возможность штырю заклиниться в затвердевшем после заливки каркаса бетоне надёжнее. Это, в свою очередь, повысит общий запас прочности ЖБИ.

Примеры расчетов

Чтобы узнать, сколько весит 1 метр арматуры 12 мм, достаточно найти этот диаметр в первом столбце. В следующем дана масса 1 п.м. – 888 грамм. А в тонне всего 1126 метров или, если разделить это значение на длину прутка, почти 96 штук.

В проектной документации может быть указан только диаметр и масса арматуры без указания метража. При покупке поштучно придется подсчитать, сколько штук вам необходимо. Например, вам нужно купить 1,5 тонны арматуры 16 мм для устройства ленточного фундамента.

• Находим по таблице, сколько весит 1 метр арматуры – это 1,58 кг.
• Переводим 1,5 тонны в килограммы, умножая на 1000 – 1500 кг.
• Делим 1500 на 1, 58 и имеем 950 м.
• Или делим 1500 на 18,56 (вес одного прутка) и получаем 81 штуку.

Эти несложные расчеты позволят не только не ошибиться при покупке, но и проверить количество доставленного на площадку материала.

Когда нужно узнать, сколько будет весить определенное количество стержней, поступают наоборот: умножают вес прутков требуемого диаметра на их количество или метраж. Например, нужно купить 30 прутков, толщина арматуры 20 мм. При массе одного прутка 29 кг общий вес составит 30 х 29 = 870 кг.

Видео описание

Посмотрев это видео, вы сможете производить расчет арматуры несколькими способами:

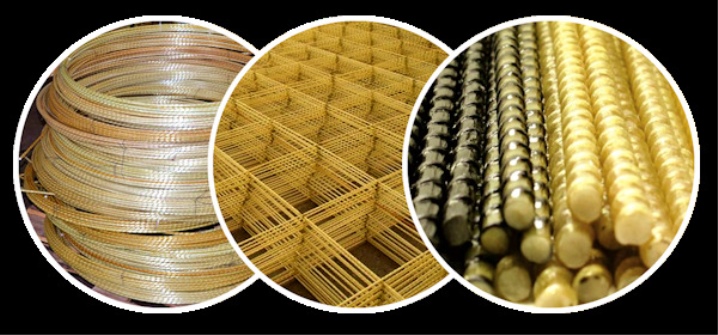

Вес композитной арматуры

Сейчас вместо стальных арматурных стержней все чаще используют стеклопластиковые. Они имеют массу достоинств, к числу которых относят и малый вес. Кроме того, стеклопластик обладает лучшей, чем у стали, прочностью на разрыв, что позволяет применять изделия меньшего диаметра. К примеру, 8-миллиметровый композитный стержень по своим физико-механическим характеристикам эквивалентен 12-миллиметровому стальному. Соответственно, нагрузка уменьшается ещё заметнее.

Таблица для определения эквивалента диаметров стальной и композитной арматурыИсточник luxkompozit.ru

Сравните, сколько весит метр арматуры 12 мм из стального сплава (890 г) и метр стеклопластикового стержня диаметром 8 мм (110 г). Разница в 8 раз.

Коротко о главном

Начиная строительство и заказывая материалы для него, важно уметь правильно их рассчитать и проконтролировать доставку, не давая поставщикам себя обмануть. Для этого нужно знать, сколько килограмм цемента в мешке, досок в кубометре, сколько кг в 1 метре арматуры диаметром 12 мм

Такие знания могут очень помочь и при расчетах нагрузок на строительные конструкции, и при решении вопросов транспортировки. В случае с арматурой все просто – достаточно только посмотреть в таблицу и найти в ней нужные данные.

Ориентировочные цены

Цена стальной арматуры имеет устойчивую тенденцию роста, поскольку ее производство требует больших энергозатрат. На сегодняшний день ориентировочные цены на стальной арматурный прокат таковы:

Сталь А500С, длина прутка 6 метров

Диаметр, мм	Цена за 1 тонну, руб.	Цена за 1 погонный метр, руб.
6	33 000	7,50
8	33 200	13,10
10	31 600	19,50
12	30 600	27,18
14	30 200	36,44
16	30 100	47,55
18	29 900	59,80
20	29 800	73,83
22	29 800	89,25
25	29 800	115,00
28	29 800	144,40
32	29 800	189,24
36	30 100	240, 60
40	30 100	298, 00

Тот, кто стремится сэкономить, должен обратить внимание на прайс-лист, в котором продавцы предлагают строительную арматуру немерной длины (от 6 до 11,7 метров). Она в среднем на 10-15% дешевле мерной и не уступает ей по качеству

Средние рыночные цены на композитную (стеклопластиковую) арматуру периодического профиля:

Диаметр (мм)	Цена за 1 м/п, руб.
АКС 6	11,6
АКС 7	15,9
АКС 8	18,0
АКС 10	26,1
АКС 12	36,9
АКС 14	47,8
АКС 16	59,0

Использование калькуляторов

Далеко не всем застройщикам под силу возиться с расчётами потребности в арматуре. Также существует риск ошибок, допущенных во время проектирования фундамента. Онлайн калькуляторы помогают точно рассчитать, сколько и какого вида нужно приготовить стальных стержней для формирования армокаркасов заливного фундамента.

Сервисы запрашивают исходные параметры такие, как:

1. Длина основания.
2. Ширина ленты.
3. Глубина заложения подошвы.
4. Диаметры арматуры продольного, вертикального и поперечного расположения.
5. Количество продольных стержней в поперечном сечении.
6. Количество рядов вертикальных и поперечных прутков и шаг между ними.
7. Сопротивление грунта.

Эти данные вводятся в окошки сервиса. После этого нужно мышкой кликнуть по полю «Рассчитать». После этого калькулятор покажет линейный погонаж каждого вида арматуры и его вес.

В интернете можно обнаружить несколько видов калькуляторов расчёта ЛФ, которые выдадут не только данные армирования, но и предложат лучшее расположение ветвей ленты, её ширину и высоту. Популярные калькуляторы найдете здесь и тут.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта

Дополнительная маркировка

Существуют также и некоторые дополнительные сведения об арматуре, которые сообщаются покупателю путём особой маркировки.

• Т – означает, что данное изделие является термически укреплённым. На последней стадии металл раскаляют докрасна и резко охлаждают. Происходит некая закалка, после которой арматура становится сильно крепче. Недорогая в производстве, из-за чего имеет большой спрос.
• В – также укреплённый вид, только уже не термически, а с помощью вытяжки. Стержни разогревают до 500 градусов и немного вытягивают в длину. После такой операции прочность стали также возрастает.
• К – устойчивость к коррозии. Другими словами, нержавеющий тип.
• С – арматура с высоким показателем свариваемости. Это может быть низкоуглеродный тип металла, который хорошо поддаётся сварке.

Для неметаллических видов арматуры существуют свои собственные обозначения в зависимости от материала их изготовления:

• АСК – из стекловолокна;
• АБК – из базальтового волокна;
• АУК – из углекомпозитного материала;
• ААК – из арамидокомпозитного материала;
• АКК – из разных видов материалов, то есть комбинированная.

Подробнее о видах и классах арматуры вы узнаете в следующем видео.

Правила и параметры расчёта

Подсчёт арматурных стержней состоит из двух частей: расчет продольной и расчет вертикальной и поперечной арматуры.

Продольные отрезки

Для формирования двухпоясного армирования устанавливают 4 продольных стержня периодического профиля по всему периметру фундамента. При длине ленты 24 м арматуры потребуется 24 х 4 = 96 м, с припусками это составит 100 м.

Вертикальные и поперечные прутки

Связанные между собой отрезки образуют раму, в углах которой проходят продольные стержни. Их подсчёт зависит от ширины и высоты ленты. При высоте 100 см и ширине 40 см ленты потребуются поперечные отрезки длиной 30 см и вертикальные связи высотой 92 см (вычитаем нижний зазор 50 мм и верхний защитный слой бетона 30 мм из 1000 мм).

Для периметра длиной 24 м и чередования рамок с промежутком 300 мм нетрудно подсчитать, что для вертикальных прутков понадобится гладких стержни ø 8 мм общей длиной (24000/300) х 2 х 0,92 м = 147,2 м. Потребность в поперечной арматуре составит(24000/300) х 2 х 0,3 = 48 м.

Итог

Исходя из предыдущего, можно суммировать потребность в арматуре для фундамента длиной 24 м:

• вертикальные прутки ø 8 мм – 150 м;
• поперечные стержни ø 6 мм – 50 м;
• продольная периодическая арматура ø 12 мм – 100 м.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

5 Ранжирование композитной арматуры стандарта 31938

Полимерную композитную арматуру (далее АКП) изготавливают только в виде стержней с периодическим профилем, который может быть различным, то есть любым, даже не регламентируемым ГОСТом 31938. Главное, чтобы он обеспечивал требуемую прочность и надежность сцепления поверхности прутка с бетоном как до, так и после воздействия на это соединение агрессивных сред.

Арматура стандарта 31938

Производят АКП из термореактивной смолы (ненасыщенной фенольной, эпоксидной, полиэфирной, винилэфирной либо иной органической) и армирующего наполнителя, который изготавливают из непрерывного волокна. Именно по типу последнего и произведена классификация изделий ГОСТа 31938. Всего изготавливают 5 видов АКП:

• АСК (стеклокомпозитную) – с армирующим непрерывным наполнителем из стекловолокна;
• АБК (базальтокомпозитную) – с непрерывным наполнителем из базальтоволокна;
• АУК (углекомпозитную) – с наполнителем из углеволокна;
• ААК (арамидокомпозитную) – с наполнителем из арамидного волокна;
• АКК (комбинированную композитную) – один из выше перечисленных полимерных композитов (арамидокомпозит либо углекомпозит, либо базальтокомпозит, либо стеклокомпозит), дополнительно наполненный другими одним или несколькими видами волокон.

Выпускают все виды АКП с номинальными диаметрами 4–32 мм. Допускается изготовление и с другими толщинами при условии, что эти изделия будут соответствовать требованиям ГОСТа 31938.

Физико-механические свойства АКП приведены в таблице 4, взятой из стандарта 31938.

Таблица 4.

Вид АКП	Предел прочности	Модуль упругости во время растяжения Ef, ГПа
при растяжении sВ, МПа	при сжатии sВС, МПа	при поперечном срезании τsh, МПа
не менее
АСК	800	300	150	50
АБК	800	300	150	50
АУК	1400	300	350	130
ААК	1400	300	190	70
АКК	1000	300	190	100

В документах изготовителя АКП могут быть приведены другие, более высокие величины для модуля упругости и предела прочности. В этом случае необходимо руководствоваться требованиями, указанными в документации производителя.

Также в ГОСТе 31938 приведены следующие физико-механические параметры, одинаковые по величине для всех видов АКП:

Классы прочности

Как уже неоднократно подчеркивалось, арматурная сталь должна быть крепка — но в каждом случае уровень требований к ней может отличаться. Установлен ряд категорий механической стабильности на основе условного предела текучести, отмеряемого в Н/мм2:

• А240С;

• А300С;

• А400С;

• А500С;

• А600;

• А600К;

• А800;

• А800К;

• А1000.

Первый тип — А240, или по более старому обозначению А1, – пластичен и хорошо переносит сильное охлаждение. Для А300 свойственны сечения от 10 до 80 мм. По сфере применения особых отличий от предыдущей группы нет. Арматура от А600 и более совершенная применяются главным образом в напряженных конструкциях. Но надо понимать, что конкретное решение должны обосновать инженеры и проектировщики.

Размеры арматуры 12 мм

Часто строительные конструкции на основе железобетона усиливают арматурой с размером (сечением) хлыста 12 мм. В таком случае профессионалы иногда говорят просто «арматура 12».

Изготовление подобного продукта может вестись из разнообразных сортов стали. Это сечение отвечает наименьшим требованиям, предъявляемым к строительству ленточных фундаментов с вязкой каркаса на 4 хлыста. Чтобы основание работало надежно, арматуру надо класть по стороне свыше 3 м. Не допускается применение стержней тоньше тех самых 12 мм, иначе о стабильности говорить не приходится.

Прочие размеры:

• овальность – максимум 0,12 см;
• метров проката на 1000 кг — 1126;
• величина – от 6 до 12;
• отклонение от длины — только в большую сторону (и максимум 0,1 м).

Арматура по назначению

Арматурные прутья при создании армирующего каркаса занимают строго определенное место. Существуют типы арматуры, отличающиеся своим положением и назначением.

Рабочая арматура

Рабочая арматура укладывается вдоль наиболее длинных элементов конструкции. Для ленточных фундаментов, плит перекрытия и несущих балок она занимает горизонтальное положение, а в сваях и колоннах – вертикальное. В этом случае она способна принять на себя растягивающие нагрузки, увеличив тем самым прочность и долговечность всей детали. Стержни этого класса всегда имеют переменное сечение. Они составляют основу каркаса.

Распределительная

Распределительная арматура считается вспомогательной. Она отвечает за соединение основных стержней в общий каркас с пространственной структурой. В этом случае нагрузки оптимально распределяются между несколькими элементами, что снижает риск повреждения любого из них. Такие стержни могут занимать горизонтальное и вертикальное положение. Оптимальная форма для них – рифленая, хотя в наименее ответственных деталях допускается применять гладкие прутки или куски труб.

Монтажная

Задача монтажной арматуры – обеспечить неизменность формы армирующего каркаса во время его транспортировки, помещения в опалубку и заливки раствором. Для этих целей применяют стержни с любой структурой поверхности.

1. Рабочая.

2. Распределительная.

3. Монтажная.
