Диаметры стальных труб: таблица, условные обозначения, формула расчета

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Условные диаметры труб

ГОСТ 28338-89 чётко регламентирует параметры и маркировку всех трубных изделий, независимо от материала их изготовления. И одним из важных здесь является условный проход тубы. Условным диаметром (просветом, проходом, ДУ) называют внутренний диаметр изделия, который отличается от наружного благодаря толщине стенок изделия.

Понимая и зная величину внутреннего просвета (ДУ) тубы, можно подобрать все соединительные элементы таким образом, чтобы система водопровода (канализации и пр.) имела единый и целостный вид без риска разгерметизации.

Исходя из этого, становится ясно, что условный проход всей продукции для монтажа канализационной или водопроводной магистрали — наиболее важный параметр, который способствует сборке прямой и качественно работающей системы.

Важно: первоначально условный проход трубы маркировался литерами ДУ. Сегодня это значение определяют литерами DN

Отметим, что чаще всего размерные параметры сборных элементов из чугуна или стали маркируются по внутреннему диаметру (условному просвету/ДУ), в то время как прокат из полимеров, меди и иногда стали маркируют по внешнему диаметру.

Размерная сетка трубного проката

Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.

Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.

Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.

Определение маркировки

Согласно установленных норм и стандартов сегодня условный проход обозначается литерами DN (ранее ДУ), а величина просвета маркируется в мм. Таким образом, если перед нами будет лежать туба с маркировкой DN150, это вовсе не значит, что её внутренний просвет равен этой величине. Такой маркировкой могут отмечать элементы с наружным и внутренним диаметрами 156/149 или элементы с наружным и внутренними сечениями 156/144 мм. Согласно таблице допустимых условных значений в ГОСТ 28338-89 и показатель 144 и показатель 149 мм округляют до условного сечения 150 мм.

А чтобы точно высчитать диаметр условного прохода для трубопровода, можно воспользоваться формулой:

В формуле значение Д(вн) означает внешний диаметр элемента круглого сечения. S — толщина его стенки.

К примеру, имеем отрез сечением DN110 мм с толщиной стенок 6 мм. Необходимо 110 отнять (6х2). Получим точный просвет труб, равный 98 мм.

Условные диаметры для труб из стали

Стальной металлопрокат имеет условные просветы, которые формируются в зависимости от способа производства элементов. Поэтому имеется таблица условных значений, которые сведены к следующим значениям:

• Для туб, изготовленных при использовании технологии горячего проката — 20-500 мм (в соответствии с ГОСТ 8732-78);
• Если изделия были произведены при использовании технологии холодного проката — значения сужаются до 5-250 мм (по ГОСТ 8734-75);
• Сварные тубы с наличием продольного шва — 10-1400 мм (в соответствии с ГОСТ 10704-91);
• Для сварных трубных элементов со швом в виде спирали — 160-2400 мм (ГОСТ 8696-74).

Важно: весь стальной металлопрокат имеет 38-значную размерную сетку с условными числовыми значениями для каждого диаметра. Кроме того, среди ассортимента стальных изделий имеются тубы с четырьмя специальными просветами, которые используются для пневматических и гидравлических магистралей

Условные значения диаметров для труб из полимеров

Параметры полимерных элементов для магистрали (трубопровода) круглого сечения регламентируются ГОСТ 18599-2001, где чётко прописано, что ассортимент изделий может выполняться в 32 типоразмерах. Их диапазон в размерном ряду составляет 10-1600 мм.

При этом все 32 типа размерного ряда пластиковых изделий дополнительно делят на четыре группы по толщине стенки изделия. Та, в свою очередь варьируется в диапазоне 2-70 мм. Сопротивляемость давлению внутри тубы для полимерных прокатов может быть в пределах 0,16-2 МПа.

Таким образом, понимая внутренний условный диаметр каждого элемента, можно максимально точно спроектировать магистраль (трубопровод), определив её внутреннее давление и пропускную способность сети.

Что такое номинальный размер трубы?

Номинальный размер трубы (NPS) — это число, определяющее размер трубы. Например, когда говорят труба 6”, 6” — это номинальный размер этой трубы. Он также зависит от размера трубы. Для размеров труб NPS 14 и выше, внешний диаметр такой же, как NPS. Чтобы понять эту концепцию, необходимо изучить способы изготовления труб.

Производство труб NPS 1/8 (DN 6) — NPS 12 (DN 300) основано на фиксированном наружном диаметре (OD). Таким образом, любое увеличение толщины стенки уменьшает внутренний диаметр (ID) трубы, и этот ID трубы приблизительно равен номинальному размеру.

Изготовление NPS 14 (DN350) и выше наружного диаметра трубы соответствует номинальному размеру трубы. Ниже представлен пример для большей ясности концепции.

OD в дюймах	OD в мм	Толщина в дюймах	Толщина в мм	ID в дюймах	ID в мм
Для трубы NPS 2 Shedule 40
2,375	60,3	0,154	3,91	2,067	52,5
Для трубы NPS 14 Shedule 40
14	350	0,438	11,13	13,124	333,3

Из приведенной выше таблицы видно, что для NPS 2, внутренний диаметр трубы находится рядом с номинальным размером трубы, а для NPS 14 внешний диаметр трубы такой же, как и номинальный диаметр.

Размер и толщина трубы 4″ Sch 80

Преобразовать размер в дюймах в мм можно умножив его на 25,4 и округлив следующим образом:

1. Наружный диаметр более 16 дюймов округляется до 1 мм
2. Наружный диаметр 16 дюймов и ниже округляется до ближайшего 0,1 мм
3. Толщина стенки трубы округляется до ближайших 0,01 мм.

Прямошовные электросварные трубы

Основная сфера применения прямошовных сварных труб – технологические трубопроводы, рассчитанные на среднее внутреннее давление, но при необходимости они вполне подойдут для монтажа металлоконструкций.

Стандарт стальных труб, созданных данных способом, определяется следующим образом:

• Технологические особенности производства сварных прямошовных труб регламентирует ГОСТ 10704-91;
• Согласно стандарту, внешний диаметр данного типа труб может варьироваться от 10 до 1420 мм, а толщина стенок – от 1 до 32 мм;
• Изделия, имеющие диаметр до 426 мм, могут выпускаться как в мерном, так и в немерном формате, а длина стальной трубы большего диаметра может быть только немерной;
• Кроме обычных труб, на производстве также могут создаваться изделия, имеющие усиленный сварной шов, но в таком случае регламентировать производственный процесс и габариты труб будет ГОСТ 10706.

Как измерить диаметр трубы

Если вы не профессиональный сантехник, на глаз определить размер трубы вряд ли сможете. А знать этот параметр надо, так как диаметры стальных труб — важный параметр. Эта величина потребуется, например, при замене трубопровода, установке новых фитингов и т.д. Вам нужен будет диаметр. С толщиной стенки определиться проще — чаще всего это 4 мм. Ее параметров достаточно для любого бытового трубопровода: водопровода (холодного или горячего), отопления. Измерить ее можно на спиле. Но если проверяете старые трубы, вполне может быть, что стенки истончились.

Итак, чтобы определить диаметр трубы, проще всего измерить ее поперечное сечение. Если есть доступ к срезу — используйте линейку или сантиметровую ленту. Если доступа к резу нет, может помочь рейсфедер.

Измерение диаметра трубы подручными средствами

Если рейсфедера нет, нужна будет сантиметровая лента или рулетка с гибким полотном. Надо измерить длину окружности и полученную цифру записать в миллиметрах. Чтобы вычислить диаметр трубы, надо эту цифру разделить на 3,14 (число π).

Как определить диаметр по длине окружности

Например, вы намерили 4,4 см, то есть 44 мм. Делим эту цифру на 3,14, получаем: 44/3,14 = 14 мм — это наружный диаметр трубы. Смотрим в таблицу, где приведены диаметры стальных труб. Больше всего похоже, что труба наша 13,5 мм диаметра, номинальным диаметром 8 мм. Небольшое несоответствие отнесем на неточность измерений.

Система отопления и водоснабжения стальными трубами

По способу производства выделяют:

• сварные,
• бесшовные.

Наиболее часто в отоплении дома используют стальные сварные трубы, и редко стальные бесшовные (цельнотянутые) трубы. Стальные изделия изготовляют из мягкой углеродистой стали, что облегчает процесс их гибки, выполнение резьбы и различных монтажных операций. Стоимость бесшовных выше, чем сварных, но они более надежны в эксплуатации и их рекомендуется использовать в местах, труднодоступных для ремонта.

Толщина труб отопления

Сварные стальные водогазопроводные (ГОСТ 3262-75) изготовляют сваркой встык диаметром от 6 до 150 мм, толщиной стенки от 1,8 до 5,5 мм. Водогазопроводные трубки применяют в жилом и промышленном строительстве для газо- водо- и воздухопроводов, а также для систем центрального отопления. По толщине стенки они делятся на легкие, обыкновенные и усиленные; в зависимости от способа получения резьбы — под нарезку и под накатку.

Бесшовные, как следует из названия, не имеют сварного шва или другого соединения, и изготовлены одним из способов ковки, прокатки, волочения или прессования.

Бесшовные в свою очередь, делятся на:

• холоднодеформированные,
• горячедеформированные.

Горячедеформированные — это, деформированные при температуре выше температуры рекристаллизации (напряжения текучести и уровень деформационного упрочнения уменьшаются с увеличением температуры, поэтому для деформации требуется силы меньше, чем при холодной обработке).

Холоднодеформированные бесшовные, производятся способом холодной деформации.

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
2. Номинальный диаметр труб (Дн Dn,).
3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
4. Толщина стенок труб – важный сопутствующий параметр.
5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

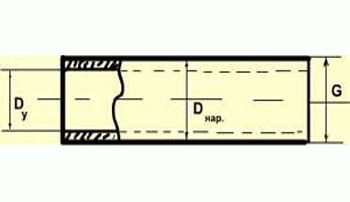

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

• D – внутренний диаметр необходимых труб;
• Q — это тепловой поток, измеряемый в кВт;
• V обозначает скорость теплоносителя, в метрах в секунду;
• DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
• sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

Размеры стальных водопроводных труб

Стальные трубы могут применяться в системах газо- и водоснабжения, системах отопления, а также в качестве элементов металлоконструкций.

Основные размеры водопроводных труб из стали установлены ГОСТом 3262-75. В этом стандарте установлены: наружный диаметр, масса, толщина стенки для труб различных серий. Для удобства мы добавили в следующую таблицу, общепринятые обозначения диаметра резьбы, выполняемой на трубах, в дюймах.

Трубы могут быть изготовлены обычной и повышенной точности.

Обозначение стальных водопроводных труб

В обозначении стальной трубы указываются следующие параметры.

• При необходимости в обозначении также, указывают:
• мерную длину
• дополнительные параметры, обозначаются буквой после слова Труба
  • буква У для усиленных
  • буква Л для легких
  • буква Р для труб с резьбой
  • буква Н для легких под накатку
  • буква Д для труб с длинной резьбой
  • буква Ц для оцинкованных
• повышенную точность обозначают буквой П, после условного диаметра трубы

Пример обозначения стальной трубы

Рассмотрим приемр обозначения оцинкованной стальной трубы с резьбой с диаметром условного прохода 15мм (1/2), с толщиной стенки 2,8 мм, мерной длины 4 метра

Как узнать наружный и внутренний диаметр стальной трубы

С помощью таблицы, представленной в начале статьи несложно узнать наружный и внутренний диаметры водопроводной трубы, которую в обиходе чаще называют в “дюймовых величинах”.

Наружный диаметр трубыуказан в таблице напротив обозначения в дюймах.

Для определения внутреннего диаметра необходимо от наружнего диаметра отнять удвоенную величину толщину стенки.

В качестве примера, узнаем внутренний диаметры трубы размером 1 дюйм обыкновенной серии. Находим в таблице напротив обозначения 1 дюйм значение наружного диаметра 33,5 мм, а также толщину стенки для обыкновенных труб – 3,2.

Производим несложные вычисления: 33,5-3,2х2=27,1мм

Внутренний диаметр “дюймовой трубы” – 27,1 мм.

Стальные трубы: производство, разновидности и область применения

Стальные трубы используются везде, но в особом почете материал у водопроводчиков и промышленных инженеров. Универсальность обеспечивает высокий спрос, а там, где есть спрос, есть и предложение.

Классификатор	Составляющие	Популярность (из 5 ★)
Форма	круглые	★★★★★
овальные	★★
квадратные	★★★
прямоугольные	★★★★
Изготовление	бесшовные	★★★★★
сварные/электросварные	★★★
прямой/спиральный шов	★★★★
холоднокатаные	★★★★
горячекатаные	★★★★
Материал	сталь	★★★★★
оцинковка	★★★
Назначение	водо- газопроводные	★★★★
универсальные	★★★★★
специализированные	★★

Чтобы стало понятнее, советуется изучить ГОСТы в направлении – четкие стандарты, регламентирующие качество и назначение каждой из разновидностей труб. Располагая оговоренной информацией, человек сможет не только верно подобрать диаметр и толщину трубного проката, но и минимизировать риски проектирования.

Наиболее точно отображает область применения труб – тип изготовления. По нему далее и будет произведён краткий экскурс проката.

1) Бесшовные стальные трубы

Линии сварки у изделий нет, что возможно благодаря технологии изготовления материалов

Выделяют горячекатаные и холоднокатаные стальные бесшовные трубы. В 90% случаев сырьевой основой таких труб является высокопрочная сталь. Сплавы обязаны содержать легированные добавки из тугоплавких и высокопрочных элементов.

Преимущества бесшовных изделий	Недостатки бесшовных стальных труб
Хорошая теплопроводимость	Сложности при монтаже
Слабое линейное расширение	Большая стоимость
При толстых стенках высокая антикоррозийная стойкость	Высокий вес

Большинство показателей подано в ГОСТ 734-75 и 8733-74 + ГОСТ 8732-78 и 731-74 для горячедеформированных стальных труб.

Как изготовляются бесшовные трубы стального типа:

1. Нагрев заготовки.
2. Раскрой заготовки на мерные длины.
3. Преобразование заготовки из стали в гильзообразную форму.
4. Заготовку прокатывают на стане непрерывного типа.
5. Редуцирование.
6. Калибровка.
7. Охлаждение.
8. Резка

Чтобы исключить внутреннее напряжение, в конце пути трубы подвергаются обжиганию. Основные области применения – газо- водопроводы, промышленные трубопроводные системы и химическая промышленность.

2) Электросварные стальные трубы

наличие шва соединения. Он классифицируется на прямой и спиральный.методов сварки

Технология изготовления электросварных труб:

1. Стальные листы разрезаются на одинаковые стальные полосы.
2. Производится сварка ленты.
3. Деформирование ленты в вальцах.
4. Сваривание шва.
5. Калибровка трубы в вальцах.
6. Контроль качества шва через ультразвук или гамма-просвечивание.
7. Нарезка.

Благодаря спиралевидному шву, полученная труба имеет преимущество перед конкурентами в отношении прочности на разрыв. Регуляционная деятельность по качеству производится через ГОСТ 10704-91/10705-80/10706-80/8696-74/20295-85/3262-75.

Детальнее по сортаменту стальных труб, и ГОСТам к ним расскажет таблица выше. В ней определен ассортимент с наибольшим уровнем спроса. Поданы допустимые диаметры + представлены основные сферы применения того или иного формата в быту/промышленности.

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

• возьмем изделие с наружной толщиной 1”, который должен приравниваться к 25,4 мм;
• диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

• ½” — 20,4…20,7 мм;
• ¾” — 25,9…26,2 мм;
• 1” — 32,7…33,0 мм;
• 1½” — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры
