Детектор (индикатор) скрытой проводки

1 Bosch GMS 120 Professional

Если за производство какого-либо инструмента берется немецкая компания Бош, можно быть на сто процентов уверенным, что они выпустят лучший продукт с самыми высокими характеристиками, а его единственным недостатком будет цена. Детектор скрытой проводки не стал исключением, и перечислять все его преимущества придется очень долго. Прибор способен не только находить в стене различные материалы, но и различать их между собой. Он точно определяет, где стальной гвоздь, а где медный провод, а в дополнение еще и обнаруживает деревянные структуры и все это на максимальной глубине.

Поиск дерева осуществляется на глубине до 40 миллиметров, а металлов аж на 80. Это лучший показатель, и с ним сложно конкурировать. Также выделяется точность позиционирования. Провод в стене обнаруживается с погрешностью всего в пару миллиметров, а для нанесения разметки на корпусе предусмотрено специальное отверстие. Именно под ним будет находиться проводка, и для ее поиска не нужно наличие напряжения. По сути это металлоискатель, но с ограниченным радиусом действия и небольшой глубиной. Отличный вариант для профессиональных электриков и ремонтников.

Обновлено: 24-10-2019

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Лучшие детекторы проводки среднего класса

Bosch GMS 120 Professional

Хороший универсальный детектор, который способен «видеть» проводку под напряжением на глубине до 50 мм, сталь — до 120. При поиске обесточенной проводки придется рассчитывать на «цветной» режим с максимальной глубиной обнаружения 80 мм. Поиск дерева возможен на глубине до 38 мм.

Индикация у прибора двойная — жидкокристаллический дисплей и меняющий цвет ободок «глазка», через который можно карандашом или тонким маркером сразу отметить найденное место. Правда, стоит отметить особенность прибора, на которую не всегда обращают внимания (инструкции-то принято читать, когда что-то сломается, как известно): длительность автокалибровки у прибора после включения составляет не менее 8 секунд, и все это время он должен быть гарантированно отдален от металла, иначе начнет показывать если не «погоду на Марсе», то «среднюю температуру по больнице» — точно. Также не стоит забывать и о ручной калибровке, выполняя условия, указанные в той же инструкции.

Любопытная особенность GMS 120 — отдельный режим «гипсокартон», в котором, кстати, прибор может находить и пластиковые трубы с водой. Остальной набор режимов традиционен — «металл», «неметалл», «провод под током».

Увы, несмотря на принадлежность к «синей» профессиональной серии, прибор не отнести к по-настоящему профессиональным — это не тот случай, когда у «Боша» получилось все, как задумано. Прибор все-таки недостаточно «дальнобоен», да и элементарно капризен к рабочим условиям.

• Неплохая чувствительность к металлу
• Удобство разметки

• Нет индикации глубины
• Чувствительность к условиям работы и необходимость в регулярной калибровке для поддержания точности

ADA instruments Wall Scanner 120 PROF

В целом прибор интересен, если уметь им пользоваться (о нюансах детекторов такого типа — ниже). Правда, используя все ту же «Крону», он не отличается экономичностью, запасную батарейку стоит иметь под руками всегда.

• Неплохой режим поиска металла
• Достаточно удобный корпус

• Высоковата чувствительность к помехам в режиме поиска проводки
• Бессмысленная пробка в отверстии датчика

Bosch UniversalDetect

Платим мы здесь в основном за цветной экран, выдающий ни много ни мало «живую» анимированную справку по эксплуатации: прибор для тех, кто инструкции на бумаге не читает принципиально. В остальном же детектор как детектор, ничего необычного. Но в руке сидит удобно, с разметкой точек, как у ADA, глупых проблем нет (отверстие открытое), так что и он имеет право на покупку.

• Поиск проводки под напряжением, металла, дерева
• Справка под рукой
• Питание от батареек ААА, а не от «Кроны»

• Рабочие характеристики слабоваты для этой цены
• Невозможность поиска многожильной проводки без напряжения в режиме «Металл» (прямо указано в инструкции)

ELITECH Д 100

А вот дисплей у него ужасен — похоже, взят он от радиоконструкторов с Алиэкспресса типа «цветной экран Ардуино горячий свободная доставка», маленький и неразборчивый (зато цветной, да). Он мал по размеру, тускловат, да и углы обзора у него не лучшие. Честно говоря, обычный черно-белый экран тут был бы и удобнее, и уместнее.

Как пользоваться?

Перед началом использования детектора проводки необходимо ознакомиться с инструкцией от производителя. Хотя большая часть эксплуатационных характеристик на разных моделях приборов совпадает, у какой-либо отдельной модели могут присутствовать дополнительные параметры и ряд технических требований, обязательных к соблюдению.

Первостепенного внимания заслуживает раздел безопасности. Стоит изучить указания производителя, которые позволят эксплуатировать детектор без вреда для жизни и здоровья. В перечень таких указаний могут включаться пункты, объясняющие правила зарядки аккумулятора, его замены, возможности взаимодействия прибора с разными средами (влажными, сухими) и другие. Рекомендуется неукоснительно следовать предписаниям. Их нарушение может повлечь за собой выход из строя детектора или возникновение чрезвычайных ситуаций (перегрева, взрыва батареи и других).

В инструкции от производителя должна быть указана схема, объясняющая назначение кнопок, индикаций дисплея и корпуса.

Спонтанное нажатие клавиш детектора может привести к сбросу настроек и негативно скажется на работе прибора в целом.

Детектор стандартного образца имеет на передней панели следующие клавиши:

• включение/отключение;
• переключатель режимов работы;
• калибровка сигнала.

Кнопка включения и отключения обозначена характерным знаком в виде разомкнутой окружности с вертикальной линией в центре. После каждого использования детектора его необходимо отключать посредством нажатия на эту клавишу. Это позволит снизить расход энергии аккумуляторной батареи и продлит срок службы аппарата.

Переключатель режимов работы предназначен для выбора способов обнаружения проводки: при помощи генерации магнитного поля, обнаружения вихревых потоков МП или комбинированного способа. Некоторые модели детекторов снабжены датчиками, позволяющими выявлять наличие не только металла, но и дерева. Переключение на режим определения того или иного материала также осуществляется нажатием соответствующей клавиши.

Калибровочная кнопка предназначена для стабилизации работы прибора перед началом поиска проводки. Для выполнения данной операции необходимо нажать эту клавишу и поднести рабочую поверхность детектора к образцу выбранного материала.

На корпусе аппарата располагаются светодиоды, цвет которых позволит определить близость или удаленность предмета поиска. Если горит зеленый индикатор – проводки под антенной нет. Если горит красный – есть. В некоторых моделях детекторов значение светового сигнала индикаторов инвертировано.

Иногда такая гравировка отсутствует. Это означает, что разметочная шкала выводится прямо на дисплей. Данный прибор оснащается звуковым динамиком. Соответствующие отверстия в корпусе свидетельствуют о месте его расположения.

На дисплее также отражены данные о глубине залегания проводки или другого материала, данные калибровки, индикатор режима, уровень заряда батареи и другие показатели, наличие которых определяется техническими характеристиками конкретной модели прибора.

После включения детектора выполняется его калибровка. Данная процедура должна проводиться после каждого включения. Далее необходимо выбрать режим, соответствующий целям поиска. После этого прибор прикладывается к поверхности места предполагаемого нахождения проводки и медленно перемещается.

При совмещении антенны детектора и искомого материала изменяется световая индикация, которая подтверждается звуковым сигналом. На дисплее появятся данные о характеристиках залегающей проводки и её расположении относительно прибора. Его удаление от центральной точки провода будет отмечено характерным затуханием звукового сигнала и изменением световой индикации.

Для наглядной фиксации полученных результатов стоит отмечать расположение проводки на поверхности стены при помощи любого инструмента разметки.

Сравнительный тест детекторов скрытой проводки смотрите в видео.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Другие способы обнаружения

Кроме приборов для обнаружения скрытой электропроводки есть и другие варианты, как ее найти. Один из них – это нормы проведения монтажа:

• все линии проводятся только вертикально и горизонтально;
• от розеток и включателей провода укладываются вертикально;
• от пола или потолка траса проводится на расстоянии 15 см.

Но, как показывает практика, не везде эти существующие нормы выполняются. Часто встречаются схемы, где был использован принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 назад электрики в поисках ответа на вопрос, как определить проводку в стене, пробовали использовать портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения электропроводки. И если он начинал шуметь, то предположения подтверждались. То есть, таким образом, найденная проводка находилась именно в том месте.

Точно в таком же порядке можно использовать микрофон, подключенный к тому же радиоприемнику или другому принимающему устройству. Микрофоном водили по стене. Как только появлялся шум или треск, значит, под штукатуркой находится кабель под напряжением. У двух этих вариантов один минус – высокая погрешность (до 15 см).

Обнаружение скрытой проводки можно провести обычным компасом. Для поиска проводки необходимо нагрузить участок, к примеру, включить в розетку электрический чайник. Затем пройти компасом по стене. Где его стрелка начнет отклоняться, здесь и лежат провода. Кстати, компас – один из самых точных указателей для скрытой проводки.

Еще один вариант, как узнать, где расположен провод в стене, это использовать слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Конечно, прослушивание проводится под нагрузкой.

Домашние мастера предлагают огромный выбор различных самодельных приборов, с помощью которых можно провести поиск обрыва скрытой электрической проводки.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

• Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
• Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
• Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
• В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Комбинированный искатель скрытой проводки

Этот  прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);

Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2  с детектором на диоде КД522 (VD1);

Диод КД522

Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);

Микросхемы К140 УД 12 на плате

• Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
• Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
• Генератора звуковой частоты на двух оставшихся элементах микросхемы;

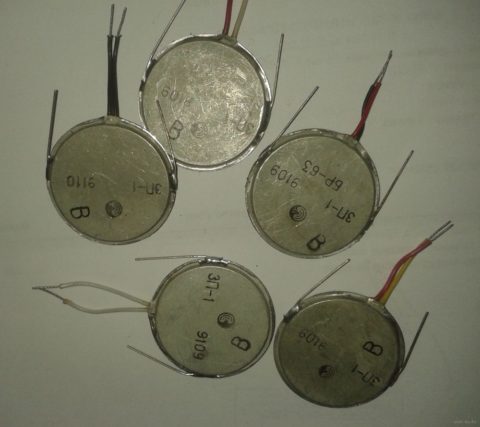

• Пьезокерамического излучателя ЗП-1 (ВА 1).

Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

• При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
• Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход.  Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
• Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция  по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Собранный прибор в действии

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

• Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
• Следующий момент – под напряжением или нет проводка в помещение.
• Предполагаемая глубина залегания провода.

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.
