Виды ламп, цоколей, их конструкционные особенности

Производители и модели

ArteLamp

ArteLamp – популярный итальянский производитель светотехнической продукции, которая экспортируется в более чем 20 стран мира. Функционирует с 2001 года.

В каталоге компании представлено 800 позиций осветительных приборов, начиная от люстр и заканчивая настенными бра и торшерами, высокого качества по приемлемым ценам. Каждое изделие соответствует европейским стандартам безопасности и качества.

ArteLamp постоянно участвует в международных выставках интерьерного освещения, представляя креативные и функциональные модели.

A5088SP-1CC	A5092SP-1CC	A5080SP-1CC
Материал плафона
Стекло	Стекло	Металл гальванированный
Материал корпуса
Металл	Металл	Металл
Мощность лампы
40 Вт	60 Вт	60 Вт
Тип цоколя
Е27	Е27	Е27
Количество ламп
1	1	1
Размер (см)
Высота: 107, Диаметр: 23.	Высота: 117, Диаметр: 21.	Высота: 130, Диаметр: 17.
Вес (кг)
1,5	1,7	0,8

Модель A5088SP-1CC представляет собой прозрачный плафон-лампу с внутренним декором из серебристой алюминиевой спирали-проволоки.

Модель A5092SP-1CC отличается тем, что верхняя часть плафона имеет зеркальное покрытие.

Модель A5080SP-1CC выполнена из проволочного каркаса вместо плафона с блестящим хромированным основанием. Высота всех представленных подвесов регулируется.

&Tradition

&Tradition – компания, основанная в Дании в 2010 году, выпускает мебель, осветительные приборы для улиц и помещений и всевозможные предметы декора. Для разработки дизайна уникальных изделий привлекаются всемирно известные дизайнеры.

Философия работы компании заключается в сочетании традиций и инноваций. В дизайне изделий преобладает скандинавский стиль.

Mass Light NA5	Mega Bulb SR2	Bulb SR1
Материал плафона
Стекло	Стекло	Стекло
Материал корпуса
Металл	Металл	Металл
Мощность лампы
40 Вт	60 Вт	60 Вт
Тип цоколя
G9	Е27	Е27
Количество ламп
1	1	1
Размер плафона (см)
Диаметр: 12,6, Высота: 18,3.	Диаметр: 18, Высота: 23.	Диаметр: 11, Высота: 17.

Модели комплектуются шнурами-подвесами длиной от 3 до 4 метров.

Mass Light NA5 – осветительный прибор, выполненный в скандинавском стиле. Патрон изготавливается из коричневого мрамора, латуни или меди.

Модель Mega Bulb SR2 создана дизайнером Софи Рефер. Форма плафона повторяет форму лампы накаливания, расположенной внутри него.

Модель Bulb SR1 сделана из выдувного стекла mouthblown. Шнур может быть в трех вариантах: красном, черном и прозрачном.

Lasvit

Международная компания Lasvit расположена в Праге и специализируется на разработке и выпуске светильников по индивидуальным заказам, преимущественно из стекла и хрусталя.

Постоянные эксперименты с комбинированием несочетаемых материалов приводят к появлению впечатляющих авторских моделей осветительных приборов.

Дизайнерские работы Lasvit украшают интерьеры помещений по всему земному шару: в Пекине, Лондоне, Париже, Москве и других городах. Каждое изделие изготавливается вручную и полностью отвечает требованиям клиентов в отношении качества, стиля и функциональности.

MouldsSmall	MouldsLarge	Das Pop 15×012-00
Материал плафона
Стекло/Дерево	Стекло/Дерево	Стекло/Керамика
Материал корпуса
Металл/Дерево	Металл/Дерево	Полимерная глина
Мощность лампы
40 Вт	40 Вт	25 Вт
Тип цоколя
GU10	GU10	G9
Количество ламп
1	1	1
Размер плафона (см)
Диаметр: 18, Высота: 35.	Диаметр: 29, Высота: 52.	Диаметр: 17,5, Высота: 27.
Вес (кг)
3 кг	6 кг	2 кг

Модели 2014 года MouldsSmall и MouldsLarge представляют собой сочетание богемского стекла и букового дерева (см. Люстры из дерева). В качестве источников света используются светодиоды. Между собой отличаются размерами и весом.

Одиночный подвес Das Pop 15×012-00 создан голландским дизайнером Maarten Baas. Плафон изготовлен из выдувного чешского стекла.

Дополнительный ассортимент

Кроме вышеописанных цоколей, которые используются в быту и в других сферах наиболее часто, бывают их виды, применяемые достаточно редко. Но о таких изделиях также нужно знать, чтобы при необходимости использовать их по назначению. К редким видам цоколей относятся:

• штифтовые. Они маркируются буквой В. Для них характерен несимметричные боковые контакты. С их помощью происходит позиционирование источника света в патроне (держателе) по строго заданному образцу. В результате появляется возможность сфокусировать световой поток в определенном направлении. Такие элементы часто применяются в автомобильных фарах для создания ближнего света, а также на судах;
• По сути они представляют собой усовершенствованный аналог резьбовых изделий. С их помощью можно быстро заменить лампы;
• с одним штырьком. Для их маркировки используется буква F. Здесь выделяют следующие виды: рифленые, цилиндрические и определенной формы;
• софитные. Для их обозначения применяется буква S. Их отличительной особенностью является двустороннее расположение контактов. Наиболее часто такие лампочки используются для освещения автомобилей и отелей;
• фиксирующие. Они обозначаются буквой Р. Их областью применения являются фонари, а также специальные прожекторы;
• телефонные. Для их маркировки применяют букву Т. Обычно такими лампочками оснащают различные подсветки, пульты управления, а также сигнальные лампы в щитах автоматики.

Редкий вид цоколя

Как видим, типы цоколей современных ламп освещения имеют достаточно обширный ассортимент.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Диммирование

Слово «диммирование» происходит из английского языка. Глагол «dimming» означает «затемнение». Диммирование – это регулировка яркости испускаемого лампой света. Различные типы светильников требуют применения разных способов диммирования. Прибор для диммирования называется «диммер». С его помощью яркий бодрящий свет в помещении можно изменить на свет мягкий. Это снизит затраты электроэнергии и заодно обновит царящую в комнате атмосферу.

Диммер отрезает кусок синусоиды от входящего на прибор напряжения. По сути, диммер 100 раз в секунду включает и отключает напряжение, выходящее на прибор. Лампа накаливания и светодиодный прибор ведут себя по-разному, проходя через диммер. Так, светодиодный светильник продолжит гореть ярко, даже если лампа накаливания под влиянием диммера уже почти потухла.

Диммировать можно далеко не все устройства, потому что в цоколи Е27 устанавливают стабилизатор напряжения. Указание на возможность диммирования устройства должно быть зафиксировано на упаковке или в инструкции. После диммирования не предназначенной для этого лампочки, она просто потухнет. В случае, если производитель не указал на наличие такой технической возможности, диммировать устройство нельзя. К примеру, светодиодная лампочка Е27 должна быть оснащена изнутри специальной схемой, распознающей диммирующие сигналы.

Диммер для светильника нужно подбирать индивидуально. На диммерах и лампочках могут быть разные уровни максимума и минимума. Для корректной работы устройств, их показатели должны быть совместимы между собой. Диммеры для светодиодных ламп должны иметь наименьший из возможных уровней минимума.

Теплоизоляция

Наличие подвальных неотапливаемых помещений требует надежной теплоизоляции. В противном случае цоколь и фундамент могут разрушаться под воздействием окружающей среды, влаги, которая будет скапливаться в местах с плохой теплоизоляцией.

Теплоизоляция цоколя

В укладке теплоизоляционного материала своими руками нет ничего сложного для того, кто смог самостоятельно выстроить цоколь. Самое главное – правильно подобрать материал. Не стоит выбирать сыпучие теплоизоляторы, они могут абсорбировать влагу. Насытившись влагой, они теряют свои теплоизоляционные свойства.

Наиболее влагоустойчивыми материалами являются пористые, например, экструдированный полистирол, производящийся в виде плит. После установки полистирола его необходимо по специальной сетке облицевать штукатурной массой.

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

• Е12 (candelabra);
• Е17 (intermediate);
• Е26 (standard или medium);
• Е39 (mogul).

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

• GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
• G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
• GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
• G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
• G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

• 2D;
• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;
• G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

Цоколи для разных типов ламп

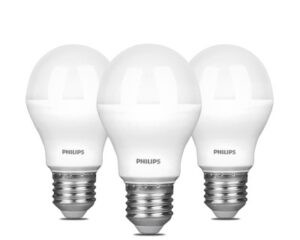

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколя	Виды освещения и типы приборов
E27	Потолочные и настольные, люстры
E14	Бра, миниатюрные светильники
E40	Уличное и промышленное

Описание конструкций с разными видами цоколей:

1. Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
2. В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
3. Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
4. Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
5. Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
6. Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.

Цоколи светодиодных ламп

Классификация лампочек

1. Лампы накаливания имеют следующие параметры по мощности:

• 20 Вт (св. поток 250 Лм);
• 40 Вт (св. поток 400 Лм);
• 60 Вт (св. поток 700 Лм);
• 75 Вт (св. поток 900 Лм);
• 100 Вт (св. поток 1200 Лм);
• 150 Вт (св. поток 1800 Лм);
• 200 Вт (св. поток 2500 Лм).

2. Люминесцентные лампы имеют следующие параметры по мощности:

• 5-7 Вт (св. поток 250 Лм);
• 10-13 Вт (св. поток 400 Лм);
• 15-16 Вт (св. поток 700 Лм);
• 18-20 Вт (св. поток 900 Лм);
• 25-30 Вт (св. поток 1200 Лм);
• 40-50 Вт (св. поток 1800 Лм);
• 60-80 Вт (св. поток 2500 Лм).

3. Лампы светодиодные имеют следующие параметры по мощности:

• 2-3 Вт (св. поток 250 Лм);
• 4-5 Вт (св. поток 400 Лм);
• 8-10 Вт (св. поток 700 Лм);
• 10-12 Вт (св. поток 900 Лм);
• 12-15 Вт (св. поток 1200 Лм);
• 18-20 Вт (св. поток 1800 Лм);
• 25-30 Вт (св. поток 2500 Лм).

В описании пойдет речь о наиболее востребованных у современного потребителя моделях ламп, что в зависимости от вида и мощности могут использоваться в бытовых, промышленных целях. Это галогенные, люминесцентные, светодиодные, энергосберегающие модели и лампы накаливания.

Установка светодиодных ламп GX53

В подвесных или натяжных потолках осветительные приборы крепятся к основному потолку при помощи стоек-кронштейнов с регулируемой высотой. Размещение определяется перед заказом конструкции, чтобы производитель мог определить, где будут отверстия.

Перед монтажом подвесного (натяжного) потолка на основном отмечаются места установки, сверлятся отверстия и проводится провода. Светильники монтируются после установки потолочной конструкции.

Последовательность действий:

• сборка стоек-кронштейнов и закрепление в отверстиях;
• выставление высоты стойки и установка и закрепление пандуса (платформы);
• подсоединение к светильникам проводов;
• проверка положения осветительных приборов (расстояние до конструкции 0,5-1 мм);
• закрепление на платформе.

Светильники для этого вида лампочек бывают:

• штампованные или литые;
• неподвижные или поворотные;
• с холодным или теплым светом;
• квадратные, овальные, круглые.

2 Различие по материалам – из чего изготавливают корпуса источников света

Каждый много раз держал в руках лампу накаливания с металлическим резьбовым цоколем, и даже нередко обжигался об него, поскольку данный тип имеет тенденцию к сильному нагреву. На сегодняшний день металл используется только для указанного типа источников света, разработанного еще Эдисоном, а также для некоторых штифтовых моделей. Более современные лампы имеют по большей части пластиковые корпуса, в частности, это относится к моделям типа G.

Современные лампы производятся с пластиковыми корпусами

Ряд цоколей сегодня делается из керамики, это более долговечный материал, чем пластмасса, однако не такой прочный, как металл или пластик. Впрочем, там, где к цоколю не прилагаются вибрации и удары, где исключается тряска – вероятность возникновения трещины в единожды установленном корпусе лампы ничтожно мала. Существуют и стеклянные цоколи, однако они чрезвычайно хрупкие, и потому редко закрепляются жестко, зачастую их можно наблюдать в кабельных моделях, где из корпуса выведены гибкие контакты.

Какие бывают цоколи и их маркировки?

Цоколи бывают из металла, пластика или керамики.

На практике применяются два основных вида:

• резьбовые (маркируются буквой Е).
• штырьковые (маркируются литерой G).

У цоколей первого вида снаружи имеется винтовая резьба, при этом:

• резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
• миньоны Е14 в декоративном или классическом исполнении используются в быту;
• изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
• такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.

Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:

Тип	Диаметр (мм.)	Наименование цоколя
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный (MES)
E12	12	Миниатюрный (MES)
E14	14	»Миньон» (SES)
E17	17	Малый (SES)(110В)
E26	26	Средний (ES)(110В)
E27	27	Средний (ES)
E40	40	Большой (GES)

Штырьковый держатель:

• встречается практически во всех существующих видах ламп;
• соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
• фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.

Типоразмеры и разновидности штырьковых цоколей приведены в таблице:

Тип	Расстояние между штырьками (мм.)	Цоколь	Патрон	Лампа
G4, GU4, GY4	4	G4	G4	Галогенная G4
G5	5	G5	G5	Люминесцентная G5
G5.3, GU5.3, GX5.3	5,3	GU5.3	GU5.3	Галогенная GU5.3
GY6.35	6,35	GY6.35	GY6.35	Галогенная GY6.35
G9	9	G9	G9	Галогенная G9
GU10	10	GU10	GU10	Галогенная GU10
G12	12	G12	G12	Металлогалогенная G12
G13	13	G13	G13	Люминесцентная G13
GX24	24	GX24	GX24	Люминесцентная GX24

Основные типы цоколей описаны в видеоролике от канала Chipdip.

Дополнительные виды цоколей

Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.

Нетипичные виды креплений и их особенности представлены в таблице:

Вид	Характеристика
С утопленным контактом	Применяются в лампах, имеющих незначительный вес и размер.
Штифтовые	Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне.
Софитные	Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий.
Фокусирующие	Используются в мощных прожекторах и фонарях.
Телефонные	Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики.

Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.

Маркировка цоколей

В системе маркировочных обозначений используются буквенно-цифровые сочетания.

Первая буква указывает на тип цоколя:

• E — резьбовой (Эдисона);
• G — штырьковый;
• R — с утопленным контактом;
• S — софитный;
• P — фокусирующий;
• T — телефонный.

Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).

Строчные буквы указывают численность контактных пластин или гибких соединений:

• s — один контакт;
• d — два контакта;
• t — три;
• q — четыре;
• p — пять.

В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:

• U;
• X;
• Y;
• Z.

Маркировка основных видов цоколей.

Область применения, преимущества и недостатки

Лампы с розовым цветом применяют для подсветки витрин со свежим мясом. Такая подсветка улучшает внешний вид продукта. Излучение УФ спектра используют для дезинфекции помещений в больницах, так как эта лампа в отличие от кварцевой имеет очень слабое внешние свечение.

Также, используют для освещения помещений с большой площадью, таких как офисные, промышленные и торговые залы.

Основные положительные стороны:

1. Высокий уровень КПД.
2. Большой срок службы.
3. Хороший уровень светоотдачи.
4. Низкая температура стеклянной колбы.
5. Цветовые оттенки света.

Основные недостатки:

1. Высокая стоимость.
2. При разрушении опасность от химического заражения.
3. Увеличивается мерцание с изменением нагрузки в сети.
4. Требовательны к температуре окружающей среды. Не работают при температуре ниже нуля.
5. При перепадах нагрузки в электросети, уменьшается срок эксплуатации.

КЛЛ нельзя использовать со светорегуляторами (диммерами), это приведет к поломке. Для них подойдут обычные выключатели. Они имеют длительный срок годности, но при условии правильной эксплуатации.

Виды и типы цоколей автомобильных ламп

Кроме обозначений лампочек есть еще и маркировка по присоединительному цоколю. Разные цоколи предотвращают установку лампочек в другие патроны. Существует несколько основных обозначений по цоколю:

• P – наличие этой буквы в начале маркировки говорит о том, что у лампы фланцевый тип цоколя;
• BA – так обозначаются цоколи штифтового типа, при этом штифты располагаются симметрично относительно друг друга;
• BAY – в этом цоколе штифтового типа один из штифтов отличается по высоте;
• BAZ – цоколь данного типа также относится к штифтовым моделям, только имеется смещение штифтов по радиусу и высоте;
• SV – лампочка софитная, т.е. имеется два цоколя с противоположных сторон;
• E – данный тип цоколя имеет резьбовую поверхность;
• W – цоколь лампочки выполнен из стекла.

В обозначении может быть также зашифровано и количество контактов, которые имеет цоколь. Они обозначаются маленькими латинскими буквами:

• s – такой цоколь имеет только один контакт;
• d – в данном цоколе используется два контакта;
• t – этот тип цоколей выполнен в трехконтактном варианте;
• q – цоколь с четырьмя контактами;
• p – присоединительный цоколь с пятью контактами.

Типы и характеристики автомобильных ламп

В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по характерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.

Советы по выбору ламп g9

При выборе лампы учитывайте форму и размер вашего светильника. От плафона зависит необходимость радиатора в led. Если плафон закрытый, то источнику света нужен радиатор для хорошего отвода тепла

В открытых светильниках дополнительное охлаждении не так важно. Впрочем, лампы мощностью свыше 5 Вт оснащаются радиатором всегда

Также от модели светильника зависит внешний вид лампочки. В открытых плафонах будут хорошо смотреться более эстетичные модели, и наоборот.

Еще стоит проверить характеристики разъема: точно ли g9. Уточнить мощность лампы, предельную высоту ее установки и допустимый интервал напряжений в сети (чем он шире, тем лучше).

Обратите внимание на угол рассеивания, чтобы максимально использовать световой поток. Подумайте, подойдет ли такой угол рассеивания к вашему светильнику

Также не забудьте о световом потоке, индексе цветопередачи, цветовой температуре: именно они создают в помещении настроение.

При покупке обратите внимание на гарантию производителя: изделия с гарантийным сроком менее 1-3 лет лучше не покупать

Вентиляция

Вентиляция цоколя здания

У начинающих застройщиков возникают вопросы, когда они самостоятельно сооружают цоколь. Как сделать эффективную вентиляцию? Для чего она предназначена? Какие системы циркуляции воздуха применяются? Начнем с назначения. При отсутствии воздухообмена, в условиях скачков температуры, при поступлении теплого воздуха в цокольную часть образуется конденсат. Он проникает в стены цоколя и расширяется при замерзании, разрушая основу здания.

Назначение вентиляции:

• поддержание комфортной влажности;
• предотвращение появления сырости;
• препятствие развитию грибков и плесени;
• сохранение прочности цокольных стен.

Воздухообмен осуществляют различным образом:

обустраивают естественную вентиляцию. Для этого в стенах выполняют вентиляционные каналы – продухи. Движение воздушных масс происходит за счет температурных перепадов внутри цокольной части и снаружи помещения

Важно правильно подобрать площадь сечения и количество продухов;
устанавливают магистрали принудительной вентиляции. Выходная труба выводится за уровень верхней точки кровли

Входная магистраль при этом проходит через стены основания здания. Электрические вентиляторы обеспечивают повышенную эффективность системы принудительной вентиляции.

Советы по выбору типа лампочки

При выборе подходящего варианта обращайте внимание на следующие критерии:

• изделие должно экономить максимальное количество электроэнергии;
• излучаемый свет должен быть приятным для глаз;
• лампочка должна быть экологичной и безвредной.

Также нужно учитывать:

• форму изделия;
• тип цоколя — он должен соответствовать цоколю светильника;
• модель: энергосберегающая, накаливания и прочие.

Так, использование энергосберегающих моделей позволит вам существенно сэкономить. Однако при покупке стоит отдавать предпочтение проверенным маркам и известным производителям. Иначе все достоинства станут не так очевидны.

Виды ламп

Виды лампочек по способу работы представляют в своей совокупности очень большой список разновидностей.

Лампа накаливания

Свет у такой лампочки излучается телом накала, в качестве которого используется тугоплавкий металл (например, вольфрам, выдерживающий до 3200 градусов по шкале Цельсия). Для долговечности внутрь стеклянной части лампочки при изготовлении запускается инертный газ типа аргона. Поверхность лампы накаливания может быть обычной, зеркальной либо матовой. Достоинством такого вида лампочки освещения является прекрасный индекс цветопередачи, комфортный для людей и похожий на солнечный.

Светодиодные

LED-лампы или светодиодные лампочки работают на полупроводниковых кристаллах, превращающиеся в яркий свет в процессе перехода «p-n». Чаще всего обычные, пользующиеся популярностью светодиодные лампы имеют около пяти диодов в одном источнике света.

Видео описание

Посмотрите полезное видео о светодиодных лампочках:

Галогенные источники света

Галоген-лампы имеют форму трубки, применяются для решения дизайнерских задач при работе над стилем натяжного потолочного покрытия. Галогеновые лампочки содержат в своей конструкции рефлектор в форме диска, выполняющий функцию регулировки направления пучков света. Отличительной особенностью «галогенок» является постоянная невысокая температура. Эти лампы не нагреваются, поэтому безопасны при использовании именно для натяжных потолков. Кроме этого, они не испускают никаких вредных для человека или животных веществ.

Люминесцентные

Эти лампочки имеют покрытую люминофором внутреннюю поверхность. Пространство в центре такого источника света заполняется газом в смеси с небольшим количеством ртути в виде пара. Принцип действия люминесцентных ламп состоит в следующем. Внутрь лампы посылается заряд, превращающийся в волны ультрафиолета, покрытие из люминофора реагирует ровным, ярким, постоянным свечением. Различают компактные и линейные лампы.

Газоразрядные

Эти лампы работают на энергии электрической дуги, возникающей внутри них. Используются для создания мощного источника света. Требуют большого слоя люминофора, чем предыдущий вид.

Газоразрядная лампаИсточник yunimag.ru

Энергосберегающие источники света

Энергия, потребляемая этими лампочками, может быть в несколько раз больше, чем у некоторого количества неэкономных лампочек старого образца. При этом на рынке можно купить энергосберегающие экземпляры с практически любым диаметром цоколя. Все они будут служить от 25 до 100 тысяч часов.

Филаментные

Филаментные лампы выглядят очень странно, но привлекательно со своими жёлтыми «палочками» и полосочками внутри стеклянной колбы (диодами), поэтому сейчас они имеют возросшую популярность. Конструкция этого типа осветительных приборов предполагает наличие таких элементов:

• рассеивателя (деталь из специального стекла);
• нитевидных светодиодов, драйвера (для безопасной работы при перепадах напряжения в сети);
• цоколя (выполняется только из специального инновационного стойкого материала).

Неотразимые филаментные лампочкиИсточник www.ecostarlighting.com.cn

Ещё отличия лампочек друг от друга…

Виды лампочек по показателям цветового потока различаются так: белый дневной свет (применяется для освещения таких процессов, как наложение макияжа, рисование картин и т.д.); холодный голубоватый (измеряется в 640 Кельвин и применяется больше всего в уборных, туалетах, подсобных, полуподвальных помещениях); жёлтый (создаёт уютную обстановку в помещении с преобладанием естественного света).

Лампочки различаются мощностью, способом извлечения света, формой цоколя, количеством, цветом поверхности и плотностью вырабатываемого света. Чтобы разобраться во всём многообразии продаваемых на рынке источников света, они маркируются в соответствии со своим видом и другими важными пользовательскими показателями.
