Чердачная лестница своими руками: фото, видео

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Чертёж лестницы по типу “гусиный шаг”

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Чердачные лестницы своими руками

Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.

Лестница на чердак своими руками

1. Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм.
2. Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ.
3. Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины.
4. Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия.
5. Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем.
6. Прикручиваем механизм открывания люка и проверяем его работу.
7. Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку.
8. Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы.
9. Делаем ступеньки, шлифуем края фрезером.
10. На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней.
11. Крепим к тетиве ступени.
12. Производим монтаж механизма складывания лестницы.
13. Соединяем сегменты лестницы вместе.
14. Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами.
15. Крепим лестницу к люку.
16. Устанавливаем рычажно-пружинный механизм для облегчения открывания люка.
17. Наша лестница готова, можно проверить ее работу. Затем стоит ее разобрать на запчасти, нанести грунтовку и два слоя лака на все деревянные заготовки. Производим окончательный монтаж лестницы.

Хорошие хозяева уже давно поняли, что совершенно необязательно выходить во двор, чтобы взобраться на чердак. Особенно это актуально в зимнее время или когда идет сильный дождь. Лестница на мансарду

сделанная своими руками и расположенная внутри дома, имеет и другие преимущества — чердачное помещение значительно меньше охлаждается в холодную пору, что очень важно в целях экономии денег на теплоносители

Несравненным украшением классического или современного интерьера станет изысканная деревянная лестница. Конечно же, такая роскошь далеко не всем по карману, однако более простую модель можно сделать и своими руками, приложив немного усилий. В этом вам поможет наш мастер-класс.

Непревзойденной деталью вашего интерьера может стать фреска на стене, которую, к тому же, можно выполнить своими руками, имея некоторые знания и запас свободного времени. Справиться с такой задачей вам поможет наша статья.

Зачастую во время старая дверь без сожаления снимается и выбрасывается. И совершено напрасно – при творческом подходе вы легко сможете подарить ей новую жизнь. Как отреставрировать старую дверь, расскажет мастер-класс.

Для того, чтобы придать интерьеру ванной комнаты или кухни необычный вид, можно декорировать кафель с помощью техники декупаж. Расскажем, как делать такую необычную плитку своими руками.

Установка чердачной лестницы

Установку чердачной лестницы лучше доверить мастеру, если нет уверенности в своих силах и умении. При приобретении готовой лестницы, не лишне поинтересоваться наличием бесплатной услуги монтажа, это сэкономит время и нервы.

Если же принято решение о самостоятельной установке складной конструкции, то для этого нужно собрать подготовленные элементы и установить на нужные места. Если весь механизм исправно работает, то нужно его разобрать и деревянные элементы самому обработать лаком, а металлические – покрыть грунтом и покрасить.

Петли с крючком необходимы при монтаже лестницы во избежание произвольного её раскрывания. Крючок фиксируется к стене, петля к бруску.

Установить конструкцию можно так:

Нужно проверить соответствие проёма чердака и габаритов дверки.
На дверку закрепить дополнительные доски, посредством которых будет опираться лестница, когда она разложена.
Далее поднимают лестницу и облокачивают на опорные доски.
В процессе закрепления лестничной коробки важно, чтобы углы были прямые. Чтобы соблюсти это условие, вставляют распорки.
Прикручивают коробку лестницы при помощи шурупов.
Потом убирают опорные доски, и лестницу раздвигают.
Щели между проёмом и коробкой заполняются специальной пеной.
Нижнюю часть лестницы отпиливают, следя за тем, чтобы длина её была равной высоте помещения.
Если нужно, можно отрегулировать наклон конструкции.. Чердачные откидные лестницы удобно и компактно складываются в блок, находящийся на потолке чердачного отделения, и безопасно фиксируются встроенным в дверку люка замком

В таких конструкциях люк делается утеплённым и не пропускает шумы

Чердачные откидные лестницы удобно и компактно складываются в блок, находящийся на потолке чердачного отделения, и безопасно фиксируются встроенным в дверку люка замком. В таких конструкциях люк делается утеплённым и не пропускает шумы.

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

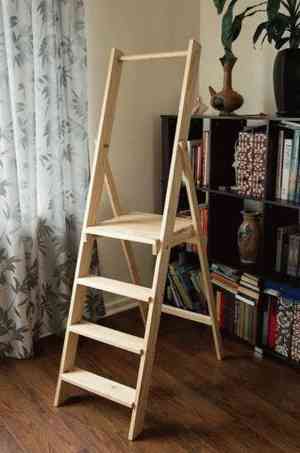

Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.
2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.
6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
7. Далее при необходимости устанавливают ручки, защелку и доводчики.
8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

• для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
• высота лестницы может быть легко подстроена под высоту вашего помещения;
• замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
• профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
• компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.

2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

   У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

   Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
4. Зазоры заполняют утеплителем, например, минеральной ватой.
5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Складная на тетивах

Это более сложный вариант. Такую лестницу можно полностью сложить и убрать за чердачный люк.

Тетива — это опорная часть лестничного пролета, которая представляет собой балку с вырезами (пазами) для ступенек. Вырезы делаются таким образом, чтобы ступеньки располагались параллельно полу. Пазы делают так, чтобы ступенька полностью помещалась между тетивами и ее торцы не были видны, то есть делают выемки не на всю толщину доски, но есть и другие способы крепления. Обычно для тетив берутся доски шириной 30 см и шириной 4 см, пазы вырезают на 2- 3 см. Еще один вариант крепления ступеней — без вырезов. На тетивы крепятся металлические уголки или деревянные крепления.

Разметить тетивы для ступеней можно с помощью линейки и угольника, а также с помощью специального шаблона.  Глубина ступени при этом должна быть 28- 30 см, если доски для тетивы слишком узкие, то это компенсируется шириной досок для ступеней.

Как сделать складную лестницу на тетивах?

• Высоту делят на три части. Верхняя должна быть равна по размерам длине люку, средняя — чуть меньше, третья часть — это вся оставшаяся длина.
• Отмеряют угол, на который открывается люк.
• Этот угол переносят на доски, которые будут боковыми частями (тетивами).
• Сверлят отверстия под шарниры.
• Доски шлифуют.
• Распиливают доски в местах сгибов.
• Выпиливают и шлифуют ступеньки.
• Для ступеней делают небольшие выемки. После этого вставляют и закрепляют ступени.Части лестницы соединяют шарнирами.

Необходимые расчеты

Перед началом работ по изготовлению чердачной лестницы нужно рассчитать размеры:

• высоту подъема – сумма высоты помещения и толщины перекрытия;
• угол крутизны: оптимальный – 45°, максимальный – 75°;
• длину горизонтальной проекции – отношение высоты подъема к тангенсу угла крутизны;
• длину пролета – по теореме Пифагора или как отношение высоты подъема к синусу угла крутизны.

Полученные величины заносят в чертеж. Теперь можно рассчитать количество ступеней – разделить длину пролета на 20 см.

Длину горизонтальной проекции учитывают при определении полезной площади, которую можно выделить под установку марша. Оптимальную длину люка находят как отношение среднего роста человека к тангенсу угла крутизны, тогда при подъеме не нужно будет наклоняться.

Если люком пользуются редко и угол достаточно крутой, то удобством при подъеме можно пренебречь и назначить минимальный размер – 60-70 см.

Установка чердачной лестницы с люком

Если владелец решил приобрести готовый люк, он должен внимательно подойти к покупке. Большое значение имеет материал изготовления такого изделия. Чердачные люки, выполненные из металла, обходятся дороже деревянных. Провести монтаж готового чердачного люка можно и своими руками. Но не составит проблем найти и специалистов, которые проведут такое мероприятие быстро и качественно.

Перед покупкой чердачного люка необходимо снять несколько важных параметров. На выбор изделия влияет высота потолков, размеры проема люка, общая площадь комнаты и особенности, связанные с установкой лестницы. Покупая готовый люк, у него можно заметить такие плюсы, как высокая функциональность, небольшие размеры, простой монтаж и привлекательный внешний вид.

Для чердака лучше использовать складные лестницы. Такие конструкции очень практичны и просты в применении, поэтому их популярность высока. Собрать чердачную лестницу подобного типа несложно, если следовать инструкции. Но лучше заручиться дополнительной помощью.

Начинать установку люка нужно с подъема конструкции наверх. Для этого помощник сначала должен забраться на чердак. Перед закреплением рамы следует положить ее на доски. В таком положении раму получится выровнять, используя клинья. Постоянно должен быть контроль углов между рамой и чердачным перекрытием. Тогда люк во время монтажа не перекосится.

Когда лестница будет закреплена, переднюю и заднюю часть рамы можно прихватывать шурупами. Остающийся зазор заполняется пеной. Следом можно убирать страховочные доски. Пока пена не затвердеет полностью, лестницу использовать нельзя.

Дождавшись затвердения пены, можно ослаблять болты и раскладывать лестницу. При обнаружении перекоса устранить его можно, если отрегулировать степень завинчивания болтов. Ничего сложного в таком процессе нет. Но владелец сможет сэкономить, если изготовит и утеплит чердачный люк своими силами. Стоит узнать, как проводится работа подобного рода

Здесь важно избежать глупые ошибок и получить хороший итог

Как сделать чердачный люк своими руками

Точно решив, в каком месте станет устанавливаться чердачный люк, можно переходить к изготовлению рамы. Сделать ее можно, если взять доску с толщиной до 30 мм. Из нее собирается прямоугольник, углы которого нужно сделать полностью прямыми. Стандартный размер в этом случае составляет 60×120 см

Но важно учесть, люк с какими именно параметрами больше подходит в конкретном случае. Поэтому размеры могут быть иными. В общем, владелец должен опираться на то, в каких именно условиях он проводит работу

Только тогда удастся подобрать оптимальный вариант

В общем, владелец должен опираться на то, в каких именно условиях он проводит работу. Только тогда удастся подобрать оптимальный вариант.

В чердачном перекрытии нужно вырезать проем. Делать его точно по размерам люка не следует. Должен оставаться запас порядка 3-4 см. Это нужно для утепления чердачного люка на следующем этапе. Внутрь рамы необходимо заложить ДВП или фанеру. После этого проводят покраску или монтируют эстетичный фасад, чтобы люк лучше смотрелся и не портил интерьер.

Обеспечить достойное утепление чердачного люка несложно. Изнутри крышки люка укладывается пароизоляционная пленка. Затем ее накрывают пенопластом или минватой. По верхней части крышки люка тоже нужно уложить пароизоляцию, а затем закрепить доски или фанеру.

Также важно добиться, чтобы люк плотно прилегал к проему. Такой эффект можно получить, если уложить уплотнительную резинку по всему периметру. Дальше на люк устанавливаются петли, которые прикрепляются саморезами

В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ

Дальше на люк устанавливаются петли, которые прикрепляются саморезами. В таком виде конструкция может быть установлена в проем перекрытия. Если владелец хочет, чтобы люк закрывался плавно, он может дополнительно установить доводчики, но это повлечет увеличение стоимости работ.

Монтаж лестницы с люком

Дальше останется только установить лестницу. Выбрать можно стационарный ее вариант или складной. Как и в случае с люком, владелец может или купить, или изготовить лестницу. В принципе, с самостоятельным созданием чердачной лестницы обычно серьезных проблем не возникает.

Виды чердачных лестниц с люком

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все «прячущиеся» чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

https://youtube.com/watch?v=wOtOwLjwljc

В общем же вся конструкция выглядит примерно так:

Вариант №1

Для создания данной конструкции по чертежам вам понадобится сделать своими руками лестницу с одним маршем.

Ступени можно крепить на косоуры или тетивы. Фиксироваться в соответствии с чертежами конструкция будет на брусок, который понадобится прибить прямо под люком. После того как вы создали своими руками обычную маршевую конструкцию, ее следует распилить на три части, которые затем необходимо соединить с помощью петель. Далее происходит установка складной конструкции в проем с закреплением ее петлями на бруске.

Конструкция по чертежам своими руками собирается достаточно просто. Можно не изготавливать маршевую лестницу, а приобрести ее в готовом виде. Но минус данной чердачной лестницы состоит в том, что она постоянно находится на виду под люком или у стены.
