Сколько ампер нужен автомат на двигатель 4 квт

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

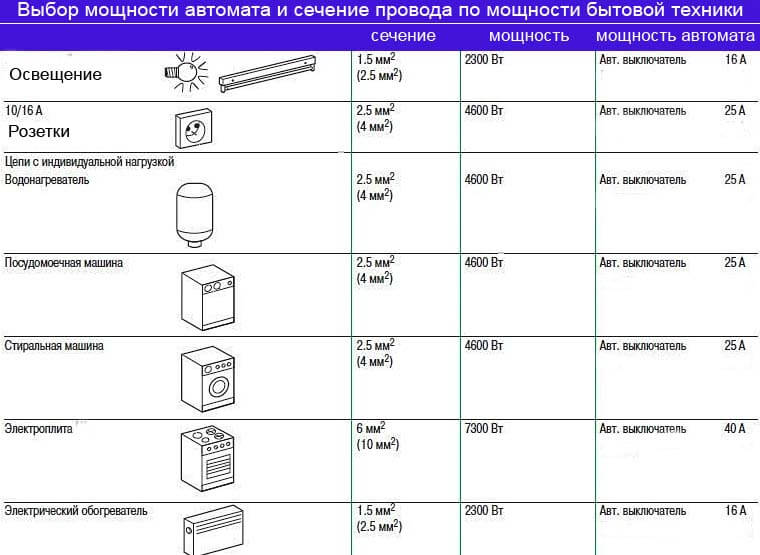

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер

Поэтому сегодня особенно распространены системы с 10 килоампер.

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время

Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Таблица перевода Ампер – Ватт

Для перевода ватт в амперы необходимо воспользоваться предыдущей формулой, развернув её. Чтобы вычислить ток, необходимо разделить мощность на напряжение: I = P/U. В следующей таблице представлена сила тока для приборов с различным напряжением — 6, 12, 24, 220 и 380 вольт.

Таблица соотношения ампер и ватт, в зависимости от напряжения.

	6В	12В	24В	220В	380В
5 Вт	0,83А	0,42А	0,21А	0,02А	0,008А
6 Вт	1,00А	0,5А	0,25А	0,03А	0,009А
7 Вт	1,17А	0,58А	0,29А	0,03А	0,01А
8 Вт	1,33А	0,66А	0,33А	0,04А	0,01А
9 Вт	1,5А	0,75А	0,38А	0,04А	0,01А
10 Вт	1,66А	0,84А	0,42А	0,05А	0,015А
20 Вт	3,34А	1,68А	0,83А	0,09А	0,03А
30 Вт	5,00А	2,5А	1,25А	0,14А	0,045А
40 Вт	6,67А	3,33А	1,67А	0,13А	0,06А
50 Вт	8,33А	4,17А	2,03А	0,23А	0,076А
60 Вт	10,00А	5,00А	2,50А	0,27А	0,09А
70 Вт	11,67А	5,83А	2,92А	0,32А	0,1А
80 Вт	13,33А	6,67А	3,33А	0,36А	0,12А
90 Вт	15,00А	7,50А	3,75А	0,41А	0,14А
100 Вт	16,67А	3,33А	4,17А	0,45А	0,15А
200 Вт	33,33А	16,66А	8,33А	0,91А	0,3А
300 Вт	50,00А	25,00А	12,50А	1,36А	0,46А
400 Вт	66,66А	33,33А	16,7А	1,82А	0,6А
500 Вт	83,34А	41,67А	20,83А	2,27А	0,76А
600 Вт	100,00А	50,00А	25,00А	2,73А	0,91А
700 Вт	116,67А	58,34А	29,17А	3,18А	1,06А
800 Вт	133,33А	66,68А	33,33А	3,64А	1,22А
900 Вт	150,00А	75,00А	37,50А	4,09А	1,37А
1000 Вт	166,67А	83,33А	41,67А	4,55А	1,52А

Используя таблицу также легко определить мощность, если известны напряжение и сила тока. Это пригодится не только для расчёта потребляемой энергии, но и для выбора специальной техники, отвечающей за бесперебойную работу или предотвращающей перегрев.

1 ватт сколько ампер

Выбираем в магазине две вещи, которые должны использоваться «в тандеме», например, утюг и розетку, и внезапно сталкиваемся с проблемой — «электропараметры» на маркировке указаны в разных единицах.

Как же подобрать подходящие друг к другу приборы и устройства? Как амперы перевести в ватты?

Смежные, но разные

Сразу надо сказать, что прямого перевода единиц сделать нельзя, поскольку обозначают они разные величины.

Ватт — указывает на мощность, т.е. скорость, с которой потребляется энергия.

Ампер — единица силы, говорящая о скорости прохождения тока через конкретное сечение.

Чтобы электрические системы работали безотказно, можно рассчитать соотношение амперов и ваттов при определенном напряжении в электросети. Последнее — измеряется в вольтах и может быть:

• фиксированным;
• постоянным;
• переменным.

С учетом этого и производится сопоставление показателей.

«Фиксированный» перевод

Зная, помимо величин мощности и силы, еще и показатель напряжения, перевести амперы в ватты можно по следующей формуле:

При этом P — это мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах.

Обратите внимание

Для того, чтобы постоянно быть «в теме» можно составить для себя «ампер-ватт»-таблицу с наиболее часто встречаемыми параметрами (1А, 6А, 9А и т.п.).

Такой «график соотношений» будет достоверным для сетей с фиксированным и постоянным напряжением.

«Переменные нюансы»

Для расчета при переменном напряжении в формулу включается еще одно значение — коэффициент мощности (КМ). Теперь она выглядит так:

Сделать процесс перевода единиц измерения более быстрым и простым поможет такое доступное средство, как онлайн-калькулятор «ампер в ватты». Не забывайте, что если надо ввести в графу дробное число, производится это через точку, а не через запятую.

При переменном напряжении

Array

Таким образом, на вопрос «1 ватт — сколько ампер?», с помощью калькулятора можно дать ответ — 0,0045. Но он будет справедливым только для стандартного напряжения в 220в.

Используя представленные в интернете калькуляторы и таблицы, вы сможете не мучиться над формулами, а легко сопоставить разные единицы измерения.

Это поможет подобрать автоматические выключатели на разную нагрузку и не тревожиться за свои бытовые приборы и состояние электропроводки.

Ампер — ватт таблица:

6	12	24	48	64	110	220	380	Вольт
5 Ватт	0,83	0,42	0,21	0,10	0,08	0,05	0,02	0,01	Ампер
6 Ватт	1	0,5	0,25	0,13	0,09	0,05	0,03	0,02	Ампер
7 Ватт	1,17	0,58	0,29	0,15	0,11	0,06	0,03	0,02	Ампер
8 Ватт	1,33	0,67	0,33	0,17	0,13	0,07	0,04	0,02	Ампер
9 Ватт	1,5	0,75	0,38	0,19	0,14	0,08	0,04	0,02	Ампер
10 Ватт	1,67	0,83	0,42	0,21	0,16	0,09	0,05	0,03	Ампер
20 Ватт	3,33	1,67	0,83	0,42	0,31	0,18	0,09	0,05	Ампер
30 Ватт	5,00	2,5	1,25	0,63	0,47	0,27	0,14	0,03	Ампер
40 Ватт	6,67	3,33	1,67	0,83	0,63	0,36	0,13	0,11	Ампер
50 Ватт	8,33	4,17	2,03	1,04	0,78	0,45	0,23	0,13	Ампер
60 Ватт	10,00	5	2,50	1,25	0,94	0,55	0,27	0,16	Ампер
70 Ватт	11,67	5,83	2,92	1,46	1,09	0,64	0,32	0,18	Ампер
80 Ватт	13,33	6,67	3,33	1,67	1,25	0,73	0,36	0,21	Ампер
90 Ватт	15,00	7,50	3,75	1,88	1,41	0,82	0,41	0,24	Ампер
100 Ватт	16,67	3,33	4,17	2,08	1,56	,091	0,45	0,26	Ампер
200 Ватт	33,33	16,67	8,33	4,17	3,13	1,32	0,91	0,53	Ампер
300 Ватт	50,00	25,00	12,50	6,25	4,69	2,73	1,36	0,79	Ампер
400 Ватт	66,67	33,33	16,7	8,33	6,25	3,64	1,82	1,05	Ампер
500 Ватт	83,33	41,67	20,83	10,4	7,81	4,55	2,27	1,32	Ампер
600 Ватт	100,00	50,00	25,00	12,50	9,38	5,45	2,73	1,58	Ампер
700 Ватт	116,67	58,33	29,17	14,58	10,94	6,36	3,18	1,84	Ампер
800 Ватт	133,33	66,67	33,33	16,67	12,50	7,27	3,64	2,11	Ампер
900 Ватт	150,00	75,00	37,50	13,75	14,06	8,18	4,09	2,37	Ампер
1000 Ватт	166,67	83,33	41,67	20,33	15,63	9,09	4,55	2,63	Ампер
1100 Ватт	183,33	91,67	45,83	22,92	17,19	10,00	5,00	2,89	Ампер
1200 Ватт	200	100,00	50,00	25,00	78,75	10,91	5,45	3,16	Ампер
1300 Ватт	216,67	108,33	54,2	27,08	20,31	11,82	5,91	3,42	Ампер
1400 Ватт	233	116,67	58,33	29,17	21,88	12,73	6,36	3,68	Ампер
1500 Ватт	250,00	125,00	62,50	31,25	23,44	13,64	6,82	3,95	Ампер

Конструкция защитного модуля

Несмотря на широкий ассортимент продукции, предлагаемый различными производителями, конструкции автоматических выключателей подобны друг другу. Корпус прибора выполняется из диэлектрика, устойчивого к температурам, и не поддерживает горение. На передней панели располагается рычажок ручного управления, а также наносятся основные технические характеристики.

Конструктивно корпус состоит из двух половинок, скрученных между собой болтами. В середине его находятся следующие элементы:

1. Клеммы подключения — предназначены для обеспечения надёжного соединения с входящей и выходящей электрической линией.
2. Подвижный и неподвижный силовой вывод — эти контакты служат для замыкания или размыкания нагрузочной цепи с силовой.
3. Искрогасительная камера — при резком размыкании контактов между ними образуется дуга достаточно большой мощности, способная привести к повреждению элементов модуля. Поэтому для её гашения используется специальная камера, состоящая из вертикальных пластин, установленных в шахматном порядке. Искра, проходя через них, теряет свою мощность, а затем полностью гасится.
4. Тепловой и электромагнитный расцепитель — именно их реакция на изменения параметров электрической линии и приводит к срабатыванию прибора защиты.
5. Рычажный переключатель — используется ручной рычаг, взведение которого замыкает входящую и выходящую линию.
6. Регулировочный винт — устанавливает порог срабатывания модуля. Настраивается в заводских условиях.
7. Канал для выхода газов — при гашении искры тепловая энергия преобразуется в газ, который и выводится из устройства через специально сконструированный лабиринт.

https://youtube.com/watch?v=Ygk8QcOffME

Именно конструкции расцепителей обеспечивают почти моментальное срабатывание автоматического выключателя. Электромеханический контакт реагирует на возникновение в защищаемой им цепи тока, параметры которого превышают номинальное значение. В конструкцию расцепителя входит катушка индуктивности с сердечником, положение которой фиксируется пружиной, а уже она связана с подвижным силовым контактом. Обмотки соленоида включаются последовательно нагрузке. Тепловой расцепитель представляет собой спрессованную полоску из двух металлов с разной теплопроводностью (биметаллическая пластина).

Как подобрать автоматический выключатель и провод для электрокотла

admin    Дата: 04.02.2019

Для защиты электрических котлов от перегрузки используют автоматические выключатели. Как правильно рассчитать параметры и выбрать автоматический выключатель для электрокотла.

Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.

Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.

Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.

Провод

Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.

Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.

Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.

Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.

Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.

Таблица сечения проводов

Площадь сечения жилы, мм2	Медный провод	Алюминиевый провод
Однофазная сеть 220 В	Трехфазная сеть 380 В	Однофазная сеть 220 В	Трехфазная сеть 380 В
Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт	Номинальный ток, А	Мощность, кВт
1,5	19	4,3	16	10,0	–	–	–	–
2,5	27	6,0	25	16,6	20	4,5	19	11,9
4	38	8,5	30	18,7	28	6,3	23	14,6
6	46	10,3	40	25,0	36	8,1	30	18,7
10	70	15,7	50	31,2	50	11,2	39	24,3
16	85	19,0	75	46,8	60	13,4	55	34,3
25	115	25,8	90	56,2	85	19,0	70	43,7
35	135	30,2	115	71,8	100	22,4	85	53,0
50	175	39,2	145	90,5	135	30,2	110	68,6
70	215	48,2	180	112,3	165	37,0	140	87,4
95	260	58,2	220	13,7	200	48,0	170	106,1

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

• Для сети 220 В: I ном. = P/224 (A)
• Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Мощность электрического котла, кВт
Питание 220 В
Питание 380 В

Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А
Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А

3,0
2 × 1,5
13,9
16
4 × 1,5
4,38
6

4,5
2 × 2,5
20,1
25
4 × 1,5
7,2
10

6,0
2 × 4,0
26,8
32
4 × 2,5
9,6
10

7,5
2 × 6,0
33,5
40
4 × 2,5
12,0
16

9,0
2 × 6,0
40,2
50
4 × 4,0
14,4
16

10,5
–
–
–
4 × 4,0
16,9
20

12,0
–
–
–
4 × 6,0
19,2
20

15,0
–
–
–
4 × 10
24,0
25

18,0
–
–
–
4 × 10
28,8
32

21,0
–
–
–
4 × 10
33,7
40

24,0
–
–
–
4 × 10
38,5
40

30,0
–
–
–
4 × 16
48,1
50

36,0
–
–
–
4 × 16
57,7
63

Времятоковая характеристика автоматических выключателей

В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.

Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).

Полюсность автоматических выключателей

Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.

Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.

В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.

Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).

Схема подключения

Провод, питающий выключатель, подсоединяется на неподвижный контакт, который обычно находится сверху. Провод к приемнику электроэнергии присоединяется внизу. Чтобы не было путаницы, на корпусе нарисована элементарная схема с обозначением контактов. Подписаны они цифрами 1-вход, 2-выход. При трехфазном исполнении аналогично: четные – питающие контакты, нечетные – выходы.

В современных электроустановках совместно с автоматами используются дополнительные устройства: УЗО (устройство защитного отключения), дополнительные контакты, выключатели нагрузки, устройства автоматического включения. Для надежной работы рекомендуется устанавливать аппараты одинаковой серии одного производителя.

Выбор производителей защитных аппаратов огромен. Отечественные предприятия могут предложить надежное оборудование, но ассортимент крайне узок. Производство дополнительных устройств – большая редкость. Среди зарубежных компаний выделяется АВВ, имеющая серьезную научную и техническую базу. Также заслуживают внимания такие бренды, как Legrand, Siemens, GE, Schneider, Electric, Hager. Выбор оборудования следует проводить под конкретный проект, глядя на ассортимент, который часто бывает ограничен.

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт . Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах . А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты).

А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт.

Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

• Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:
• I = P / U, где
• I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.
• Корень из трех приблизительно равен 1,73.

То есть, в одном ватте 4,5 мАм (1А = 1000мАм) при напряжении в 220 вольт и 0,083 Am при 12 вольтах.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Соотношение ватта и ампера

В большинстве электроприборов техническая информация относительно работы от электрической сети представлена в ваттах и киловаттах. Однако электрические счетчики, розетки и автоматические выключатели маркируются с помощью Амперов.

В связи с этим для человека, не знакомого с деталями работы электрических сетей и оборудования, могут возникнуть сложности в понимании того, соответствует ли фактическая нагрузка расчетной и, как следствие, в выборе подходящего предохранителя.

Ватты в амперы или наоборот

Ампер – это единица измерения силы тока, а ватт – мощности (тепловой, механической или электрической). В связи с тем, что работа электрических приборов тесно связана с обоими понятиями и величинами, они выражаются в определенных соотношениях друг к другу. Однако это не значит, что можно напрямую перевести ватты в амперы или наоборот.

Однозначного, прямого коэффициента на который можно было бы умножить, или разделить имеющееся число, нет. Некоторые электрики-любители этого не понимают и пребывают в нерешительности, так что вникайте и разбирайтесь дальше, господа. В данном случае принято выражать одни показатели через другие.

Для того чтобы понять, как это происходит, посмотрим, как мощность и сила тока соотносятся друг к другу в различных электрических сетях.

Как переводить

Основная формула, отражающая зависимость показателей электрического тока друг от друга выглядит следующим образом: P = U*I, где U обозначает напряжение в вольтах, I – силу тока в амперах, а P – мощность в ваттах.

Всем известное соотношение из школьной физики, которое иногда люди забывают.

Собственно зная это соотношение, можно провести все дальнейшие операции самостоятельно, однако есть некоторые тонкости, о которых мы расскажем ниже.

Выражение мощности

Теоретически для получения той или иной величины необходимо лишь преобразовать формулу. К примеру, для нахождения напряжения: U=P/I. К примеру, в России бытовые электросети находятся под напряжением в 220 В. При мощности равной, допустим, 220 Вт, сила тока составит 1 А (220/220). Однако данный расчет верен только для сети с постоянным напряжением.

Выражение силы тока

Часто при выборе подходящей розетки, вилки, автоматического выключателя, счетчика и другого аналогичного оборудования, возникает необходимость найти силу тока в сети. Для этого формула преобразуется к следующему виду: I=P/U. Учитывая, что мощность зачастую указывается в киловаттах, этот показатель следует перевести в ватты, умножив на 1000.

Инструкция по переводу амперов в ватты (киловатты)

Вроде на первый взгляд, перевод амперов в ватты, кажется простой задаче, начинаешь изучать предмет и понимаешь, что не все так просто. Но стоит начать это делать, как вы поймете, что все опять становится простым и понятным.

Для проведения этой несложной операции необходимо (это конечно в идеале, так сказать по учебнику) наличие:

• тестера;
• электротехнического справочника;
• токоизмерительных клещей;
• калькулятора.

Порядок действий (стоит помнить, что механизм для переменного и постоянного тока отличается, в нашем же случае рассказывается об электрике в доме, где используется переменный ток):

1. Узнайте напряжение рабочей сети с помощью тестера.
2. В сети с переменным током, измерьте величину тока с помощью токоизмерительных клещей (существуют токоизмерительные клещи и для постоянного тока).
3. Для сетей с однофазным переменным напряжением нужно умножить величину U на силу тока и коэффициент мощности. Результат произведения – потребляемая мощность прибора в ваттах.
4. При трехфазном переменном напряжении. Необходимо умножить коэффициент мощности на произведение величины тока и напряжения каждой из фаз. Сумма полученных значений и будет равна мощности электроустановки. При симметричном распределении нагрузки на фазы активная мощность вычисляется умножением фазного напряжения и тока на утроенный коэффициент мощности.

Обратите пожалуйста должное внимание на технику безопасности. Электрика это может и не очень сложно, но чрезвычайно ответственно и потенциально опасно. Так что еще раз вдумчиво прочитайте выделенный текст выше, а после этого, добро пожаловать в  отзывы и комментарии

Так что еще раз вдумчиво прочитайте выделенный текст выше, а после этого, добро пожаловать в  отзывы и комментарии.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные.
   Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные.
   Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные.
   Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные.
   Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Подбор номинала

Выбор номинала автоматического выключателя должен соответствовать определённым требованиям. А конкретнее, автомат обязан сработать прежде, чем токи смогут превысить допустимые значения проводки. Из этого следует, что номинал автомата должен быть чуть меньше, нежели сила тока, которую способна выдержать проводка.

Выбрать нужный АВ довольно просто. Тем более что существует таблица номиналов автоматов по току, а это значительно упрощает задачу.

Исходя из всего этого, можно составить алгоритм, по которому проще всего подобрать автомат нужного номинала:

• Для отдельно взятого участка вычисляется сечение и материал провода.
• Из таблицы берётся значение максимального тока, который способен выдержать кабель.
• Остаётся с помощью таблицы лишь выбрать автомат со значением чуть меньшим длительно допустимого тока.

Таблица содержит пять номиналов АВ 16 А, 25 А, 32 А, 40 А, 63 А, из которых и будет выбираться защитное устройство. Автоматы же меньших значений практически не используются, так как нагрузки современных потребителей просто не позволят этого сделать. Таким образом, имея необходимы значения, очень легко выбрать автомат, соответствующий конкретно взятому случаю.

Плюсы и минусы

Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.

Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.

Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.

Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.

Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.

Каким производителям стоит доверять

Выбор автомата делают с учетом фирмы-производителя. К популярным и качественным брендам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не всегда следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric могут стоить в 3-5 раз дороже IEK.

TDM — изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно опломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.

Китайская фирма “Энергия” выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм DEKraft и EKF.

КЭАЗ — завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация включенного состояния.

Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но имеют более высокое качество сборки.

Schneider Electric выпускает несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция фирмы Legrand TX.

В России многие электрике любят продукцию компании АВВ (Германия), которая отличается высоким качеством и надежностью. Выпускается две серии: S (промышленная серия) и SH (бытовая серия). Стоят изделия 250-300 руб.

Вычисление показателей

Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.

Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.

Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.

Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.

Понижающие коэффициенты для некоторых приборов:

• холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
• подъёмные устройства и лифты 0,7;
• оргтехника 0,6;
• люминесцентные лампы 0,95;
• лампы накаливания 1,1;
• тип ламп ДРЛ 0,95;
• неоновые газовые установки 0,4.

Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно.

По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.

Способы подбора дифавтомата

Номинал дифавтомата и его времятоковая характеристика

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.
